Змащувально-охолоджувальна рідина на масляній основі

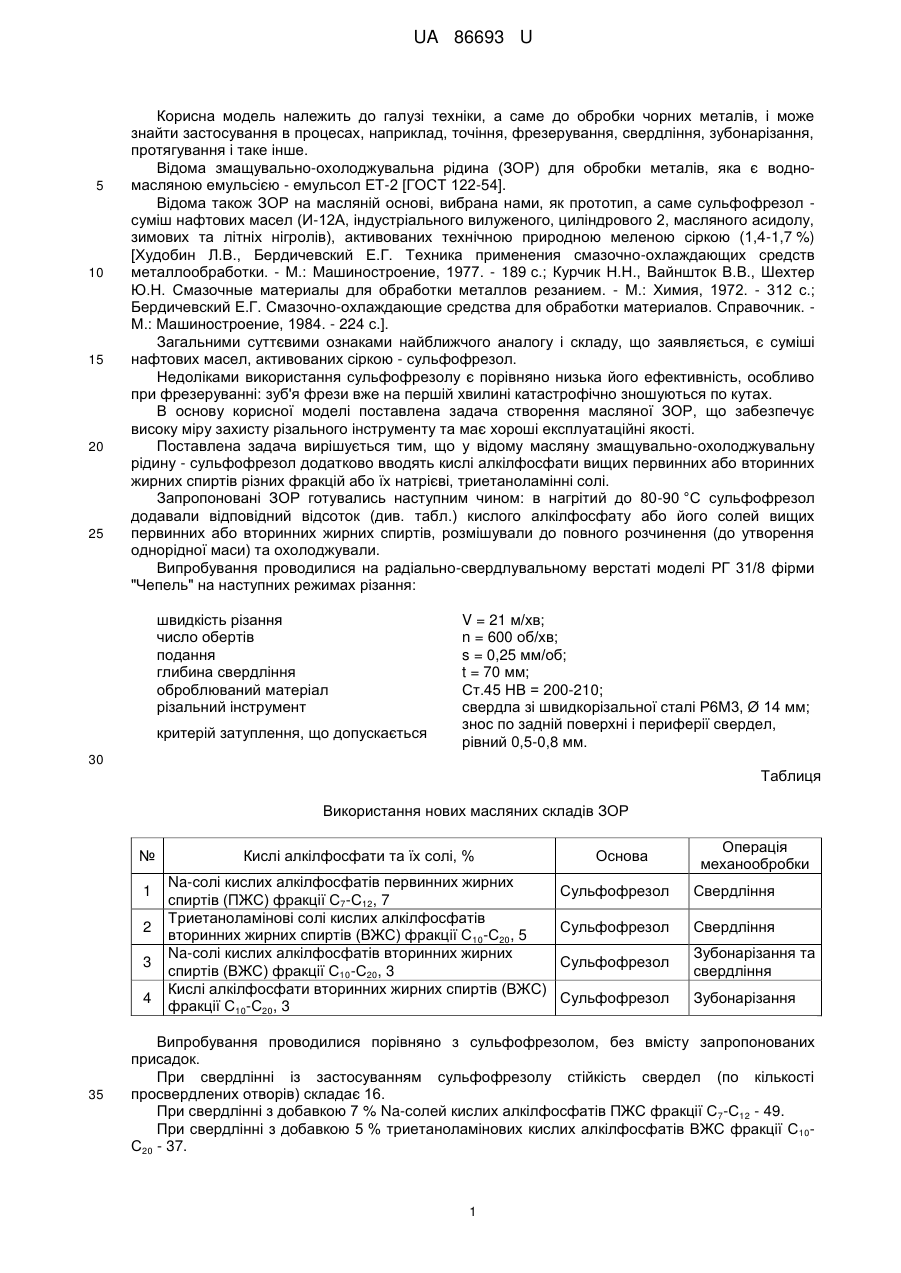

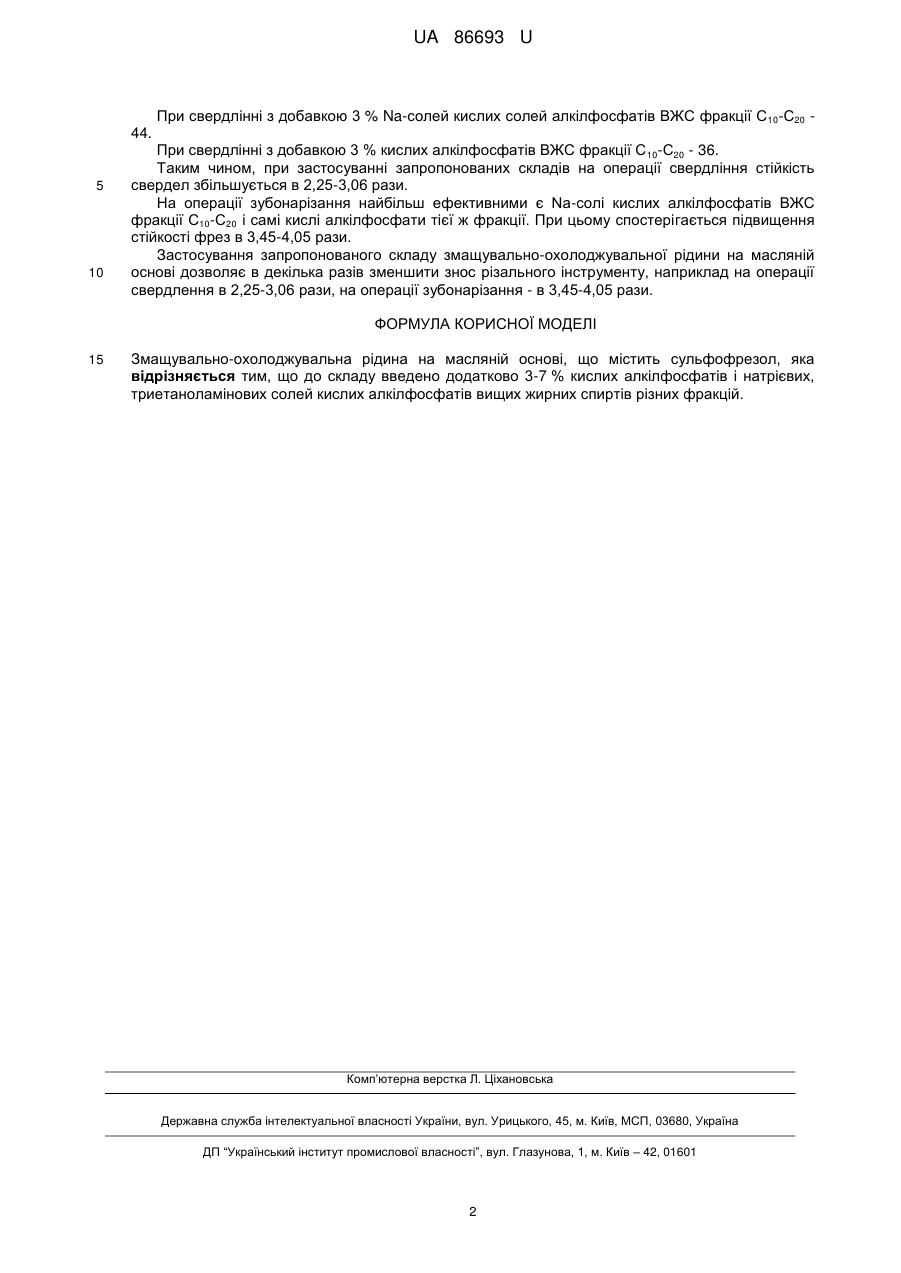

Реферат: UA 86693 U UA 86693 U 5 10 15 20 25 Корисна модель належить до галузі техніки, а саме до обробки чорних металів, і може знайти застосування в процесах, наприклад, точіння, фрезерування, свердління, зубонарізання, протягування і таке інше. Відома змащувально-охолоджувальна рідина (ЗОР) для обробки металів, яка є водномасляною емульсією - емульсол ЕТ-2 [ГОСТ 122-54]. Відома також ЗОР на масляній основі, вибрана нами, як прототип, а саме сульфофрезол суміш нафтових масел (И-12А, індустріального вилуженого, циліндрового 2, масляного асидолу, зимових та літніх нігролів), активованих технічною природною меленою сіркою (1,4-1,7 %) [Худобин Л.В., Бердичевский Е.Г. Техника применения смазочно-охлаждающих средств металлообработки. - М.: Машиностроение, 1977. - 189 с.; Курчик Н.Н., Вайншток В.В., Шехтер Ю.Н. Смазочные материалы для обработки металлов резанием. - М.: Химия, 1972. - 312 с.; Бердичевский Е.Г. Смазочно-охлаждающие средства для обработки материалов. Справочник. М.: Машиностроение, 1984. - 224 с.]. Загальними суттєвими ознаками найближчого аналогу і складу, що заявляється, є суміші нафтових масел, активованих сіркою - сульфофрезол. Недоліками використання сульфофрезолу є порівняно низька його ефективність, особливо при фрезеруванні: зуб'я фрези вже на першій хвилині катастрофічно зношуються по кутах. В основу корисної моделі поставлена задача створення масляної ЗОР, що забезпечує високу міру захисту різального інструменту та має хороші експлуатаційні якості. Поставлена задача вирішується тим, що у відому масляну змащувально-охолоджувальну рідину - сульфофрезол додатково вводять кислі алкілфосфати вищих первинних або вторинних жирних спиртів різних фракцій або їх натрієві, триетаноламінні солі. Запропоновані ЗОР готувались наступним чином: в нагрітий до 80-90 °C сульфофрезол додавали відповідний відсоток (див. табл.) кислого алкілфосфату або його солей вищих первинних або вторинних жирних спиртів, розмішували до повного розчинення (до утворення однорідної маси) та охолоджували. Випробування проводилися на радіально-свердлувальному верстаті моделі РГ 31/8 фірми "Чепель" на наступних режимах різання: швидкість різання число обертів подання глибина свердління оброблюваний матеріал різальний інструмент критерій затуплення, що допускається V = 21 м/xв; n = 600 об/хв; s = 0,25 мм/об; t = 70 мм; Ст.45 НВ = 200-210; свердла зі швидкорізальної сталі Р6М3, Ø 14 мм; знос по задній поверхні і периферії свердел, рівний 0,5-0,8 мм. 30 Таблиця Використання нових масляних складів ЗОР № 1 2 3 4 35 Кислі алкілфосфати та їх солі, % Na-солі кислих алкілфосфатів первинних жирних спиртів (ПЖС) фракції С7-С12, 7 Триетаноламінові солі кислих алкілфосфатів вторинних жирних спиртів (ВЖС) фракції С10-С20, 5 Na-солі кислих алкілфосфатів вторинних жирних спиртів (ВЖС) фракції С10-С20, 3 Кислі алкілфосфати вторинних жирних спиртів (ВЖС) фракції С10-С20, 3 Основа Операція механообробки Сульфофрезол Свердління Сульфофрезол Свердління Сульфофрезол Зубонарізання та свердління Сульфофрезол Зубонарізання Випробування проводилися порівняно з сульфофрезолом, без вмісту запропонованих присадок. При свердлінні із застосуванням сульфофрезолу стійкість свердел (по кількості просвердлених отворів) складає 16. При свердлінні з добавкою 7 % Na-солей кислих алкілфосфатів ПЖС фракції С7-С12 - 49. При свердлінні з добавкою 5 % триетаноламінових кислих алкілфосфатів ВЖС фракції С10С20 - 37. 1 UA 86693 U При свердлінні з добавкою 3 % Na-солей кислих солей алкілфосфатів ВЖС фракції С 10-С20 44. 5 10 При свердлінні з добавкою 3 % кислих алкілфосфатів ВЖС фракції С 10-С20 - 36. Таким чином, при застосуванні запропонованих складів на операції свердління стійкість свердел збільшується в 2,25-3,06 рази. На операції зубонарізання найбільш ефективними є Na-солі кислих алкілфосфатів ВЖС фракції С10-С20 і самі кислі алкілфосфати тієї ж фракції. При цьому спостерігається підвищення стійкості фрез в 3,45-4,05 рази. Застосування запропонованого складу змащувально-охолоджувальної рідини на масляній основі дозволяє в декілька разів зменшити знос різального інструменту, наприклад на операції свердлення в 2,25-3,06 рази, на операції зубонарізання - в 3,45-4,05 рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Змащувально-охолоджувальна рідина на масляній основі, що містить сульфофрезол, яка відрізняється тим, що до складу введено додатково 3-7 % кислих алкілфосфатів і натрієвих, триетаноламінових солей кислих алкілфосфатів вищих жирних спиртів різних фракцій. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
