Фільтрувальна суміш для наповнення картриджів побутових водоочисних фільтрів

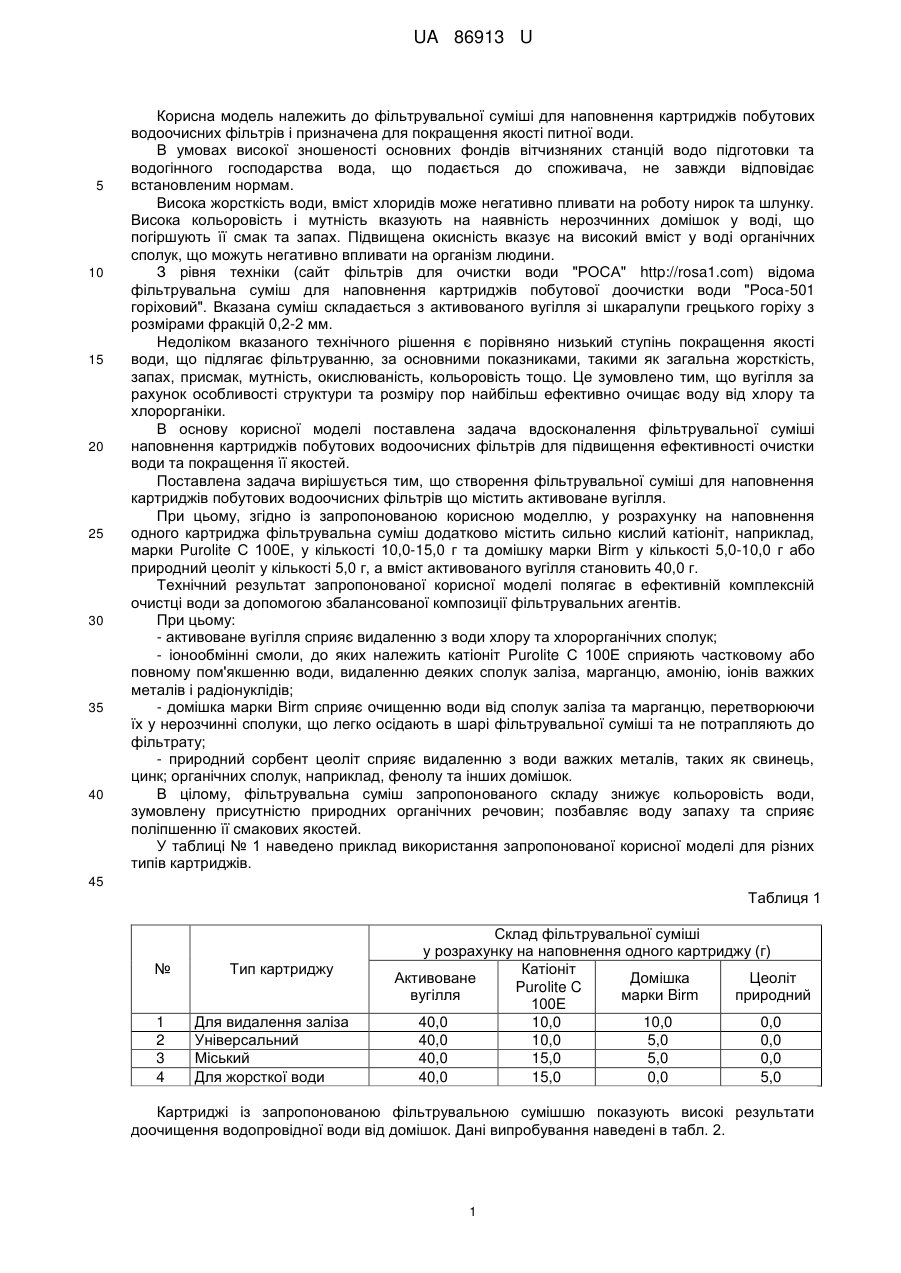

Реферат: UA 86913 U UA 86913 U 5 10 15 20 25 30 35 40 Корисна модель належить до фільтрувальної суміші для наповнення картриджів побутових водоочисних фільтрів і призначена для покращення якості питної води. В умовах високої зношеності основних фондів вітчизняних станцій водо підготовки та водогінного господарства вода, що подається до споживача, не завжди відповідає встановленим нормам. Висока жорсткість води, вміст хлоридів може негативно пливати на роботу нирок та шлунку. Висока кольоровість і мутність вказують на наявність нерозчинних домішок у воді, що погіршують її смак та запах. Підвищена окисність вказує на високий вміст у воді органічних сполук, що можуть негативно впливати на організм людини. З рівня техніки (сайт фільтрів для очистки води "РОСА" http://rosa1.com) відома фільтрувальна суміш для наповнення картриджів побутової доочистки води "Роса-501 горіховий". Вказана суміш складається з активованого вугілля зі шкаралупи грецького горіху з розмірами фракцій 0,2-2 мм. Недоліком вказаного технічного рішення є порівняно низький ступінь покращення якості води, що підлягає фільтруванню, за основними показниками, такими як загальна жорсткість, запах, присмак, мутність, окислюваність, кольоровість тощо. Це зумовлено тим, що вугілля за рахунок особливості структури та розміру пор найбільш ефективно очищає воду від хлору та хлорорганіки. В основу корисної моделі поставлена задача вдосконалення фільтрувальної суміші наповнення картриджів побутових водоочисних фільтрів для підвищення ефективності очистки води та покращення її якостей. Поставлена задача вирішується тим, що створення фільтрувальної суміші для наповнення картриджів побутових водоочисних фільтрів що містить активоване вугілля. При цьому, згідно із запропонованою корисною моделлю, у розрахунку на наповнення одного картриджа фільтрувальна суміш додатково містить сильно кислий катіоніт, наприклад, марки Purolite С 100Е, у кількості 10,0-15,0 г та домішку марки Birm у кількості 5,0-10,0 г або природний цеоліт у кількості 5,0 г, а вміст активованого вугілля становить 40,0 г. Технічний результат запропонованої корисної моделі полягає в ефективній комплексній очистці води за допомогою збалансованої композиції фільтрувальних агентів. При цьому: - активоване вугілля сприяє видаленню з води хлору та хлорорганічних сполук; - іонообмінні смоли, до яких належить катіоніт Purolite С 100Е сприяють частковому або повному пом'якшенню води, видаленню деяких сполук заліза, марганцю, амонію, іонів важких металів і радіонуклідів; - домішка марки Birm сприяє очищенню води від сполук заліза та марганцю, перетворюючи їх у нерозчинні сполуки, що легко осідають в шарі фільтрувальної суміші та не потрапляють до фільтрату; - природний сорбент цеоліт сприяє видаленню з води важких металів, таких як свинець, цинк; органічних сполук, наприклад, фенолу та інших домішок. В цілому, фільтрувальна суміш запропонованого складу знижує кольоровість води, зумовлену присутністю природних органічних речовин; позбавляє воду запаху та сприяє поліпшенню її смакових якостей. У таблиці № 1 наведено приклад використання запропонованої корисної моделі для різних типів картриджів. 45 Таблиця 1 № 1 2 3 4 Тип картриджу Для видалення заліза Універсальний Міський Для жорсткої води Склад фільтрувальної суміші у розрахунку на наповнення одного картриджу (г) Катіоніт Активоване Домішка Цеоліт Purolite C вугілля марки Birm природний 100Е 40,0 10,0 10,0 0,0 40,0 10,0 5,0 0,0 40,0 15,0 5,0 0,0 40,0 15,0 0,0 5,0 Картриджі із запропонованою фільтрувальною сумішшю показують високі результати доочищення водопровідної води від домішок. Дані випробування наведені в табл. 2. 1 UA 86913 U Таблиця 2 Показник після очистки Тип картриджу (за корисною моделлю) 1 2 3 4 5 5 4 4 0,05 0,05 0,03 0,03 1 1 0 0 0 1 0 0 43,463 42,513 42,038 40,138 Вміст у водопровідній воді Характеристика Кольоровість (градус) 3 Каламутність (мг/дм ) Запах (бали) Присмак (бали) 3 Хлориди (мг/дм ) Загальна жорсткість (мг3 екв/дм ) Перманганатна окиснюваність 3 (мг/дм ) 3 Залізо загальне (мг/дм ) 3 Марганець (мг/дм ) Хлор залишковий вільний 3 (мг/дм ) Хлор залишковий зв'язаний 3 (мг/дм ) 10 0,52 2 3 63,175 Прототип 8 0,39 2 2 60,15 6,40 3,85 3,30 2,95 2,40 5,2 3,25 0,84 0,84 1,00 0,40 2,5 0,025 0,027 0,000 0,009 0,009 0,012 0,0085 0,013 0,000 0,011 0,015 0,020 0,45 0,024 0,025 0,005 0,025 0,030 1,15 0,016 0,015 0,02 0,016 0,025 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Фільтрувальна суміш для наповнення картриджів побутових водоочисних фільтрів, що містить активоване вугілля, яка відрізняється тим, що у розрахунку на наповнення одного картриджу, додатково містить сильно кислий катіоніт, наприклад, марки Purolite С 100Е, у кількості 10,0-15,0 г та домішку марки Birm у кількості 5,0-10,0 г., або природний цеоліт у кількості 5,0 г, а вміст активованого вугілля становить 40,0 г. 10 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
