Універсальний пристрій для очищення питної води

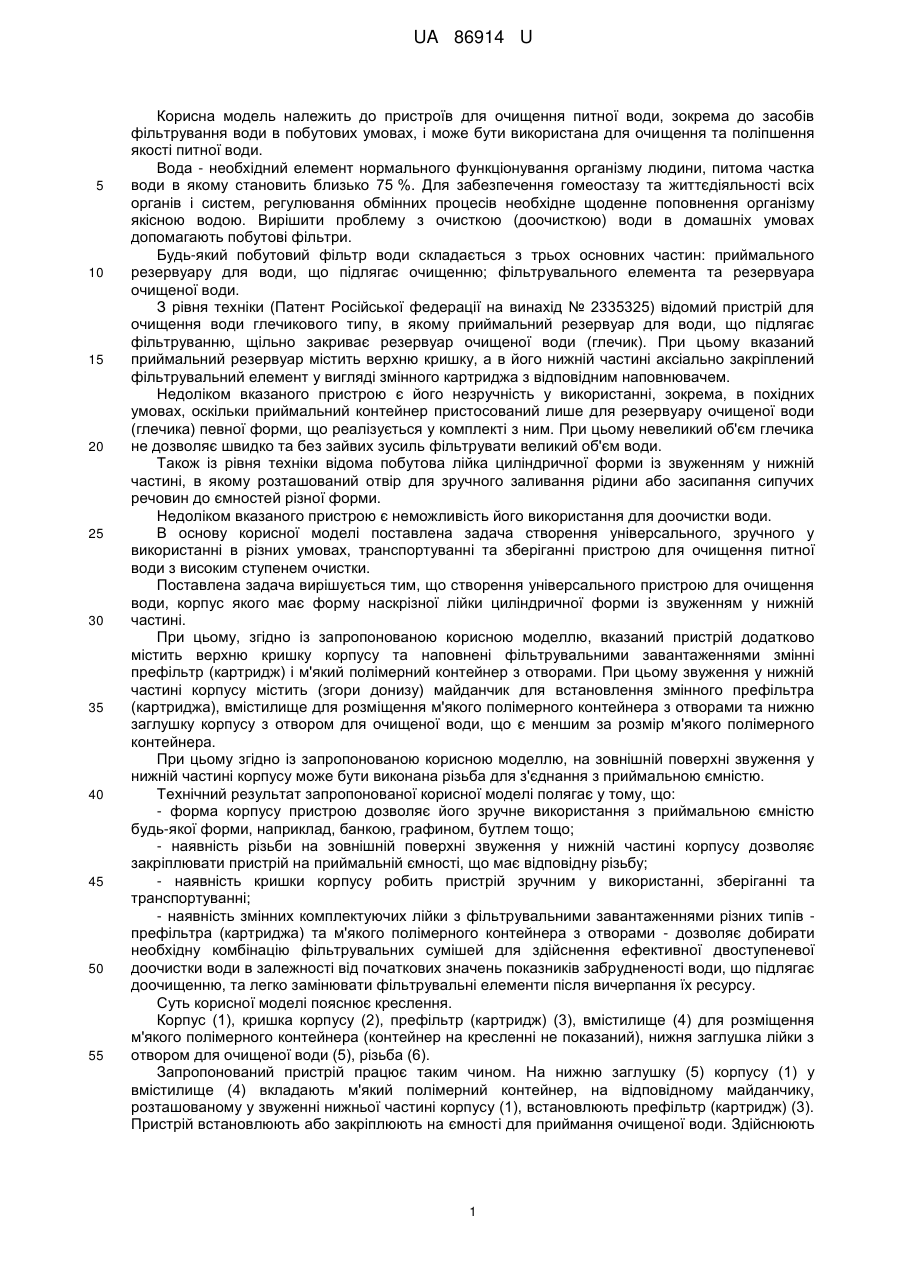

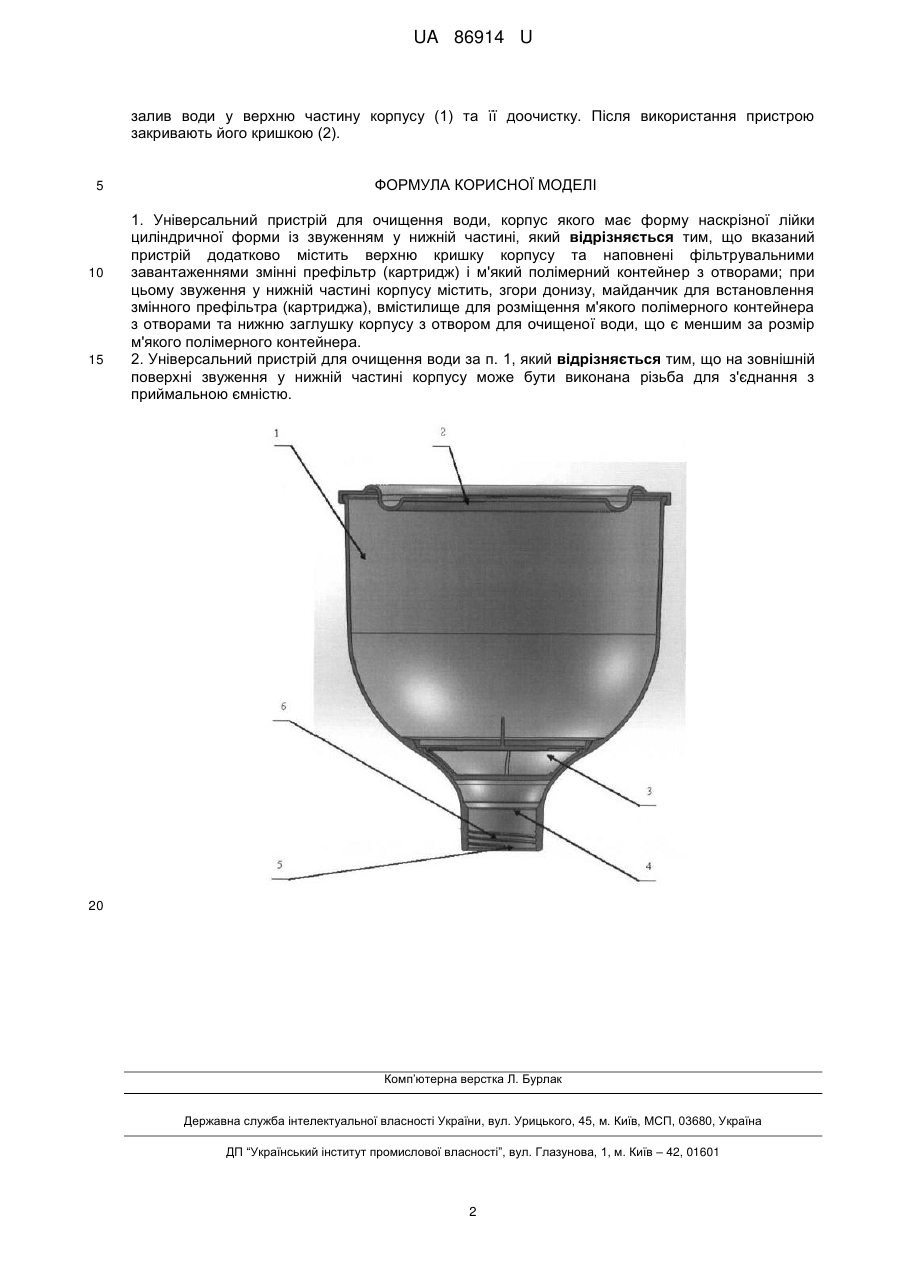

Реферат: UA 86914 U UA 86914 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для очищення питної води, зокрема до засобів фільтрування води в побутових умовах, і може бути використана для очищення та поліпшення якості питної води. Вода - необхідний елемент нормального функціонування організму людини, питома частка води в якому становить близько 75 %. Для забезпечення гомеостазу та життєдіяльності всіх органів і систем, регулювання обмінних процесів необхідне щоденне поповнення організму якісною водою. Вирішити проблему з очисткою (доочисткою) води в домашніх умовах допомагають побутові фільтри. Будь-який побутовий фільтр води складається з трьох основних частин: приймального резервуару для води, що підлягає очищенню; фільтрувального елемента та резервуара очищеної води. З рівня техніки (Патент Російської федерації на винахід № 2335325) відомий пристрій для очищення води глечикового типу, в якому приймальний резервуар для води, що підлягає фільтруванню, щільно закриває резервуар очищеної води (глечик). При цьому вказаний приймальний резервуар містить верхню кришку, а в його нижній частині аксіально закріплений фільтрувальний елемент у вигляді змінного картриджа з відповідним наповнювачем. Недоліком вказаного пристрою є його незручність у використанні, зокрема, в похідних умовах, оскільки приймальний контейнер пристосований лише для резервуару очищеної води (глечика) певної форми, що реалізується у комплекті з ним. При цьому невеликий об'єм глечика не дозволяє швидко та без зайвих зусиль фільтрувати великий об'єм води. Також із рівня техніки відома побутова лійка циліндричної форми із звуженням у нижній частині, в якому розташований отвір для зручного заливання рідини або засипання сипучих речовин до ємностей різної форми. Недоліком вказаного пристрою є неможливість його використання для доочистки води. В основу корисної моделі поставлена задача створення універсального, зручного у використанні в різних умовах, транспортуванні та зберіганні пристрою для очищення питної води з високим ступенем очистки. Поставлена задача вирішується тим, що створення універсального пристрою для очищення води, корпус якого має форму наскрізної лійки циліндричної форми із звуженням у нижній частині. При цьому, згідно із запропонованою корисною моделлю, вказаний пристрій додатково містить верхню кришку корпусу та наповнені фільтрувальними завантаженнями змінні префільтр (картридж) і м'який полімерний контейнер з отворами. При цьому звуження у нижній частині корпусу містить (згори донизу) майданчик для встановлення змінного префільтра (картриджа), вмістилище для розміщення м'якого полімерного контейнера з отворами та нижню заглушку корпусу з отвором для очищеної води, що є меншим за розмір м'якого полімерного контейнера. При цьому згідно із запропонованою корисною моделлю, на зовнішній поверхні звуження у нижній частині корпусу може бути виконана різьба для з'єднання з приймальною ємністю. Технічний результат запропонованої корисної моделі полягає у тому, що: - форма корпусу пристрою дозволяє його зручне використання з приймальною ємністю будь-якої форми, наприклад, банкою, графином, бутлем тощо; - наявність різьби на зовнішній поверхні звуження у нижній частині корпусу дозволяє закріплювати пристрій на приймальній ємності, що має відповідну різьбу; - наявність кришки корпусу робить пристрій зручним у використанні, зберіганні та транспортуванні; - наявність змінних комплектуючих лійки з фільтрувальними завантаженнями різних типів префільтра (картриджа) та м'якого полімерного контейнера з отворами - дозволяє добирати необхідну комбінацію фільтрувальних сумішей для здійснення ефективної двоступеневої доочистки води в залежності від початкових значень показників забрудненості води, що підлягає доочищенню, та легко замінювати фільтрувальні елементи після вичерпання їх ресурсу. Суть корисної моделі пояснює креслення. Корпус (1), кришка корпусу (2), префільтр (картридж) (3), вмістилище (4) для розміщення м'якого полімерного контейнера (контейнер на кресленні не показаний), нижня заглушка лійки з отвором для очищеної води (5), різьба (6). Запропонований пристрій працює таким чином. На нижню заглушку (5) корпусу (1) у вмістилище (4) вкладають м'який полімерний контейнер, на відповідному майданчику, розташованому у звуженні нижньої частині корпусу (1), встановлюють префільтр (картридж) (3). Пристрій встановлюють або закріплюють на ємності для приймання очищеної води. Здійснюють 1 UA 86914 U залив води у верхню частину корпусу (1) та її доочистку. Після використання пристрою закривають його кришкою (2). 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Універсальний пристрій для очищення води, корпус якого має форму наскрізної лійки циліндричної форми із звуженням у нижній частині, який відрізняється тим, що вказаний пристрій додатково містить верхню кришку корпусу та наповнені фільтрувальними завантаженнями змінні префільтр (картридж) і м'який полімерний контейнер з отворами; при цьому звуження у нижній частині корпусу містить, згори донизу, майданчик для встановлення змінного префільтра (картриджа), вмістилище для розміщення м'якого полімерного контейнера з отворами та нижню заглушку корпусу з отвором для очищеної води, що є меншим за розмір м'якого полімерного контейнера. 2. Універсальний пристрій для очищення води за п. 1, який відрізняється тим, що на зовнішній поверхні звуження у нижній частині корпусу може бути виконана різьба для з'єднання з приймальною ємністю. 20 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
