Універсальна суміш для наповнення порожнистих анатомічних препаратів

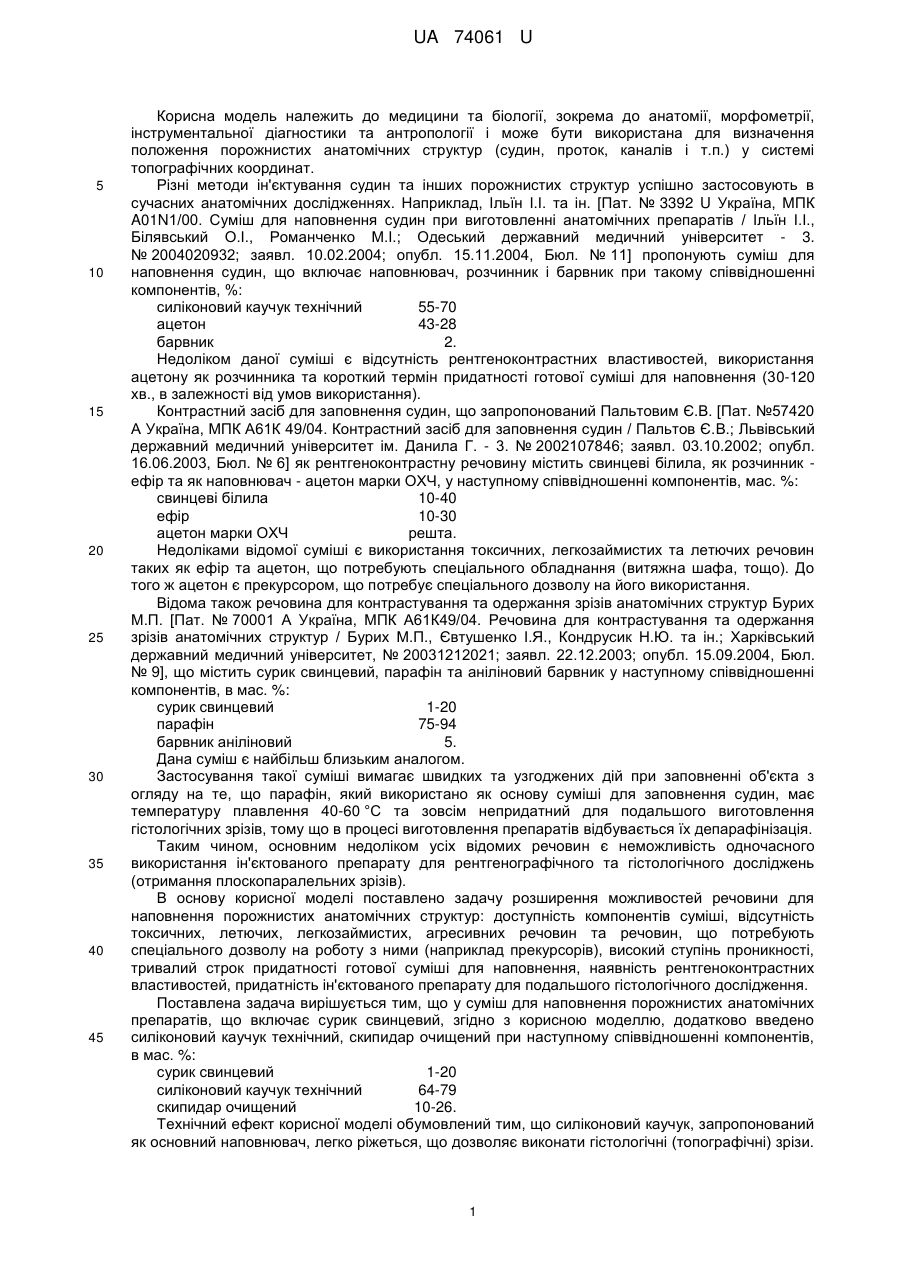

Реферат: Універсальна суміш для наповнення порожнистих анатомічних препаратів містить сурик свинцевий, силіконовий каучук технічний, скипидар очищений. UA 74061 U (12) UA 74061 U UA 74061 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини та біології, зокрема до анатомії, морфометрії, інструментальної діагностики та антропології і може бути використана для визначення положення порожнистих анатомічних структур (судин, проток, каналів і т.п.) у системі топографічних координат. Різні методи ін'єктування судин та інших порожнистих структур успішно застосовують в сучасних анатомічних дослідженнях. Наприклад, Ільїн І.І. та ін. [Пат. № 3392 U Україна, МПК A01N1/00. Суміш для наповнення судин при виготовленні анатомічних препаратів / Ільїн І.І., Білявський О.І., Романченко М.І.; Одеський державний медичний університет - 3. № 2004020932; заявл. 10.02.2004; опубл. 15.11.2004, Бюл. № 11] пропонують суміш для наповнення судин, що включає наповнювач, розчинник і барвник при такому співвідношенні компонентів, %: силіконовий каучук технічний 55-70 ацетон 43-28 барвник 2. Недоліком даної суміші є відсутність рентгеноконтрастних властивостей, використання ацетону як розчинника та короткий термін придатності готової суміші для наповнення (30-120 хв., в залежності від умов використання). Контрастний засіб для заповнення судин, що запропонований Пальтовим Є.В. [Пат. №57420 А Україна, МПК А61К 49/04. Контрастний засіб для заповнення судин / Пальтов Є.В.; Львівський державний медичний університет ім. Данила Г. - 3. № 2002107846; заявл. 03.10.2002; опубл. 16.06.2003, Бюл. № 6] як рентгеноконтрастну речовину містить свинцеві білила, як розчинник ефір та як наповнювач - ацетон марки ОХЧ, у наступному співвідношенні компонентів, мас. %: свинцеві білила 10-40 ефір 10-30 ацетон марки ОХЧ решта. Недоліками відомої суміші є використання токсичних, легкозаймистих та летючих речовин таких як ефір та ацетон, що потребують спеціального обладнання (витяжна шафа, тощо). До того ж ацетон є прекурсором, що потребує спеціального дозволу на його використання. Відома також речовина для контрастування та одержання зрізів анатомічних структур Бурих М.П. [Пат. № 70001 А Україна, МПК А61К49/04. Речовина для контрастування та одержання зрізів анатомічних структур / Бурих М.П., Євтушенко І.Я., Кондрусик Н.Ю. та ін.; Харківський державний медичний університет, № 20031212021; заявл. 22.12.2003; опубл. 15.09.2004, Бюл. № 9], що містить сурик свинцевий, парафін та аніліновий барвник у наступному співвідношенні компонентів, в мас. %: сурик свинцевий 1-20 парафін 75-94 барвник аніліновий 5. Дана суміш є найбільш близьким аналогом. Застосування такої суміші вимагає швидких та узгоджених дій при заповненні об'єкта з огляду на те, що парафін, який використано як основу суміші для заповнення судин, має температуру плавлення 40-60 °C та зовсім непридатний для подальшого виготовлення гістологічних зрізів, тому що в процесі виготовлення препаратів відбувається їх депарафінізація. Таким чином, основним недоліком усіх відомих речовин є неможливість одночасного використання ін'єктованого препарату для рентгенографічного та гістологічного досліджень (отримання плоскопаралельних зрізів). В основу корисної моделі поставлено задачу розширення можливостей речовини для наповнення порожнистих анатомічних структур: доступність компонентів суміші, відсутність токсичних, летючих, легкозаймистих, агресивних речовин та речовин, що потребують спеціального дозволу на роботу з ними (наприклад прекурсорів), високий ступінь проникності, тривалий строк придатності готової суміші для наповнення, наявність рентгеноконтрастних властивостей, придатність ін'єктованого препарату для подальшого гістологічного дослідження. Поставлена задача вирішується тим, що у суміш для наповнення порожнистих анатомічних препаратів, що включає сурик свинцевий, згідно з корисною моделлю, додатково введено силіконовий каучук технічний, скипидар очищений при наступному співвідношенні компонентів, в мас. %: сурик свинцевий 1-20 силіконовий каучук технічний 64-79 скипидар очищений 10-26. Технічний ефект корисної моделі обумовлений тим, що силіконовий каучук, запропонований як основний наповнювач, легко ріжеться, що дозволяє виконати гістологічні (топографічні) зрізи. 1 UA 74061 U 5 10 15 20 25 30 35 40 45 50 Свинцевий сурик рівномірно розподіляється, що запобігає розшаруванню речовини і дозволяє отримувати рентгеноконтрастні зображення. З огляду на те, що запропоновану суміш використовують для одночасного наповнення кількох порожнин, беруть силіконові каучуки різних кольорів, що дозволяє візуально різнити всі ін'єктовані елементи. При концентрації сурику свинцевого у 20 %, скипидару очищеного 26 % та силіконового каучуку 64 % одержані зображення мають надто високу контрастність, що заважає візуалізації деяких деталей. Крім того, суміш набуває в'язкої консистенції, що ускладнює ін'єктування. При концентрації сурику свинцевого 1 %, скипидару очищеного 10 % та силіконового каучуку 79 % контрастність зображення знижується до граничних значень, контури об'єкта, що досліджується важко розрізнити; зовнішній контур об'єкта зливається з тканинами, що оточують, і деталі стають непомітними. Такий склад речовини можна використовувати для ін'єктування великих порожнин, де завдяки великому об'єму ще вдається досягти контрастності. При концентрації сурику свинцевого 10,5 %, скипидару очищеного 18 % та силіконового каучуку 71,5 % одержують зображення з чітким контрастуванням, яке добре виділяється на фоні структур, що наповнені з використанням мінімальної та максимальної концентрації сурику свинцевого. Така маса зручна для заповнення будь-яких порожнистих анатомічних структур, навіть судин малого діаметра. Варіанти приготування сумішей для наповнення різних анатомічних структур наведені у наступних прикладах: Приклад 1. До фарфорової ступки відважуємо 1 г сурику свинцевого та 10 г скипидару очищеного, змішуємо. Додаємо 79 г силіконового каучуку відповідного кольору, розмішуємо до гомогенного стану. Приклад 2. У фарфоровій ступці змішують 20 г сурику свинцевого з 26 г скипидару очищеного, додають 64 г силіконового каучуку відповідного кольору та розмішують до гомогенної маси. Приклад 3. У ступці розтирають 10,5 г сурику свинцевого та 18 г скипидару очищеного, додають 71,5 г силіконового каучуку відповідного кольору перемішують до однорідної маси. Суміш для ін'єктування набирають в пристрій для заповнення (апарат, шприц тощо). Ін'єкції приготовленої суміші роблять по черзі у потрібні структури, які послідовно перев'язують. Далі препарат розташовують у гіпертонічному сольовому розчині для запобігання деформації під впливом гравітаційних сил. Проведення рентгенологічних досліджень можна проводити одразу ж після ін'єктування або після полімеризації суміші впродовж 24-48 годин в залежності від умов використання. Внаслідок різного відсоткового вмісту у суміші сурику свинцевого можна отримати різну ступінь контрастування анатомічних структур. Наприклад, розпізнати чашечково-мисковий комплекс, артеріальне та венозне русло нирки. В подальшому анатомічний препарат піддається гістологічному дослідженню для отримання зрізів необхідної товщини з наступним реконструюванням в системі топографо-анатомічних координат. Запропонована суміш має наступні переваги: доступність, невисока вартість компонентів, які не потребують спеціальних дозволів на роботу з ними; відсутність токсичних, легкозаймистих, летючих, агресивних компонентів; індиферентна до біологічних тканин та не забарвлює їх; можливість застосування суміші для рентгенологічного та гістологічного досліджень, яка має високий рівень проникності та варіабельну композицію, в залежності від розмірів (діаметр) об'єкта, що досліджується; у разі ізольованого морфологічного дослідження (препарування, виготовлення зрізів) рентгеноконтрастний компонент може бути виключений з рецептури; тривалий термін зберігання готової суміші, що сприяє методичному ін'єктуванню препаратів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Універсальна суміш для наповнення порожнистих анатомічних препаратів, що містить сурик свинцевий, яка відрізняється тим, що додатково введено силіконовий каучук технічний, скипидар очищений при наступному співвідношенні компонентів в мас. %: сурик свинцевий 1-20 силіконовий каучук технічний 64-79 скипидар очищений 10-26. 2 UA 74061 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
