Хвильова електростанція
Номер патенту: 87035
Опубліковано: 10.06.2009
Автори: Слободюк Віктор Олексійович, Слободюк Олексій Миколайович
Формула / Реферат
Хвильова електростанція (ХЕС) для утилізації морських вітрових хвиль та брижів, що складається з корпусу, в середині якого на порожнистій опорі і опорному підшипнику встановлено ротор електрогенератора, через вісь якого проходить механізм "гвинт-гайка", гвинт на пружній підвісці нижнім кінцем приєднаний через трос до якоря, а гайка, опираючись в ротор, при ході гвинта вниз розкручує ротор електрогенератора, яка відрізняється тим, що корпус по зовнішньому периметру додатково обладнаний понтонами, з'єднаними з ним горизонтальними осьовими шарнірами, із середини корпуса по периметру над кожним із понтонів встановлено додаткові електрогенератори, через осі роторів яких проходять механізми "гвинт-гайка", нижні кінці гвинтів шарнірно зв'язані з відповідними додатковими понтонами, верхні кінці вільні, додаткові електрогенератори встановлені на окремих платформах, що можуть коливатись в горизонтальній площині, платформи розміщені на горизонтальних осьових шарнірах, паралельних горизонтальним осьовим шарнірам кріплення понтонів до корпуса ХЕС.
Текст

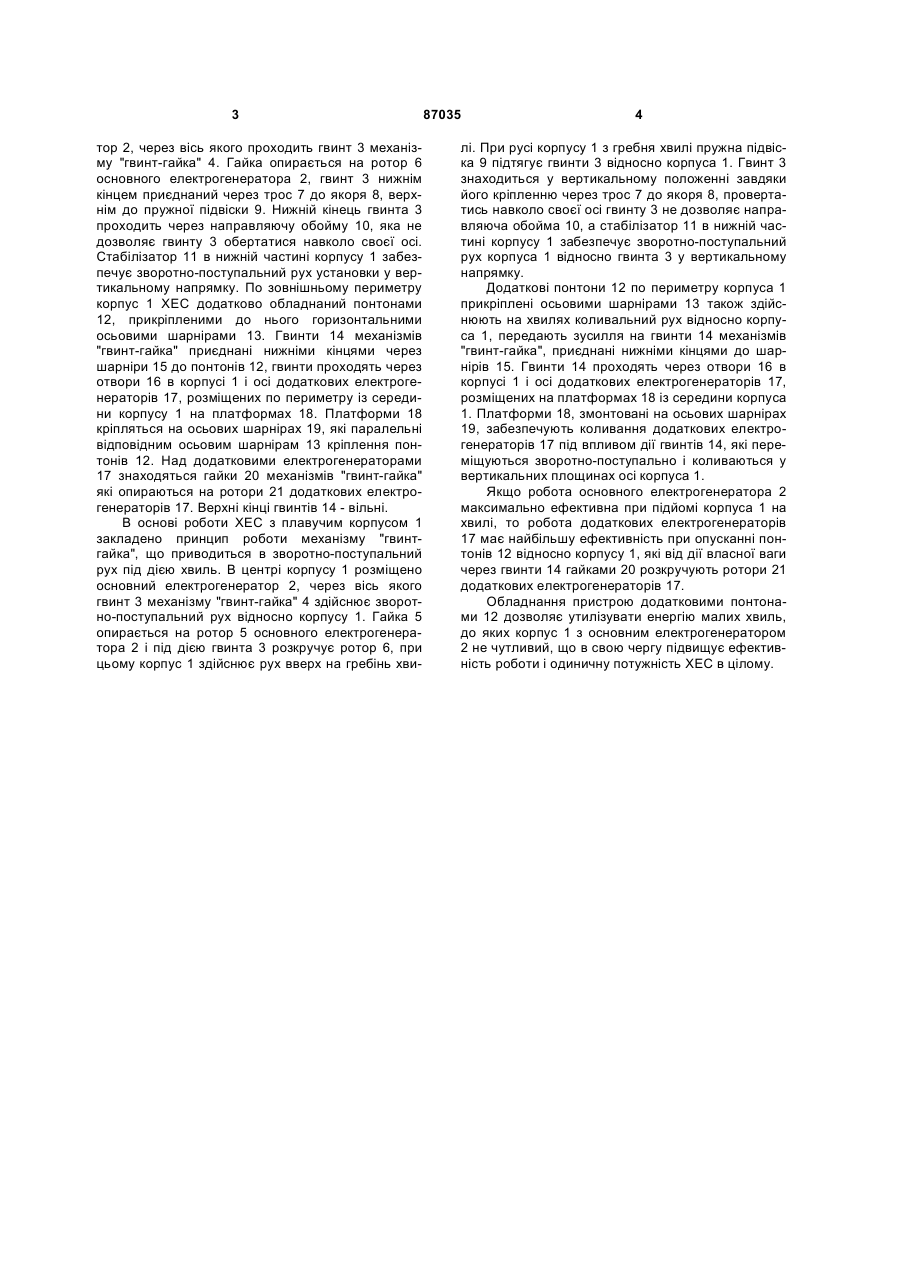

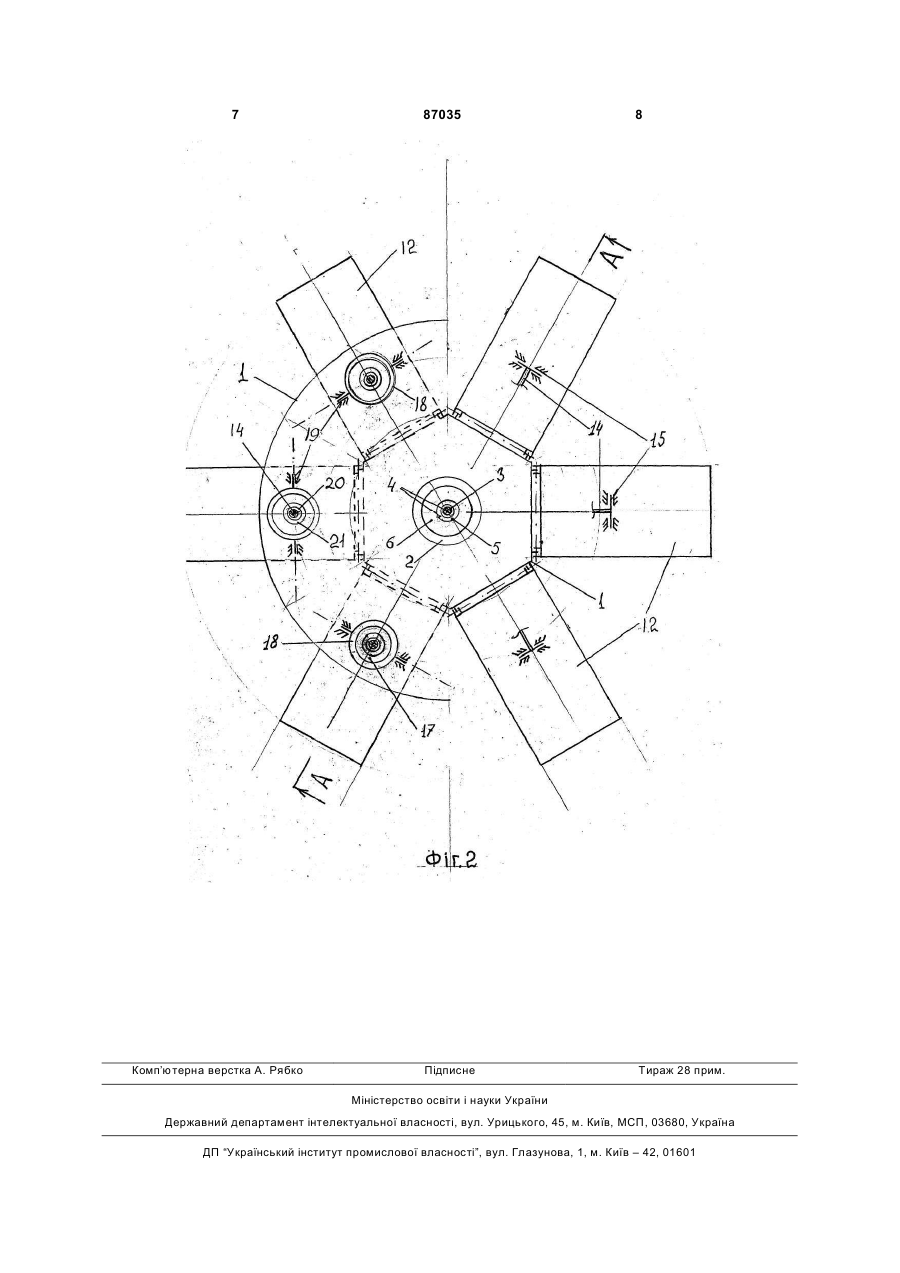

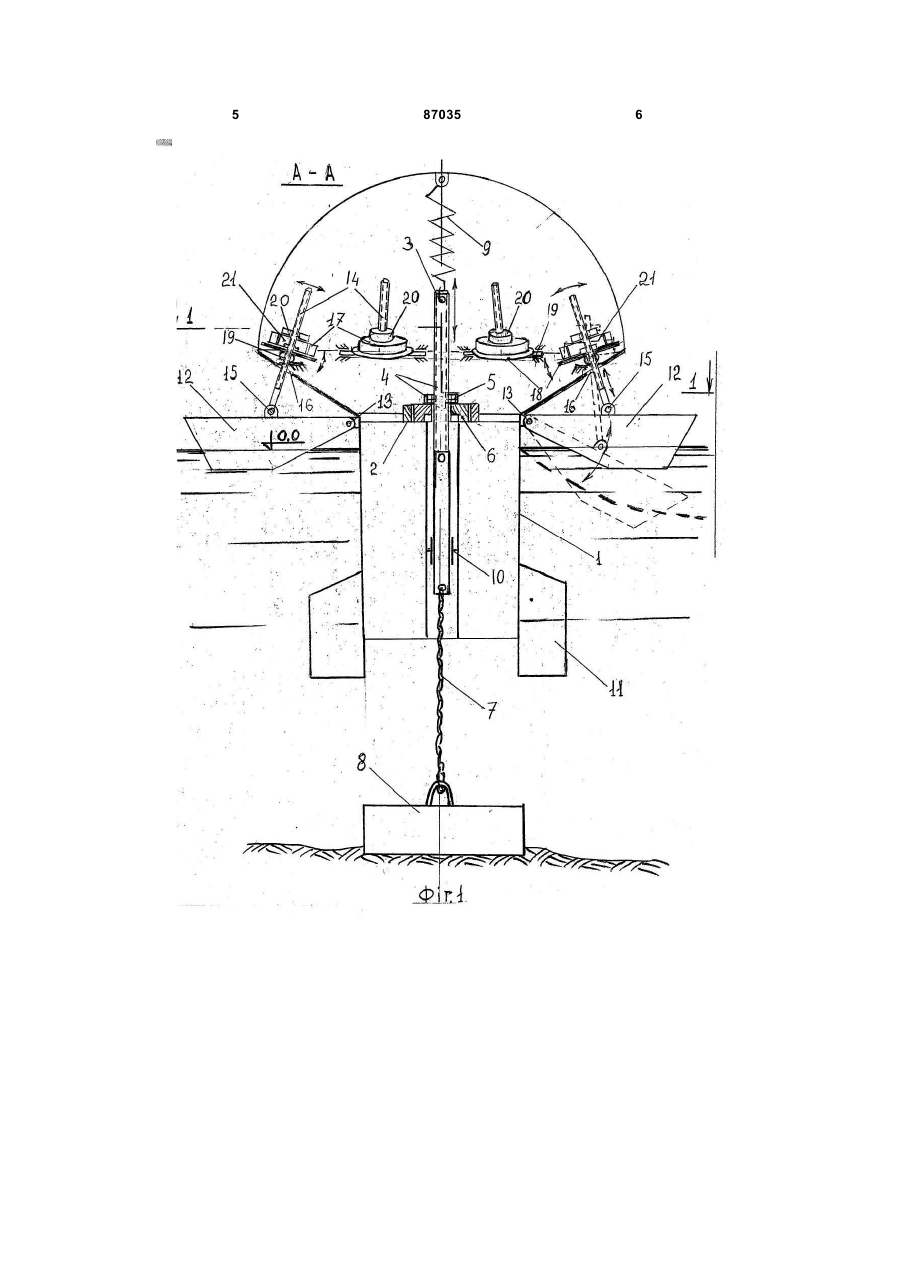

Хвильова електростанція (ХЕС) для утилізації морських вітрових хвиль та брижів, що складається з корпусу, в середині якого на порожнистій опорі і опорному підшипнику встановлено ротор елект C2 1 3 тор 2, через вісь якого проходить гвинт 3 механізму "гвинт-гайка" 4. Гайка опирається на ротор 6 основного електрогенератора 2, гвинт 3 нижнім кінцем приєднаний через трос 7 до якоря 8, верхнім до пружної підвіски 9. Нижній кінець гвинта 3 проходить через направляючу обойму 10, яка не дозволяє гвинту 3 обертатися навколо своєї осі. Стабілізатор 11 в нижній частині корпусу 1 забезпечує зворотно-поступальний рух установки у вертикальному напрямку. По зовнішньому периметру корпус 1 ХЕС додатково обладнаний понтонами 12, прикріпленими до нього горизонтальними осьовими шарнірами 13. Гвинти 14 механізмів "гвинт-гайка" приєднані нижніми кінцями через шарніри 15 до понтонів 12, гвинти проходять через отвори 16 в корпусі 1 і осі додаткових електрогенераторів 17, розміщених по периметру із середини корпусу 1 на платформах 18. Платформи 18 кріпляться на осьових шарнірах 19, які паралельні відповідним осьовим шарнірам 13 кріплення понтонів 12. Над додатковими електрогенераторами 17 знаходяться гайки 20 механізмів "гвинт-гайка" які опираються на ротори 21 додаткових електрогенераторів 17. Верхні кінці гвинтів 14 - вільні. В основі роботи ХЕС з плавучим корпусом 1 закладено принцип роботи механізму "гвинтгайка", що приводиться в зворотно-поступальний рух під дією хвиль. В центрі корпусу 1 розміщено основний електрогенератор 2, через вісь якого гвинт 3 механізму "гвинт-гайка" 4 здійснює зворотно-поступальний рух відносно корпусу 1. Гайка 5 опирається на ротор 5 основного електрогенератора 2 і під дією гвинта 3 розкручує ротор 6, при цьому корпус 1 здійснює рух вверх на гребінь хви 87035 4 лі. При русі корпусу 1 з гребня хвилі пружна підвіска 9 підтягує гвинти 3 відносно корпуса 1. Гвинт 3 знаходиться у вертикальному положенні завдяки його кріпленню через трос 7 до якоря 8, провертатись навколо своєї осі гвинту 3 не дозволяє направляюча обойма 10, а стабілізатор 11 в нижній частині корпусу 1 забезпечує зворотно-поступальний рух корпуса 1 відносно гвинта 3 у вертикальному напрямку. Додаткові понтони 12 по периметру корпуса 1 прикріплені осьовими шарнірами 13 також здійснюють на хвилях коливальний рух відносно корпуса 1, передають зусилля на гвинти 14 механізмів "гвинт-гайка", приєднані нижніми кінцями до шарнірів 15. Гвинти 14 проходять через отвори 16 в корпусі 1 і осі додаткових електрогенераторів 17, розміщених на платформах 18 із середини корпуса 1. Платформи 18, змонтовані на осьових шарнірах 19, забезпечують коливання додаткових електрогенераторів 17 під впливом дії гвинтів 14, які переміщуються зворотно-поступально і коливаються у вертикальних площинах осі корпуса 1. Якщо робота основного електрогенератора 2 максимально ефективна при підйомі корпуса 1 на хвилі, то робота додаткових електрогенераторів 17 має найбільшу ефективність при опусканні понтонів 12 відносно корпусу 1, які від дії власної ваги через гвинти 14 гайками 20 розкручують ротори 21 додаткових електрогенераторів 17. Обладнання пристрою додатковими понтонами 12 дозволяє утилізувати енергію малих хвиль, до яких корпус 1 з основним електрогенератором 2 не чутливий, що в свою чергу підвищує ефективність роботи і одиничну потужність ХЕС в цілому. 5 87035 6 7 Комп’ютерна верстка А. Рябко 87035 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWave electric power plant
Автори англійськоюSlobodiuk Viktor Oleksiiovych, Slobodiuk Oleksii Mykolaiovych
Назва патенту російськоюВолновая электростанция
Автори російськоюСлободюк Виктор Алексеевич, Слободюк Алексей Николаевич
МПК / Мітки
МПК: F03B 13/14, F03B 13/12
Мітки: хвильова, електростанція
