Світло-теплопоглинаюча загорожа
Номер патенту: 873
Опубліковано: 15.12.1993
Автори: Польова Олена Іванівна, Краснокутський Володимир Олександрович, Новостройний Олександр Михайлович, Шевченко Зоя Миколаївна, Чувашов Юрій Миколайович, Калина Леон Михайлович, Нищик Марія Андріївна, Сергєєв Володимир Петрович, Кононець Валерій Петрович, Тутаков Олег Васильович, Гаврилюк Микола Семенович
Формула / Реферат

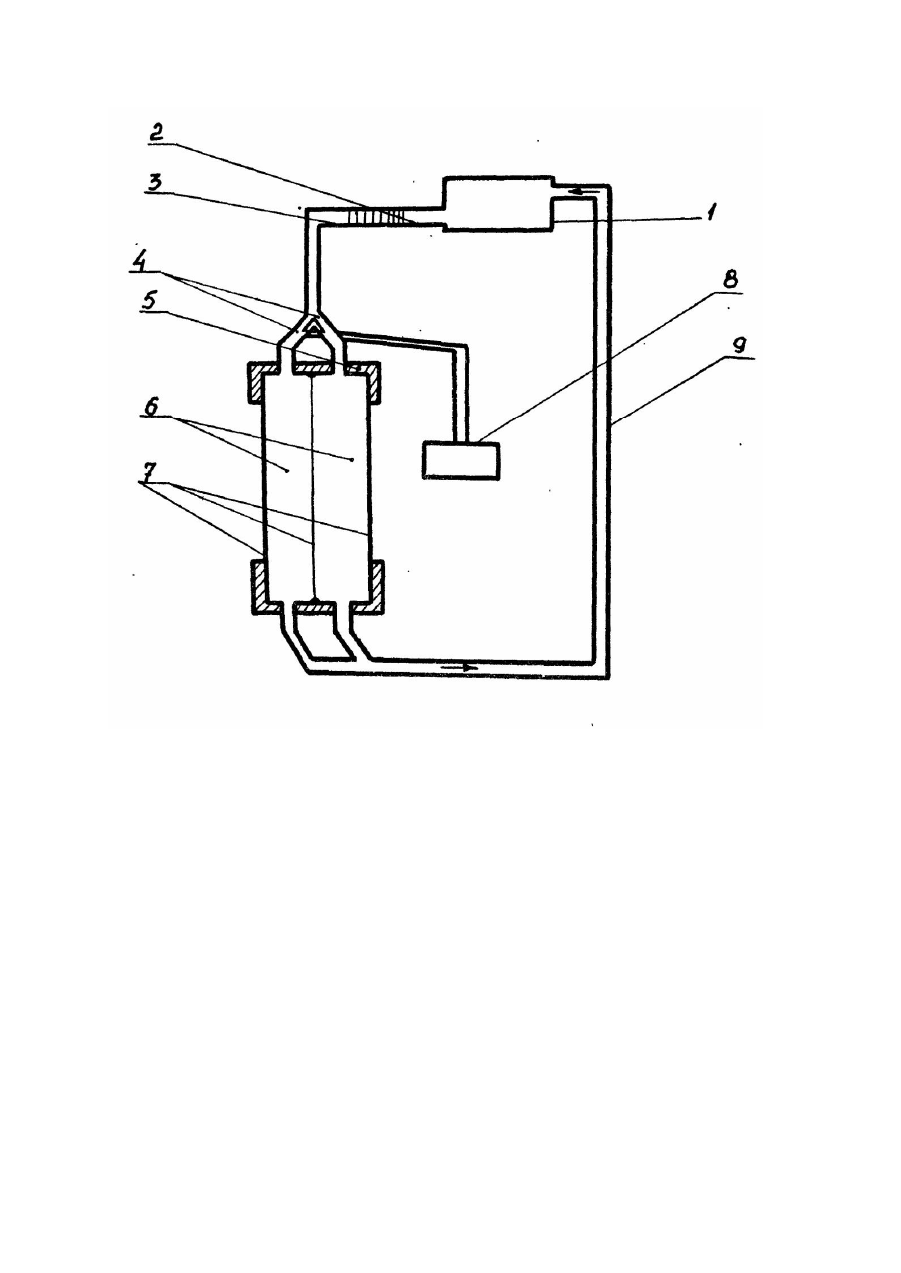

Свето-теплопоглощающее ограждение, включающее пакет из стеклянных элементов и размещенную между стеклянными элементами распорную рамку с образованием полостей, отличающееся тем, что оно снабжено системой подачи и отвода свето-поглощающей жидкости, а стеклопакет выполнен в виде параллельно установленных секций, полости каждой из которых в нижних и верхних её частях связаны с системой подачи и отвода светопоглощающей жидкости через трубопроводы для создания замкнутого цикла перемещения жидкости.
Текст

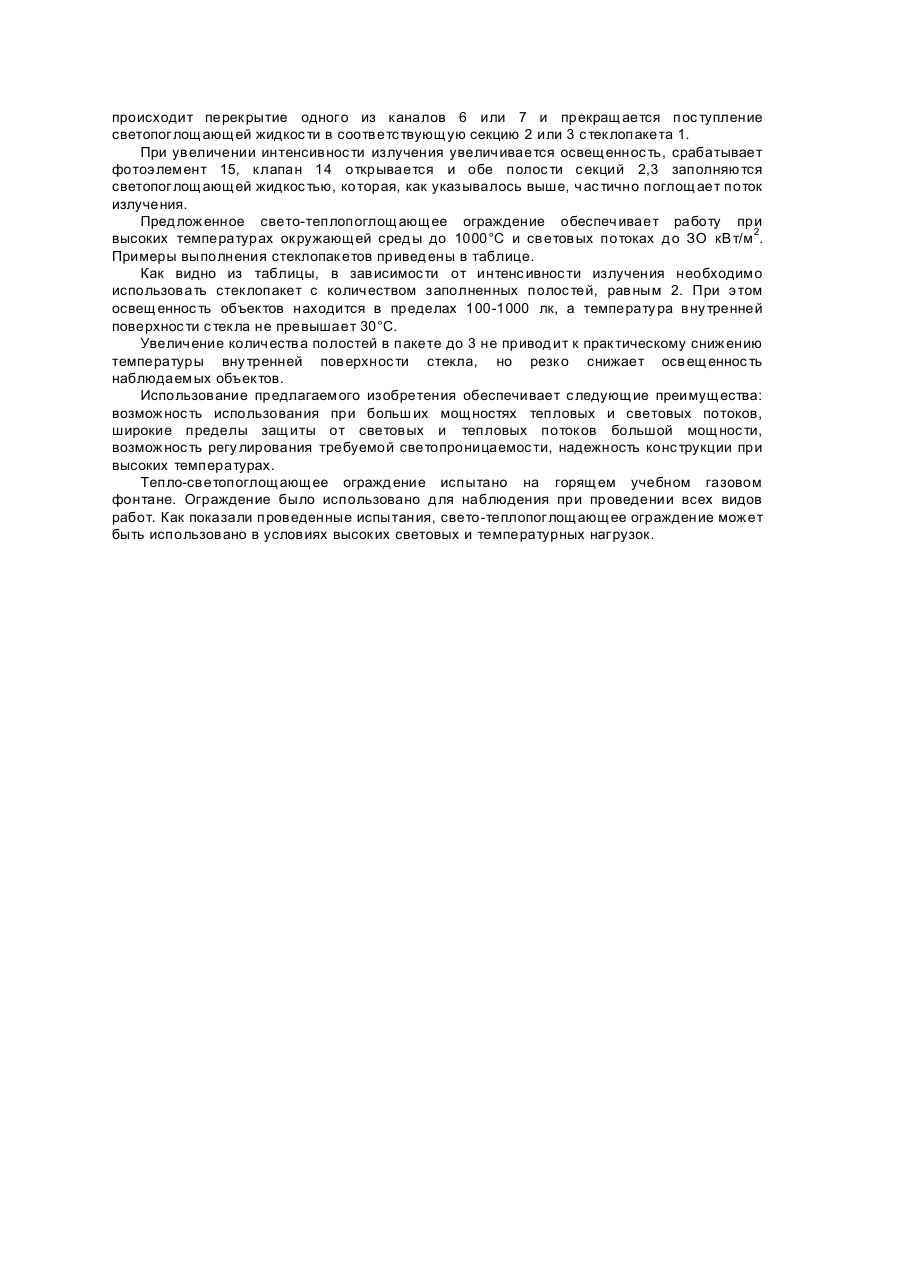

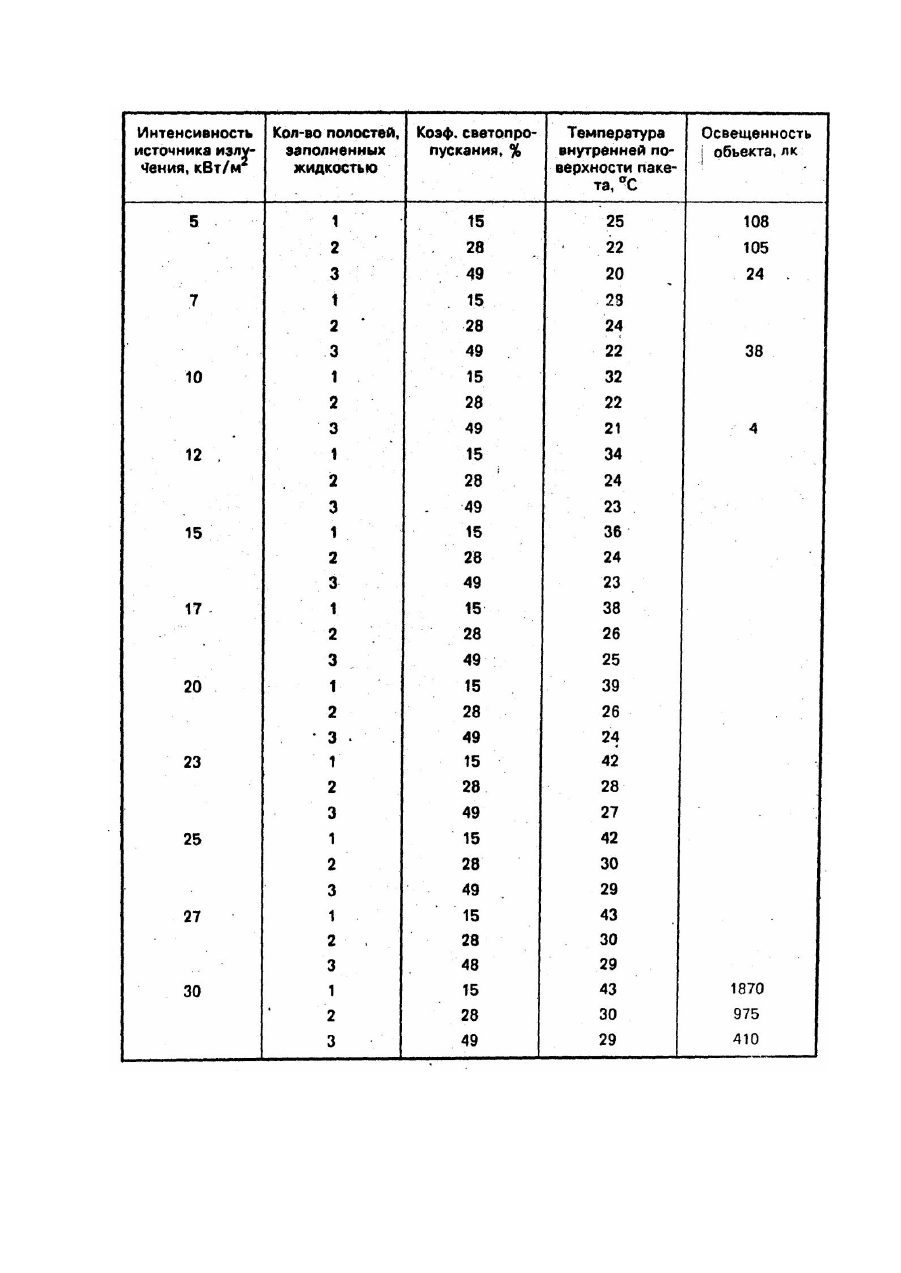

Изобретение относится к устройствам, используемым при тушении пожаров, в частности горящих газонефтяных фонтанов, и может быть использовано в металлургической промышленности для остекления кабин машинистов. Известен стеклопакет. состоящий из параллельно расположенных элементов и раслорной рамки, выполненных двойными с образованием обрамляющей герметичной поверхности, заполненной тяжелым или легким газом. Для регулирования лучепропускания стеклопакет в нижней части снабжен теплопроводной пластиной, внутренняя поверхность которой покрыта кристаллическим йодом [1]. Недостатком такого ст.еклопакета является невозможность использования его при высоких мощностях тепловых и световых потоков. сложность конструкции. Наиболее близким по технической сущности и достигаемому эффекту является солнцезащитное ограждение, содержащее двойные стеклянные элементы, выполненные в виде сварных или клеевых стеклопаке-тов, обрамленных распоркой рамкой в виде профиля из нетеплопроводного материала с образованием замкнутой воздушной полости, и расположенный в нижней части ограждения теплопроводный элемент со слоем кристаллического йода. При этом одно из стекол внешнего стеклопакета выполнено с выступом, а теплопроводный элемент выполнен в виде плёночного покрытия, нанесенного с двух сторон на выступ. Стекла внешнего стеклопакета выполнены с фото-хромным слоем [2]. Недос татком извес тного солнцезащитного огражд ения является ограждение предела защиты от световых и тепловых потоков большой мощности, большая инерционнос ть систем, сложнос ть изготовления и отсу тс твие возможнос ти регу лирования требу емой светопроницаемости, ненадежнос ть конс трукции при высоких температурах. В основу изобретения положена задача создать свето-теплопоглощающее ограждение. в котором пу тем изменения сред ы, заполняющей полос ти с теклопакета, и обеспечения её постоянной цирку ляции снижается температура и освещеннос ть на вну тренней поверхнос ти ограждения, в результате чего увеличивается предел защиты от световых и тепловых потоков большой мощности. Пос тавленная зад ача решена тем, что свето-теплопоглощающее ограждение, содержащее пак ет из с теклянных элементов и размещенную между стеклянными элементами распорную рамку с образованием полос тей, согласно изобретению, снабжено системой подачи и отвода светопог лощающей жидкости, а с теклопакет выполнен в вид е параллельно ус тановленных секций, полос ти каждой из которых в ниж них и верхних ее частях связаны с системой под ачи и отвода светопог лощающей жидкос ти через трубопроводы для создания замкну того цикла перемещения жидкос ти. Предлагаемое техническое решение позволяет у лучшить регу лирование светотеплопотока в условиях высоких световых и температурных нагрузок, получить оптимальную освещеннос ть наблюдаемых объектов. Сущность изобретения поясняется чертежом, на котором схематически изображено свето-теплопоглощающее ограждение. Свето-теплопоглощающее ограждение содержит с теклопак ет 1, выполненный в виде параллельно установленных секций 2,3, разделенных распоркой рамкой 4, выполненной из стекла. Все с текла с теклопакета 1 ус тановлены в корпусе 5. Полос ти секций 2, З в верхней их части связаны через каналы 6, 7 соответс твенно с трубопроводом 8 для подвод а светопог лощающей жидкос ти, а в нижней их час ти связаны через каналы 9, 10 с трубопроводом 11 для отвода светопоглощающей жидкости. Тру бопроводы 8, 11 соединены с дозатором 12, образуя замкну тый контур. На трубопроводе 8 установлена камера 13 для ох лаждения светопог лощающей жидкости. На входе каналов 6,7 в трубопровод 8 установлен клапан 14, электрически связанный с фотоэ лементом 15 и предназначенный для перекрытия каналов 6 или 7. Свето-теплопоглощающее ограждение работает следующим образом. В исходном положении клапан 14 открыт и полос ти секций 2,3 заполнены светопог лощающей жидкос тью, которая циркулирует по замкну тому контуру: дозатор 12 камера ох лаждения 13 - трубопровод 8 - каналы 6,7 - полос ти секций 2,3 - каналы 9, 10 трубопровод 11 - дозатор 12. При прохождении поток а излучения большой мощ нос ти через секции 2,3 происходит его час тичное поглощение э той жидкос тью. В резу льтате этого сниж ается мощнос ть потока, а с лед овательно, освещеннос ть и температура, т. е. создаются безопасные условия работы. В случае, если интенсивность источник а излучения уменьшается и, следовательно, уменьшается освещеннос ть, срабатывает фотоэлемент 15, по команде которого происходит перек рытие одног о из каналов 6 или 7 и прекращ ается пос тупление светопог лощающей жидкос ти в соответс твующую секцию 2 или 3 с теклопакета 1. При увеличении интенсивнос ти излучения увеличивается освещ еннос ть, срабатывает фотоэ лемент 15, клапан 14 открывается и обе полос ти с екций 2,3 заполняются светопог лощающей жидкос тью, которая, как указывалось выше, час тично поглощает поток излучения. Предложенное свето-теплопоглощающее ограждение обеспеч ивает работу при 2 высоких температурах окружающей сред ы до 1000°С и световых потоках д о ЗО кВ т/м . Примеры выполнения стеклопак етов привед ены в таблице. Как видно из таблицы, в зависимос ти от интенс ивнос ти излучения необходимо использовать стеклопакет с количеством заполненных полос тей, равным 2. При э том освещеннос ть объек тов находится в пределах 100-1000 лк, а температу ра вну тренней поверхнос ти с текла не превышает 30°С. Увеличение количества полостей в пакете до 3 не привод ит к прак тическому сниж ению температуры вну тренней поверхнос ти стекла, но резко снижает освещеннос ть наблюдаемых объектов. Использование предлагаемого изобретения обеспечивает с ледующие преимущества: возможнос ть использования при больш их мощностях тепловых и световых потоков, широкие пределы защиты от световых и тепловых потоков большой мощнос ти, возможнос ть регу лирования требуемой светопроницаемос ти, надежность конс трукции при высоких температурах. Тепло-светопоглощающее огражд ение испытано на горящ ем учебном газовом фонтане. Ограждение было использовано д ля наблюдения при проведении всех видов работ. Как показали проведенные испытания, свето-теплопог лощающее ограждение может быть использовано в условиях высоких световых и температурных нагрузок.
ДивитисяДодаткова інформація
Назва патенту англійськоюLight-heat absorbing barrier
Автори англійськоюKalyna Leon Mykhailovych, Krasnokutskyi Volodymyr Oleksandrovych, Serheiev Volodymyr Petrovych, Chuvashov Yurii Mykolaiovych, Tutakov Oleh Vasyliovych, Shevchenko Zoia Mykolaivna, Poliova Olena Ivanivna, Kononets Valerii Petrovych, Havryliuk Mykola Semenovych
Назва патенту російськоюСвето-теплопоглощающее ограждение
Автори російськоюКалина Леон Михайлович, Краснокутский Владимир Александрович, Сергеев Владимир Петрович, Чувашов Юрий Миколайович, Тутаков Олег Васильевич, Шевченко Зоя Николаевна, Полевая Елена Ивановна, Кононец Валерий Петрович, Гаврилюк Николай Семенович
МПК / Мітки
МПК: E06B 3/04, C03B 23/00
Мітки: загорожа, світло-теплопоглинаюча
