Тваринницьке примiщення

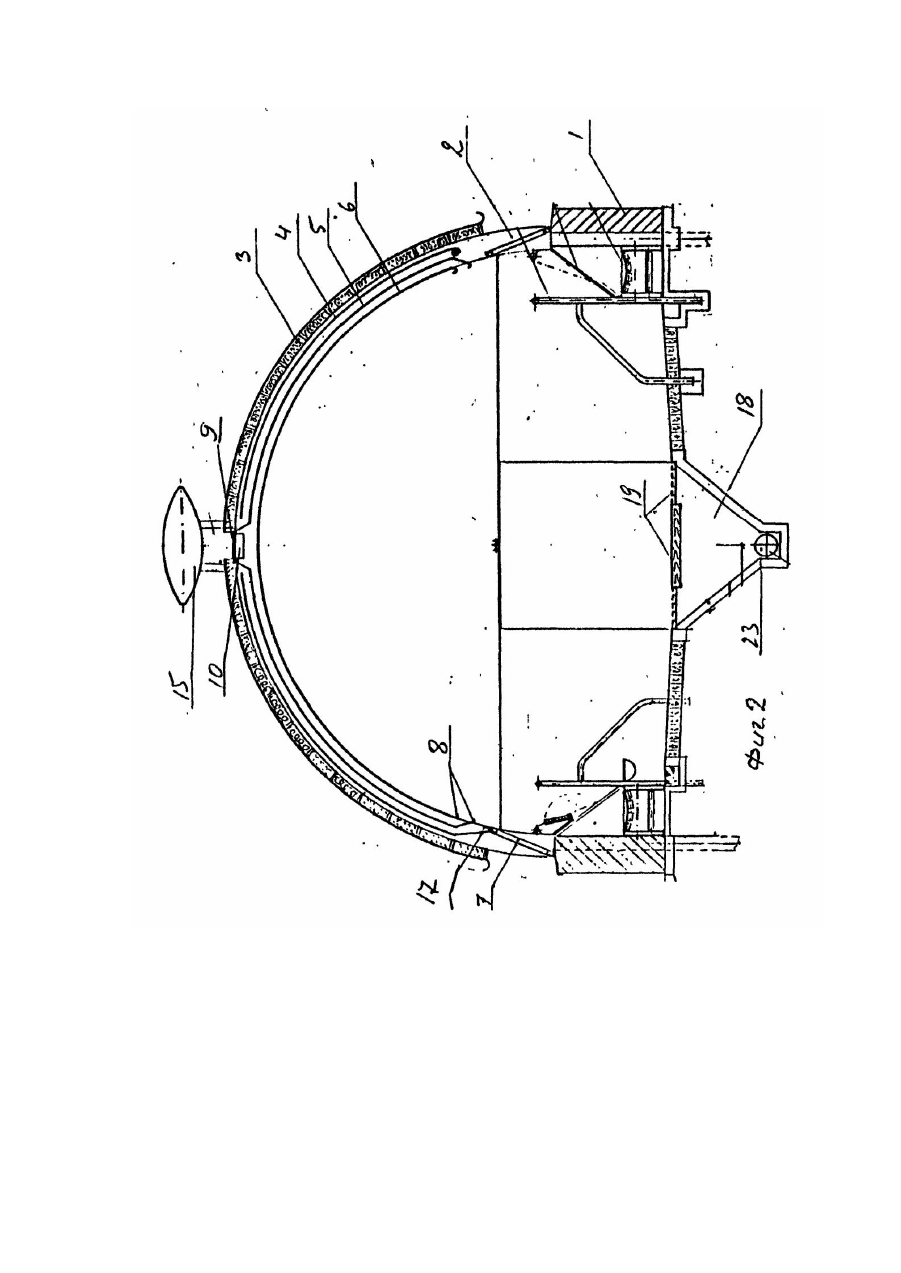

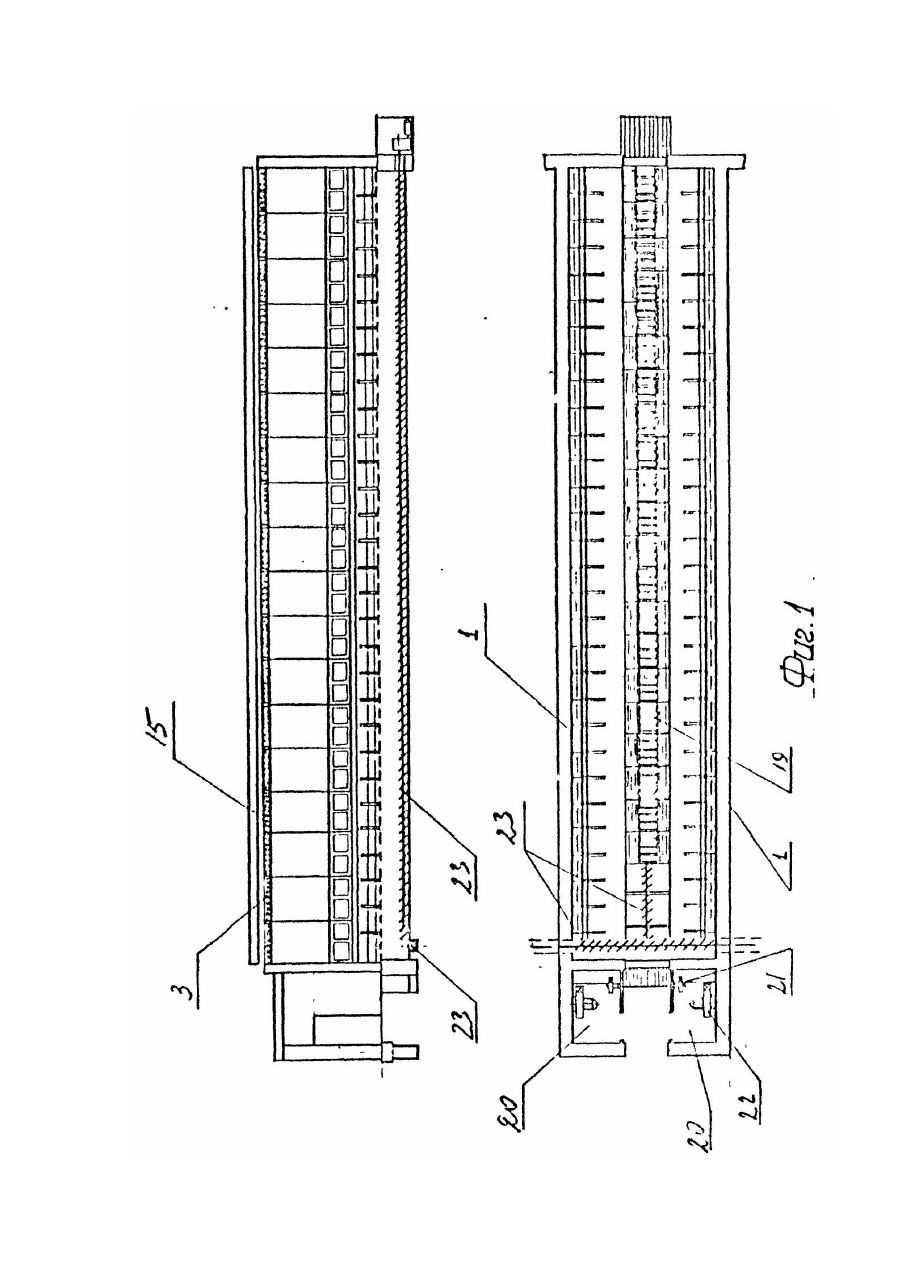

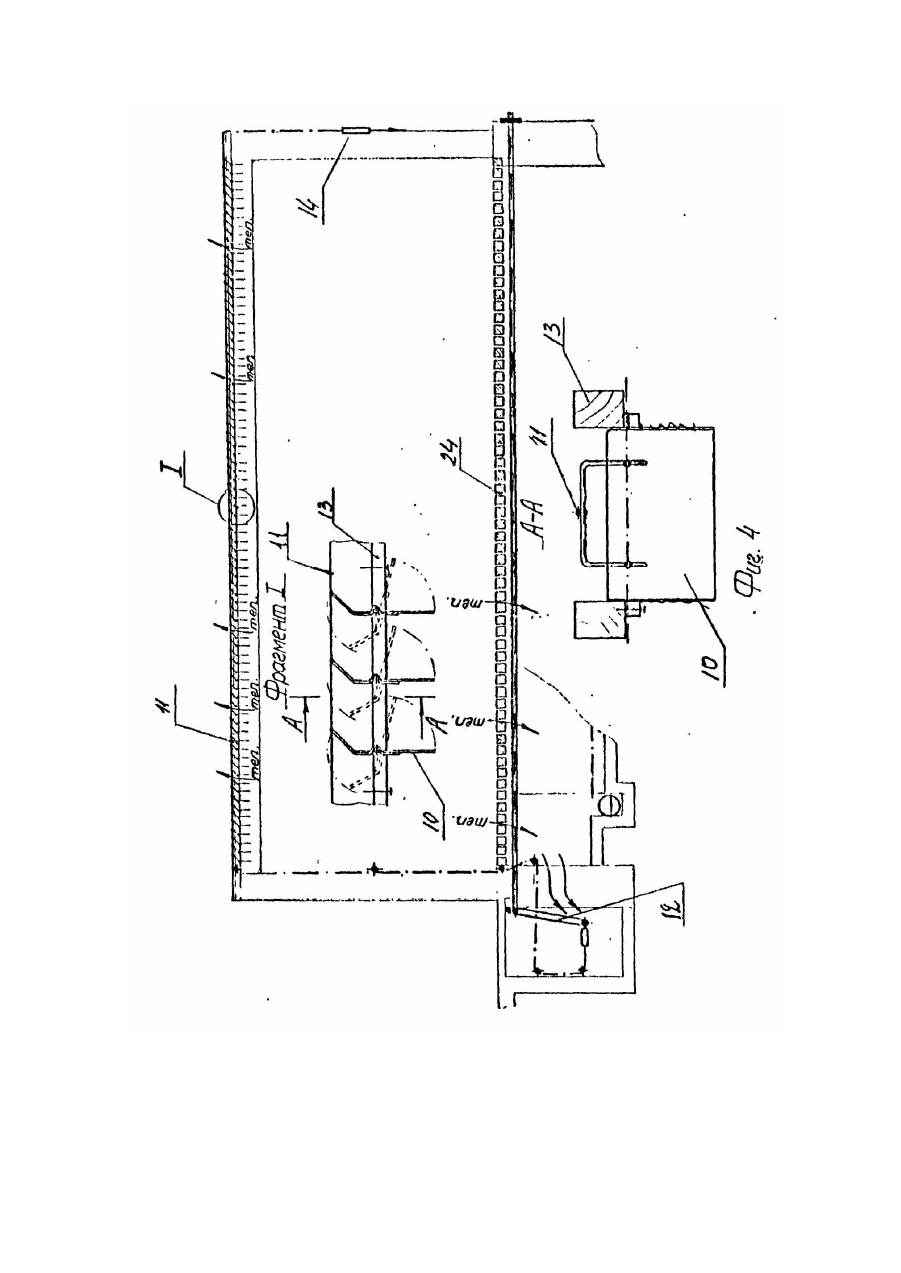

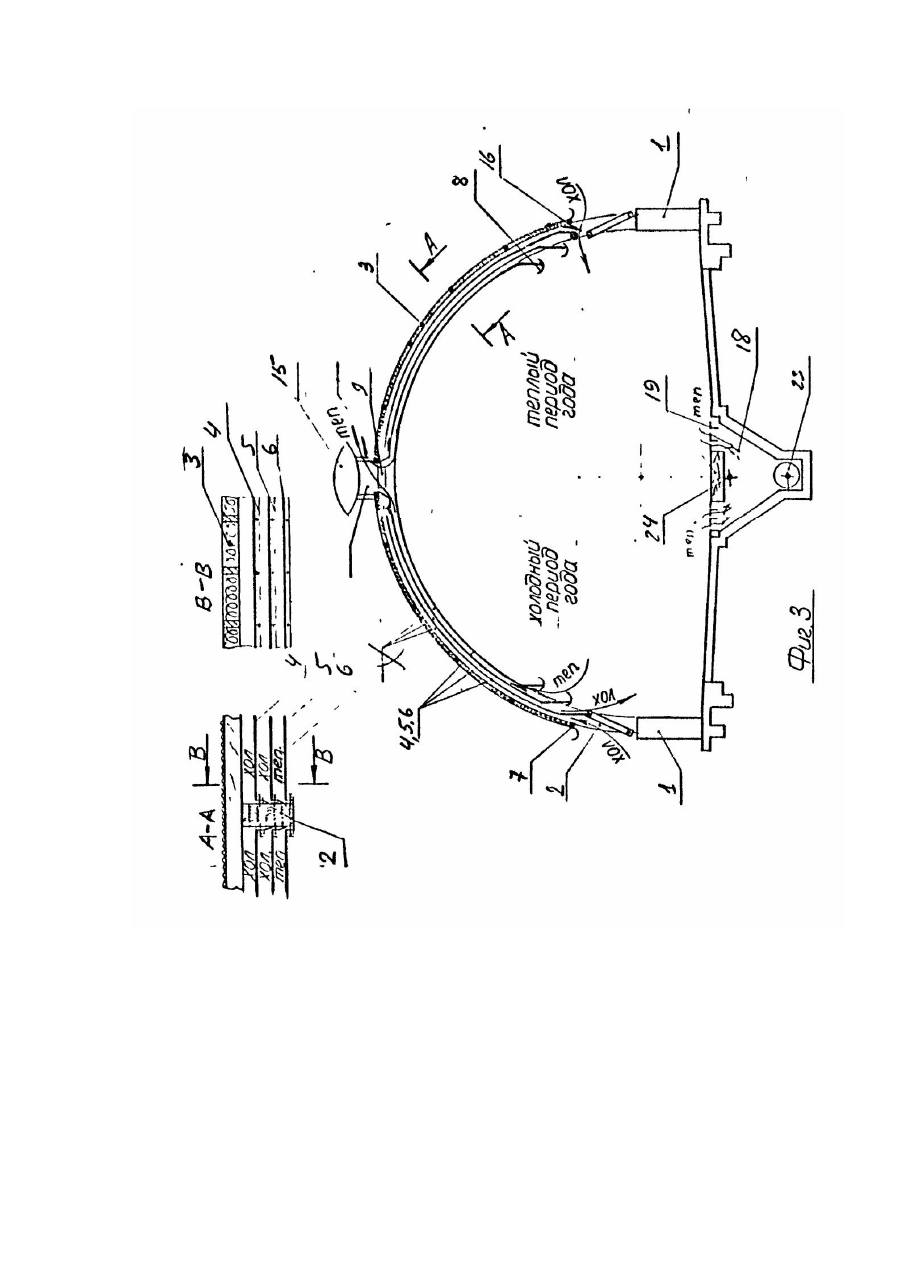

Изобретение относится к строительству и вентиляции животноводческих помещений, в частности коровников. Известно животноводческое помещение [1], включающее боковое ограждение. арочное перекрытие с теплоизоляционным слоем, под которым расположены воздуховоды, коньковую щель с козырьком и поворотными заслонками, венткамеру, прикарнизные щели с клапанами и газоотводящий канал с решетчатым перекрытием. Недостатками такого помещения являются сложность удаления тяжелых и влажных газов и повышенная влажность воздуха при обеспечении воздухообмена путем нагнетания воздуха в холодный период года, образование сквозняков в теплый период года при работе вентиляции по схеме, работающей на отсос, и неравномерное распределение свежего воздуха по фронту кормления животных, а также низкий КПД утилизации тепла и сложность автоматизации регулировки процесса воздухообмена. Задачей предлагаемого изобретения является обеспечение оптимального микроклимата для животных, в частности в зоне размещения головы животного, а также более экономного расхода тепловой энергии, результатом чего явится повышение продуктивности животных на 50%. Поставленная задача решается тем, что вентиляционную камеру располагают в торце помещения и совмещают с газоотводящим каналом, который снабжен винтовым транспортером и расположенным над последним металлическим стержнем, имеющим рычажное приспособление с тросами, соединёнными с заслонками, а воздуховод выполняют в виде вер хней, средней и нижней пленок, натянутых между арками для прохождения между ними воздушного потока, при этом верхняя пленка одним концом присоединена к раме светового проема, а средняя прикреплена одним концом к коньковой щели, причем козырек выполняют в виде двояковыпуклой линзы, расположенной с зазором над коньковой щелью. На фиг. 1 показан план и разрез животноводческого помещения по продольной оси. На фиг. 2 - поперечный разрез животноводческого помещения. Нафиг. 3 - схема воздухообмена в животноводческом помещении. На фиг. 4 - схема воздухообмена в животноводческом помещении. Животноводческое помещение имеет боковое ограждение 1, арочное перекрытие 2 с теплоизоляционным слоем 3, под которым расположены воздуховоды в виде трех пленок: верхней 4, средней 5 и нижней 6, натянутых между арками, причем верхняя пленка 4 одним концом присоединена к раме 7 светового проема, а свободные концы пленок 5 и 6 расположены в лотках 8. Помещение имеет коньковую щель 5, в которой установлены шарнирные заслонки 10 в виде пластин, соединенных посредством троса 11с рычажным механизмом 12 и закрепленных на прогонах 13. а к противоположному концу троса подвешен противовес 14. Коньковая щель 9 Снабжена козырьком 15, выполненным в виде двояковыпуклой линзы. Помещение имеет прикарнизные щели 16с клапанами 17, газоотводящий канал 18 с решетчатым перекрытием 19, а также вентиляционную камеру 20 с вытяжными вентиляторами 21 и 22, установленными в торце помещения, при этом вентиляционная камера 20 совмещена с газоотводящим каналом 18, внутри которого установлен винтовой транспортер 23. Над транспортером расположен металлический стержень 24 рычажного механизма. Наружные воздушные массы - ветер, обтекая поверхность животноводческого помещения и протекая между коньковой щелью 9 и козырьком 15 в виде двояковыпуклой линзы, отсасывает воздух из помещения через нижнюю пленочную полость - воздуховод (5-6). Наружный холодный воздух под действием образованного разрежения всасывается через полость между верхней 4 и средней 5 пленками внутрь помещения. При этом холодный воздух, соприкасаясь со средней пленкой 5, с противоположной стороны которой перемещается отработанный теплый воздух, подогревается, и тем самым подсушивается и подается к голове животного. Образованный на пленках конденсат стекает в лотки 8. По лоткам 8 конденсат стекает в газоотводящий канал 18. Таким образом, система пленок работает как утилизатор тепла. Тяжелые газы, попадая в газоотводящий канал 18, отсасываются из него через венткамеру 20 в ветренную погоду посредством дефлектора, в безветренную - при помощи вентиля* тора 21, тем самым повышая разрежение внутри животноводческого помещения. Регулировку температуры внутри помещения осуществляют посредством заслонок 10. При падении температуры внутри помещения длина металлического стержня 24 уменьшается, и стержень приводит в движение рычажный механизм 12, который в свою очередь тянет трос 11, поворачивая пластины 10, тем самым перекрывая коньковую щель 9. В результате этого отсос теплого воздуха из помещения сокращается, приток свежего холодного воздуха также уменьшается и, следовательно, температура внутри помещения повышается. Стержень 24 при повышении температуры увеличивает свою длину, снимает усилие с рычажного механизма 12 и троса 11. следовательно, и пластины 10 под действием противовеса 14 возвращаются в исходное положение "открыто". В теплый период года верхнюю пленку 4 отсоединяют от рамы 7 оконного блока, образуя свободный воздушный проем, включаются вентиляторы 21 и 22 вентиляционной камеры 20. При этом, воздух снаружи здания всасывается через воздушный проем, обтекает тело животного от головы к хвосту, через щели решетчатого перекрытия 19 газоотводящего канала 18 попадает в канал венткамеры 20, по каналу течет к вентиляционной камере 20, где посредством вентиляторов 21 и 22 выбрасывается наружу. Стоки животных, твердая и жидкая фракции, через щели решетчатого перекрытия 19 по наклонным стенкам газоотводящего канала 18, попадают на винтовой транспортер 23. Перо винтового транспортера 23 не доходит до среза приямка, в результате чего последняя порция твердой фракции стоков остается в корпусе, образуя естественную пробку, которая предотвращает подсос наружного воздуха внутри помещения через систему навозоудаления. Применение такого животноводческого помещения позволяет значительно повысить эффективность вентиляции и обеспечить возможность создания оптимального микроклимата при минимальных затратах тепла в холодный период года, а также предотвратить перегрев животных в теплый период года.
