Номер патенту: 87301

Опубліковано: 10.02.2014

Автор: Риндяєв Віктор Іванович

Завантажити PDF файл.

Формула / Реферат

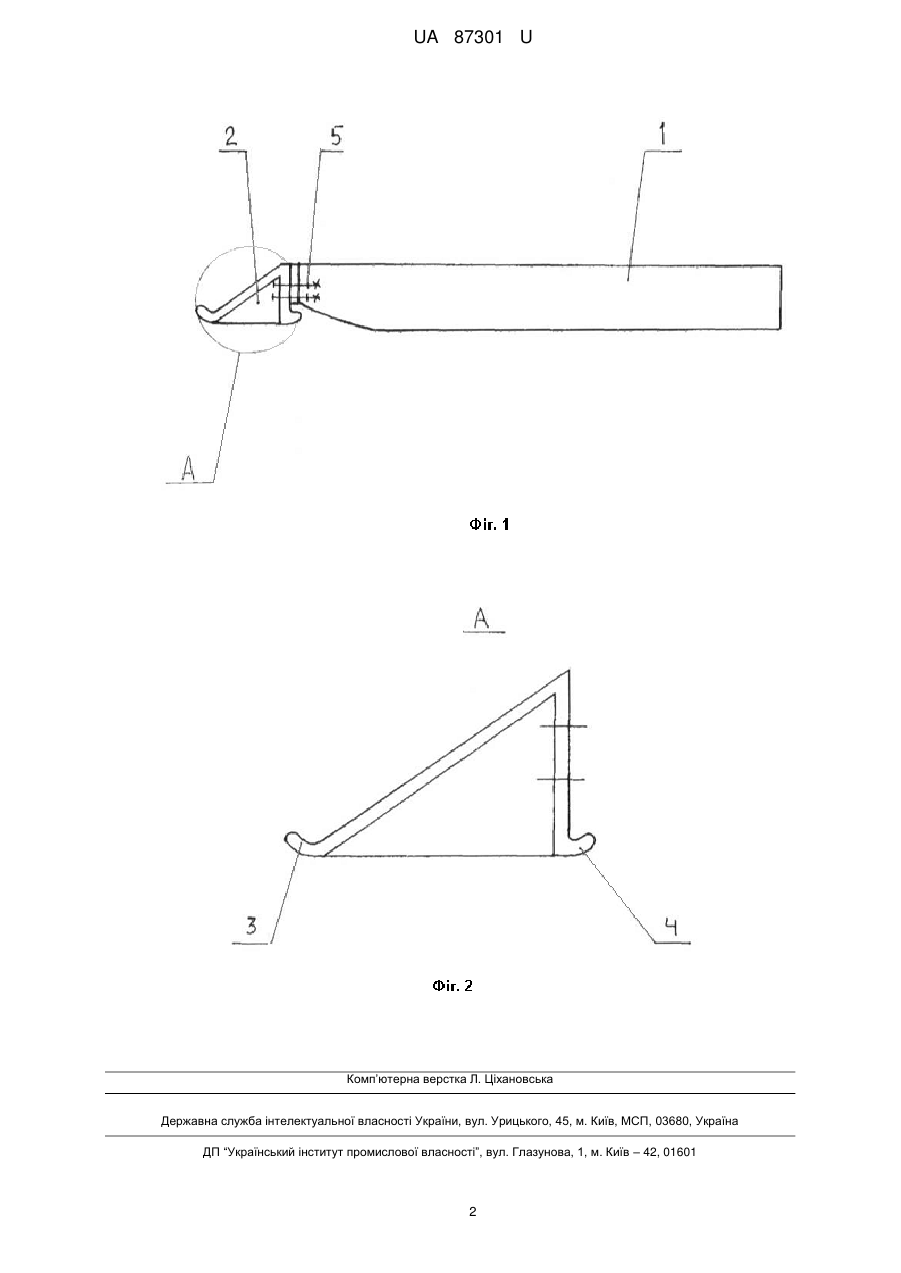

Планерна штанга коксовиштовхувача, що містить балку із закріпленим штовхачем шихти, яка відрізняється тим, що передня і задня частини штовхача шихти виконані у вигляді лиж.

Текст

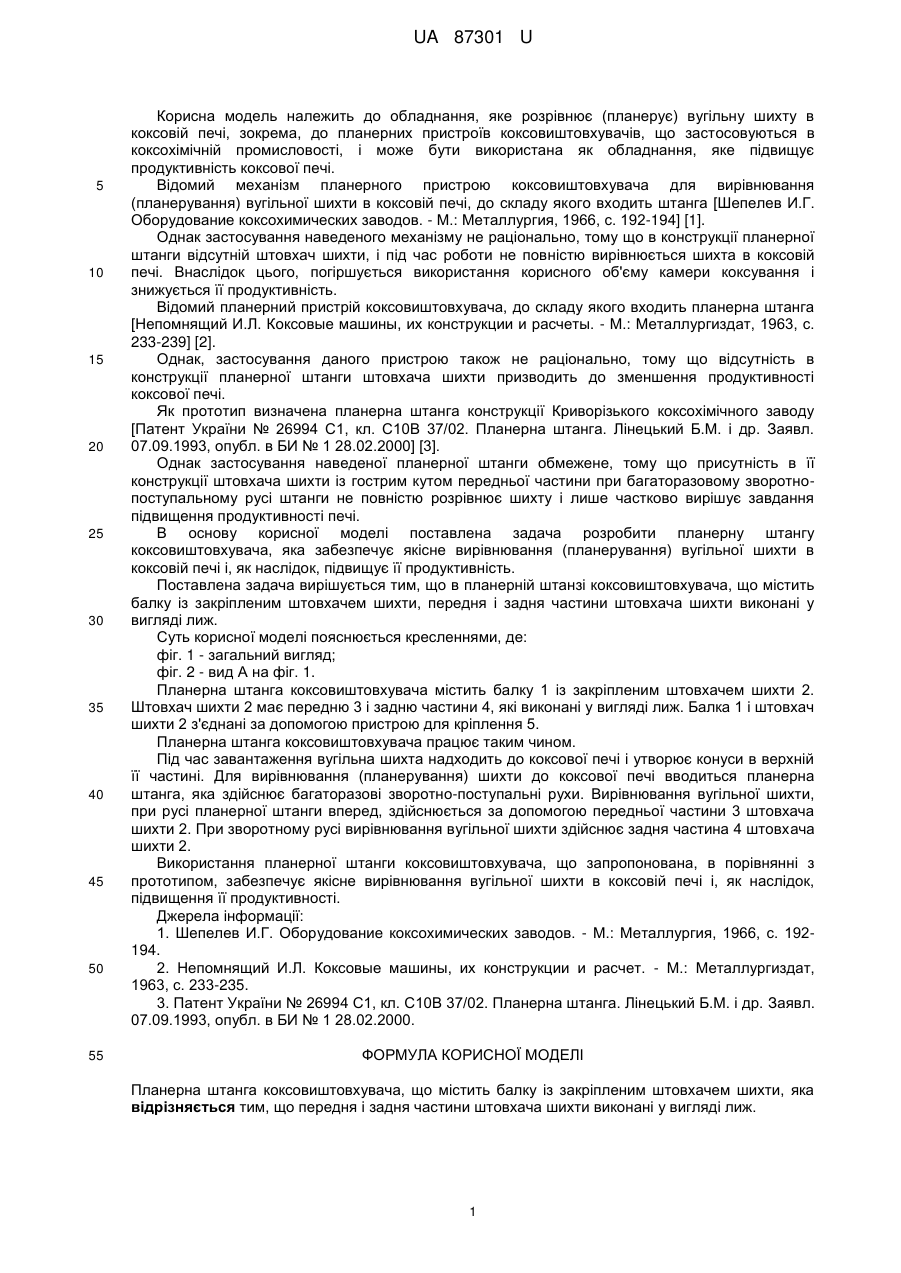

Реферат: UA 87301 U UA 87301 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання, яке розрівнює (планерує) вугільну шихту в коксовій печі, зокрема, до планерних пристроїв коксовиштовхувачів, що застосовуються в коксохімічній промисловості, і може бути використана як обладнання, яке підвищує продуктивність коксової печі. Відомий механізм планерного пристрою коксовиштовхувача для вирівнювання (планерування) вугільної шихти в коксовій печі, до складу якого входить штанга [Шепелев И.Г. Оборудование коксохимических заводов. - М.: Металлургия, 1966, с. 192-194] [1]. Однак застосування наведеного механізму не раціонально, тому що в конструкції планерної штанги відсутній штовхач шихти, і під час роботи не повністю вирівнюється шихта в коксовій печі. Внаслідок цього, погіршується використання корисного об'єму камери коксування і знижується її продуктивність. Відомий планерний пристрій коксовиштовхувача, до складу якого входить планерна штанга [Непомнящий И.Л. Коксовые машины, их конструкции и расчеты. - М.: Металлургиздат, 1963, с. 233-239] [2]. Однак, застосування даного пристрою також не раціонально, тому що відсутність в конструкції планерної штанги штовхача шихти призводить до зменшення продуктивності коксової печі. Як прототип визначена планерна штанга конструкції Криворізького коксохімічного заводу [Патент України № 26994 С1, кл. С10В 37/02. Планерна штанга. Лінецький Б.М. і др. Заявл. 07.09.1993, опубл. в БИ № 1 28.02.2000] [3]. Однак застосування наведеної планерної штанги обмежене, тому що присутність в її конструкції штовхача шихти із гострим кутом передньої частини при багаторазовому зворотнопоступальному русі штанги не повністю розрівнює шихту і лише частково вирішує завдання підвищення продуктивності печі. В основу корисної моделі поставлена задача розробити планерну штангу коксовиштовхувача, яка забезпечує якісне вирівнювання (планерування) вугільної шихти в коксовій печі і, як наслідок, підвищує її продуктивність. Поставлена задача вирішується тим, що в планерній штанзі коксовиштовхувача, що містить балку із закріпленим штовхачем шихти, передня і задня частини штовхача шихти виконані у вигляді лиж. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - загальний вигляд; фіг. 2 - вид А на фіг. 1. Планерна штанга коксовиштовхувача містить балку 1 із закріпленим штовхачем шихти 2. Штовхач шихти 2 має передню 3 і задню частини 4, які виконані у вигляді лиж. Балка 1 і штовхач шихти 2 з'єднані за допомогою пристрою для кріплення 5. Планерна штанга коксовиштовхувача працює таким чином. Під час завантаження вугільна шихта надходить до коксової печі і утворює конуси в верхній її частині. Для вирівнювання (планерування) шихти до коксової печі вводиться планерна штанга, яка здійснює багаторазові зворотно-поступальні рухи. Вирівнювання вугільної шихти, при русі планерної штанги вперед, здійснюється за допомогою передньої частини 3 штовхача шихти 2. При зворотному русі вирівнювання вугільної шихти здійснює задня частина 4 штовхача шихти 2. Використання планерної штанги коксовиштовхувача, що запропонована, в порівнянні з прототипом, забезпечує якісне вирівнювання вугільної шихти в коксовій печі і, як наслідок, підвищення її продуктивності. Джерела інформації: 1. Шепелев И.Г. Оборудование коксохимических заводов. - М.: Металлургия, 1966, с. 192194. 2. Непомнящий И.Л. Коксовые машины, их конструкции и расчет. - М.: Металлургиздат, 1963, с. 233-235. 3. Патент України № 26994 С1, кл. С10В 37/02. Планерна штанга. Лінецький Б.М. і др. Заявл. 07.09.1993, опубл. в БИ № 1 28.02.2000. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Планерна штанга коксовиштовхувача, що містить балку із закріпленим штовхачем шихти, яка відрізняється тим, що передня і задня частини штовхача шихти виконані у вигляді лиж. 1 UA 87301 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Ryndiaiev Viktor Ivanovych

Автори російською

Рындяев Виктор Иванович

МПК / Мітки

МПК: C10B 37/00

Мітки: штанга, планерна, коксовиштовхувача
