Штанга виштовхувального пристрою коксовиштовхувача

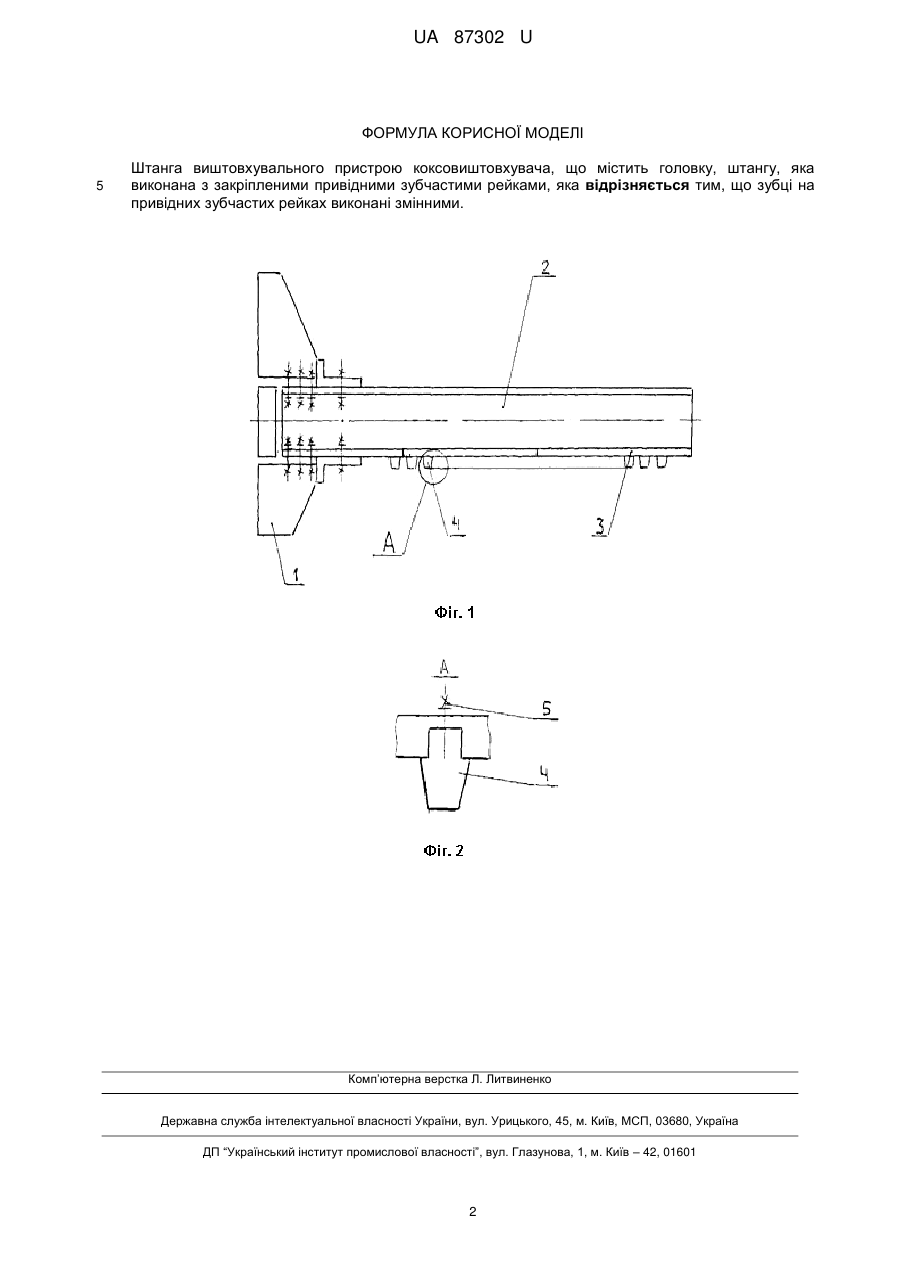

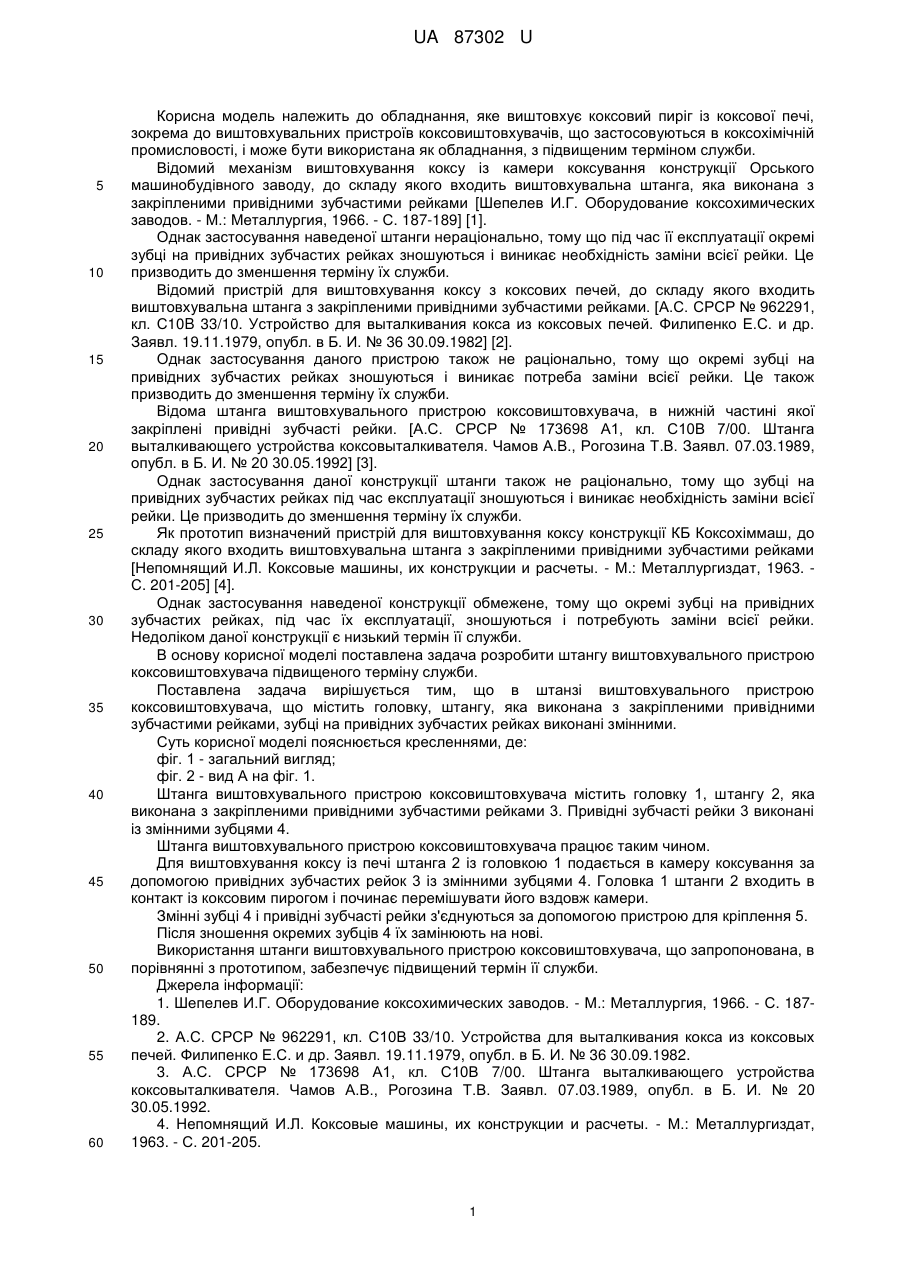

Реферат: UA 87302 U UA 87302 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання, яке виштовхує коксовий пиріг із коксової печі, зокрема до виштовхувальних пристроїв коксовиштовхувачів, що застосовуються в коксохімічній промисловості, і може бути використана як обладнання, з підвищеним терміном служби. Відомий механізм виштовхування коксу із камери коксування конструкції Орського машинобудівного заводу, до складу якого входить виштовхувальна штанга, яка виконана з закріпленими привідними зубчастими рейками [Шепелев И.Г. Оборудование коксохимических заводов. - М.: Металлургия, 1966. - С. 187-189] [1]. Однак застосування наведеної штанги нераціонально, тому що під час її експлуатації окремі зубці на привідних зубчастих рейках зношуються і виникає необхідність заміни всієї рейки. Це призводить до зменшення терміну їх служби. Відомий пристрій для виштовхування коксу з коксових печей, до складу якого входить виштовхувальна штанга з закріпленими привідними зубчастими рейками. [А.С. СРСР № 962291, кл. С10B 33/10. Устройство для выталкивания кокса из коксовых печей. Филипенко Е.С. и др. Заявл. 19.11.1979, опубл. в Б. И. № 36 30.09.1982] [2]. Однак застосування даного пристрою також не раціонально, тому що окремі зубці на привідних зубчастих рейках зношуються і виникає потреба заміни всієї рейки. Це також призводить до зменшення терміну їх служби. Відома штанга виштовхувального пристрою коксовиштовхувача, в нижній частині якої закріплені привідні зубчасті рейки. [А.С. СРСР № 173698 А1, кл. С10В 7/00. Штанга выталкивающего устройства коксовыталкивателя. Чамов А.В., Рогозина Т.В. Заявл. 07.03.1989, опубл. в Б. И. № 20 30.05.1992] [3]. Однак застосування даної конструкції штанги також не раціонально, тому що зубці на привідних зубчастих рейках під час експлуатації зношуються і виникає необхідність заміни всієї рейки. Це призводить до зменшення терміну їх служби. Як прототип визначений пристрій для виштовхування коксу конструкції КБ Коксохіммаш, до складу якого входить виштовхувальна штанга з закріпленими привідними зубчастими рейками [Непомнящий И.Л. Коксовые машины, их конструкции и расчеты. - М.: Металлургиздат, 1963. С. 201-205] [4]. Однак застосування наведеної конструкції обмежене, тому що окремі зубці на привідних зубчастих рейках, під час їх експлуатації, зношуються і потребують заміни всієї рейки. Недоліком даної конструкції є низький термін її служби. В основу корисної моделі поставлена задача розробити штангу виштовхувального пристрою коксовиштовхувача підвищеного терміну служби. Поставлена задача вирішується тим, що в штанзі виштовхувального пристрою коксовиштовхувача, що містить головку, штангу, яка виконана з закріпленими привідними зубчастими рейками, зубці на привідних зубчастих рейках виконані змінними. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - загальний вигляд; фіг. 2 - вид А на фіг. 1. Штанга виштовхувального пристрою коксовиштовхувача містить головку 1, штангу 2, яка виконана з закріпленими привідними зубчастими рейками 3. Привідні зубчасті рейки 3 виконані із змінними зубцями 4. Штанга виштовхувального пристрою коксовиштовхувача працює таким чином. Для виштовхування коксу із печі штанга 2 із головкою 1 подається в камеру коксування за допомогою привідних зубчастих рейок 3 із змінними зубцями 4. Головка 1 штанги 2 входить в контакт із коксовим пирогом і починає перемішувати його вздовж камери. Змінні зубці 4 і привідні зубчасті рейки з'єднуються за допомогою пристрою для кріплення 5. Після зношення окремих зубців 4 їх замінюють на нові. Використання штанги виштовхувального пристрою коксовиштовхувача, що запропонована, в порівнянні з прототипом, забезпечує підвищений термін її служби. Джерела інформації: 1. Шепелев И.Г. Оборудование коксохимических заводов. - М.: Металлургия, 1966. - С. 187189. 2. А.С. СРСР № 962291, кл. С10В 33/10. Устройства для выталкивания кокса из коксовых печей. Филипенко Е.С. и др. Заявл. 19.11.1979, опубл. в Б. И. № 36 30.09.1982. 3. А.С. СРСР № 173698 А1, кл. С10В 7/00. Штанга выталкивающего устройства коксовыталкивателя. Чамов А.В., Рогозина Т.В. Заявл. 07.03.1989, опубл. в Б. И. № 20 30.05.1992. 4. Непомнящий И.Л. Коксовые машины, их конструкции и расчеты. - М.: Металлургиздат, 1963. - С. 201-205. 1 UA 87302 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Штанга виштовхувального пристрою коксовиштовхувача, що містить головку, штангу, яка виконана з закріпленими привідними зубчастими рейками, яка відрізняється тим, що зубці на привідних зубчастих рейках виконані змінними. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45,м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
