Бетонна суміш та добавка для бетонної суміші

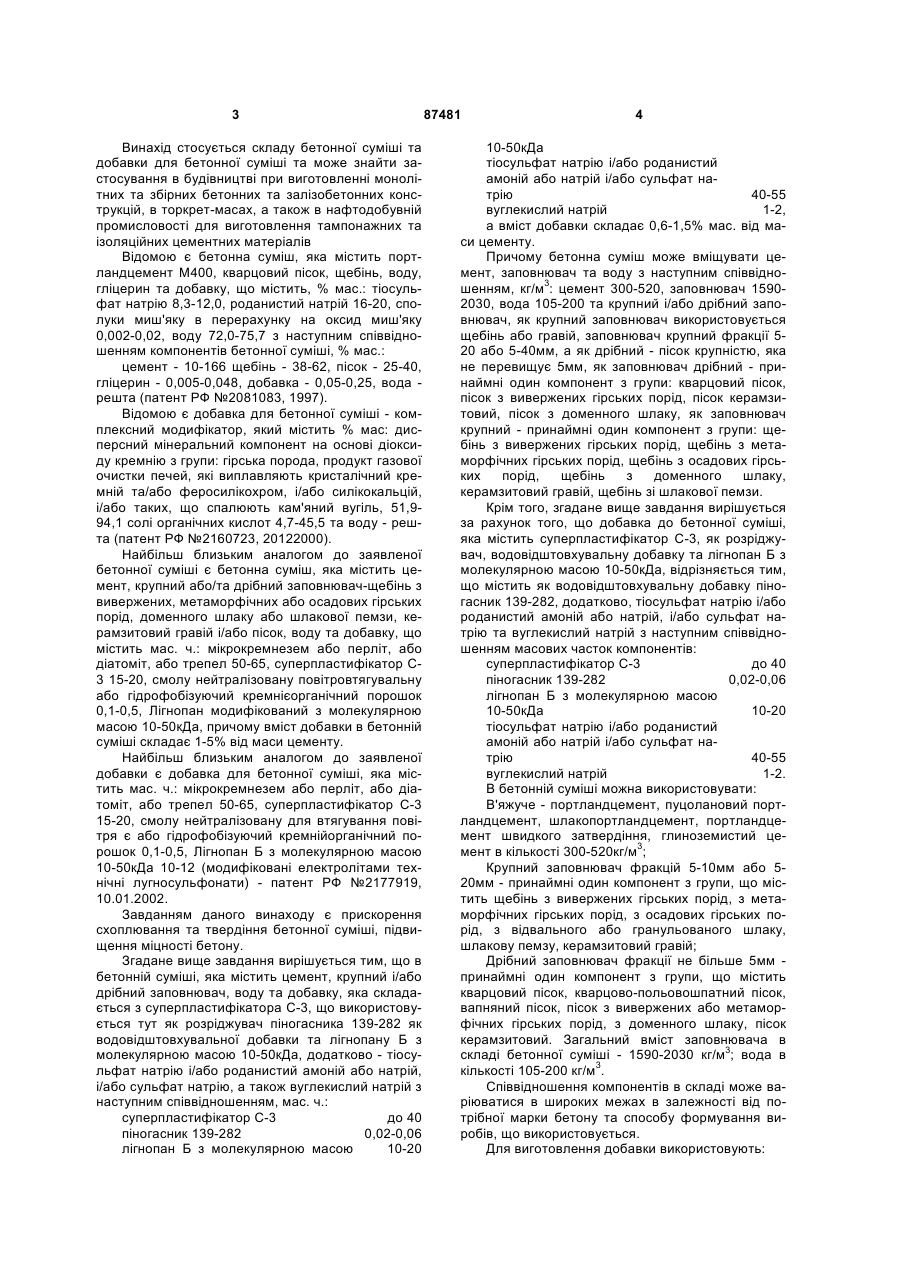

1. Бетонна суміш, що містить цемент, заповнювач та воду, а також добавку, що складається з суперпластифікатора С-3 як розріджувача, піногасника 139-282 як водовідштовхувальної добавки та Лігнопану Б з молекулярною масою 10-50 кДа, додатково тіосульфату натрію і/або роданистого амонію або натрію, і/або сульфату натрію та вуглекислого натрію при такому співвідношенні компонентів, мас. ч.: суперпластифікатор С-3 до 40 піногасник 139-282 0,02-0,06 Лігнопан Б з молекулярною масою 10-50 кДа 10-20 тіосульфат натрію і/або роданистий амоній або натрій, і/або сульфат натрію 40-55 вуглекислий натрій 1-2, а вміст добавки складає 0,6-1,5 мас. % від маси цементу. 2. Бетонна суміш за п. 1, яка відрізняється тим, що містить цемент, заповнювач і воду при такому співвідношенні, кг/м3: цемент 300-520 заповнювач 1590-2030 вода 105-200. 2 (19) 1 3 Винахід стосується складу бетонної суміші та добавки для бетонної суміші та може знайти застосування в будівництві при виготовленні монолітних та збірних бетонних та залізобетонних конструкцій, в торкрет-масах, а також в нафтодобувній промисловості для виготовлення тампонажних та ізоляційних цементних матеріалів Відомою є бетонна суміш, яка містить портландцемент М400, кварцовий пісок, щебінь, воду, гліцерин та добавку, що містить, % мас.: тіосульфат натрію 8,3-12,0, роданистий натрій 16-20, сполуки миш'яку в перерахунку на оксид миш'яку 0,002-0,02, воду 72,0-75,7 з наступним співвідношенням компонентів бетонної суміші, % мас.: цемент - 10-166 щебінь - 38-62, пісок - 25-40, гліцерин - 0,005-0,048, добавка - 0,05-0,25, вода решта (патент РФ №2081083, 1997). Відомою є добавка для бетонної суміші - комплексний модифікатор, який містить % мас: дисперсний мінеральний компонент на основі діоксиду кремнію з групи: гірська порода, продукт газової очистки печей, які виплавляють кристалічний кремній та/або феросилікохром, і/або силікокальцій, і/або таких, що спалюють кам'яний вугіль, 51,994,1 солі органічних кислот 4,7-45,5 та воду - решта (патент РФ №2160723, 20122000). Найбільш близьким аналогом до заявленої бетонної суміші є бетонна суміш, яка містить цемент, крупний або/та дрібний заповнювач-щебінь з вивержених, метаморфічних або осадових гірських порід, доменного шлаку або шлакової пемзи, керамзитовий гравій і/або пісок, воду та добавку, що містить мас. ч.: мікрокремнезем або перліт, або діатоміт, або трепел 50-65, суперпластифікатор С3 15-20, смолу нейтралізовану повітровтягувальну або гідрофобізуючий кремнієорганічний порошок 0,1-0,5, Лігнопан модифікований з молекулярною масою 10-50кДа, причому вміст добавки в бетонній суміші складає 1-5% від маси цементу. Найбільш близьким аналогом до заявленої добавки є добавка для бетонної суміші, яка містить мас. ч.: мікрокремнезем або перліт, або діатоміт, або трепел 50-65, суперпластифікатор С-3 15-20, смолу нейтралізовану для втягування повітря є або гідрофобізуючий кремнійорганічний порошок 0,1-0,5, Лігнопан Б з молекулярною масою 10-50кДа 10-12 (модифіковані електролітами технічні лугносульфонати) - патент РФ №2177919, 10.01.2002. Завданням даного винаходу є прискорення схоплювання та твердіння бетонної суміші, підвищення міцності бетону. Згадане вище завдання вирішується тим, що в бетонній суміші, яка містить цемент, крупний і/або дрібний заповнювач, воду та добавку, яка складається з суперпластифікатора С-3, що використовується тут як розріджувач піногасника 139-282 як водовідштовхувальної добавки та лігнопану Б з молекулярною масою 10-50кДа, додатково - тіосульфат натрію і/або роданистий амоній або натрій, і/або сульфат натрію, а також вуглекислий натрій з наступним співвідношенням, мас. ч.: суперпластифікатор С-3 до 40 піногасник 139-282 0,02-0,06 лігнопан Б з молекулярною масою 10-20 87481 4 10-50кДа тіосульфат натрію і/або роданистий амоній або натрій і/або сульфат натрію 40-55 вуглекислий натрій 1-2, а вміст добавки складає 0,6-1,5% мас. від маси цементу. Причому бетонна суміш може вміщувати цемент, заповнювач та воду з наступним співвідношенням, кг/м3: цемент 300-520, заповнювач 15902030, вода 105-200 та крупний і/або дрібний заповнювач, як крупний заповнювач використовується щебінь або гравій, заповнювач крупний фракції 520 або 5-40мм, а як дрібний - пісок крупністю, яка не перевищує 5мм, як заповнювач дрібний - принаймні один компонент з групи: кварцовий пісок, пісок з вивержених гірських порід, пісок керамзитовий, пісок з доменного шлаку, як заповнювач крупний - принаймні один компонент з групи: щебінь з вивержених гірських порід, щебінь з метаморфічних гірських порід, щебінь з осадових гірських порід, щебінь з доменного шлаку, керамзитовий гравій, щебінь зі шлакової пемзи. Крім того, згадане вище завдання вирішується за рахунок того, що добавка до бетонної суміші, яка містить суперпластифікатор С-3, як розріджувач, водовідштовхувальну добавку та лігнопан Б з молекулярною масою 10-50кДа, відрізняється тим, що містить як водовідштовхувальну добавку піногасник 139-282, додатково, тіосульфат натрію і/або роданистий амоній або натрій, і/або сульфат натрію та вуглекислий натрій з наступним співвідношенням масових часток компонентів: суперпластифікатор С-3 до 40 піногасник 139-282 0,02-0,06 лігнопан Б з молекулярною масою 10-20 10-50кДа тіосульфат натрію і/або роданистий амоній або натрій і/або сульфат на40-55 трію вуглекислий натрій 1-2. В бетонній суміші можна використовувати: В'яжуче - портландцемент, пуцолановий портландцемент, шлакопортландцемент, портландцемент швидкого затвердіння, глиноземистий цемент в кількості 300-520кг/м3; Крупний заповнювач фракцій 5-10мм або 520мм - принаймні один компонент з групи, що містить щебінь з вивержених гірських порід, з метаморфічних гірських порід, з осадових гірських порід, з відвального або гранульованого шлаку, шлакову пемзу, керамзитовий гравій; Дрібний заповнювач фракції не більше 5мм принаймні один компонент з групи, що містить кварцовий пісок, кварцово-польовошпатний пісок, вапняний пісок, пісок з вивержених або метаморфічних гірських порід, з доменного шлаку, пісок керамзитовий. Загальний вміст заповнювача в складі бетонної суміші - 1590-2030 кг/м3; вода в кількості 105-200 кг/м3. Співвідношення компонентів в складі може варіюватися в широких межах в залежності від потрібної марки бетону та способу формування виробів, що використовується. Для виготовлення добавки використовують: 5 87481 6 «Лігнопан Б» - модифіковані електролітами ліДобавку використовують в кількості 0,6гносульфати, з молекулярною масою 10-50кДа. 1,5%мас. від маси цементу. Як водовідштовхувальну добавку: Склад бетонної суміші та якості бетону з цією Силікоемульсія - 139-282 (піногасник 139-282) добавкою наведено в Таблиці 2. - ТУ 6-02-1-529-86; Примітка: в прикладах використовують добавСуперпластифікатор С-3 - ТУ 6-36-0204229ку складу з Таблиці 1: 625-90; Приклад 2 - складу 1 Тіосульфат натрію - ТУ 2141 -084-00209527Приклад 4 - складу 2 99; Приклад 6 - складу 3 Роданистий амоній Приклад 8 - складу 4 Роданистий натрій Приклад 10 - складу 1 Вуглекислий натрій Приклад 12-складу 2 Причому тіосульфат натрію та роданистий Приклад 14 - складу 3 амоній або натрій можуть бути додані як цільові Наведені результати випробувань свідчать продукти, так і у вигляді відходів виробництва, що про високу ефективність добавки «Лігнопан Б-2», містять такі продукти, наприклад відходів коксохівикористання якої в бетоні в кількості 0,6-1,5% від мічного виробництва; маси цементу дозволяє отримати бетонну суміш з Добавку виготовляють за допомогою змішуприскореним терміном схоплювання та твердіння, вання вище зазначених компонентів. а також бетон підвищеної міцності. Склад добавок наведено в Таблиці 1. Таблиця 1 Склад добаки Компоненти добавки 1 1 0,02 0 10 55 Вуглекислий натрій Піногасник 139-282 Суперпластифікатор С-3 Лігнопан Б Тіосульфат натрію Роданистий амоній Роданистий натрій Сірчанокислий натрій 2 1 0,04 20 20 20 30 3 2 0,04 40 15 40 5 Вміст, мас. ч. 4 3 0,06 30 20 40 5 5 1 0,04 20 10 40 10 6 2 0,02 40 20 50 7 1 0,06 30 20 5 5 40 Таблиця 2 Приклади складу та якостей бетонних сумішей з добавкою «Лігнопан Б-2» № 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Характеристики бетонної суміші Склад бетону Цемент* 300 300 380 380 400 400 450 450 480 480 520 520 550 550 Пісок* 860 860 730 730 670 670 690 690 700 680 680 680 850 850 Щебінь* 1050 1050 1000 1000 1090 1090 1050 1050 1000 1000 1100 1100 800 800 * в кг/м3 ** в літрах *** в % мас від маси цементу Вода** 150 110 222 159 165 724 247 160 220 776 202 776 214 787 Добавка*** 1 1,5 0,7 1,4 1,2 0,9 0,6 О.К., см 3,0 3,0 17,0 17,5 7,5 7 18,0 78,5 19 19 12 12 1,5 1,5 В/Ц 0,5 0,37 0,58 0,42 0,42 0,37 0,55 0,36 0,46 0,37 0,39 0,34 0,39 0,33 Ц/В 2,0 2,71 1,73 2,37 2,38 3,23 1,82 2,78 2,18 2,77 2,57 2,95 2,57 3,03 Межа міцності при стисненні, МПа R01 R28 9,5 22,3 79,8 32,7 5,9 26,7 70,7 37,5 7,9 32,7 14,7 45,4 11,8 32,0 22,4 46,5 10,5 37,8 22,7 54,6 17,9 45,3 37,2 67,4 26,8 50,2 36,7 78,3 7 Комп’ютерна верстка А. Рябко 87481 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
