Робоче колесо осьового вентилятора

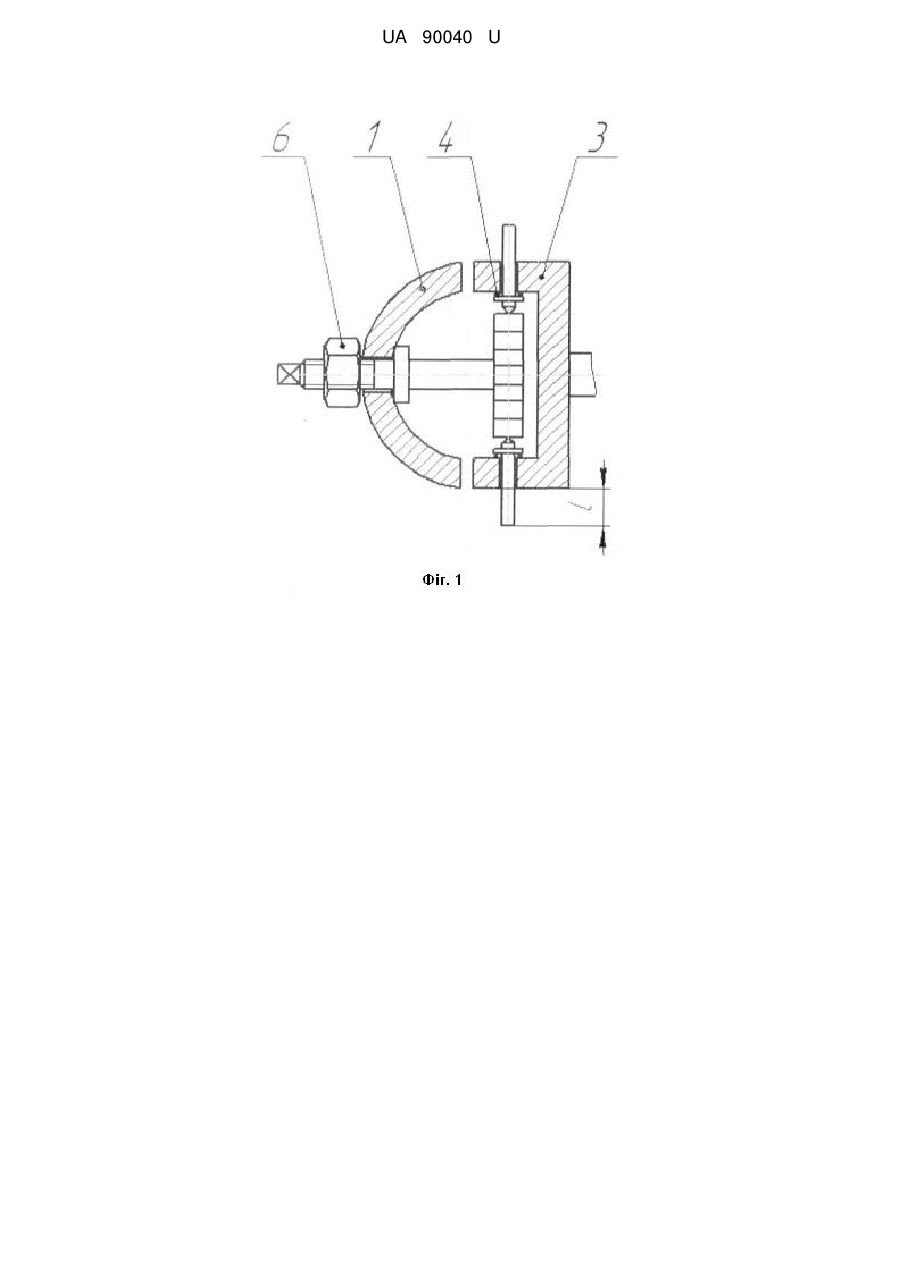

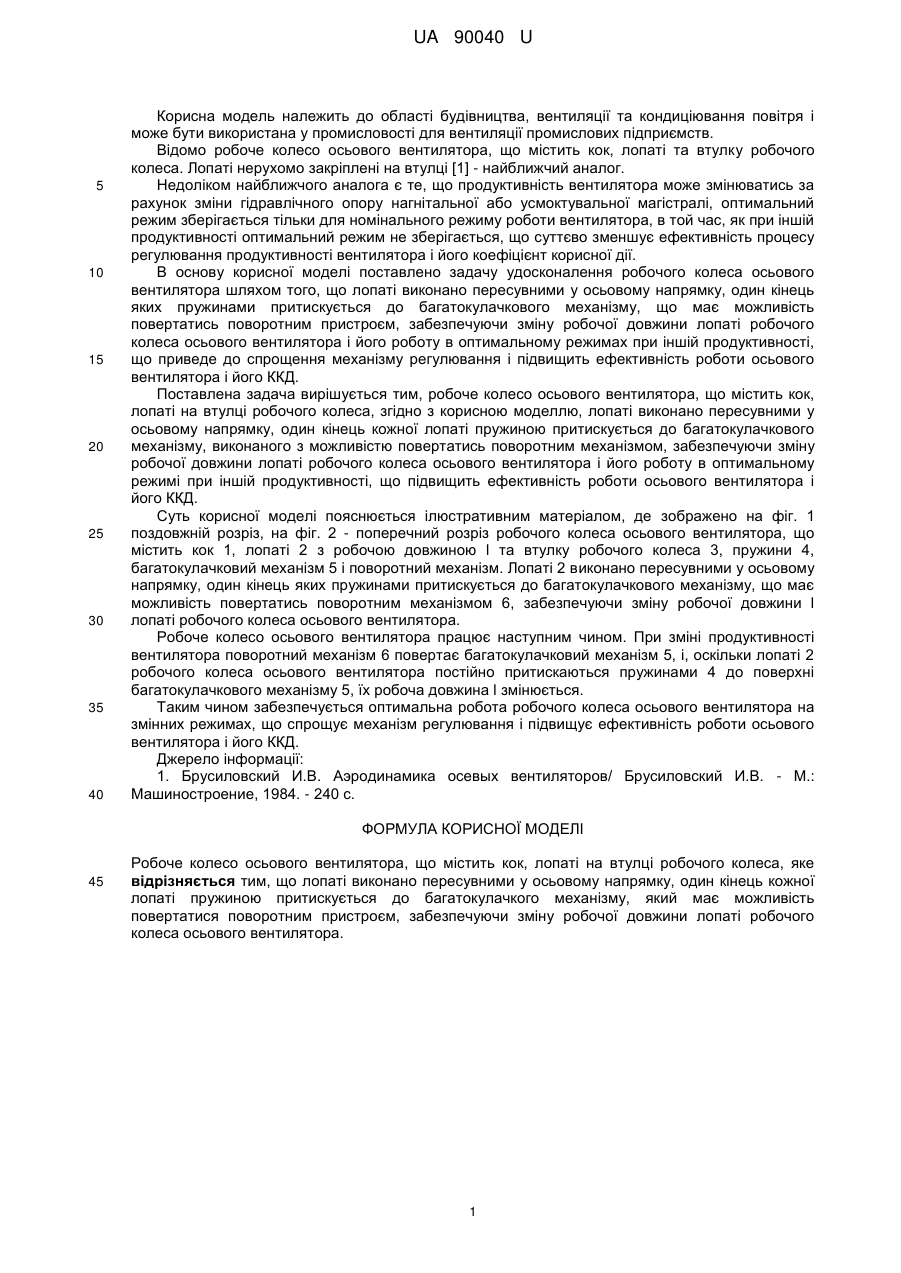

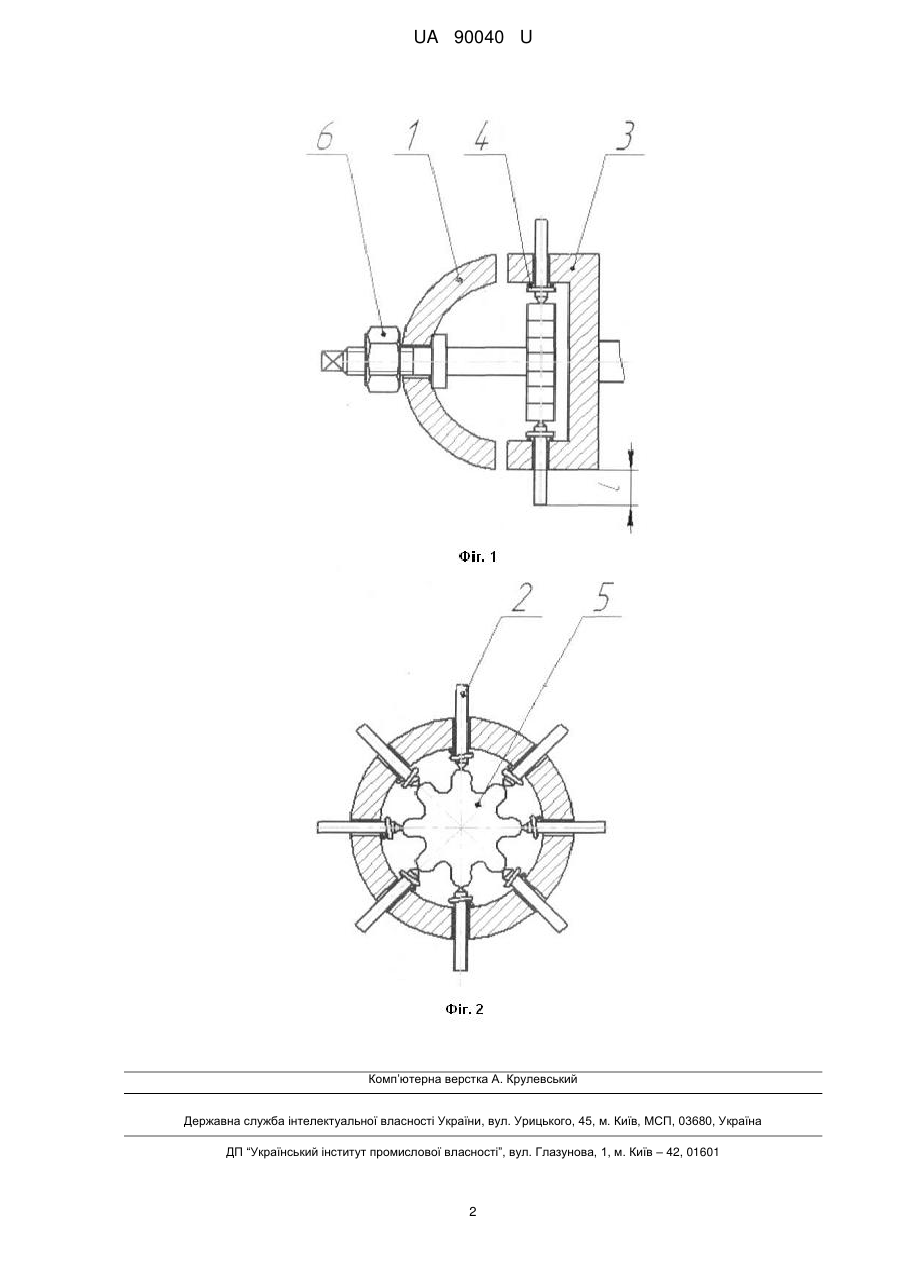

Реферат: Робоче колесо осьового вентилятора містить кок, лопаті, втулку, робоче колесо. Лопаті виконано пересувними у осьовому напрямку. Один кінець кожної лопаті пружиною притискується до багатокулачкого механізму, який має можливість повертатися поворотним пристроєм, забезпечуючи зміну робочої довжини лопаті робочого колега осьового вентилятора. UA 90040 U (12) UA 90040 U UA 90040 U 5 10 15 20 25 30 35 40 Корисна модель належить до області будівництва, вентиляції та кондиціювання повітря і може бути використана у промисловості для вентиляції промислових підприємств. Відомо робоче колесо осьового вентилятора, що містить кок, лопаті та втулку робочого колеса. Лопаті нерухомо закріплені на втулці [1] - найближчий аналог. Недоліком найближчого аналога є те, що продуктивність вентилятора може змінюватись за рахунок зміни гідравлічного опору нагнітальної або усмоктувальної магістралі, оптимальний режим зберігається тільки для номінального режиму роботи вентилятора, в той час, як при іншій продуктивності оптимальний режим не зберігається, що суттєво зменшує ефективність процесу регулювання продуктивності вентилятора і його коефіцієнт корисної дії. В основу корисної моделі поставлено задачу удосконалення робочого колеса осьового вентилятора шляхом того, що лопаті виконано пересувними у осьовому напрямку, один кінець яких пружинами притискується до багатокулачкового механізму, що має можливість повертатись поворотним пристроєм, забезпечуючи зміну робочої довжини лопаті робочого колеса осьового вентилятора і його роботу в оптимальному режимах при іншій продуктивності, що приведе до спрощення механізму регулювання і підвищить ефективність роботи осьового вентилятора і його ККД. Поставлена задача вирішується тим, робоче колесо осьового вентилятора, що містить кок, лопаті на втулці робочого колеса, згідно з корисною моделлю, лопаті виконано пересувними у осьовому напрямку, один кінець кожної лопаті пружиною притискується до багатокулачкового механізму, виконаного з можливістю повертатись поворотним механізмом, забезпечуючи зміну робочої довжини лопаті робочого колеса осьового вентилятора і його роботу в оптимальному режимі при іншій продуктивності, що підвищить ефективність роботи осьового вентилятора і його ККД. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено на фіг. 1 поздовжній розріз, на фіг. 2 - поперечний розріз робочого колеса осьового вентилятора, що містить кок 1, лопаті 2 з робочою довжиною l та втулку робочого колеса 3, пружини 4, багатокулачковий механізм 5 і поворотний механізм. Лопаті 2 виконано пересувними у осьовому напрямку, один кінець яких пружинами притискується до багатокулачкового механізму, що має можливість повертатись поворотним механізмом 6, забезпечуючи зміну робочої довжини l лопаті робочого колеса осьового вентилятора. Робоче колесо осьового вентилятора працює наступним чином. При зміні продуктивності вентилятора поворотний механізм 6 повертає багатокулачковий механізм 5, і, оскільки лопаті 2 робочого колеса осьового вентилятора постійно притискаються пружинами 4 до поверхні багатокулачкового механізму 5, їх робоча довжина l змінюється. Таким чином забезпечується оптимальна робота робочого колеса осьового вентилятора на змінних режимах, що спрощує механізм регулювання і підвищує ефективність роботи осьового вентилятора і його ККД. Джерело інформації: 1. Брусиловский И.В. Аэродинамика осевых вентиляторов/ Брусиловский И.В. - М.: Машиностроение, 1984. - 240 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робоче колесо осьового вентилятора, що містить кок, лопаті на втулці робочого колеса, яке відрізняється тим, що лопаті виконано пересувними у осьовому напрямку, один кінець кожної лопаті пружиною притискується до багатокулачкого механізму, який має можливість повертатися поворотним пристроєм, забезпечуючи зміну робочої довжини лопаті робочого колеса осьового вентилятора. 1 UA 90040 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
