Пожежний сповіщувач

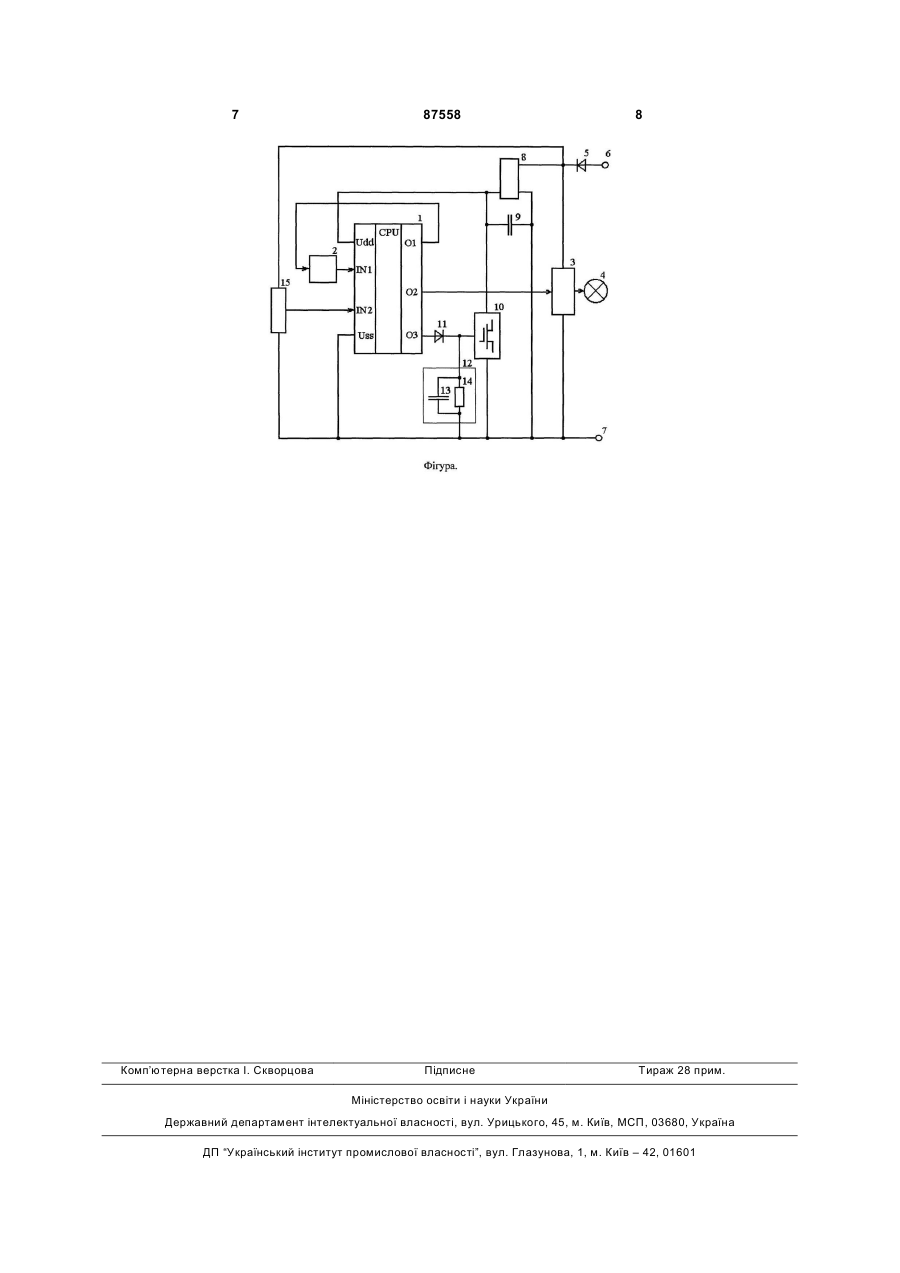

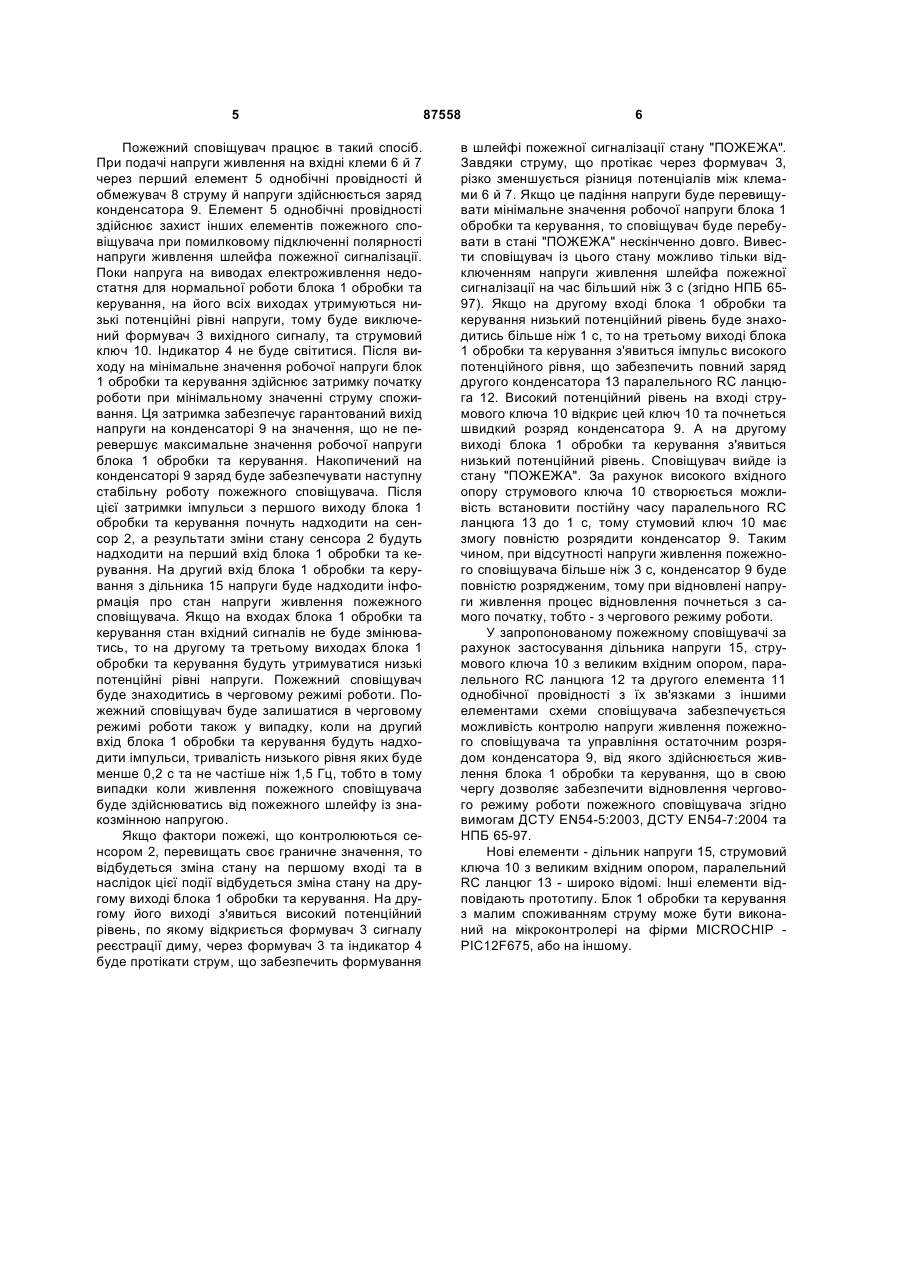

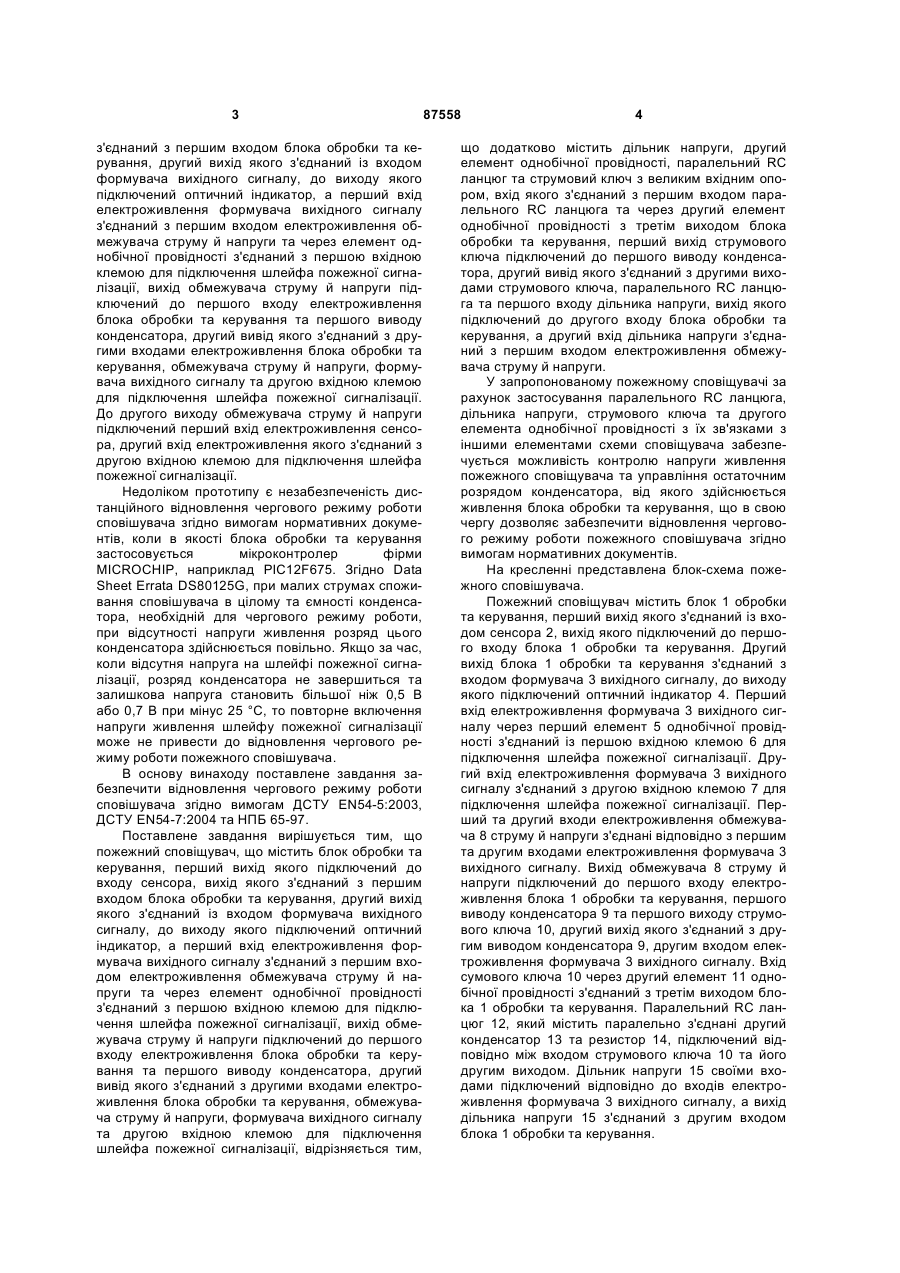

Пожежний сповіщувач, що містить блок обробки та керування, перший вихід якого підключений до входу сенсора, вихід якого з'єднаний з першим входом блока обробки та керування, другий вихід якого з'єднаний із входом формувача вихідного сигналу, до виходу якого підключений оптичний індикатор, а перший вхід електроживлення формувача вихідного сигналу з'єднаний з першим входом електроживлення обмежувача струму й напруги та через елемент однобічної провідності з'єднаний з першою вхідною клемою для підключення шлейфа пожежної сигналізації, вихід обме C2 2 (19) 1 3 з'єднаний з першим входом блока обробки та керування, другий вихід якого з'єднаний із входом формувача вихідного сигналу, до виходу якого підключений оптичний індикатор, а перший вхід електроживлення формувача вихідного сигналу з'єднаний з першим входом електроживлення обмежувача струму й напруги та через елемент однобічної провідності з'єднаний з першою вхідною клемою для підключення шлейфа пожежної сигналізації, вихід обмежувача струму й напруги підключений до першого входу електроживлення блока обробки та керування та першого виводу конденсатора, другий вивід якого з'єднаний з другими входами електроживлення блока обробки та керування, обмежувача струму й напруги, формувача вихідного сигналу та другою вхідною клемою для підключення шлейфа пожежної сигналізації. До другого виходу обмежувача струму й напруги підключений перший вхід електроживлення сенсора, другий вхід електроживлення якого з'єднаний з другою вхідною клемою для підключення шлейфа пожежної сигналізації. Недоліком прототипу є незабезпеченість дистанційного відновлення чергового режиму роботи сповішувача згідно вимогам нормативних документів, коли в якості блока обробки та керування застосовується мікроконтролер фірми MICROCHIP, наприклад PIC12F675. Згідно Data Sheet Errata DS80125G, при малих струмах споживання сповішувача в цілому та ємності конденсатора, необхідній для чергового режиму роботи, при відсутності напруги живлення розряд цього конденсатора здійснюється повільно. Якщо за час, коли відсутня напруга на шлейфі пожежної сигналізації, розряд конденсатора не завершиться та залишкова напруга становить більшої ніж 0,5 В або 0,7 В при мінус 25 °С, то повторне включення напруги живлення шлейфу пожежної сигналізації може не привести до відновлення чергового режиму роботи пожежного сповішувача. В основу винаходу поставлене завдання забезпечити відновлення чергового режиму роботи сповішувача згідно вимогам ДСТУ EN54-5:2003, ДСТУ EN54-7:2004 та НПБ 65-97. Поставлене завдання вирішується тим, що пожежний сповіщувач, що містить блок обробки та керування, перший вихід якого підключений до входу сенсора, вихід якого з'єднаний з першим входом блока обробки та керування, другий вихід якого з'єднаний із входом формувача вихідного сигналу, до виходу якого підключений оптичний індикатор, а перший вхід електроживлення формувача вихідного сигналу з'єднаний з першим входом електроживлення обмежувача струму й напруги та через елемент однобічної провідності з'єднаний з першою вхідною клемою для підключення шлейфа пожежної сигналізації, вихід обмежувача струму й напруги підключений до першого входу електроживлення блока обробки та керування та першого виводу конденсатора, другий вивід якого з'єднаний з другими входами електроживлення блока обробки та керування, обмежувача струму й напруги, формувача вихідного сигналу та другою вхідною клемою для підключення шлейфа пожежної сигналізації, відрізняється тим, 87558 4 що додатково містить дільник напруги, другий елемент однобічної провідності, паралельний RC ланцюг та струмовий ключ з великим вхідним опором, вхід якого з'єднаний з першим входом паралельного RC ланцюга та через другий елемент однобічної провідності з третім виходом блока обробки та керування, перший вихід струмового ключа підключений до першого виводу конденсатора, другий вивід якого з'єднаний з другими виходами струмового ключа, паралельного RC ланцюга та першого входу дільника напруги, вихід якого підключений до другого входу блока обробки та керування, а другий вхід дільника напруги з'єднаний з першим входом електроживлення обмежувача струму й напруги. У запропонованому пожежному сповіщувачі за рахунок застосування паралельного RC ланцюга, дільника напруги, струмового ключа та другого елемента однобічної провідності з їх зв'язками з іншими елементами схеми сповіщувача забезпечується можливість контролю напруги живлення пожежного сповіщувача та управління остаточним розрядом конденсатора, від якого здійснюється живлення блока обробки та керування, що в свою чергу дозволяє забезпечити відновлення чергового режиму роботи пожежного сповішувача згідно вимогам нормативних документів. На кресленні представлена блок-схема пожежного сповішувача. Пожежний сповіщувач містить блок 1 обробки та керування, перший вихід якого з'єднаний із входом сенсора 2, вихід якого підключений до першого входу блока 1 обробки та керування. Другий вихід блока 1 обробки та керування з'єднаний з входом формувача 3 вихідного сигналу, до виходу якого підключений оптичний індикатор 4. Перший вхід електроживлення формувача 3 вихідного сигналу через перший елемент 5 однобічної провідності з'єднаний із першою вхідною клемою 6 для підключення шлейфа пожежної сигналізації. Другий вхід електроживлення формувача 3 вихідного сигналу з'єднаний з другою вхідною клемою 7 для підключення шлейфа пожежної сигналізації. Перший та другий входи електроживлення обмежувача 8 струму й напруги з'єднані відповідно з першим та другим входами електроживлення формувача 3 вихідного сигналу. Вихід обмежувача 8 струму й напруги підключений до першого входу електроживлення блока 1 обробки та керування, першого виводу конденсатора 9 та першого виходу струмового ключа 10, другий вихід якого з'єднаний з другим виводом конденсатора 9, другим входом електроживлення формувача 3 вихідного сигналу. Вхід сумового ключа 10 через другий елемент 11 однобічної провідності з'єднаний з третім виходом блока 1 обробки та керування. Паралельний RC ланцюг 12, який містить паралельно з'єднані другий конденсатор 13 та резистор 14, підключений відповідно між входом струмового ключа 10 та його другим виходом. Дільник напруги 15 своїми входами підключений відповідно до входів електроживлення формувача 3 вихідного сигналу, а вихід дільника напруги 15 з'єднаний з другим входом блока 1 обробки та керування. 5 Пожежний сповіщувач працює в такий спосіб. При подачі напруги живлення на вхідні клеми 6 й 7 через перший елемент 5 однобічні провідності й обмежувач 8 струму й напруги здійснюється заряд конденсатора 9. Елемент 5 однобічні провідності здійснює захист інших елементів пожежного сповіщувача при помилковому підключенні полярності напруги живлення шлейфа пожежної сигналізації. Поки напруга на виводах електроживлення недостатня для нормальної роботи блока 1 обробки та керування, на його всіх виходах утримуються низькі потенційні рівні напруги, тому буде виключений формувач 3 вихідного сигналу, та струмовий ключ 10. Індикатор 4 не буде світитися. Після виходу на мінімальне значення робочої напруги блок 1 обробки та керування здійснює затримку початку роботи при мінімальному значенні струму споживання. Ця затримка забезпечує гарантований вихід напруги на конденсаторі 9 на значення, що не перевершує максимальне значення робочої напруги блока 1 обробки та керування. Накопичений на конденсаторі 9 заряд буде забезпечувати наступну стабільну роботу пожежного сповіщувача. Після цієї затримки імпульси з першого виходу блока 1 обробки та керування почнуть надходити на сенсор 2, а результати зміни стану сенсора 2 будуть надходити на перший вхід блока 1 обробки та керування. На другий вхід блока 1 обробки та керування з дільника 15 напруги буде надходити інформація про стан напруги живлення пожежного сповіщувача. Якщо на входах блока 1 обробки та керування стан вхідний сигналів не буде змінюватись, то на другому та третьому виходах блока 1 обробки та керування будуть утримуватися низькі потенційні рівні напруги. Пожежний сповіщувач буде знаходитись в черговому режимі роботи. Пожежний сповіщувач буде залишатися в черговому режимі роботи також у випадку, коли на другий вхід блока 1 обробки та керування будуть надходити імпульси, тривалість низького рівня яких буде менше 0,2 с та не частіше ніж 1,5 Гц, тобто в тому випадки коли живлення пожежного сповіщувача буде здійснюватись від пожежного шлейфу із знакозмінною напругою. Якщо фактори пожежі, що контролюються сенсором 2, перевищать своє граничне значення, то відбудеться зміна стану на першому вході та в наслідок цієї події відбудеться зміна стану на другому виході блока 1 обробки та керування. На другому його виході з'явиться високий потенційний рівень, по якому відкриється формувач 3 сигналу реєстрації диму, через формувач 3 та індикатор 4 буде протікати струм, що забезпечить формування 87558 6 в шлейфі пожежної сигналізації стану "ПОЖЕЖА". Завдяки струму, що протікає через формувач 3, різко зменшуєтьсярізниця потенціалів між клемами 6 й 7. Якщо це падіння напруги буде перевищувати мінімальне значення робочої напруги блока 1 обробки та керування, то сповіщувач буде перебувати в стані "ПОЖЕЖА" нескінченно довго. Вивести сповіщувач із цього стану можливо тільки відключенням напруги живлення шлейфа пожежної сигналізації на час більший ніж 3 с (згідно НПБ 6597). Якщо на другому вході блока 1 обробки та керування низький потенційний рівень буде знаходитись більше ніж 1 с, то на третьому виході блока 1 обробки та керування з'явиться імпульс високого потенційного рівня, що забезпечить повний заряд другого конденсатора 13 паралельного RC ланцюга 12. Високий потенційний рівень на вході струмового ключа 10 відкриє цей ключ 10 та почнеться швидкий розряд конденсатора 9. А на другому виході блока 1 обробки та керування з'явиться низький потенційний рівень. Сповіщувач вийде із стану "ПОЖЕЖА". За рахунок високого вхідного опору струмового ключа 10 створюється можливість встановити постійну часу паралельного RC ланцюга 13 до 1 с, тому стумовий ключ 10 має змогу повністю розрядити конденсатор 9. Таким чином, при відсутності напруги живлення пожежного сповіщувача більше ніж 3 с, конденсатор 9 буде повністю розрядженим, тому при відновлені напруги живлення процес відновлення почнеться з самого початку, тобто - з чергового режиму роботи. У запропонованому пожежному сповіщувачі за рахунок застосування дільника напруги 15, струмового ключа 10 з великим вхідним опором, паралельного RC ланцюга 12 та другого елемента 11 однобічної провідності з їх зв'язками з іншими елементами схеми сповіщувача забезпечується можливість контролю напруги живлення пожежного сповіщувача та управління остаточним розрядом конденсатора 9, від якого здійснюється живлення блока 1 обробки та керування, що в свою чергу дозволяє забезпечити відновлення чергового режиму роботи пожежного сповіщувача згідно вимогам ДСТУ EN54-5:2003, ДСТУ EN54-7:2004 та НПБ 65-97. Нові елементи - дільник напруги 15, струмовий ключа 10 з великим вхідним опором, паралельний RC ланцюг 13 - широко відомі. Інші елементи відповідають прототипу. Блок 1 обробки та керування з малим споживанням струму може бути виконаний на мікроконтролері на фірми MICROCHIP PIC12F675, або на іншому. 7 Комп’ютерна верстка І. Скворцова 87558 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
