Пристрій для здійснення ударної дії при нанесенні зображення на тверду поверхню

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 87557

Опубліковано: 27.07.2009

Автор: Магомедов Магомед Хабибович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для здійснення ударного впливу при нанесенні зображення на тверду поверхню, який містить корпус з алмазним або твердосплавним наконечником, причому вершина наконечника лежить на поздовжній осі симетрії корпуса, який відрізняється тим, що наконечник виконаний як неправильна піраміда з різними площами граней, які утворюють робочу частину наконечника, і різними кутами при їх вершинах.

2. Пристрій за п. 1, який відрізняється тим, що кількість граней знаходиться в інтервалі від трьох до тридцяти, тілесний кут заточки при вершині всієї неправильної піраміди знаходиться в інтервалі від 45° до 175°, а відношення висоти наконечника до довжини корпуса знаходиться в інтервалі від 0,006 до 0,96, при цьому корпус оснащений циліндричним хвостовиком, відношення діаметра хвостовика до діаметра корпуса знаходиться в інтервалі від 0,2 до 1,2, відношення довжини хвостовика до довжини корпуса знаходиться в інтервалі від 1,8 до 0,12.

Текст

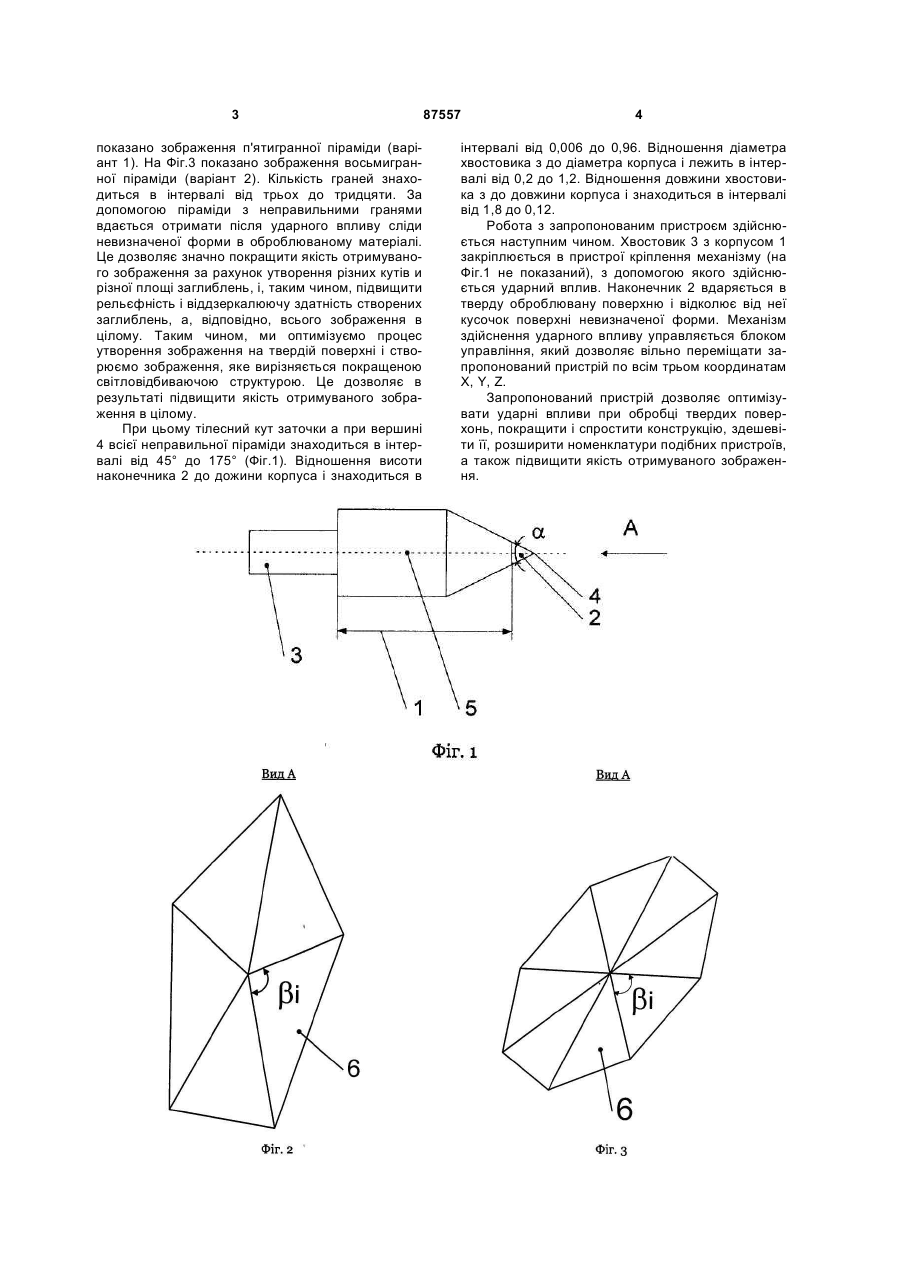

1. Пристрій для здійснення ударного впливу при нанесенні зображення на тверду поверхню, який містить корпус з алмазним або твердосплавним наконечником, причому вершина наконечника лежить на поздовжній осі симетрії корпуса, який 3 показано зображення п'ятигранної піраміди (варіант 1). На Фіг.3 показано зображення восьмигранної піраміди (варіант 2). Кількість граней знаходиться в інтервалі від трьох до тридцяти. За допомогою піраміди з неправильними гранями вдається отримати після ударного впливу сліди невизначеної форми в оброблюваному матеріалі. Це дозволяє значно покращити якість отримуваного зображення за рахунок утворення різних кутів и різної площі заглиблень, і, таким чином, підвищити рельєфність і віддзеркалюючу здатність створених заглиблень, а, відповідно, всього зображення в цілому. Таким чином, ми оптимізуємо процес утворення зображення на твердій поверхні і створюємо зображення, яке вирізняється покращеною світловідбиваючою структурою. Це дозволяє в результаті підвищити якість отримуваного зображення в цілому. При цьому тілесний кут заточки а при вершині 4 всієї неправильної піраміди знаходиться в інтервалі від 45° до 175° (Фіг.1). Відношення висоти наконечника 2 до дожини корпуса і знаходиться в 87557 4 інтервалі від 0,006 до 0,96. Відношення діаметра хвостовика з до діаметра корпуса і лежить в інтервалі від 0,2 до 1,2. Відношення довжини хвостовика з до довжини корпуса і знаходиться в інтервалі від 1,8 до 0,12. Робота з запропонованим пристроєм здійснюється наступним чином. Хвостовик 3 з корпусом 1 закріплюється в пристрої кріплення механізму (на Фіг.1 не показаний), з допомогою якого здійснюється ударний вплив. Наконечник 2 вдаряється в тверду оброблювану поверхню і відколює від неї кусочок поверхні невизначеної форми. Механізм здійснення ударного впливу управляється блоком управління, який дозволяє вільно переміщати запропонований пристрій по всім трьом координатам Χ, Υ, Ζ. Запропонований пристрій дозволяє оптимізувати ударні впливи при обробці твердих поверхонь, покращити і спростити конструкцію, здешевіти її, розширити номенклатури подібних пристроїв, а також підвищити якість отримуваного зображення. 5 Комп’ютерна верстка А. Рябко 87557 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for impact action at application of image on hard surface

Автори англійською

Mahomedov Mahomed Khabibovych

Назва патенту російською

Устройство для осуществления ударного воздействия при нанесении изображения на твердую поверхность

Автори російською

Магомедов Магомед Хабибович

МПК / Мітки

МПК: B44B 3/00

Мітки: ударної, здійснення, дії, тверду, пристрій, зображення, нанесенні, поверхню
