Конструкція дослідницької установки для вивчення корозійної стійкості деталей технологічного обладнання

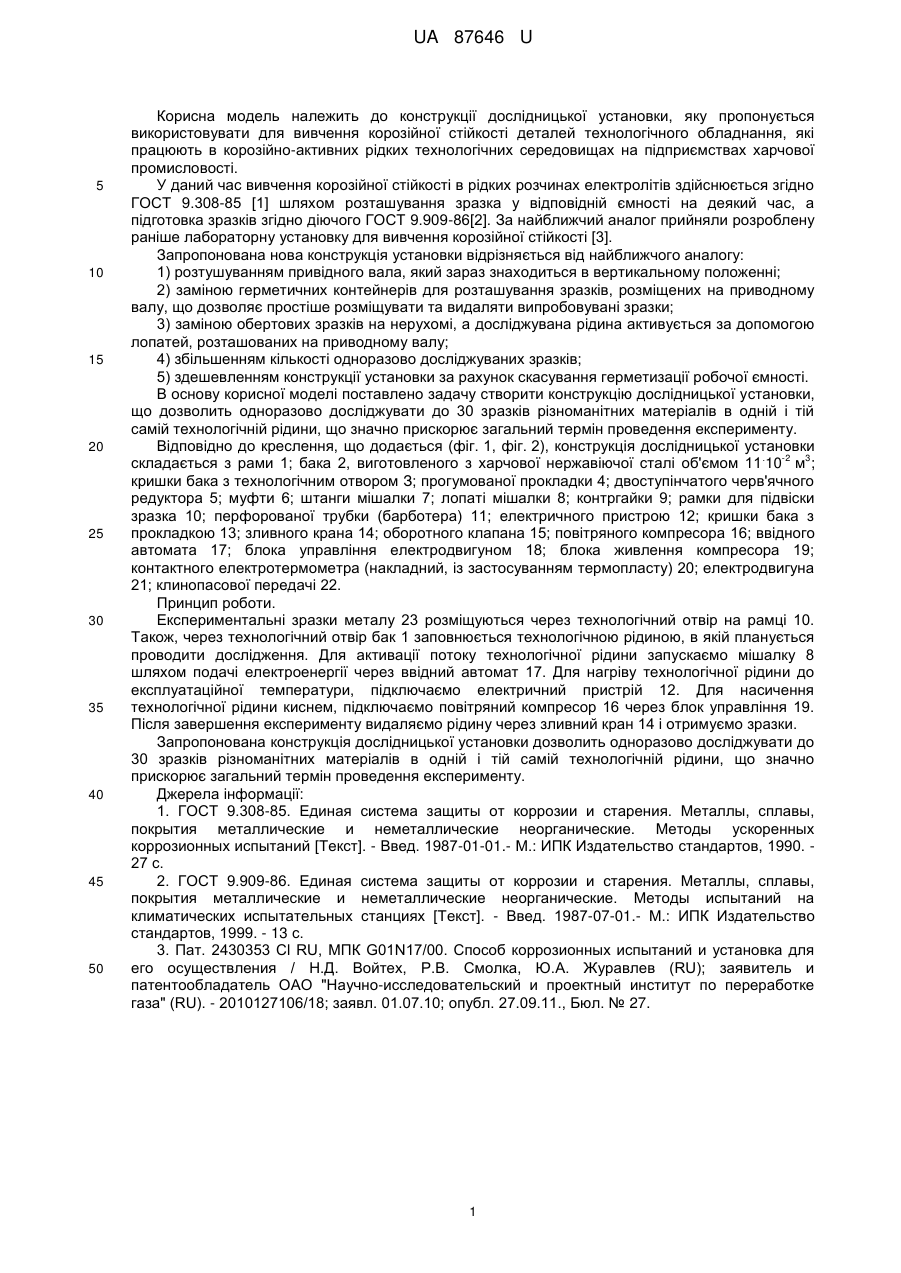

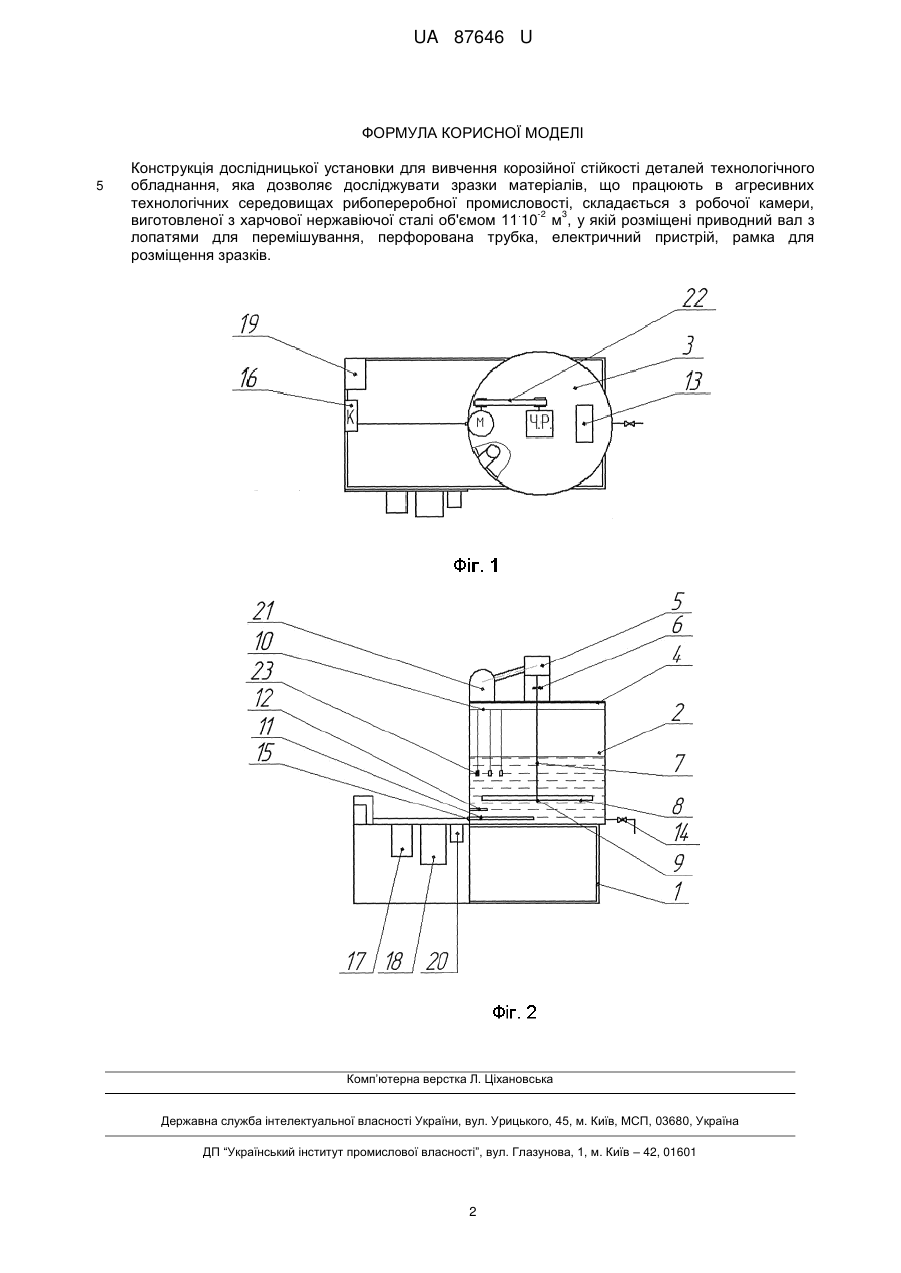

Реферат: Конструкція дослідницької установки для вивчення корозійній стійкості деталей технологічного обладнання складається з робочої камери, виготовленої з харчової нержавіючої сталі об'ємом . -2 3 11 10 м , у якій розміщені приводний вал з лопатями для перемішування, перфорована трубка, електричний пристрій, рамка для розміщення зразків. UA 87646 U (54) КОНСТРУКЦІЯ ДОСЛІДНИЦЬКОЇ УСТАНОВКИ ДЛЯ ВИВЧЕННЯ КОРОЗІЙНОЇ СТІЙКОСТІ ДЕТАЛЕЙ ТЕХНОЛОГІЧНОГО ОБЛАДНАННЯ UA 87646 U UA 87646 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до конструкції дослідницької установки, яку пропонується використовувати для вивчення корозійної стійкості деталей технологічного обладнання, які працюють в корозійно-активних рідких технологічних середовищах на підприємствах харчової промисловості. У даний час вивчення корозійної стійкості в рідких розчинах електролітів здійснюється згідно ГОСТ 9.308-85 [1] шляхом розташування зразка у відповідній ємності на деякий час, а підготовка зразків згідно діючого ГОСТ 9.909-86[2]. За найближчий аналог прийняли розроблену раніше лабораторну установку для вивчення корозійної стійкості [3]. Запропонована нова конструкція установки відрізняється від найближчого аналогу: 1) розтушуванням привідного вала, який зараз знаходиться в вертикальному положенні; 2) заміною герметичних контейнерів для розташування зразків, розміщених на приводному валу, що дозволяє простіше розміщувати та видаляти випробовувані зразки; 3) заміною обертових зразків на нерухомі, а досліджувана рідина активується за допомогою лопатей, розташованих на приводному валу; 4) збільшенням кількості одноразово досліджуваних зразків; 5) здешевленням конструкції установки за рахунок скасування герметизації робочої ємності. В основу корисної моделі поставлено задачу створити конструкцію дослідницької установки, що дозволить одноразово досліджувати до 30 зразків різноманітних матеріалів в одній і тій самій технологічній рідини, що значно прискорює загальний термін проведення експерименту. Відповідно до креслення, що додається (фіг. 1, фіг. 2), конструкція дослідницької установки . -2 3 складається з рами 1; бака 2, виготовленого з харчової нержавіючої сталі об'ємом 11 10 м ; кришки бака з технологічним отвором З; прогумованої прокладки 4; двоступінчатого черв'ячного редуктора 5; муфти 6; штанги мішалки 7; лопаті мішалки 8; контргайки 9; рамки для підвіски зразка 10; перфорованої трубки (барботера) 11; електричного пристрою 12; кришки бака з прокладкою 13; зливного крана 14; оборотного клапана 15; повітряного компресора 16; ввідного автомата 17; блока управління електродвигуном 18; блока живлення компресора 19; контактного електротермометра (накладний, із застосуванням термопласту) 20; електродвигуна 21; клинопасової передачі 22. Принцип роботи. Експериментальні зразки металу 23 розміщуються через технологічний отвір на рамці 10. Також, через технологічний отвір бак 1 заповнюється технологічною рідиною, в якій планується проводити дослідження. Для активації потоку технологічної рідини запускаємо мішалку 8 шляхом подачі електроенергії через ввідний автомат 17. Для нагріву технологічної рідини до експлуатаційної температури, підключаємо електричний пристрій 12. Для насичення технологічної рідини киснем, підключаємо повітряний компресор 16 через блок управління 19. Після завершення експерименту видаляємо рідину через зливний кран 14 і отримуємо зразки. Запропонована конструкція дослідницької установки дозволить одноразово досліджувати до 30 зразків різноманітних матеріалів в одній і тій самій технологічній рідини, що значно прискорює загальний термін проведення експерименту. Джерела інформації: 1. ГОСТ 9.308-85. Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний [Текст]. - Введ. 1987-01-01.- М.: ИПК Издательство стандартов, 1990. 27 с. 2. ГОСТ 9.909-86. Единая система защиты от коррозии и старения. Металлы, сплавы, покрытия металлические и неметаллические неорганические. Методы испытаний на климатических испытательных станциях [Текст]. - Введ. 1987-07-01.- М.: ИПК Издательство стандартов, 1999. - 13 с. 3. Пат. 2430353 Cl RU, МПК G01N17/00. Способ коррозионных испытаний и установка для его осуществления / Н.Д. Войтех, Р.В. Смолка, Ю.А. Журавлев (RU); заявитель и патентообладатель ОАО "Научно-исследовательский и проектный институт по переработке газа" (RU). - 2010127106/18; заявл. 01.07.10; опубл. 27.09.11., Бюл. № 27. 1 UA 87646 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Конструкція дослідницької установки для вивчення корозійної стійкості деталей технологічного обладнання, яка дозволяє досліджувати зразки матеріалів, що працюють в агресивних технологічних середовищах рибопереробної промисловості, складається з робочої камери, . -2 3 виготовленої з харчової нержавіючої сталі об'ємом 11 10 м , у якій розміщені приводний вал з лопатями для перемішування, перфорована трубка, електричний пристрій, рамка для розміщення зразків. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
