Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу

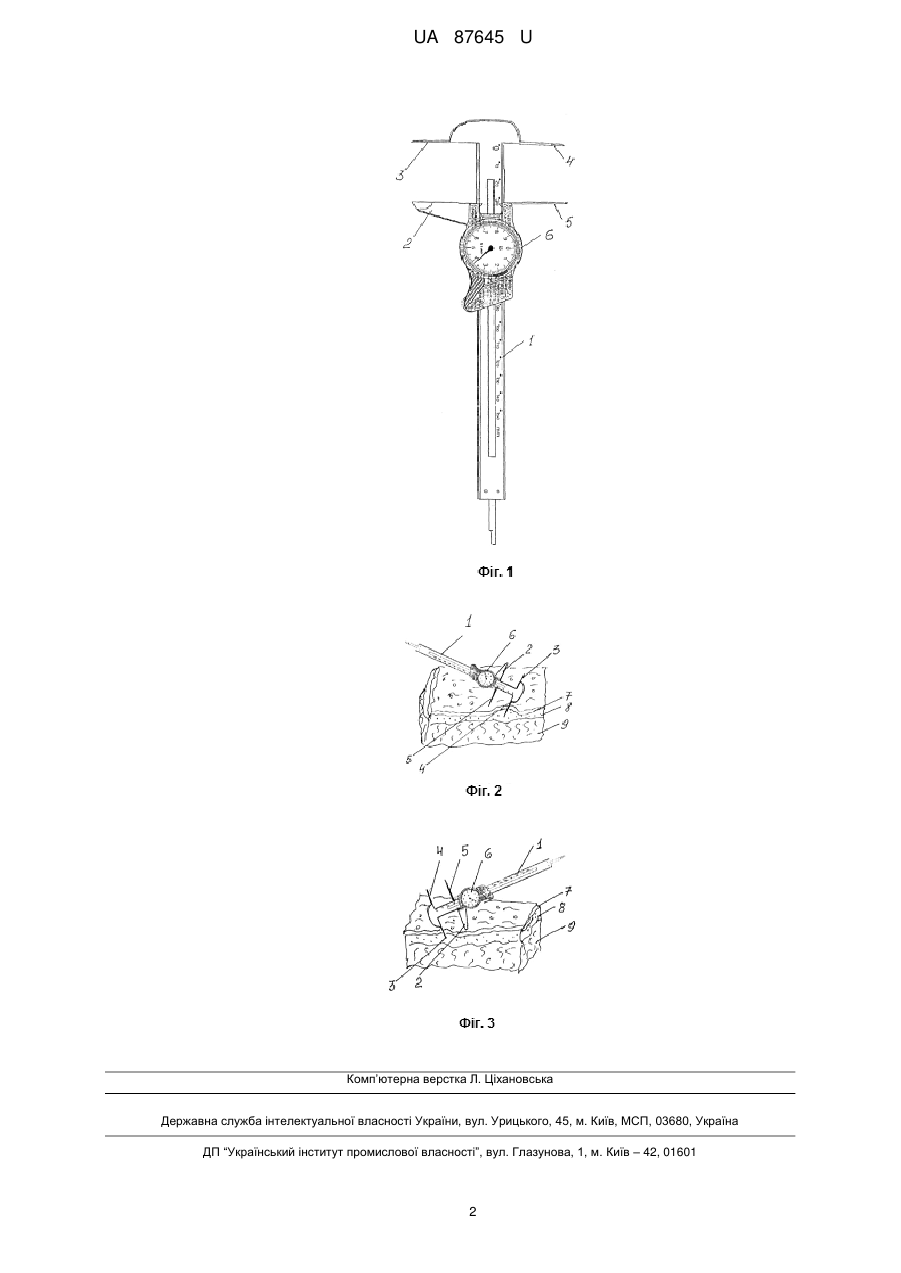

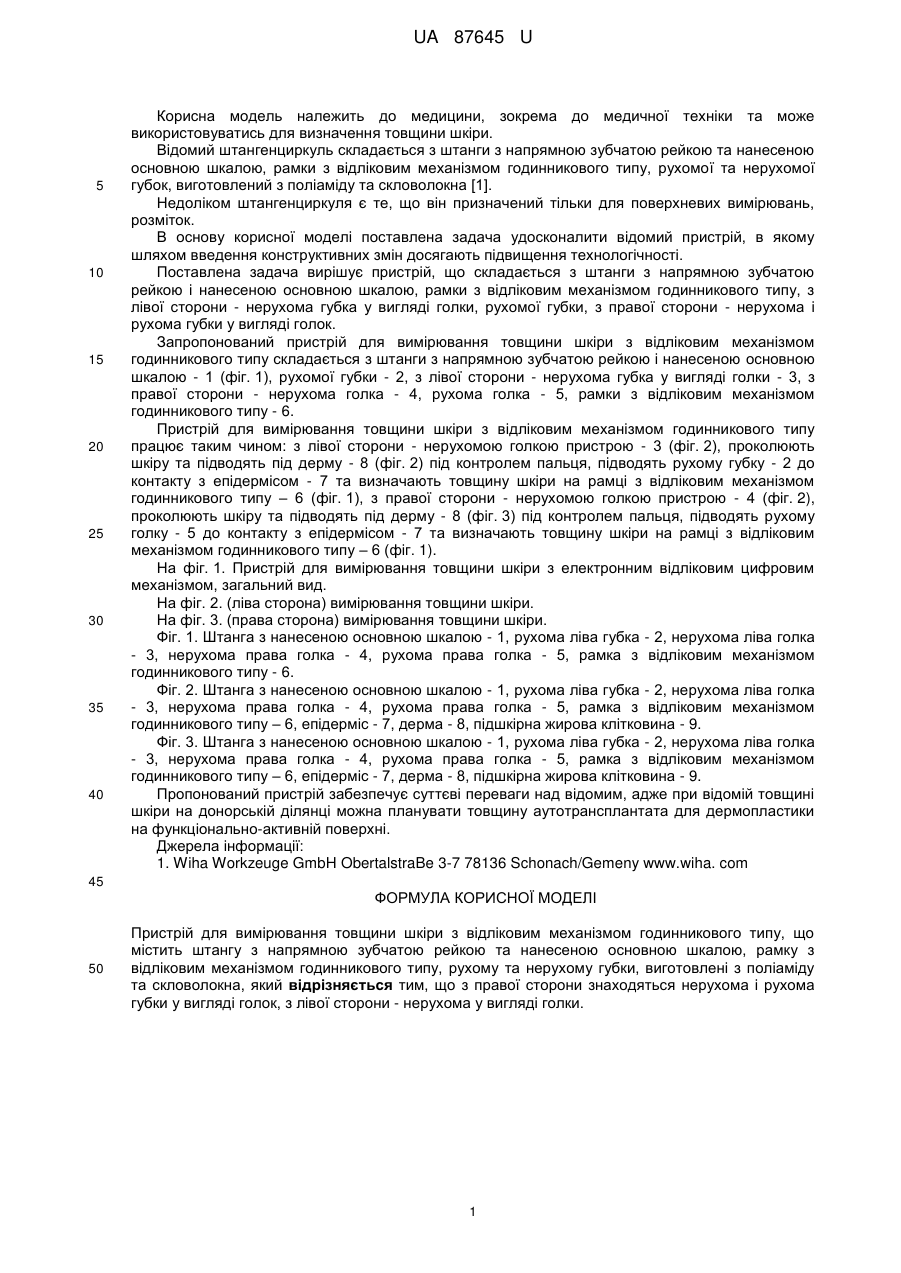

Реферат: Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з відліковим механізмом годинникового типу, рухому та нерухому губки, виготовлені з поліаміду та скловолокна. З правої сторони знаходяться нерухома і рухома губки у вигляді голок, з лівої сторони - нерухома у вигляді голки. UA 87645 U (12) UA 87645 U UA 87645 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішує пристрій, що складається з штанги з напрямною зубчатою рейкою і нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, з лівої сторони - нерухома губка у вигляді голки, рухомої губки, з правої сторони - нерухома і рухома губки у вигляді голок. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою і нанесеною основною шкалою - 1 (фіг. 1), рухомої губки - 2, з лівої сторони - нерухома губка у вигляді голки - 3, з правої сторони - нерухома голка - 4, рухома голка - 5, рамки з відліковим механізмом годинникового типу - 6. Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу працює таким чином: з лівої сторони - нерухомою голкою пристрою - 3 (фіг. 2), проколюють шкіру та підводять під дерму - 8 (фіг. 2) під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом - 7 та визначають товщину шкіри на рамці з відліковим механізмом годинникового типу – 6 (фіг. 1), з правої сторони - нерухомою голкою пристрою - 4 (фіг. 2), проколюють шкіру та підводять під дерму - 8 (фіг. 3) під контролем пальця, підводять рухому голку - 5 до контакту з епідермісом - 7 та визначають товщину шкіри на рамці з відліковим механізмом годинникового типу – 6 (фіг. 1). На фіг. 1. Пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом, загальний вид. На фіг. 2. (ліва сторона) вимірювання товщини шкіри. На фіг. 3. (права сторона) вимірювання товщини шкіри. Фіг. 1. Штанга з нанесеною основною шкалою - 1, рухома ліва губка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права голка - 5, рамка з відліковим механізмом годинникового типу - 6. Фіг. 2. Штанга з нанесеною основною шкалою - 1, рухома ліва губка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права голка - 5, рамка з відліковим механізмом годинникового типу – 6, епідерміс - 7, дерма - 8, підшкірна жирова клітковина - 9. Фіг. 3. Штанга з нанесеною основною шкалою - 1, рухома ліва губка - 2, нерухома ліва голка - 3, нерухома права голка - 4, рухома права голка - 5, рамка з відліковим механізмом годинникового типу – 6, епідерміс - 7, дерма - 8, підшкірна жирова клітковина - 9. Пропонований пристрій забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантата для дермопластики на функціонально-активній поверхні. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalstraBe 3-7 78136 Schonach/Gemeny www.wiha. com 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з відліковим механізмом годинникового типу, рухому та нерухому губки, виготовлені з поліаміду та скловолокна, який відрізняється тим, що з правої сторони знаходяться нерухома і рухома губки у вигляді голок, з лівої сторони - нерухома у вигляді голки. 1 UA 87645 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
