Спосіб селективної розробки вугільних родовищ із закладкою виробленого простору

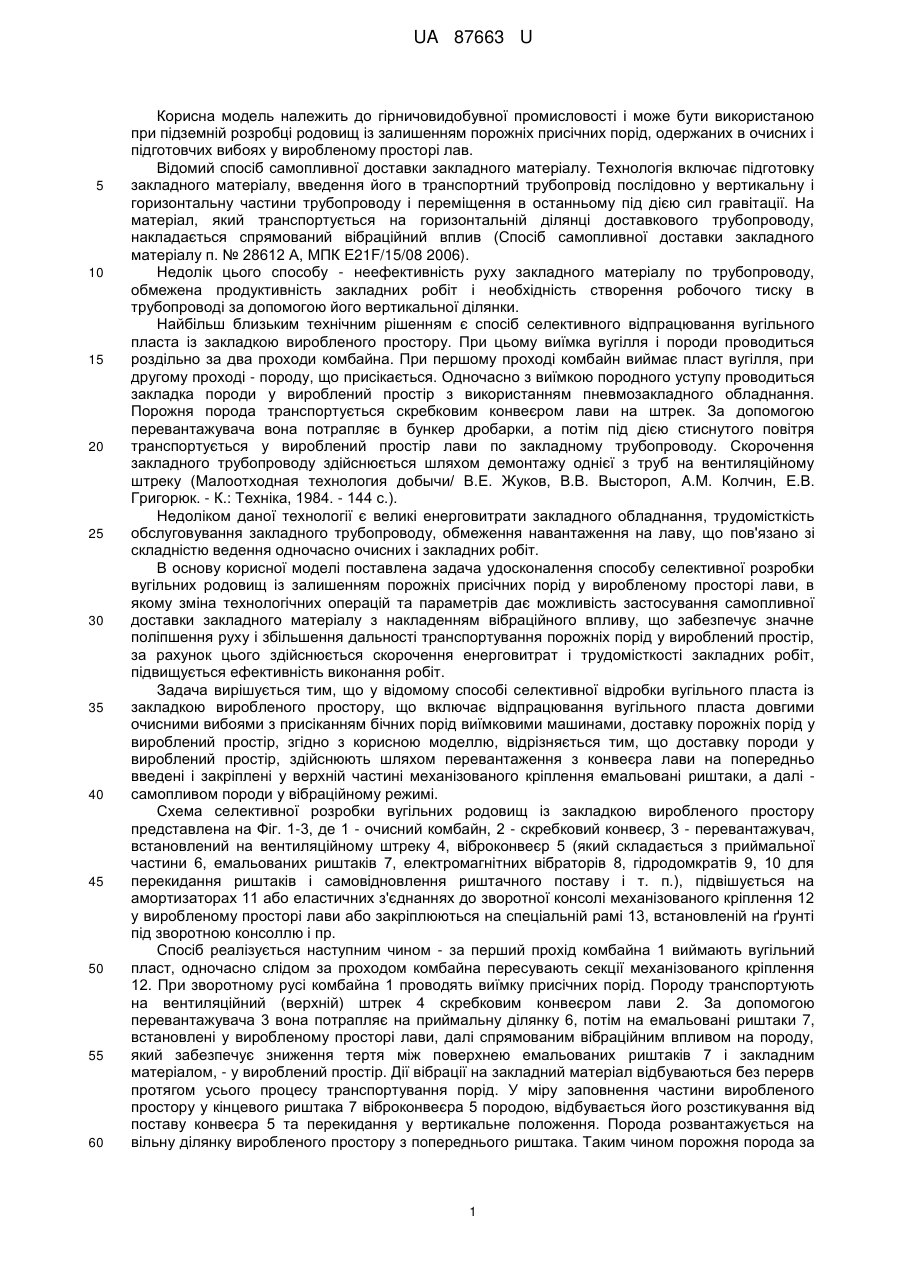

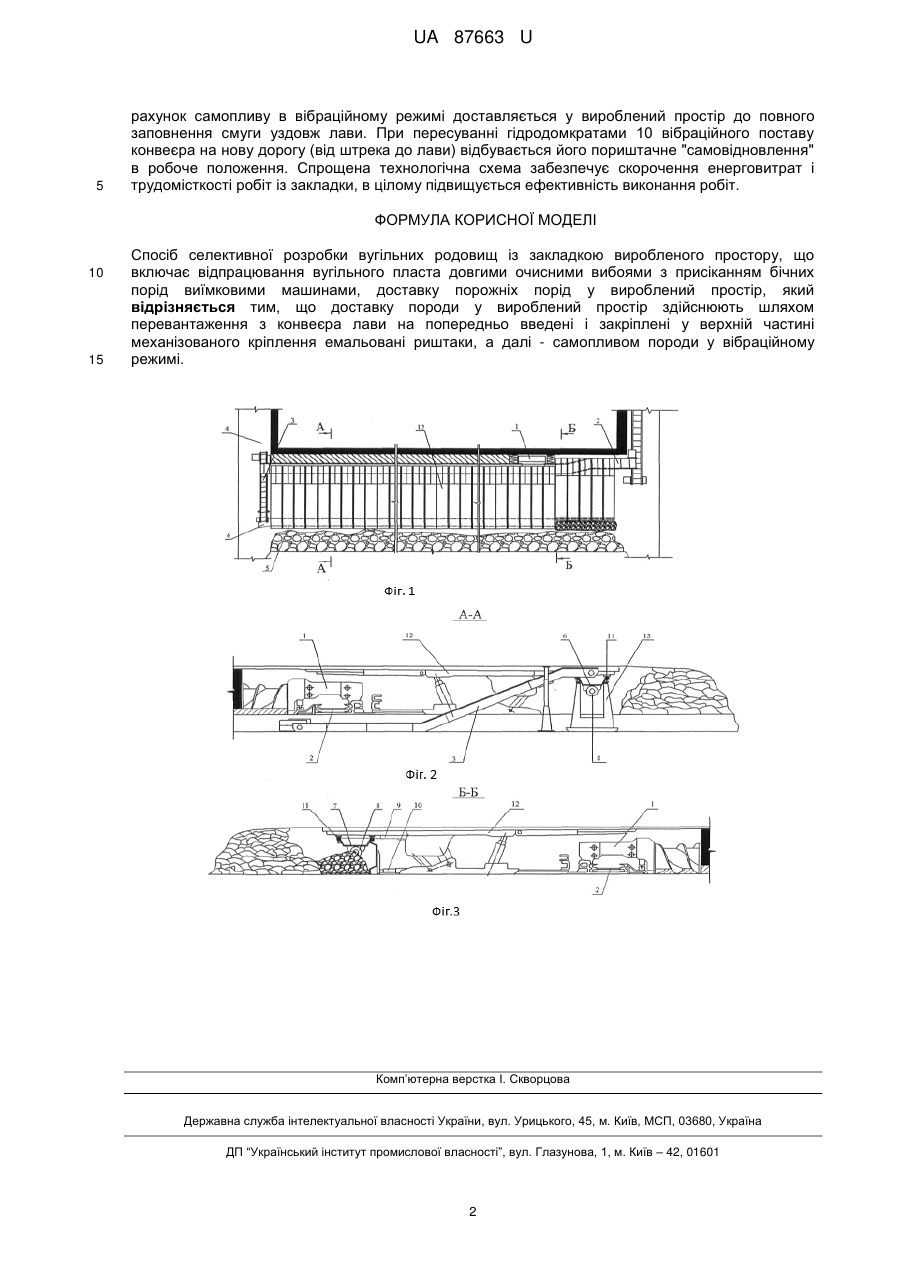

Реферат: Спосіб селективної розробки вугільних родовищ із закладкою виробленого простору, що включає відпрацювання вугільного пласта довгими очисними вибоями з присіканням бічних порід виїмковими машинами, доставку порожніх порід у вироблений простір. Доставку породи у вироблений простір здійснюють шляхом перевантаження з конвеєра лави на попередньо введені і закріплені у верхній частині механізованого кріплення емальовані риштаки, а далі самопливом породи у вібраційному режимі. UA 87663 U (54) СПОСІБ СЕЛЕКТИВНОЇ РОЗРОБКИ ВУГІЛЬНИХ РОДОВИЩ ІЗ ЗАКЛАДКОЮ ВИРОБЛЕНОГО ПРОСТОРУ UA 87663 U UA 87663 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничовидобувної промисловості і може бути використаною при підземній розробці родовищ із залишенням порожніх присічних порід, одержаних в очисних і підготовчих вибоях у виробленому просторі лав. Відомий спосіб самопливної доставки закладного матеріалу. Технологія включає підготовку закладного матеріалу, введення його в транспортний трубопровід послідовно у вертикальну і горизонтальну частини трубопроводу і переміщення в останньому під дією сил гравітації. На матеріал, який транспортується на горизонтальній ділянці доставкового трубопроводу, накладається спрямований вібраційний вплив (Спосіб самопливної доставки закладного матеріалу п. № 28612 А, МПК E21F/15/08 2006). Недолік цього способу - неефективність руху закладного матеріалу по трубопроводу, обмежена продуктивність закладних робіт і необхідність створення робочого тиску в трубопроводі за допомогою його вертикальної ділянки. Найбільш близьким технічним рішенням є спосіб селективного відпрацювання вугільного пласта із закладкою виробленого простору. При цьому виїмка вугілля і породи проводиться роздільно за два проходи комбайна. При першому проході комбайн виймає пласт вугілля, при другому проході - породу, що присікається. Одночасно з виїмкою породного уступу проводиться закладка породи у вироблений простір з використанням пневмозакладного обладнання. Порожня порода транспортується скребковим конвеєром лави на штрек. За допомогою перевантажувача вона потрапляє в бункер дробарки, а потім під дією стиснутого повітря транспортується у вироблений простір лави по закладному трубопроводу. Скорочення закладного трубопроводу здійснюється шляхом демонтажу однієї з труб на вентиляційному штреку (Малоотходная технология добычи/ В.Е. Жуков, В.В. Выстороп, A.M. Колчин, Е.В. Григорюк. - К.: Техніка, 1984. - 144 с.). Недоліком даної технології є великі енерговитрати закладного обладнання, трудомісткість обслуговування закладного трубопроводу, обмеження навантаження на лаву, що пов'язано зі складністю ведення одночасно очисних і закладних робіт. В основу корисної моделі поставлена задача удосконалення способу селективної розробки вугільних родовищ із залишенням порожніх присічних порід у виробленому просторі лави, в якому зміна технологічних операцій та параметрів дає можливість застосування самопливної доставки закладного матеріалу з накладенням вібраційного впливу, що забезпечує значне поліпшення руху і збільшення дальності транспортування порожніх порід у вироблений простір, за рахунок цього здійснюється скорочення енерговитрат і трудомісткості закладних робіт, підвищується ефективність виконання робіт. Задача вирішується тим, що у відомому способі селективної відробки вугільного пласта із закладкою виробленого простору, що включає відпрацювання вугільного пласта довгими очисними вибоями з присіканням бічних порід виїмковими машинами, доставку порожніх порід у вироблений простір, згідно з корисною моделлю, відрізняється тим, що доставку породи у вироблений простір, здійснюють шляхом перевантаження з конвеєра лави на попередньо введені і закріплені у верхній частині механізованого кріплення емальовані риштаки, а далі самопливом породи у вібраційному режимі. Схема селективної розробки вугільних родовищ із закладкою виробленого простору представлена на Фіг. 1-3, де 1 - очисний комбайн, 2 - скребковий конвеєр, 3 - перевантажувач, встановлений на вентиляційному штреку 4, віброконвеєр 5 (який складається з приймальної частини 6, емальованих риштаків 7, електромагнітних вібраторів 8, гідродомкратів 9, 10 для перекидання риштаків і самовідновлення риштачного поставу і т. п.), підвішується на амортизаторах 11 або еластичних з'єднаннях до зворотної консолі механізованого кріплення 12 у виробленому просторі лави або закріплюються на спеціальній рамі 13, встановленій на ґрунті під зворотною консоллю і пр. Спосіб реалізується наступним чином - за перший прохід комбайна 1 виймають вугільний пласт, одночасно слідом за проходом комбайна пересувають секції механізованого кріплення 12. При зворотному русі комбайна 1 проводять виїмку присічних порід. Породу транспортують на вентиляційний (верхній) штрек 4 скребковим конвеєром лави 2. За допомогою перевантажувача 3 вона потрапляє на приймальну ділянку 6, потім на емальовані риштаки 7, встановлені у виробленому просторі лави, далі спрямованим вібраційним впливом на породу, який забезпечує зниження тертя між поверхнею емальованих риштаків 7 і закладним матеріалом, - у вироблений простір. Дії вібрації на закладний матеріал відбуваються без перерв протягом усього процесу транспортування порід. У міру заповнення частини виробленого простору у кінцевого риштака 7 віброконвеєра 5 породою, відбувається його розстикування від поставу конвеєра 5 та перекидання у вертикальне положення. Порода розвантажується на вільну ділянку виробленого простору з попереднього риштака. Таким чином порожня порода за 1 UA 87663 U 5 рахунок самопливу в вібраційному режимі доставляється у вироблений простір до повного заповнення смуги уздовж лави. При пересуванні гідродомкратами 10 вібраційного поставу конвеєра на нову дорогу (від штрека до лави) відбувається його пориштачне "самовідновлення" в робоче положення. Спрощена технологічна схема забезпечує скорочення енерговитрат і трудомісткості робіт із закладки, в цілому підвищується ефективність виконання робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб селективної розробки вугільних родовищ із закладкою виробленого простору, що включає відпрацювання вугільного пласта довгими очисними вибоями з присіканням бічних порід виїмковими машинами, доставку порожніх порід у вироблений простір, який відрізняється тим, що доставку породи у вироблений простір здійснюють шляхом перевантаження з конвеєра лави на попередньо введені і закріплені у верхній частині механізованого кріплення емальовані риштаки, а далі - самопливом породи у вібраційному режимі. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
