Конструкція ручки шомпола для нарізної зброї дрібних калібрів

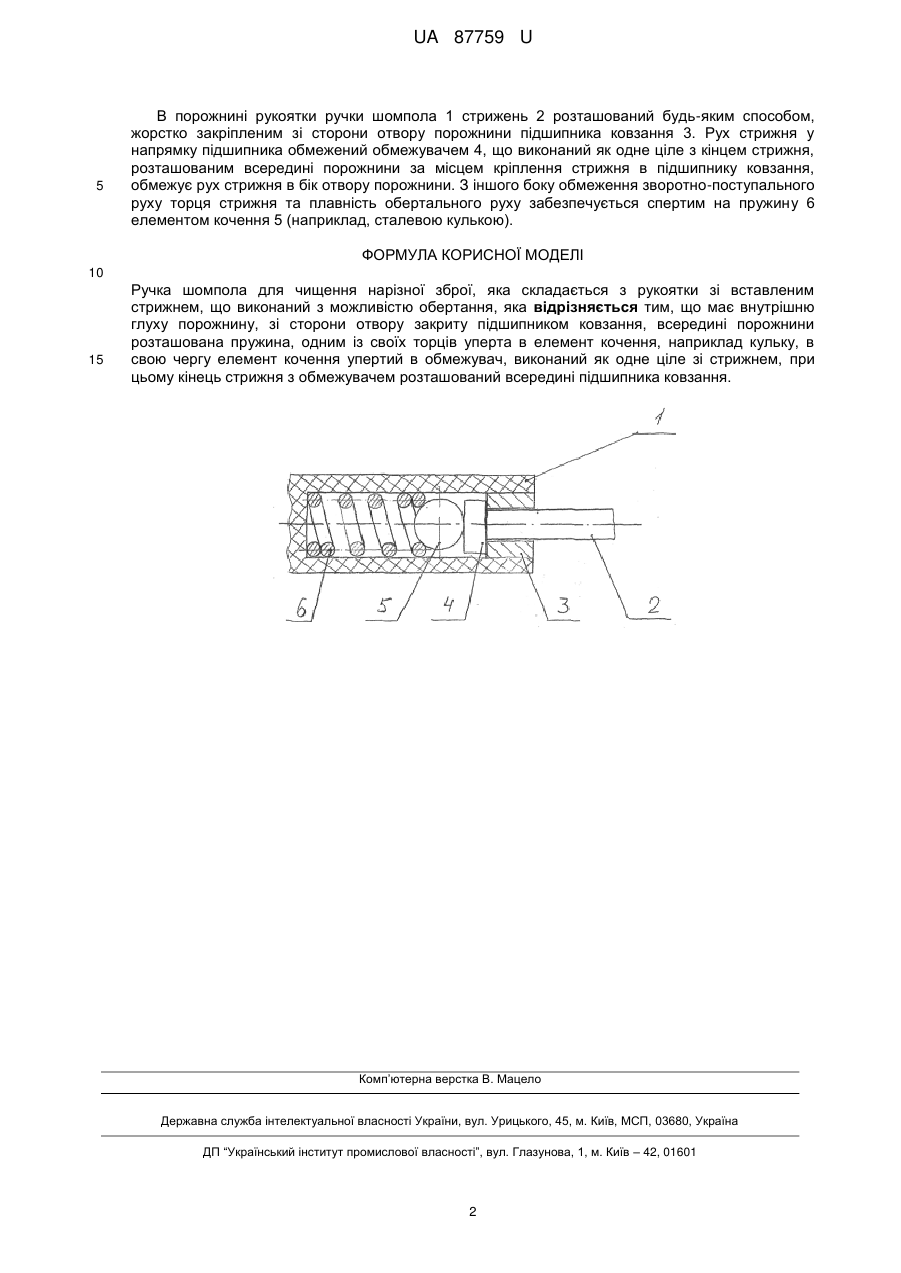

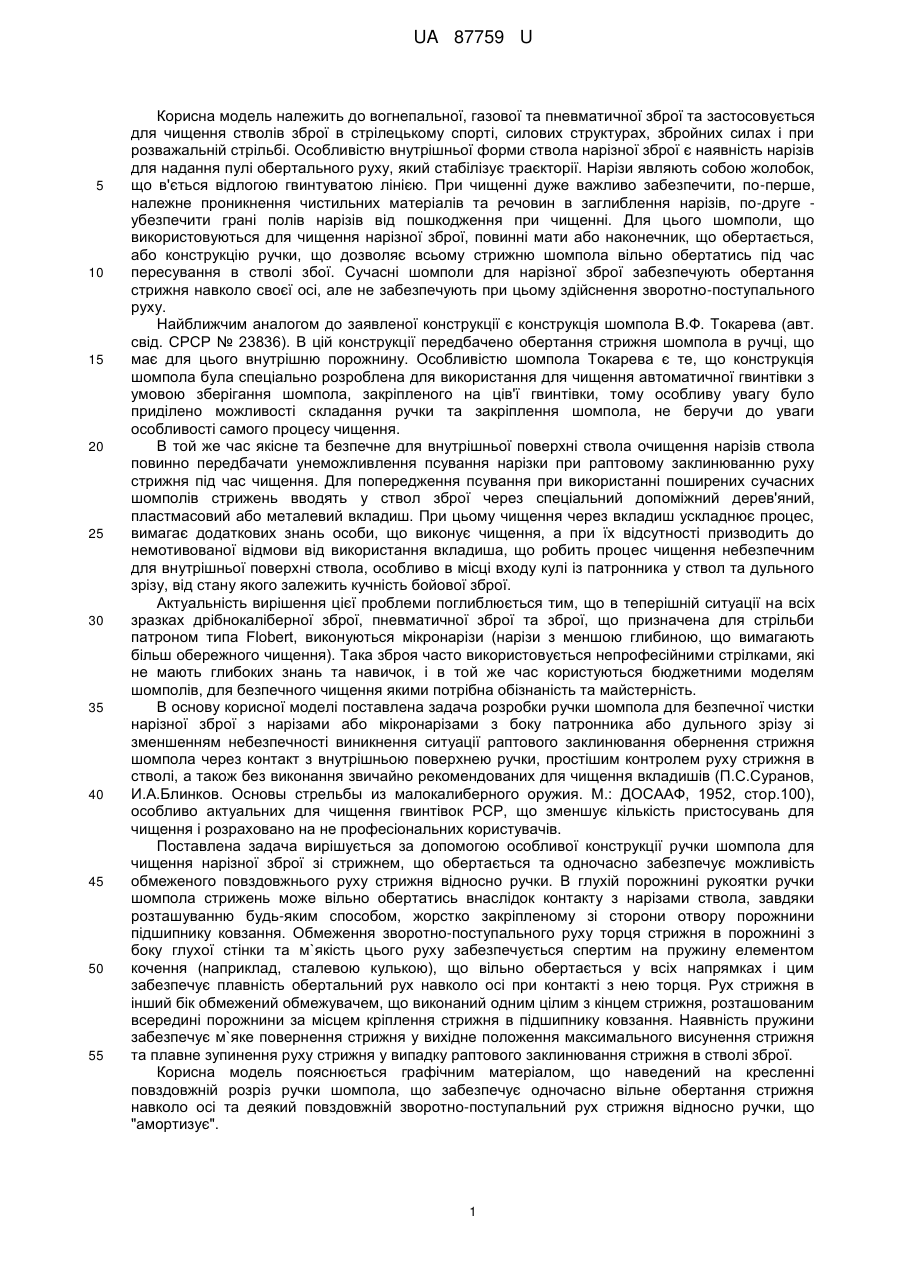

Реферат: UA 87759 U UA 87759 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вогнепальної, газової та пневматичної зброї та застосовується для чищення стволів зброї в стрілецькому спорті, силових структурах, збройних силах і при розважальній стрільбі. Особливістю внутрішньої форми ствола нарізної зброї є наявність нарізів для надання пулі обертального руху, який стабілізує траєкторії. Нарізи являють собою жолобок, що в'ється відлогою гвинтуватою лінією. При чищенні дуже важливо забезпечити, по-перше, належне проникнення чистильних матеріалів та речовин в заглиблення нарізів, по-друге убезпечити грані полів нарізів від пошкодження при чищенні. Для цього шомполи, що використовуються для чищення нарізної зброї, повинні мати або наконечник, що обертається, або конструкцію ручки, що дозволяє всьому стрижню шомпола вільно обертатись під час пересування в стволі збої. Сучасні шомполи для нарізної зброї забезпечують обертання стрижня навколо своєї осі, але не забезпечують при цьому здійснення зворотно-поступального руху. Найближчим аналогом до заявленої конструкції є конструкція шомпола В.Ф. Токарева (авт. свід. СРСР № 23836). В цій конструкції передбачено обертання стрижня шомпола в ручці, що має для цього внутрішню порожнину. Особливістю шомпола Токарева є те, що конструкція шомпола була спеціально розроблена для використання для чищення автоматичної гвинтівки з умовою зберігання шомпола, закріпленого на ців'ї гвинтівки, тому особливу увагу було приділено можливості складання ручки та закріплення шомпола, не беручи до уваги особливості самого процесу чищення. В той же час якісне та безпечне для внутрішньої поверхні ствола очищення нарізів ствола повинно передбачати унеможливлення псування нарізки при раптовому заклинюванню руху стрижня під час чищення. Для попередження псування при використанні поширених сучасних шомполів стрижень вводять у ствол зброї через спеціальний допоміжний дерев'яний, пластмасовий або металевий вкладиш. При цьому чищення через вкладиш ускладнює процес, вимагає додаткових знань особи, що виконує чищення, а при їх відсутності призводить до немотивованої відмови від використання вкладиша, що робить процес чищення небезпечним для внутрішньої поверхні ствола, особливо в місці входу кулі із патронника у ствол та дульного зрізу, від стану якого залежить кучність бойової зброї. Актуальність вирішення цієї проблеми поглиблюється тим, що в теперішній ситуації на всіх зразках дрібнокаліберної зброї, пневматичної зброї та зброї, що призначена для стрільби патроном типа Flobert, виконуються мікронарізи (нарізи з меншою глибиною, що вимагають більш обережного чищення). Така зброя часто використовується непрофесійними стрілками, які не мають глибоких знань та навичок, і в той же час користуються бюджетними моделям шомполів, для безпечного чищення якими потрібна обізнаність та майстерність. В основу корисної моделі поставлена задача розробки ручки шомпола для безпечної чистки нарізної зброї з нарізами або мікронарізами з боку патронника або дульного зрізу зі зменшенням небезпечності виникнення ситуації раптового заклинювання обернення стрижня шомпола через контакт з внутрішньою поверхнею ручки, простішим контролем руху стрижня в стволі, а також без виконання звичайно рекомендованих для чищення вкладишів (П.С.Суранов, И.А.Блинков. Основы стрельбы из малокалиберного оружия. М.: ДОСААФ, 1952, стор.100), особливо актуальних для чищення гвинтівок РСР, що зменшує кількість пристосувань для чищення і розраховано на не професіональних користувачів. Поставлена задача вирішується за допомогою особливої конструкції ручки шомпола для чищення нарізної зброї зі стрижнем, що обертається та одночасно забезпечує можливість обмеженого повздовжнього руху стрижня відносно ручки. В глухій порожнині рукоятки ручки шомпола стрижень може вільно обертатись внаслідок контакту з нарізами ствола, завдяки розташуванню будь-яким способом, жорстко закріпленому зі сторони отвору порожнини підшипнику ковзання. Обмеження зворотно-поступального руху торця стрижня в порожнині з боку глухої стінки та м`якість цього руху забезпечується спертим на пружину елементом кочення (наприклад, сталевою кулькою), що вільно обертається у всіх напрямках і цим забезпечує плавність обертальний рух навколо осі при контакті з нею торця. Рух стрижня в інший бік обмежений обмежувачем, що виконаний одним цілим з кінцем стрижня, розташованим всередині порожнини за місцем кріплення стрижня в підшипнику ковзання. Наявність пружини забезпечує м`яке повернення стрижня у вихідне положення максимального висунення стрижня та плавне зупинення руху стрижня у випадку раптового заклинювання стрижня в стволі зброї. Корисна модель пояснюється графічним матеріалом, що наведений на кресленні повздовжній розріз ручки шомпола, що забезпечує одночасно вільне обертання стрижня навколо осі та деякий повздовжній зворотно-поступальний рух стрижня відносно ручки, що "амортизує". 1 UA 87759 U 5 В порожнині рукоятки ручки шомпола 1 стрижень 2 розташований будь-яким способом, жорстко закріпленим зі сторони отвору порожнини підшипника ковзання 3. Рух стрижня у напрямку підшипника обмежений обмежувачем 4, що виконаний як одне ціле з кінцем стрижня, розташованим всередині порожнини за місцем кріплення стрижня в підшипнику ковзання, обмежує рух стрижня в бік отвору порожнини. З іншого боку обмеження зворотно-поступального руху торця стрижня та плавність обертального руху забезпечується спертим на пружину 6 елементом кочення 5 (наприклад, сталевою кулькою). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Ручка шомпола для чищення нарізної зброї, яка складається з рукоятки зі вставленим стрижнем, що виконаний з можливістю обертання, яка відрізняється тим, що має внутрішню глуху порожнину, зі сторони отвору закриту підшипником ковзання, всередині порожнини розташована пружина, одним із своїх торців уперта в елемент кочення, наприклад кульку, в свою чергу елемент кочення упертий в обмежувач, виконаний як одне ціле зі стрижнем, при цьому кінець стрижня з обмежувачем розташований всередині підшипника ковзання. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
