Ствол нарізної вогнепальної зброї

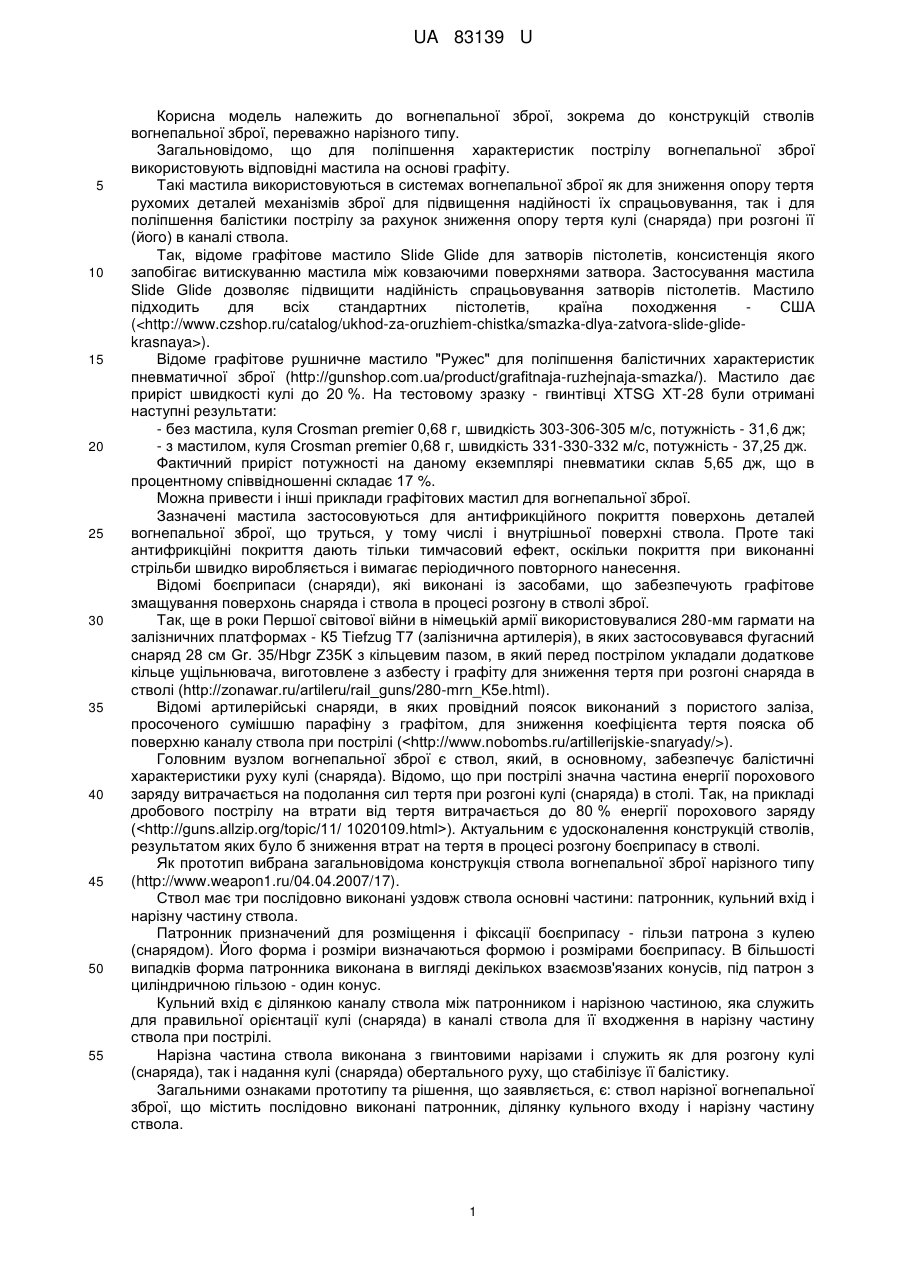

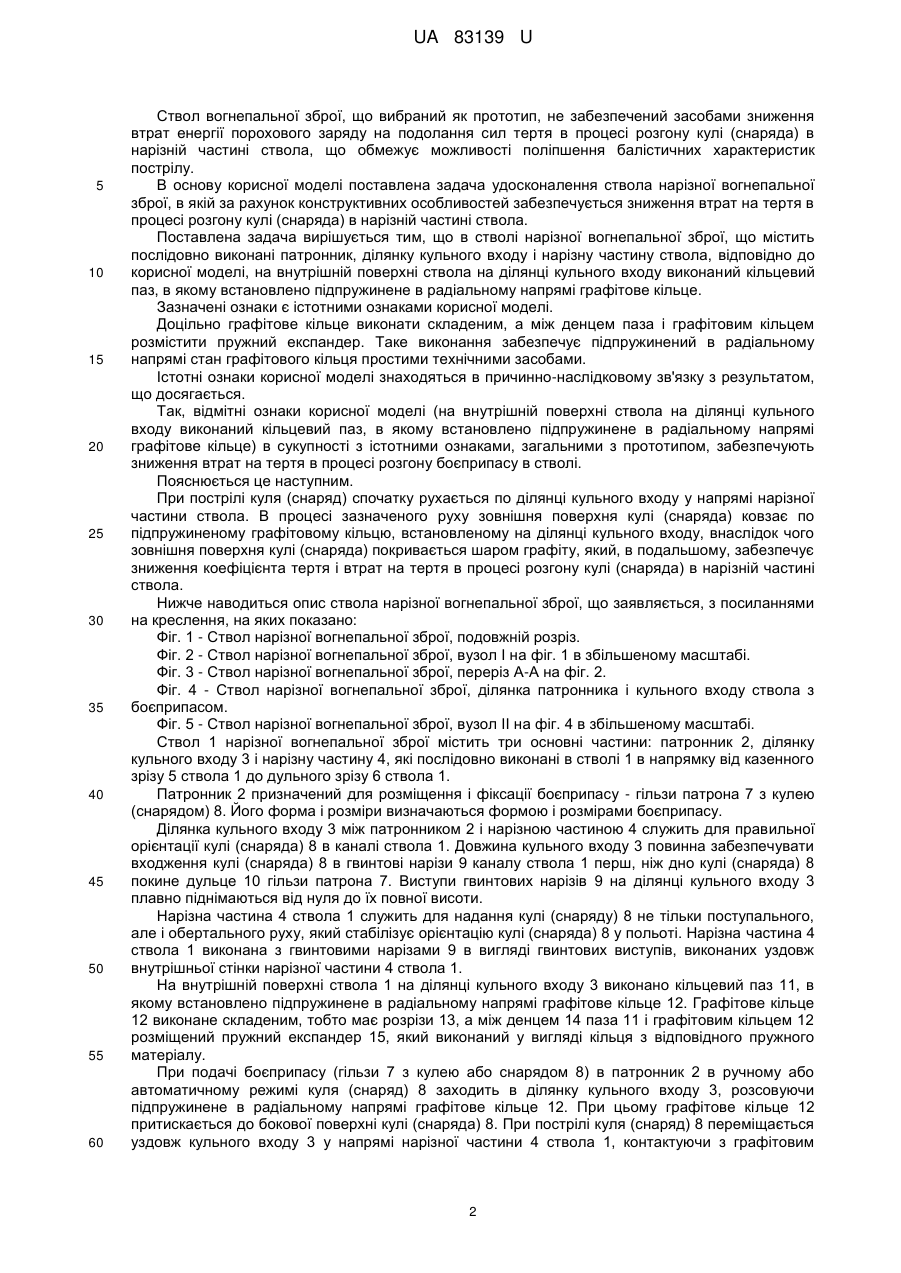

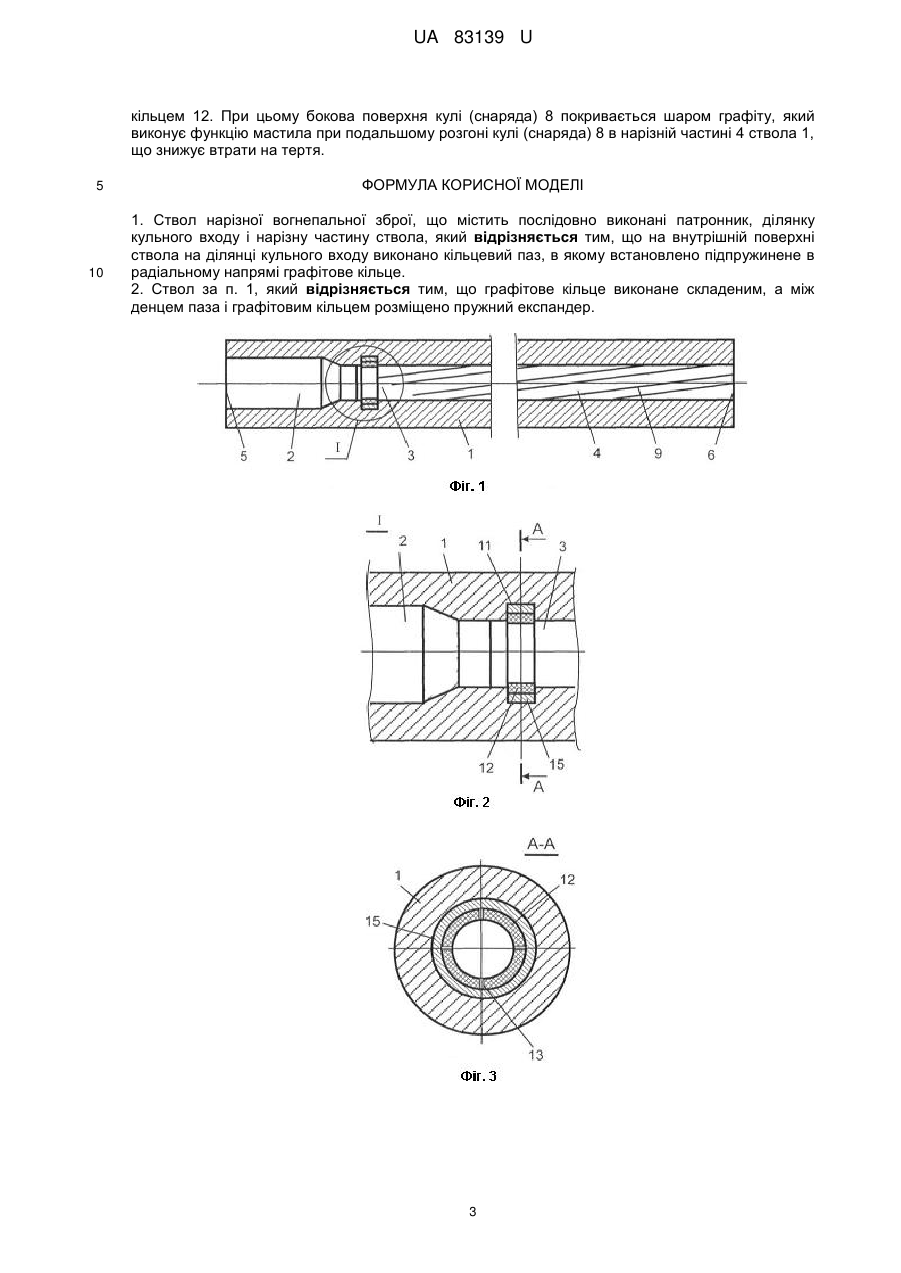

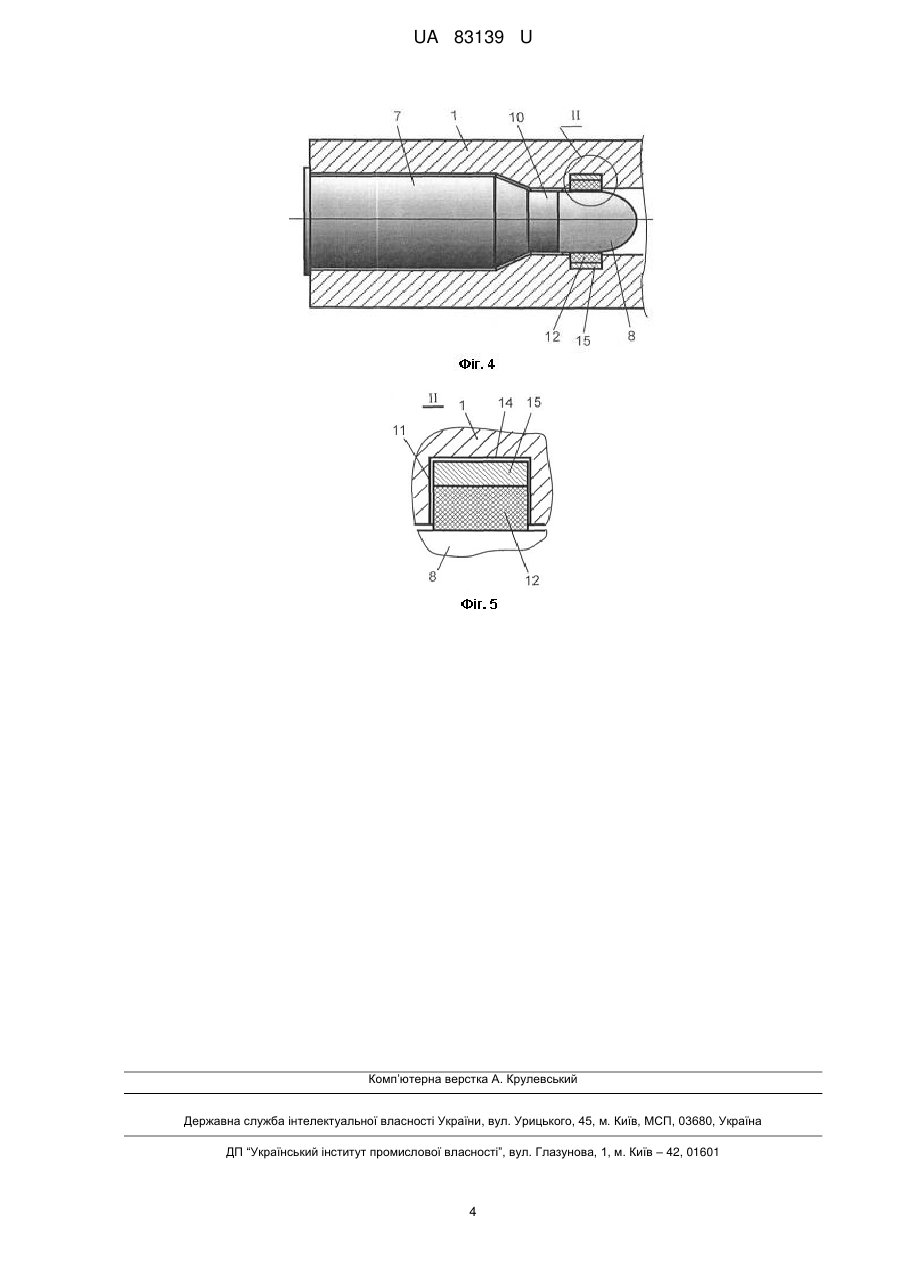

Реферат: Ствол нарізної вогнепальної зброї містить послідовно виконані патронник, ділянку кульного входу і нарізну частину ствола. На внутрішній поверхні ствола на ділянці кульного входу виконано кільцевий паз, в якому встановлено підпружинене в радіальному напрямі графітове кільце. UA 83139 U (12) UA 83139 U UA 83139 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вогнепальної зброї, зокрема до конструкцій стволів вогнепальної зброї, переважно нарізного типу. Загальновідомо, що для поліпшення характеристик пострілу вогнепальної зброї використовують відповідні мастила на основі графіту. Такі мастила використовуються в системах вогнепальної зброї як для зниження опору тертя рухомих деталей механізмів зброї для підвищення надійності їх спрацьовування, так і для поліпшення балістики пострілу за рахунок зниження опору тертя кулі (снаряда) при розгоні її (його) в каналі ствола. Так, відоме графітове мастило Slide Glide для затворів пістолетів, консистенція якого запобігає витискуванню мастила між ковзаючими поверхнями затвора. Застосування мастила Slide Glide дозволяє підвищити надійність спрацьовування затворів пістолетів. Мастило підходить для всіх стандартних пістолетів, країна походження США (). Відоме графітове рушничне мастило "Ружес" для поліпшення балістичних характеристик пневматичної зброї (http://gunshop.com.ua/product/grafitnaja-ruzhejnaja-smazka/). Мастило дає приріст швидкості кулі до 20 %. На тестовому зразку - гвинтівці XTSG ХТ-28 були отримані наступні результати: - без мастила, куля Crosman premier 0,68 г, швидкість 303-306-305 м/с, потужність - 31,6 дж; - з мастилом, куля Crosman premier 0,68 г, швидкість 331-330-332 м/с, потужність - 37,25 дж. Фактичний приріст потужності на даному екземплярі пневматики склав 5,65 дж, що в процентному співвідношенні складає 17 %. Можна привести і інші приклади графітових мастил для вогнепальної зброї. Зазначені мастила застосовуються для антифрикційного покриття поверхонь деталей вогнепальної зброї, що труться, у тому числі і внутрішньої поверхні ствола. Проте такі антифрикційні покриття дають тільки тимчасовий ефект, оскільки покриття при виконанні стрільби швидко виробляється і вимагає періодичного повторного нанесення. Відомі боєприпаси (снаряди), які виконані із засобами, що забезпечують графітове змащування поверхонь снаряда і ствола в процесі розгону в стволі зброї. Так, ще в роки Першої світової війни в німецькій армії використовувалися 280-мм гармати на залізничних платформах - К5 Tiefzug T7 (залізнична артилерія), в яких застосовувався фугасний снаряд 28 cм Gr. 35/Hbgr Z35K з кільцевим пазом, в який перед пострілом укладали додаткове кільце ущільнювача, виготовлене з азбесту і графіту для зниження тертя при розгоні снаряда в стволі (http://zonawar.ru/artileru/rail_guns/280-mrn_K5e.html). Відомі артилерійські снаряди, в яких провідний поясок виконаний з пористого заліза, просоченого сумішшю парафіну з графітом, для зниження коефіцієнта тертя пояска об поверхню каналу ствола при пострілі (). Головним вузлом вогнепальної зброї є ствол, який, в основному, забезпечує балістичні характеристики руху кулі (снаряда). Відомо, що при пострілі значна частина енергії порохового заряду витрачається на подолання сил тертя при розгоні кулі (снаряда) в столі. Так, на прикладі дробового пострілу на втрати від тертя витрачається до 80 % енергії порохового заряду (). Актуальним є удосконалення конструкцій стволів, результатом яких було б зниження втрат на тертя в процесі розгону боєприпасу в стволі. Як прототип вибрана загальновідома конструкція ствола вогнепальної зброї нарізного типу (http://www.weapon1.ru/04.04.2007/17). Ствол має три послідовно виконані уздовж ствола основні частини: патронник, кульний вхід і нарізну частину ствола. Патронник призначений для розміщення і фіксації боєприпасу - гільзи патрона з кулею (снарядом). Його форма і розміри визначаються формою і розмірами боєприпасу. В більшості випадків форма патронника виконана в вигляді декількох взаємозв'язаних конусів, під патрон з циліндричною гільзою - один конус. Кульний вхід є ділянкою каналу ствола між патронником і нарізною частиною, яка служить для правильної орієнтації кулі (снаряда) в каналі ствола для її входження в нарізну частину ствола при пострілі. Нарізна частина ствола виконана з гвинтовими нарізами і служить як для розгону кулі (снаряда), так і надання кулі (снаряда) обертального руху, що стабілізує її балістику. Загальними ознаками прототипу та рішення, що заявляється, є: ствол нарізної вогнепальної зброї, що містить послідовно виконані патронник, ділянку кульного входу і нарізну частинуствола. 1 UA 83139 U 5 10 15 20 25 30 35 40 45 50 55 60 Ствол вогнепальної зброї, що вибраний як прототип, не забезпечений засобами зниження втрат енергії порохового заряду на подолання сил тертя в процесі розгону кулі (снаряда) в нарізній частині ствола, що обмежує можливості поліпшення балістичних характеристик пострілу. В основу корисної моделі поставлена задача удосконалення ствола нарізної вогнепальної зброї, в якій за рахунок конструктивних особливостей забезпечується зниження втрат на тертя в процесі розгону кулі (снаряда) в нарізній частині ствола. Поставлена задача вирішується тим, що в стволі нарізної вогнепальної зброї, що містить послідовно виконані патронник, ділянку кульного входу і нарізну частину ствола, відповідно до корисної моделі, на внутрішній поверхні ствола на ділянці кульного входу виконаний кільцевий паз, в якому встановлено підпружинене в радіальному напрямі графітове кільце. Зазначені ознаки є істотними ознаками корисної моделі. Доцільно графітове кільце виконати складеним, а між денцем паза і графітовим кільцем розмістити пружний експандер. Таке виконання забезпечує підпружинений в радіальному напрямі стан графітового кільця простими технічними засобами. Істотні ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з результатом, що досягається. Так, відмітні ознаки корисної моделі (на внутрішній поверхні ствола на ділянці кульного входу виконаний кільцевий паз, в якому встановлено підпружинене в радіальному напрямі графітове кільце) в сукупності з істотними ознаками, загальними з прототипом, забезпечують зниження втрат на тертя в процесі розгону боєприпасу в стволі. Пояснюється це наступним. При пострілі куля (снаряд) спочатку рухається по ділянці кульного входу у напрямі нарізної частини ствола. В процесі зазначеного руху зовнішня поверхня кулі (снаряда) ковзає по підпружиненому графітовому кільцю, встановленому на ділянці кульного входу, внаслідок чого зовнішня поверхня кулі (снаряда) покривається шаром графіту, який, в подальшому, забезпечує зниження коефіцієнта тертя і втрат на тертя в процесі розгону кулі (снаряда) в нарізній частині ствола. Нижче наводиться опис ствола нарізної вогнепальної зброї, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Ствол нарізної вогнепальної зброї, подовжній розріз. Фіг. 2 - Ствол нарізної вогнепальної зброї, вузол І на фіг. 1 в збільшеному масштабі. Фіг. 3 - Ствол нарізної вогнепальної зброї, переріз А-А на фіг. 2. Фіг. 4 - Ствол нарізної вогнепальної зброї, ділянка патронника і кульного входу ствола з боєприпасом. Фіг. 5 - Ствол нарізної вогнепальної зброї, вузол II на фіг. 4 в збільшеному масштабі. Ствол 1 нарізної вогнепальної зброї містить три основні частини: патронник 2, ділянку кульного входу 3 і нарізну частину 4, які послідовно виконані в стволі 1 в напрямку від казенного зрізу 5 ствола 1 до дульного зрізу 6 ствола 1. Патронник 2 призначений для розміщення і фіксації боєприпасу - гільзи патрона 7 з кулею (снарядом) 8. Його форма і розміри визначаються формою і розмірами боєприпасу. Ділянка кульного входу 3 між патронником 2 і нарізною частиною 4 служить для правильної орієнтації кулі (снаряда) 8 в каналі ствола 1. Довжина кульного входу 3 повинна забезпечувати входження кулі (снаряда) 8 в гвинтові нарізи 9 каналу ствола 1 перш, ніж дно кулі (снаряда) 8 покине дульце 10 гільзи патрона 7. Виступи гвинтових нарізів 9 на ділянці кульного входу 3 плавно піднімаються від нуля до їх повної висоти. Нарізна частина 4 ствола 1 служить для надання кулі (снаряду) 8 не тільки поступального, але і обертального руху, який стабілізує орієнтацію кулі (снаряда) 8 у польоті. Нарізна частина 4 ствола 1 виконана з гвинтовими нарізами 9 в вигляді гвинтових виступів, виконаних уздовж внутрішньої стінки нарізної частини 4 ствола 1. На внутрішній поверхні ствола 1 на ділянці кульного входу 3 виконано кільцевий паз 11, в якому встановлено підпружинене в радіальному напрямі графітове кільце 12. Графітове кільце 12 виконане складеним, тобто має розрізи 13, а між денцем 14 паза 11 і графітовим кільцем 12 розміщений пружний експандер 15, який виконаний у вигляді кільця з відповідного пружного матеріалу. При подачі боєприпасу (гільзи 7 з кулею або снарядом 8) в патронник 2 в ручному або автоматичному режимі куля (снаряд) 8 заходить в ділянку кульного входу 3, розсовуючи підпружинене в радіальному напрямі графітове кільце 12. При цьому графітове кільце 12 притискається до бокової поверхні кулі (снаряда) 8. При пострілі куля (снаряд) 8 переміщається уздовж кульного входу 3 у напрямі нарізної частини 4 ствола 1, контактуючи з графітовим 2 UA 83139 U кільцем 12. При цьому бокова поверхня кулі (снаряда) 8 покривається шаром графіту, який виконує функцію мастила при подальшому розгоні кулі (снаряда) 8 в нарізній частині 4 ствола 1, що знижує втрати на тертя. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Ствол нарізної вогнепальної зброї, що містить послідовно виконані патронник, ділянку кульного входу і нарізну частину ствола, який відрізняється тим, що на внутрішній поверхні ствола на ділянці кульного входу виконано кільцевий паз, в якому встановлено підпружинене в радіальному напрямі графітове кільце. 2. Ствол за п. 1, який відрізняється тим, що графітове кільце виконане складеним, а між денцем паза і графітовим кільцем розміщено пружний експандер. 3 UA 83139 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
