Ствол зброї
Формула / Реферат
1. Ствол зброї, що виконаний у формі циліндричної трубки, і має патронник для розміщення патрона, ділянку посадки для сполучення з пістолетною рамкою і робочу ділянку ствола по каналу якої рухається куля при пострілі, який відрізняється тим, що зовнішній діаметр ствола (dз.ст.пос.) ділянки посадки для сполучення з пістолетною рамкою по відношенню до зовнішнього діаметра гільзи патрона (dз.г.п.) вибраний у такому співвідношенні
1,1178dз.г.п. < dз.ст.пос. < 1,369dз.г.п.,
де:
dз.ст.пос. - зовнішній діаметр ствола ділянки посадки у пістолетну рамку;

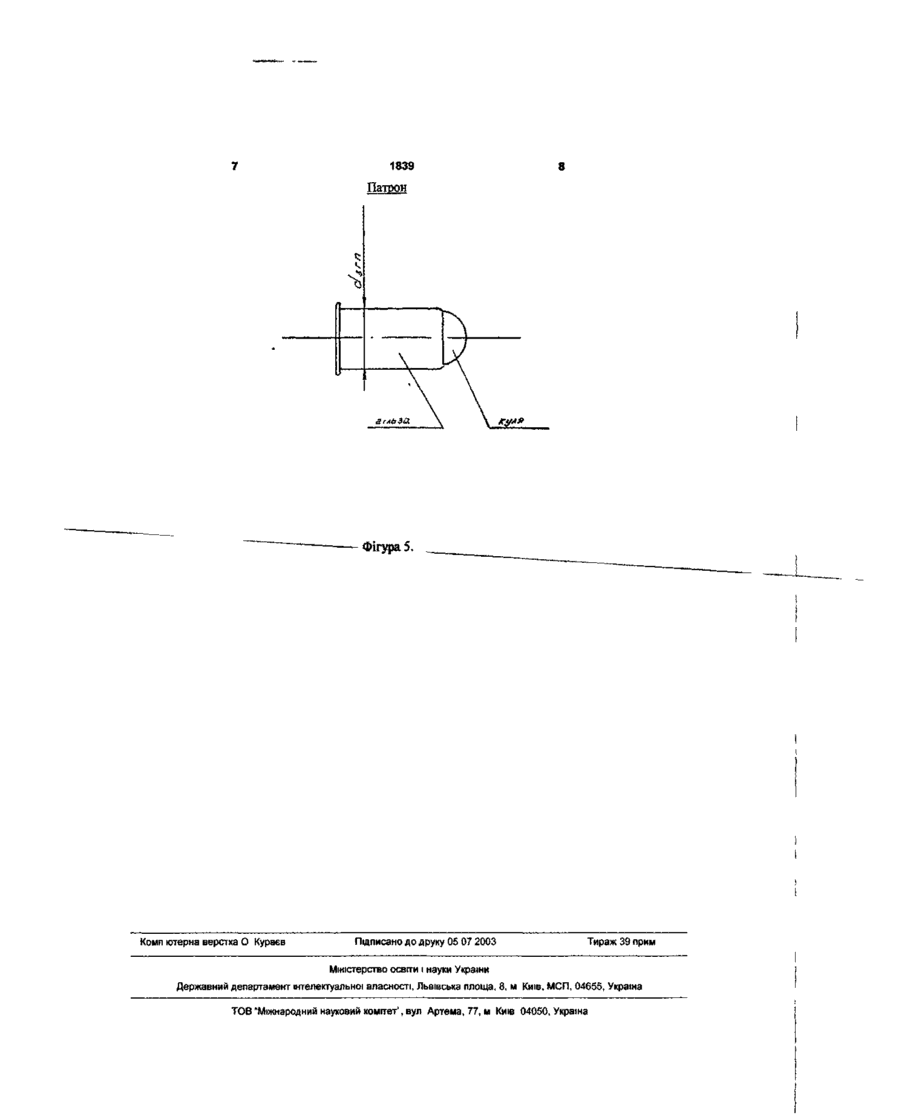

dз.г.п. - зовнішній діаметр гільзи патрона.
2. Ствол за п.1, який відрізняється тим, що різниця зовнішнього діаметра (dз.ст.роб.) робочої ділянки ствола та діаметра патронника (dпат.) вибрана у такому співвідношенні
0 мм < dз.cт.poб. - dпат. < 1,1 мм,
де:
dз.ст.роб. - зовнішній діаметр робочої ділянки ствола;
dпат. - діаметр патронника.
Текст
1 Ствол зброї, що виконаний у формі циліндричної трубки, і має патронник для розміщення патрона, ділянку посадки для сполучення з пістолетною рамкою і робочу ділянку ствола по каналу якої рухається куля при пострілі, який відрізняється тим, що ЗОВНІШНІЙ діаметр ствола (d3стпос) ділянки посадки для сполучення з пістолетною рамкою по відношенню до зовнішнього діаметра гільзи патрона ( d 3 r n ) вибраний у такому співвідношенні 1,1178d3rn
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F41A 21/00, F41C 3/14
