Камера для зберігання стерильних наконечників

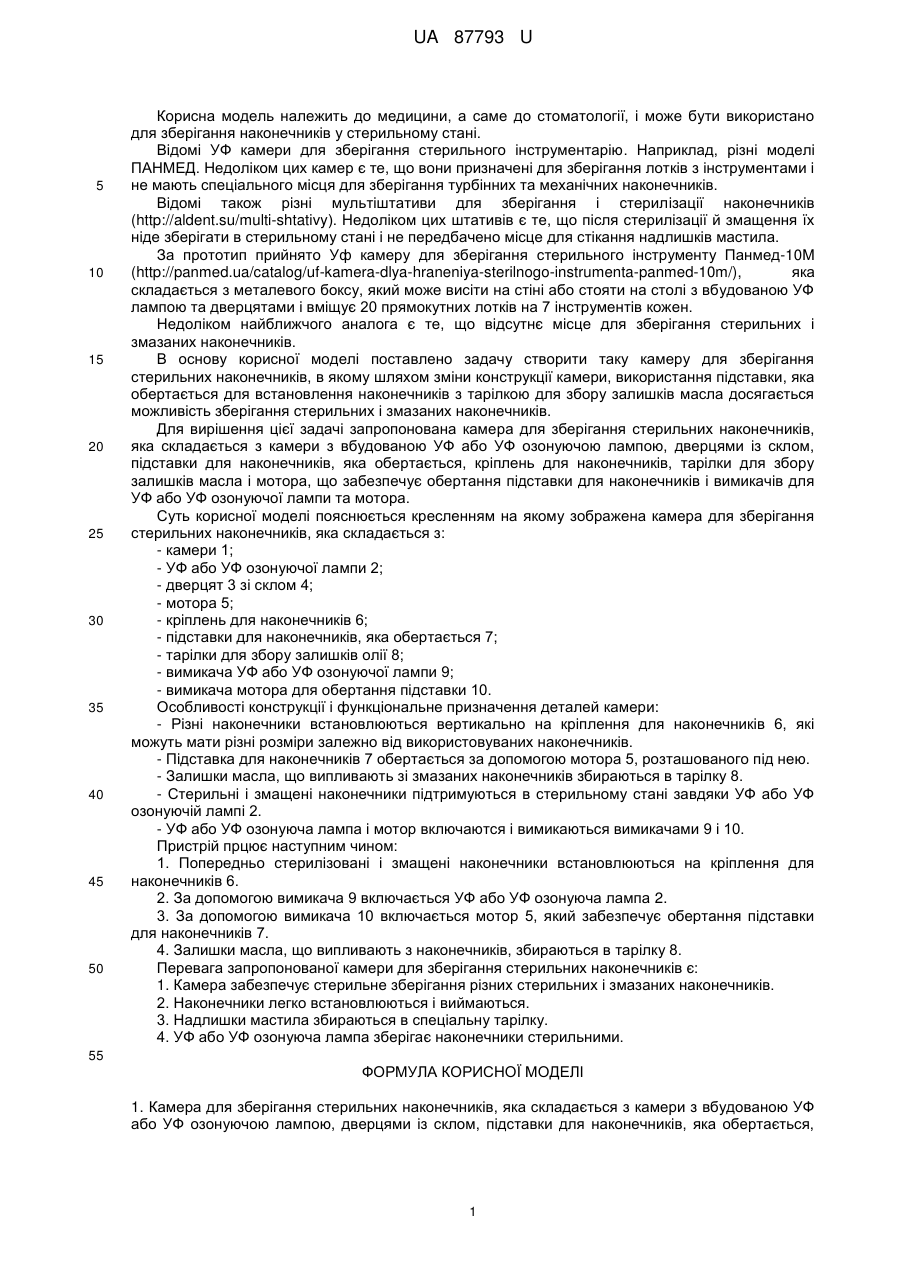

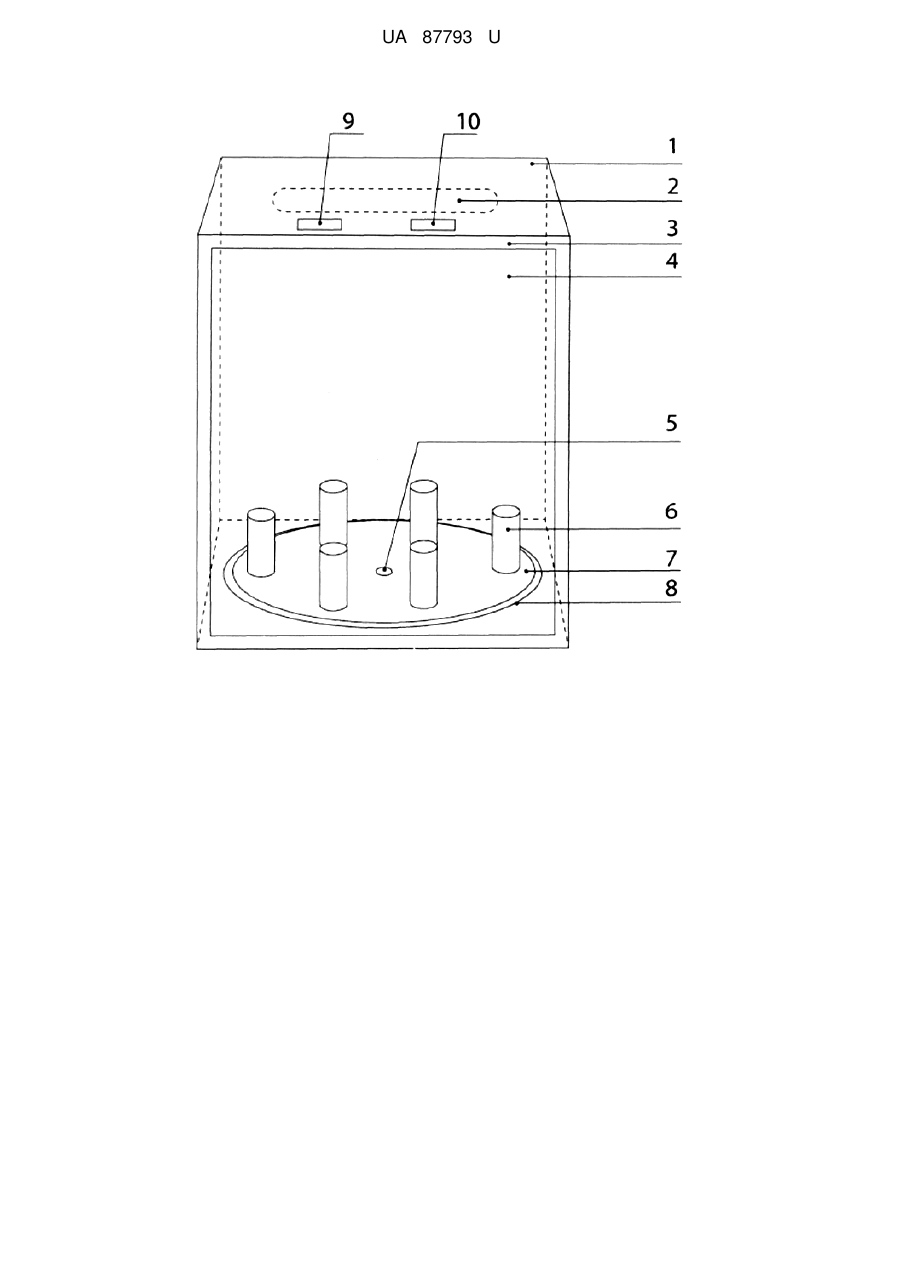

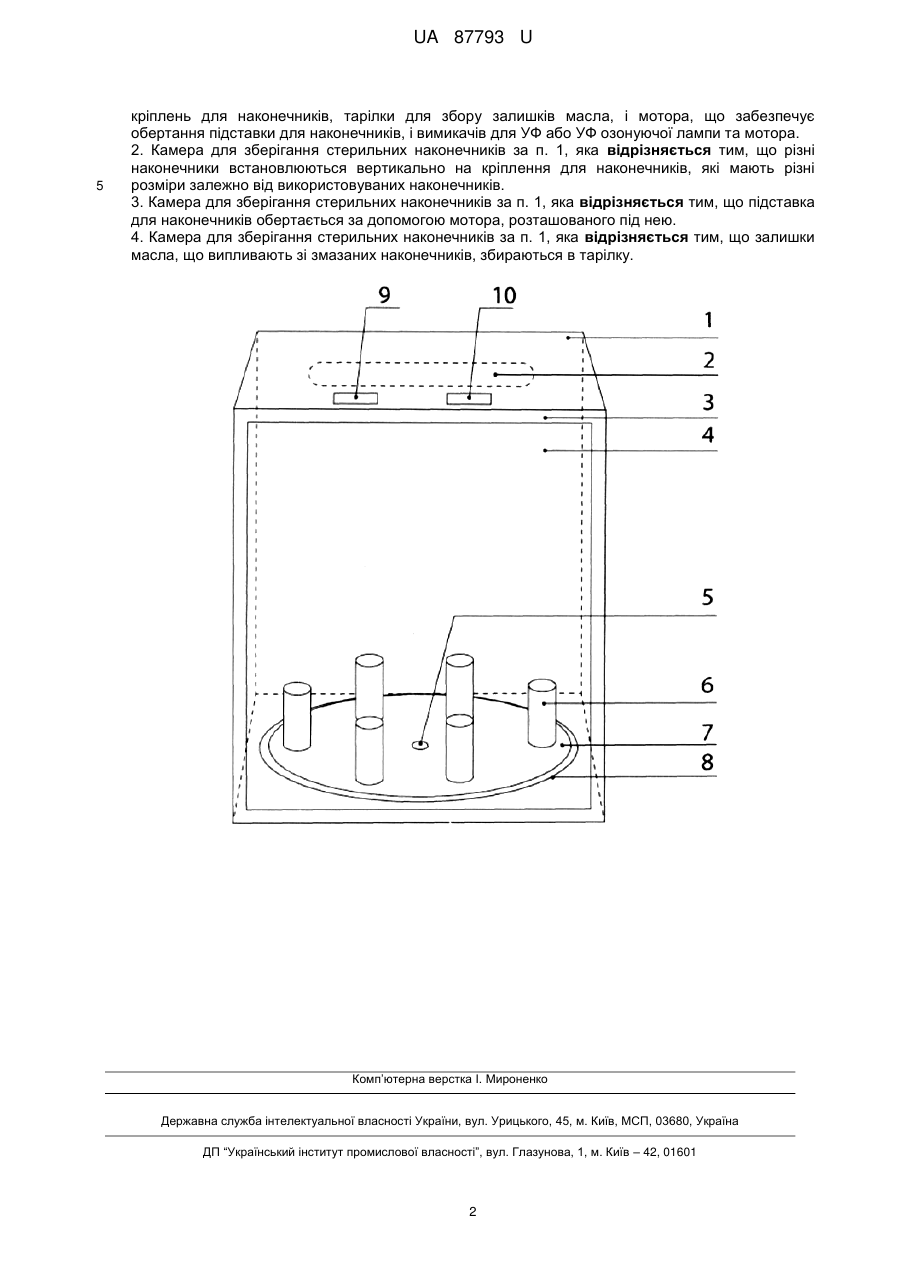

Реферат: UA 87793 U UA 87793 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до стоматології, і може бути використано для зберігання наконечників у стерильному стані. Відомі УФ камери для зберігання стерильного інструментарію. Наприклад, різні моделі ПАНМЕД. Недоліком цих камер є те, що вони призначені для зберігання лотків з інструментами і не мають спеціального місця для зберігання турбінних та механічних наконечників. Відомі також різні мультіштативи для зберігання і стерилізації наконечників (http://aldent.su/multi-shtativy). Недоліком цих штативів є те, що після стерилізації й змащення їх ніде зберігати в стерильному стані і не передбачено місце для стікання надлишків мастила. За прототип прийнято Уф камеру для зберігання стерильного інструменту Панмед-10М (http://panmed.ua/catalog/uf-kamera-dlya-hraneniya-sterilnogo-instrumenta-panmed-10m/), яка складається з металевого боксу, який може висіти на стіні або стояти на столі з вбудованою УФ лампою та дверцятами і вміщує 20 прямокутних лотків на 7 інструментів кожен. Недоліком найближчого аналога є те, що відсутнє місце для зберігання стерильних і змазаних наконечників. В основу корисної моделі поставлено задачу створити таку камеру для зберігання стерильних наконечників, в якому шляхом зміни конструкції камери, використання підставки, яка обертається для встановлення наконечників з тарілкою для збору залишків масла досягається можливість зберігання стерильних і змазаних наконечників. Для вирішення цієї задачі запропонована камера для зберігання стерильних наконечників, яка складається з камери з вбудованою УФ або УФ озонуючою лампою, дверцями із склом, підставки для наконечників, яка обертається, кріплень для наконечників, тарілки для збору залишків масла і мотора, що забезпечує обертання підставки для наконечників і вимикачів для УФ або УФ озонуючої лампи та мотора. Суть корисної моделі пояснюється кресленням на якому зображена камера для зберігання стерильних наконечників, яка складається з: - камери 1; - УФ або УФ озонуючої лампи 2; - дверцят 3 зі склом 4; - мотора 5; - кріплень для наконечників 6; - підставки для наконечників, яка обертається 7; - тарілки для збору залишків олії 8; - вимикача УФ або УФ озонуючої лампи 9; - вимикача мотора для обертання підставки 10. Особливості конструкції і функціональне призначення деталей камери: - Різні наконечники встановлюються вертикально на кріплення для наконечників 6, які можуть мати різні розміри залежно від використовуваних наконечників. - Підставка для наконечників 7 обертається за допомогою мотора 5, розташованого під нею. - Залишки масла, що випливають зі змазаних наконечників збираються в тарілку 8. - Стерильні і змащені наконечники підтримуються в стерильному стані завдяки УФ або УФ озонуючій лампі 2. - УФ або УФ озонуюча лампа і мотор включаются і вимикаються вимикачами 9 і 10. Пристрій прцює наступним чином: 1. Попередньо стерилізовані і змащені наконечники встановлюються на кріплення для наконечників 6. 2. За допомогою вимикача 9 включається УФ або УФ озонуюча лампа 2. 3. За допомогою вимикача 10 включається мотор 5, який забезпечує обертання підставки для наконечників 7. 4. Залишки масла, що випливають з наконечників, збираються в тарілку 8. Перевага запропонованої камери для зберігання стерильних наконечників є: 1. Камера забезпечує стерильне зберігання різних стерильних і змазаних наконечників. 2. Наконечники легко встановлюються і виймаються. 3. Надлишки мастила збираються в спеціальну тарілку. 4. УФ або УФ озонуюча лампа зберігає наконечники стерильними. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Камера для зберігання стерильних наконечників, яка складається з камери з вбудованою УФ або УФ озонуючою лампою, дверцями із склом, підставки для наконечників, яка обертається, 1 UA 87793 U 5 кріплень для наконечників, тарілки для збору залишків масла, і мотора, що забезпечує обертання підставки для наконечників, і вимикачів для УФ або УФ озонуючої лампи та мотора. 2. Камера для зберігання стерильних наконечників за п. 1, яка відрізняється тим, що різні наконечники встановлюються вертикально на кріплення для наконечників, які мають різні розміри залежно від використовуваних наконечників. 3. Камера для зберігання стерильних наконечників за п. 1, яка відрізняється тим, що підставка для наконечників обертається за допомогою мотора, розташованого під нею. 4. Камера для зберігання стерильних наконечників за п. 1, яка відрізняється тим, що залишки масла, що випливають зі змазаних наконечників, збираються в тарілку. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
