Камера для зберігання стерильних виробів

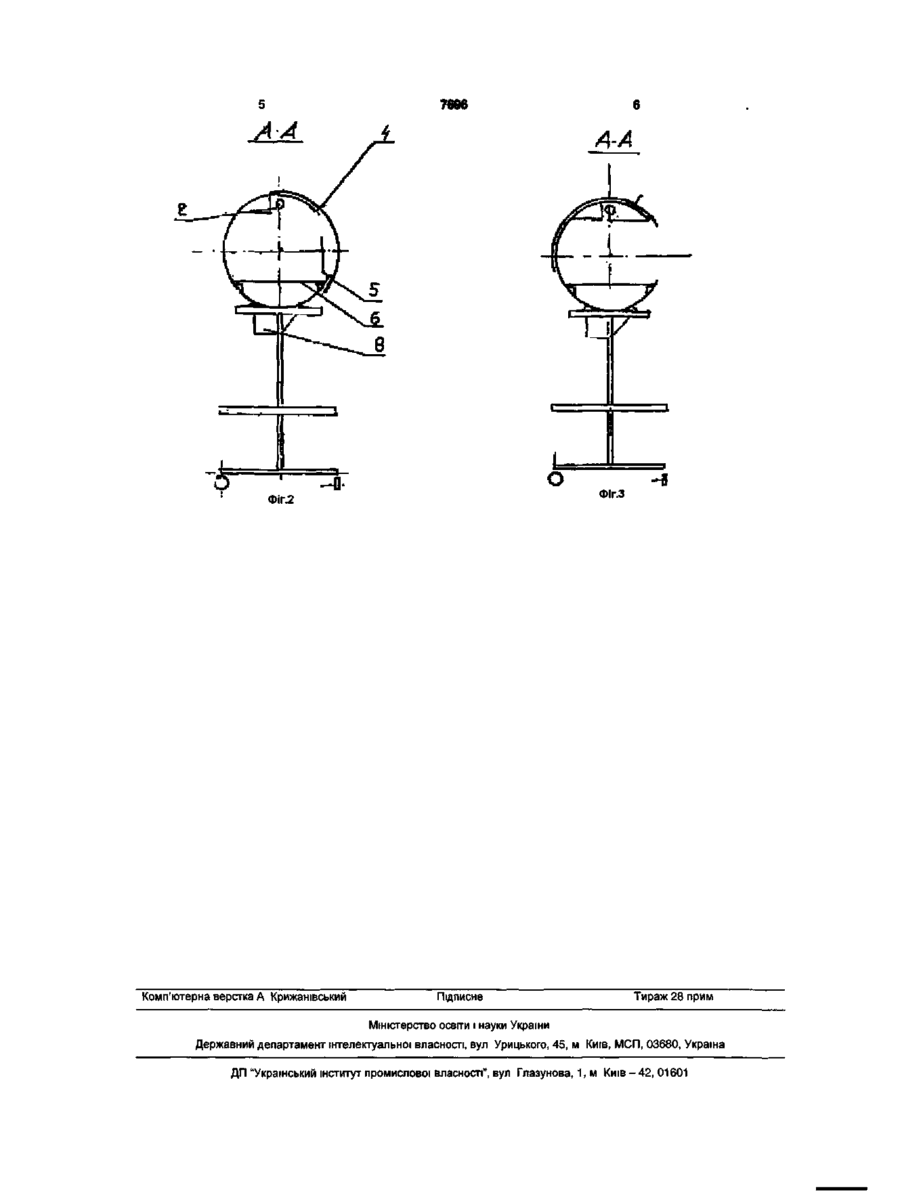

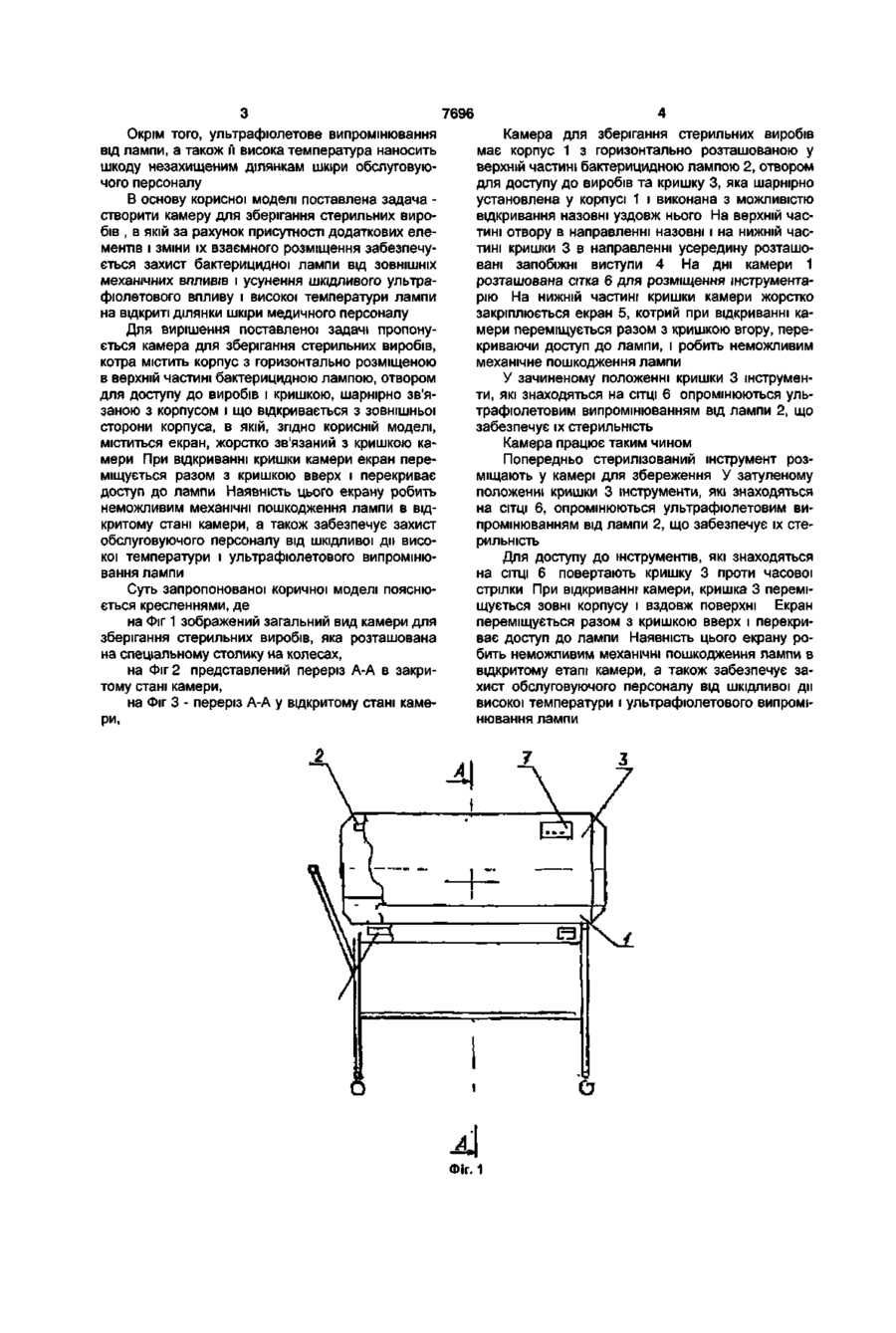

Камера для зберігання стерильних виробів, яка містить корпус з горизонтально розташованою у верхній частині бактерицидною лампою, отвором для доступу до виробів та кришку, яка шарнірно зв'язана з корпусом, яка відрізняється тим, що у камері міститься екран, жорстко зв'язаний з кришкою і виконаний з можливістю переміщення разом з кришкою та перекриття доступу до лампи при відкриванні кришки. Корисна модель відноситься до області медичної техніки і може бути використана для збереження попередньо стерилізованих медичних інструментів. Стерильні вироби, наприклад медичні інструменти, зберігають у рухомих великих і малих столиках, які призначені для безпосереднього забезпечення операцій та перев'язок. Після першого виймання інструментів з таких столиків інші інструменти втрачають свою стерильність, тому що торкаються з пилом та повітрям приміщення. Відома камера для зберігання стерильних виробів, яка містить корпус, з горизонтально розташованою у верхній частині бактерицидною лампою та отвором для доступу до виробів, і кришку, яка шарнірно установлена у корпусі і виконана з можливістю відкривання усередину отвору та ізоляції лампи у відкритому положенні. По краях кришки та внизу отвору укріплені щитки, які утворюють лабіринтні ущільнення та виконані з можливістю перекривання отвору у процесі відкривання кришки до повної ізоляції лампи. Наявність щитків, котрі виконані з можливістю перекривання отвору у процесі відкривання кришки, уберігає персонал від ультрафіолетового випромінювання. Лабіринтні ущільнення, які утворені щитками, уберігають від потрапляння вологи при затуленому положенні кришки [див. Патент України №40734, A61L2/10,2002р.]. Недоліком такого пристрою є те; що кришка, кріпиться і рухається всередині камери. В місцях кріплення кришки є зони, важкі для дезинфекційного обробляння і недосягненні для бактерицидного випромінювання. Поверхня кришки в закритому стані знаходиться під дією зовнішнього нестери льного повітря, і при її відкриванні всередину камери струшується пил, особливо біля бокових поверхонь в місця закріплення кришки, яких не досягає світовий потік від бактерицидної лампи, та на поверхні лабіринтних ущільнень, які знаходяться в тіні опромінення. Тобто, у камері, конструкція якої припускає уведення всередину камери нестерильних елементів, завжди є небезпека накопичення нестерильного повітря. Ці недоліки частково усунені в пристрої по патенту України №1987. A61L2/10. котрий вибраний як прототип теперішньої корисної моделі. Відома камера для зберігання стерильних виробів містить корпус з горизонтально розташованою у верхній частині бактерицидною лампою, отвором для доступу до виробів та кришку, яка шарнірно зв'язана з корпусом, причому на кришці і корпусі закріплені запобіжні виступи, у якій, згідно з корисною моделлю, кришка закріплена на корпусі і виконана з можливістю відкривання назовні уздовж корпусу, а запобіжні виступи розташовані на нижній частині кришки і на верхній частині отвору, причому перший направлений усередину, а другий - назовні і має висоту не менш як дві третини проміжку між корпусом і кришкою в відкритому стані камери. Недоліком прототипу є те, що у відчиненому положенні кришки камери бактерицидна лампа залишається незахищеною від зовнішніх, механічних впливів. При необережному користуванні зі зберігаємими в камері виробами, лампа може бути пошкоджена, або розбита, що робить неможливим подальшу експлуатацію (використання) камери, в результаті потрапившої із бактерицидної лампи в стерильну камеру ртуті. СО CD о> 7696 Окрім того, ультрафіолетове випромінювання від лампи, а також м висока температура наносить шкоду незахищеним ділянкам шкіри обслуговуючого персоналу В основу корисної моделі поставлена задача створити камеру для зберігання стерильних виробів , в якій за рахунок присутності додаткових елементів і зміни їх взаємного розміщення забезпечується захист бактерицидної лампи від ЗОВНІШНІХ механічних впливів і усунення шкідливого ультрафіолетового впливу і високої температури лампи на відкриті ділянки шкіри медичного персоналу Для вирішення поставленої задачі пропонується камера для зберігання стерильних виробів, котра містить корпус з горизонтально розміщеною в верхній частині бактерицидною лампою, отвором для доступу до виробів і кришкою, шарнірно зв'язаною з корпусом і що відкривається з зовнішньої сторони корпуса, в якій, згідно корисній моделі, міститься екран, жорстко зв'язаний з кришкою камери При відкриванні кришки камери екран переміщується разом з кришкою вверх і перекриває доступ до лампи Наявність цього екрану робить неможливим механічні пошкодження лампи в відкритому стані камери, а також забезпечує захист обслуговуючого персоналу від шкідливої ди високої температури і ультрафіолетового випромінювання лампи Суть запропонованої коричної моделі пояснюється кресленнями, де на Фіг 1 зображений загальний вид камери для зберігання стерильних виробів, яка розташована на спеціальному столику на колесах, на Фіг 2 представлений переріз А-А в закритому стані камери, на Фіг 3 - переріз А-А у відкритому стані камери, Камера для зберігання стерильних виробів має корпус 1 з горизонтально розташованою у верхній частині бактерицидною лампою 2, отвором для доступу до виробів та кришку 3, яка шарнірно установлена у корпусі 1 і виконана з можливістю відкривання назовні уздовж нього На верхній частині отвору в направленні назовні і на нижній частині кришки 3 в направленні усередину розташовані запобіжні виступи 4 На дні камери 1 розташована сітка 6 для розміщення інструментарію На нижній частині кришки камери жорстко закріплюється екран 5, котрий при відкриванні камери переміщується разом з кришкою вгору, перекриваючи доступ до лампи, і робить неможливим механічне пошкодження лампи У зачиненому положенні кришки 3 інструменти, які знаходяться на СІТЦІ 6 опромінюються ультрафіолетовим випромінюванням від лампи 2, що забезпечує їх стерильність Камера працює таким чином Попередньо стерилізований інструмент розміщають у камері для збереження У затуленому положенні кришки 3 інструменти, які знаходяться на СІТЦІ 6, опромінюються ультрафіолетовим випромінюванням від лампи 2, що забезпечує їх стерильність Для доступу до інструментів, які знаходяться на СІТЦІ 6 повертають кришку 3 проти часової стрілки При відкриванні камери, кришка 3 переміщується зовні корпусу і вздовж поверхні Екран переміщується разом з кришкою вверх і перекриває доступ до лампи Наявність цього екрану робить неможливим механічні пошкодження лампи в відкритому етапі камери, а також забезпечує захист обслуговуючого персоналу від шкідливої дії високої температури і ультрафіолетового випромінювання лампи А Фіг. 1 Фіг.3 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
