Установка для пропалювання дефектної ізоляції кабельних ліній

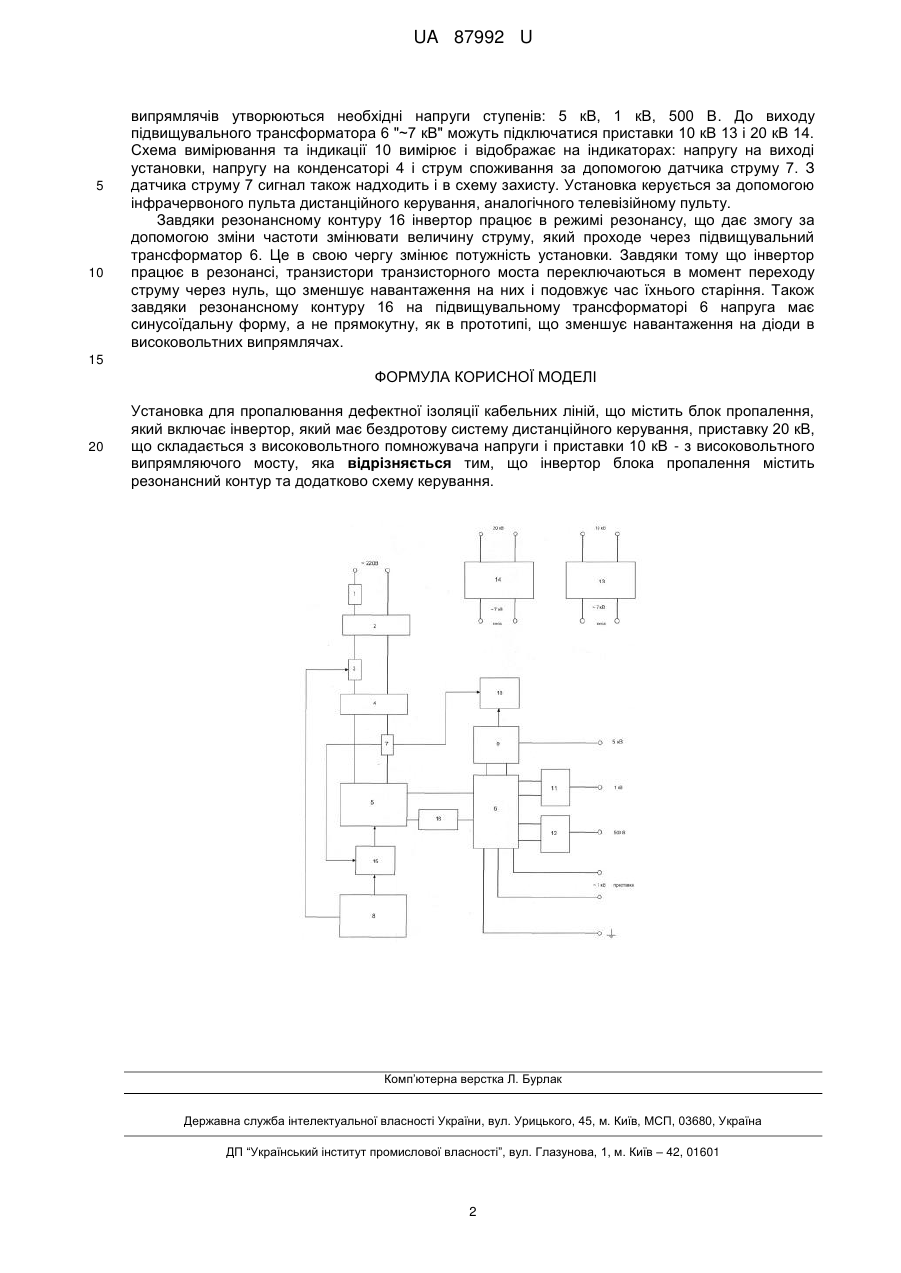

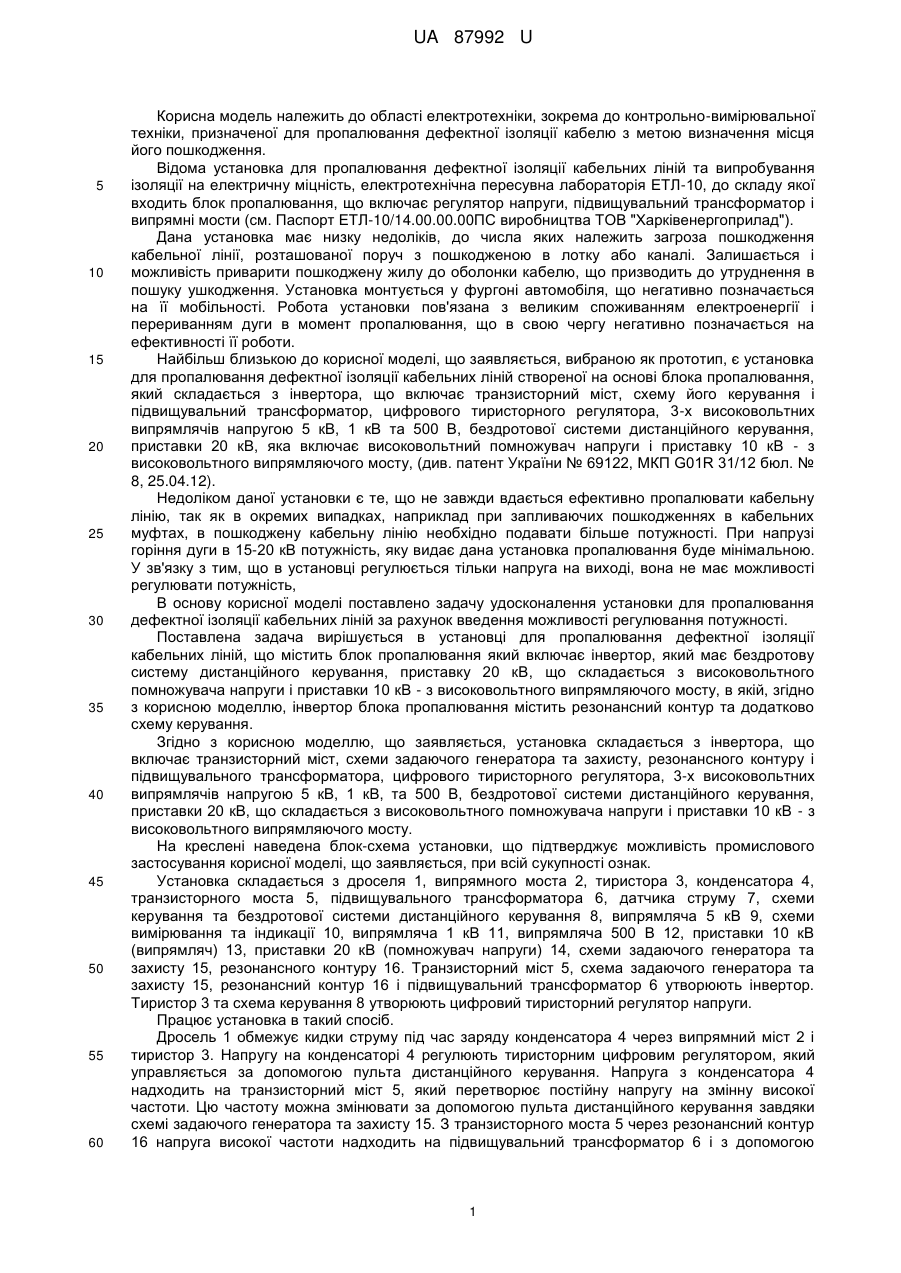

Реферат: Установка для пропалювання дефектної ізоляції кабельних ліній містить блок пропалення, який включає інвертор, який має бездротову систему дистанційного керування, приставку 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляючого мосту. Інвертор блока пропалення містить резонансний контур та додатково схему керування. UA 87992 U (12) UA 87992 U UA 87992 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області електротехніки, зокрема до контрольно-вимірювальної техніки, призначеної для пропалювання дефектної ізоляції кабелю з метою визначення місця його пошкодження. Відома установка для пропалювання дефектної ізоляції кабельних ліній та випробування ізоляції на електричну міцність, електротехнічна пересувна лабораторія ЕТЛ-10, до складу якої входить блок пропалювання, що включає регулятор напруги, підвищувальний трансформатор і випрямні мости (см. Паспорт ЕТЛ-10/14.00.00.00ПС виробництва ТОВ "Харківенергоприлад"). Дана установка має низку недоліків, до числа яких належить загроза пошкодження кабельної лінії, розташованої поруч з пошкодженою в лотку або каналі. Залишається і можливість приварити пошкоджену жилу до оболонки кабелю, що призводить до утруднення в пошуку ушкодження. Установка монтується у фургоні автомобіля, що негативно позначається на її мобільності. Робота установки пов'язана з великим споживанням електроенергії і перериванням дуги в момент пропалювання, що в свою чергу негативно позначається на ефективності її роботи. Найбільш близькою до корисної моделі, що заявляється, вибраною як прототип, є установка для пропалювання дефектної ізоляції кабельних ліній створеної на основі блока пропалювання, який складається з інвертора, що включає транзисторний міст, схему його керування і підвищувальний трансформатор, цифрового тиристорного регулятора, 3-х високовольтних випрямлячів напругою 5 кВ, 1 кВ та 500 В, бездротової системи дистанційного керування, приставки 20 кВ, яка включає високовольтний помножувач напруги і приставку 10 кВ - з високовольтного випрямляючого мосту, (див. патент України № 69122, МКП G01R 31/12 бюл. № 8, 25.04.12). Недоліком даної установки є те, що не завжди вдається ефективно пропалювати кабельну лінію, так як в окремих випадках, наприклад при запливаючих пошкодженнях в кабельних муфтах, в пошкоджену кабельну лінію необхідно подавати більше потужності. При напрузі горіння дуги в 15-20 кВ потужність, яку видає дана установка пропалювання буде мінімальною. У зв'язку з тим, що в установці регулюється тільки напруга на виході, вона не має можливості регулювати потужність, В основу корисної моделі поставлено задачу удосконалення установки для пропалювання дефектної ізоляції кабельних ліній за рахунок введення можливості регулювання потужності. Поставлена задача вирішується в установці для пропалювання дефектної ізоляції кабельних ліній, що містить блок пропалювання який включає інвертор, який має бездротову систему дистанційного керування, приставку 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляючого мосту, в якій, згідно з корисною моделлю, інвертор блока пропалювання містить резонансний контур та додатково схему керування. Згідно з корисною моделлю, що заявляється, установка складається з інвертора, що включає транзисторний міст, схеми задаючого генератора та захисту, резонансного контуру і підвищувального трансформатора, цифрового тиристорного регулятора, 3-х високовольтних випрямлячів напругою 5 кВ, 1 кВ, та 500 В, бездротової системи дистанційного керування, приставки 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляючого мосту. На креслені наведена блок-схема установки, що підтверджує можливість промислового застосування корисної моделі, що заявляється, при всій сукупності ознак. Установка складається з дроселя 1, випрямного моста 2, тиристора 3, конденсатора 4, транзисторного моста 5, підвищувального трансформатора 6, датчика струму 7, схеми керування та бездротової системи дистанційного керування 8, випрямляча 5 кВ 9, схеми вимірювання та індикації 10, випрямляча 1 кВ 11, випрямляча 500 В 12, приставки 10 кВ (випрямляч) 13, приставки 20 кВ (помножувач напруги) 14, схеми задаючого генератора та захисту 15, резонансного контуру 16. Транзисторний міст 5, схема задаючого генератора та захисту 15, резонансний контур 16 і підвищувальний трансформатор 6 утворюють інвертор. Тиристор 3 та схема керування 8 утворюють цифровий тиристорний регулятор напруги. Працює установка в такий спосіб. Дросель 1 обмежує кидки струму під час заряду конденсатора 4 через випрямний міст 2 і тиристор 3. Напругу на конденсаторі 4 регулюють тиристорним цифровим регулятором, який управляється за допомогою пульта дистанційного керування. Напруга з конденсатора 4 надходить на транзисторний міст 5, який перетворює постійну напругу на змінну високої частоти. Цю частоту можна змінювати за допомогою пульта дистанційного керування завдяки схемі задаючого генератора та захисту 15. З транзисторного моста 5 через резонансний контур 16 напруга високої частоти надходить на підвищувальний трансформатор 6 і з допомогою 1 UA 87992 U 5 10 випрямлячів утворюються необхідні напруги ступенів: 5 кВ, 1 кВ, 500 В. До виходу підвищувального трансформатора 6 "~7 кВ" можуть підключатися приставки 10 кВ 13 і 20 кВ 14. Схема вимірювання та індикації 10 вимірює і відображає на індикаторах: напругу на виході установки, напругу на конденсаторі 4 і струм споживання за допомогою датчика струму 7. З датчика струму 7 сигнал також надходить і в схему захисту. Установка керується за допомогою інфрачервоного пульта дистанційного керування, аналогічного телевізійному пульту. Завдяки резонансному контуру 16 інвертор працює в режимі резонансу, що дає змогу за допомогою зміни частоти змінювати величину струму, який проходе через підвищувальний трансформатор 6. Це в свою чергу змінює потужність установки. Завдяки тому що інвертор працює в резонансі, транзистори транзисторного моста переключаються в момент переходу струму через нуль, що зменшує навантаження на них і подовжує час їхнього старіння. Також завдяки резонансному контуру 16 на підвищувальному трансформаторі 6 напруга має синусоїдальну форму, а не прямокутну, як в прототипі, що зменшує навантаження на діоди в високовольтних випрямлячах. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Установка для пропалювання дефектної ізоляції кабельних ліній, що містить блок пропалення, який включає інвертор, який має бездротову систему дистанційного керування, приставку 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляючого мосту, яка відрізняється тим, що інвертор блока пропалення містить резонансний контур та додатково схему керування. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
