Установка для пропалювання дефектної ізоляції кабельних ліній

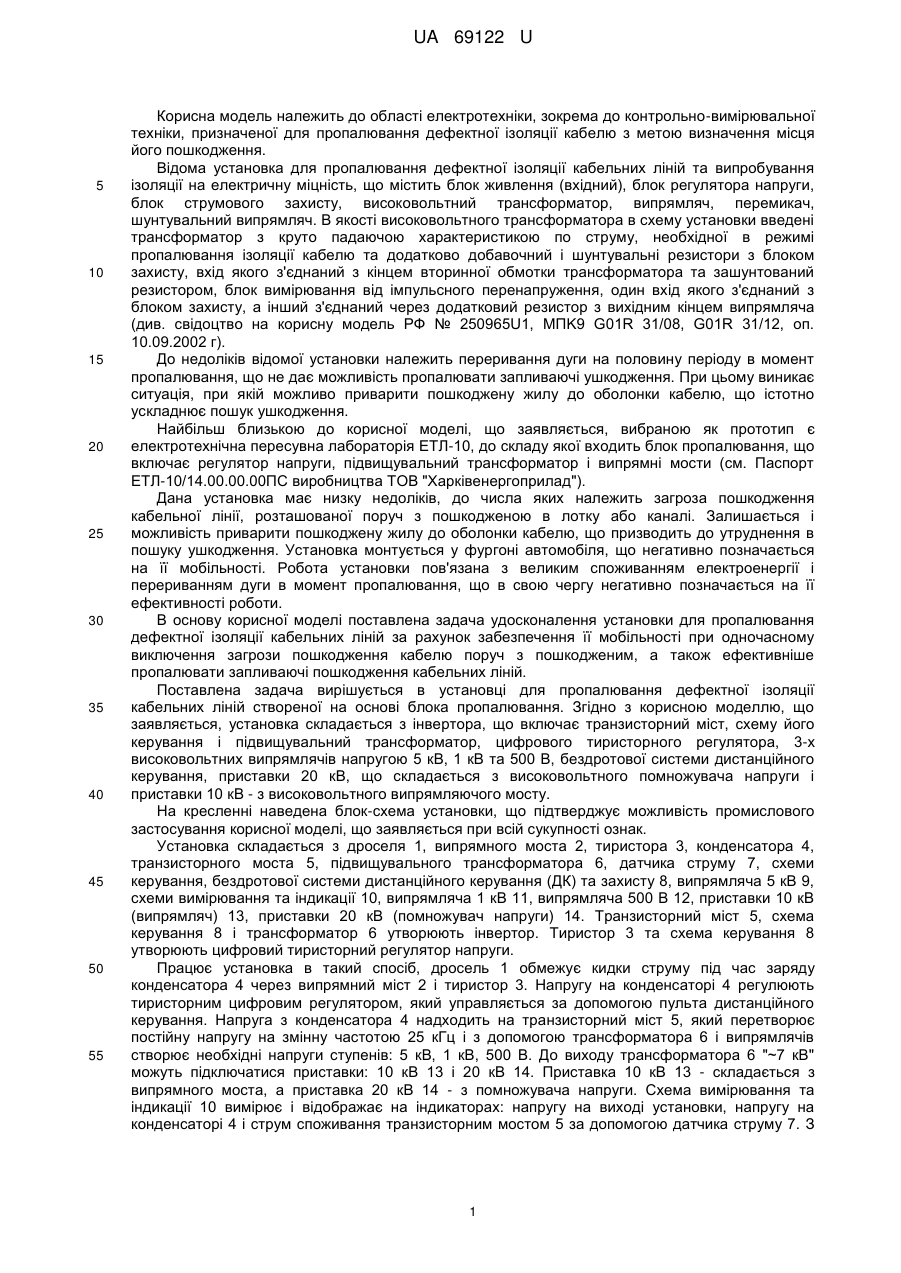

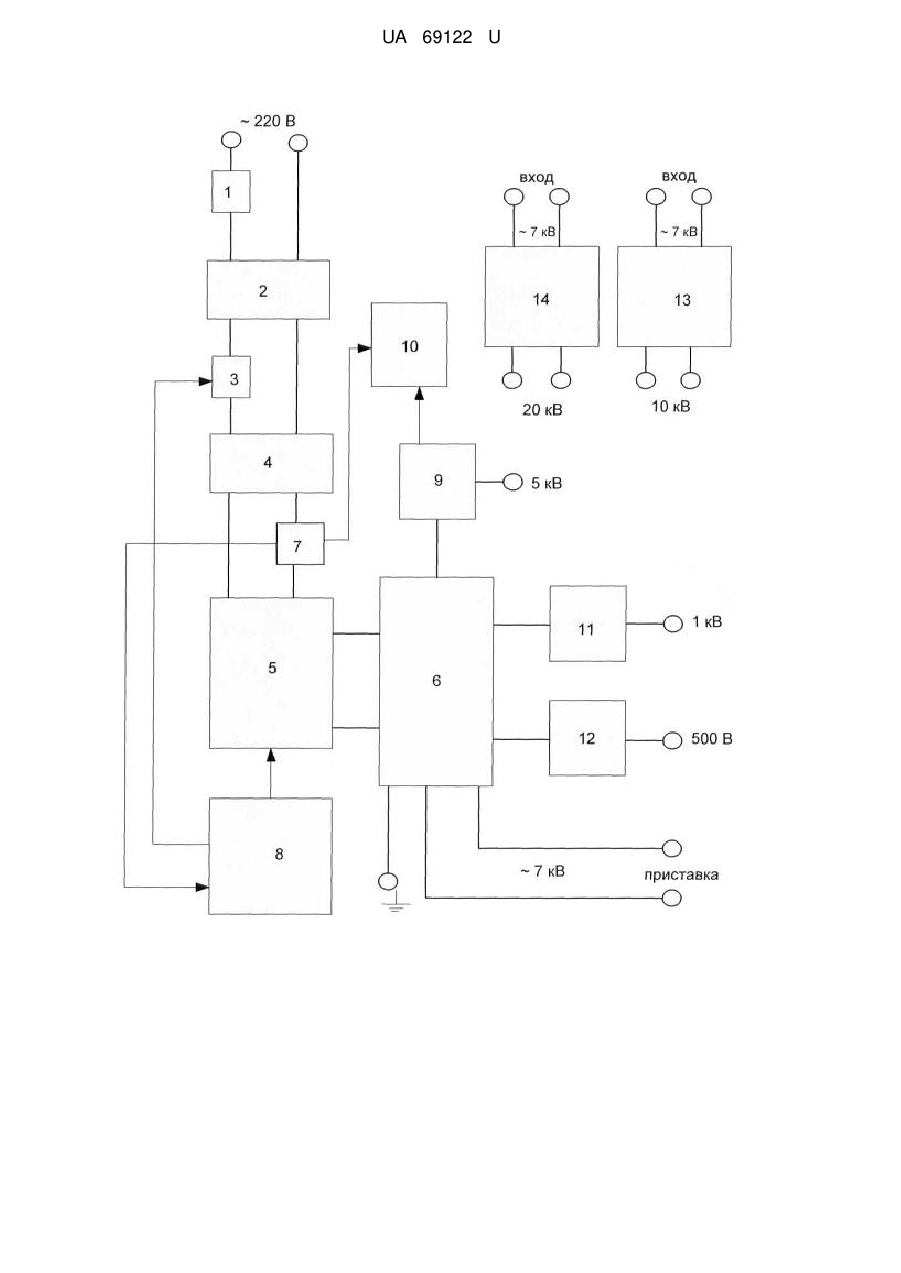

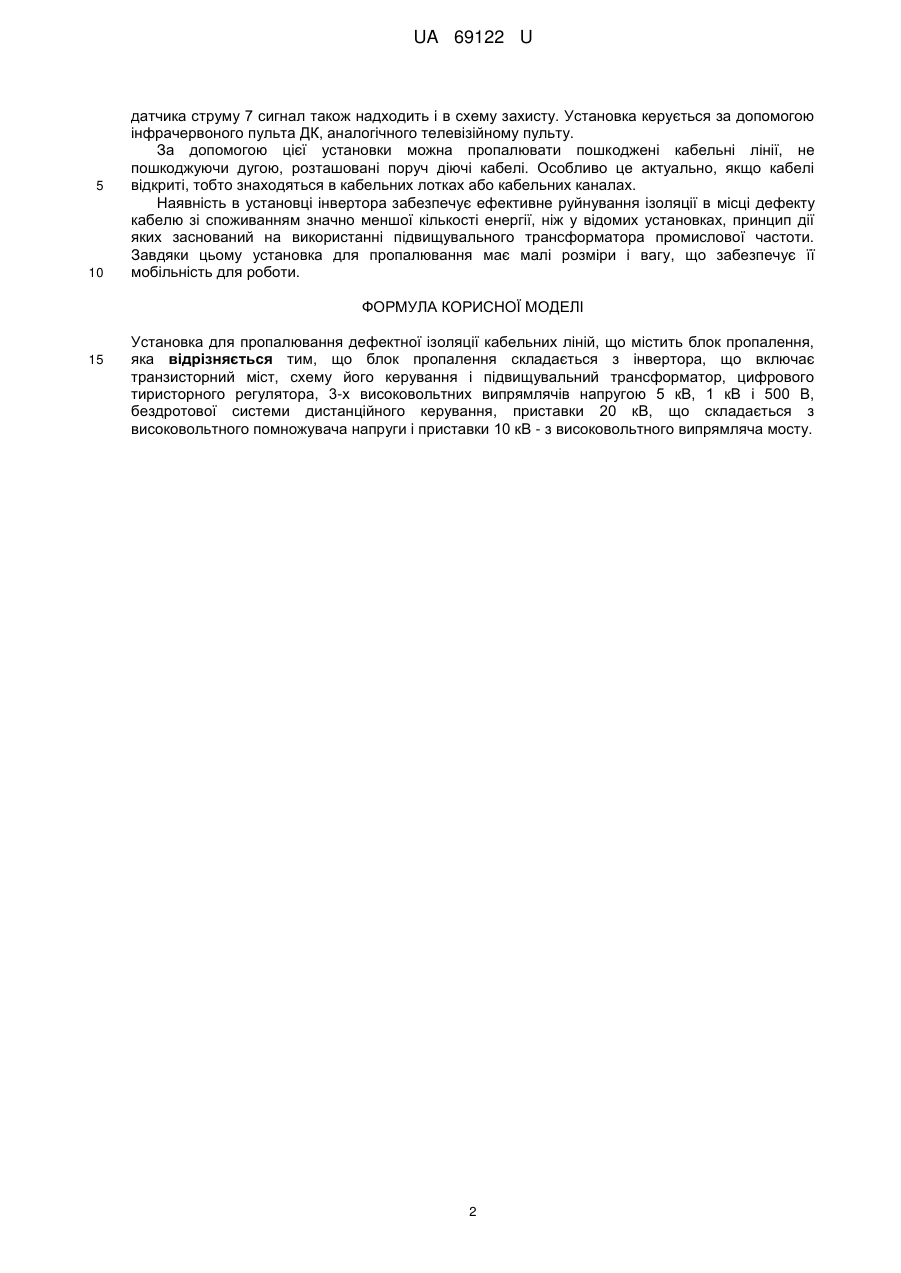

Реферат: Установка для пропалювання дефектної ізоляції кабельних ліній містить блок про палення. Блок пропалення складається з інвертора, що включає транзисторний міст, схему його керування і підвищувальний трансформатор, цифрового тиристорного регулятора, 3-х високовольтних випрямлячів напругою 5 кВ, 1 кВ і 500 В, бездротової системи дистанційного керування, приставки 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляча мосту. UA 69122 U (12) UA 69122 U UA 69122 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області електротехніки, зокрема до контрольно-вимірювальної техніки, призначеної для пропалювання дефектної ізоляції кабелю з метою визначення місця його пошкодження. Відома установка для пропалювання дефектної ізоляції кабельних ліній та випробування ізоляції на електричну міцність, що містить блок живлення (вхідний), блок регулятора напруги, блок струмового захисту, високовольтний трансформатор, випрямляч, перемикач, шунтувальний випрямляч. В якості високовольтного трансформатора в схему установки введені трансформатор з круто падаючою характеристикою по струму, необхідної в режимі пропалювання ізоляції кабелю та додатково добавочний і шунтувальні резистори з блоком захисту, вхід якого з'єднаний з кінцем вторинної обмотки трансформатора та зашунтований резистором, блок вимірювання від імпульсного перенапруження, один вхід якого з'єднаний з блоком захисту, а інший з'єднаний через додатковий резистор з вихідним кінцем випрямляча (див. свідоцтво на корисну модель РФ № 250965U1, MПK9 G01R 31/08, G01R 31/12, oп. 10.09.2002 г). До недоліків відомої установки належить переривання дуги на половину періоду в момент пропалювання, що не дає можливість пропалювати запливаючі ушкодження. При цьому виникає ситуація, при якій можливо приварити пошкоджену жилу до оболонки кабелю, що істотно ускладнює пошук ушкодження. Найбільш близькою до корисної моделі, що заявляється, вибраною як прототип є електротехнічна пересувна лабораторія ЕТЛ-10, до складу якої входить блок пропалювання, що включає регулятор напруги, підвищувальний трансформатор і випрямні мости (см. Паспорт ЕТЛ-10/14.00.00.00ПС виробництва ТОВ "Харківенергоприлад"). Дана установка має низку недоліків, до числа яких належить загроза пошкодження кабельної лінії, розташованої поруч з пошкодженою в лотку або каналі. Залишається і можливість приварити пошкоджену жилу до оболонки кабелю, що призводить до утруднення в пошуку ушкодження. Установка монтується у фургоні автомобіля, що негативно позначається на її мобільності. Робота установки пов'язана з великим споживанням електроенергії і перериванням дуги в момент пропалювання, що в свою чергу негативно позначається на її ефективності роботи. В основу корисної моделі поставлена задача удосконалення установки для пропалювання дефектної ізоляції кабельних ліній за рахунок забезпечення її мобільності при одночасному виключення загрози пошкодження кабелю поруч з пошкодженим, а також ефективніше пропалювати запливаючі пошкодження кабельних ліній. Поставлена задача вирішується в установці для пропалювання дефектної ізоляції кабельних ліній створеної на основі блока пропалювання. Згідно з корисною моделлю, що заявляється, установка складається з інвертора, що включає транзисторний міст, схему його керування і підвищувальний трансформатор, цифрового тиристорного регулятора, 3-х високовольтних випрямлячів напругою 5 кВ, 1 кВ та 500 В, бездротової системи дистанційного керування, приставки 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляючого мосту. На кресленні наведена блок-схема установки, що підтверджує можливість промислового застосування корисної моделі, що заявляється при всій сукупності ознак. Установка складається з дроселя 1, випрямного моста 2, тиристора 3, конденсатора 4, транзисторного моста 5, підвищувального трансформатора 6, датчика струму 7, схеми керування, бездротової системи дистанційного керування (ДК) та захисту 8, випрямляча 5 кВ 9, схеми вимірювання та індикації 10, випрямляча 1 кВ 11, випрямляча 500 В 12, приставки 10 кВ (випрямляч) 13, приставки 20 кВ (помножувач напруги) 14. Транзисторний міст 5, схема керування 8 і трансформатор 6 утворюють інвертор. Тиристор 3 та схема керування 8 утворюють цифровий тиристорний регулятор напруги. Працює установка в такий спосіб, дросель 1 обмежує кидки струму під час заряду конденсатора 4 через випрямний міст 2 і тиристор 3. Напругу на конденсаторі 4 регулюють тиристорним цифровим регулятором, який управляється за допомогою пульта дистанційного керування. Напруга з конденсатора 4 надходить на транзисторний міст 5, який перетворює постійну напругу на змінну частотою 25 кГц і з допомогою трансформатора 6 і випрямлячів створює необхідні напруги ступенів: 5 кВ, 1 кВ, 500 В. До виходу трансформатора 6 "~7 кВ" можуть підключатися приставки: 10 кВ 13 і 20 кВ 14. Приставка 10 кВ 13 - складається з випрямного моста, а приставка 20 кВ 14 - з помножувача напруги. Схема вимірювання та індикації 10 вимірює і відображає на індикаторах: напругу на виході установки, напругу на конденсаторі 4 і струм споживання транзисторним мостом 5 за допомогою датчика струму 7. З 1 UA 69122 U 5 10 датчика струму 7 сигнал також надходить і в схему захисту. Установка керується за допомогою інфрачервоного пульта ДК, аналогічного телевізійному пульту. За допомогою цієї установки можна пропалювати пошкоджені кабельні лінії, не пошкоджуючи дугою, розташовані поруч діючі кабелі. Особливо це актуально, якщо кабелі відкриті, тобто знаходяться в кабельних лотках або кабельних каналах. Наявність в установці інвертора забезпечує ефективне руйнування ізоляції в місці дефекту кабелю зі споживанням значно меншої кількості енергії, ніж у відомих установках, принцип дії яких заснований на використанні підвищувального трансформатора промислової частоти. Завдяки цьому установка для пропалювання має малі розміри і вагу, що забезпечує її мобільність для роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Установка для пропалювання дефектної ізоляції кабельних ліній, що містить блок пропалення, яка відрізняється тим, що блок пропалення складається з інвертора, що включає транзисторний міст, схему його керування і підвищувальний трансформатор, цифрового тиристорного регулятора, 3-х високовольтних випрямлячів напругою 5 кВ, 1 кВ і 500 В, бездротової системи дистанційного керування, приставки 20 кВ, що складається з високовольтного помножувача напруги і приставки 10 кВ - з високовольтного випрямляча мосту. 2 UA 69122 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
