Акустичний генератор для пошуку пошкоджень кабельних ліній

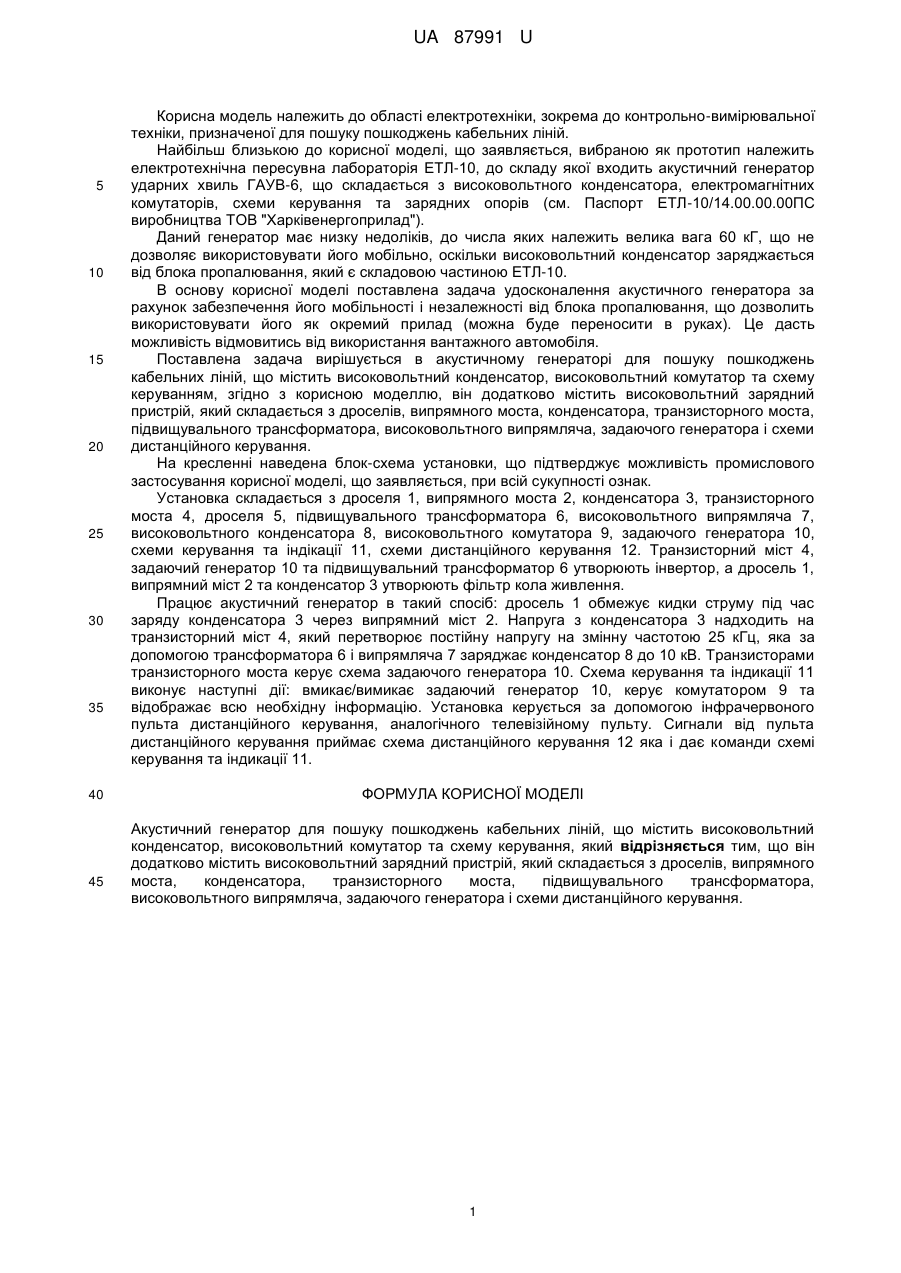

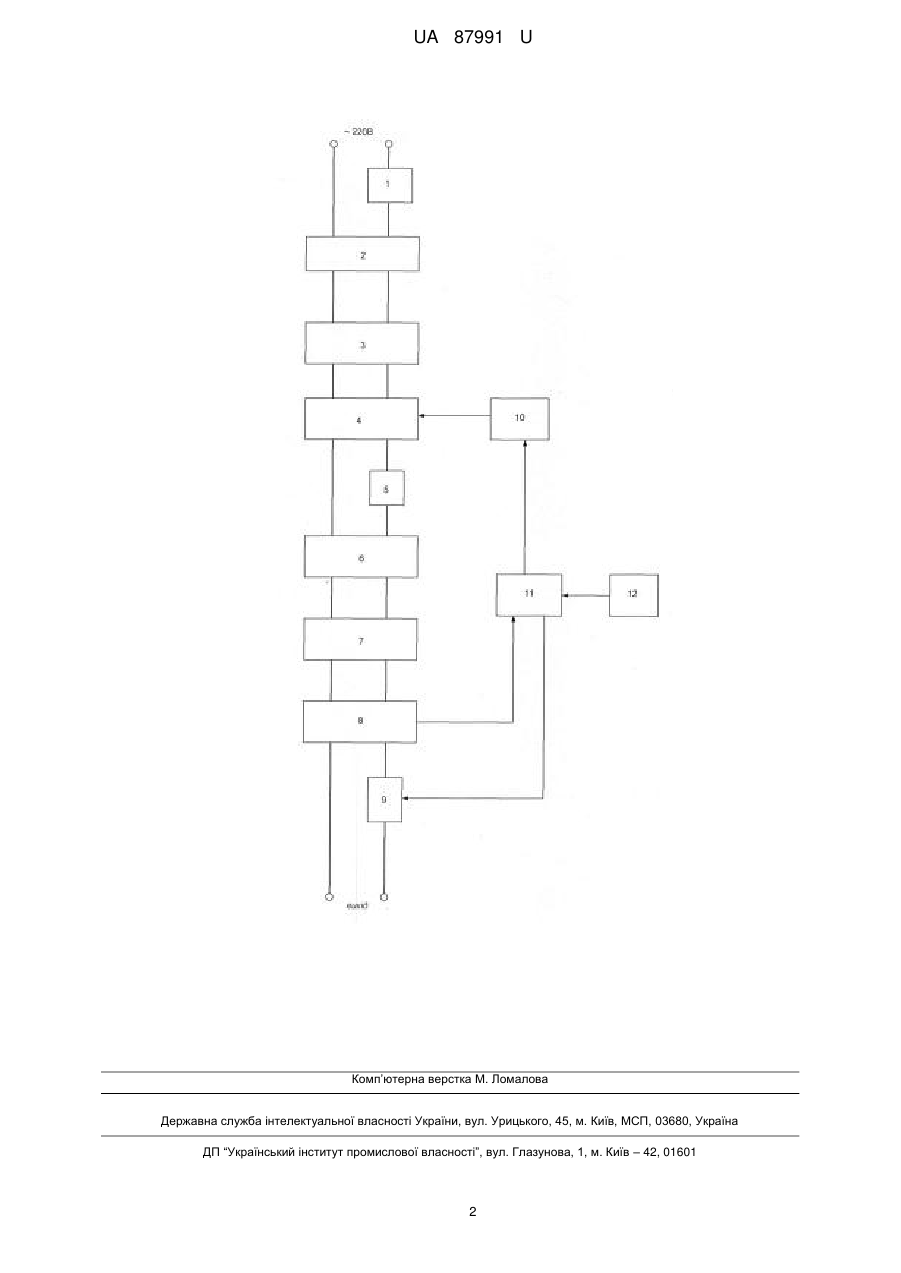

Реферат: Акустичний генератор для пошуку пошкоджень кабельних ліній містить високовольтний конденсатор, високовольтний комутатор та схему керування. Він додатково містить високовольтний зарядний пристрій, який складається з дроселів, випрямного моста, конденсатора, транзисторного моста, підвищувального трансформатора, високовольтного випрямляча, задаючого генератора і схеми дистанційного керування. UA 87991 U (12) UA 87991 U UA 87991 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області електротехніки, зокрема до контрольно-вимірювальної техніки, призначеної для пошуку пошкоджень кабельних ліній. Найбільш близькою до корисної моделі, що заявляється, вибраною як прототип належить електротехнічна пересувна лабораторія ЕТЛ-10, до складу якої входить акустичний генератор ударних хвиль ГАУВ-6, що складається з високовольтного конденсатора, електромагнітних комутаторів, схеми керування та зарядних опорів (см. Паспорт ЕТЛ-10/14.00.00.00ПС виробництва ТОВ "Харківенергоприлад"). Даний генератор має низку недоліків, до числа яких належить велика вага 60 кГ, що не дозволяє використовувати його мобільно, оскільки високовольтний конденсатор заряджається від блока пропалювання, який є складовою частиною ЕТЛ-10. В основу корисної моделі поставлена задача удосконалення акустичного генератора за рахунок забезпечення його мобільності і незалежності від блока пропалювання, що дозволить використовувати його як окремий прилад (можна буде переносити в руках). Це дасть можливість відмовитись від використання вантажного автомобіля. Поставлена задача вирішується в акустичному генераторі для пошуку пошкоджень кабельних ліній, що містить високовольтний конденсатор, високовольтний комутатор та схему керуванням, згідно з корисною моделлю, він додатково містить високовольтний зарядний пристрій, який складається з дроселів, випрямного моста, конденсатора, транзисторного моста, підвищувального трансформатора, високовольтного випрямляча, задаючого генератора і схеми дистанційного керування. На кресленні наведена блок-схема установки, що підтверджує можливість промислового застосування корисної моделі, що заявляється, при всій сукупності ознак. Установка складається з дроселя 1, випрямного моста 2, конденсатора 3, транзисторного моста 4, дроселя 5, підвищувального трансформатора 6, високовольтного випрямляча 7, високовольтного конденсатора 8, високовольтного комутатора 9, задаючого генератора 10, схеми керування та індікації 11, схеми дистанційного керування 12. Транзисторний міст 4, задаючий генератор 10 та підвищувальний трансформатор 6 утворюють інвертор, а дросель 1, випрямний міст 2 та конденсатор 3 утворюють фільтр кола живлення. Працює акустичний генератор в такий спосіб: дросель 1 обмежує кидки струму під час заряду конденсатора 3 через випрямний міст 2. Напруга з конденсатора 3 надходить на транзисторний міст 4, який перетворює постійну напругу на змінну частотою 25 кГц, яка за допомогою трансформатора 6 і випрямляча 7 заряджає конденсатор 8 до 10 кВ. Транзисторами транзисторного моста керує схема задаючого генератора 10. Схема керування та індикації 11 виконує наступні дії: вмикає/вимикає задаючий генератор 10, керує комутатором 9 та відображає всю необхідну інформацію. Установка керується за допомогою інфрачервоного пульта дистанційного керування, аналогічного телевізійному пульту. Сигнали від пульта дистанційного керування приймає схема дистанційного керування 12 яка і дає команди схемі керування та індикації 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Акустичний генератор для пошуку пошкоджень кабельних ліній, що містить високовольтний конденсатор, високовольтний комутатор та схему керування, який відрізняється тим, що він додатково містить високовольтний зарядний пристрій, який складається з дроселів, випрямного моста, конденсатора, транзисторного моста, підвищувального трансформатора, високовольтного випрямляча, задаючого генератора і схеми дистанційного керування. 1 UA 87991 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
