Відбивач струму

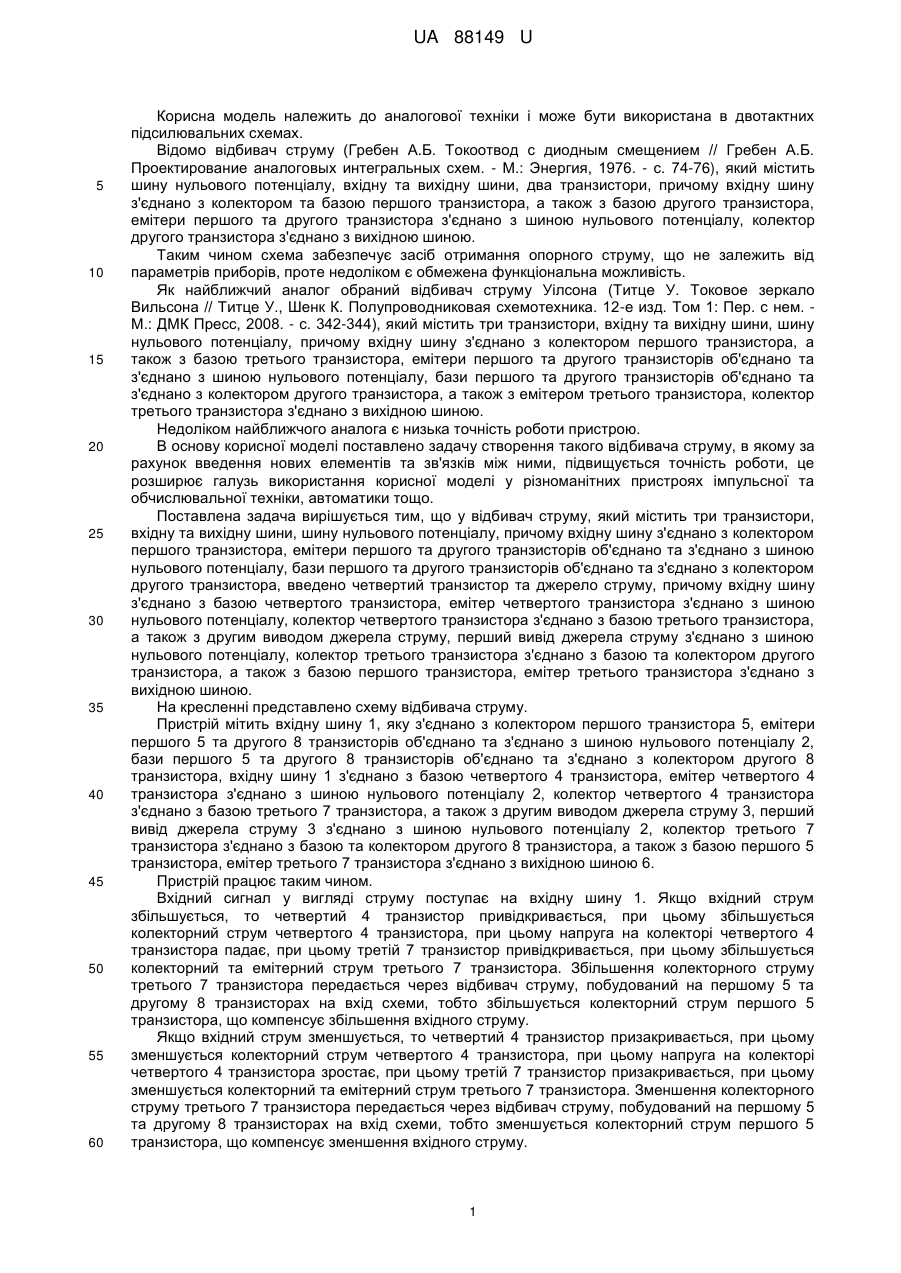

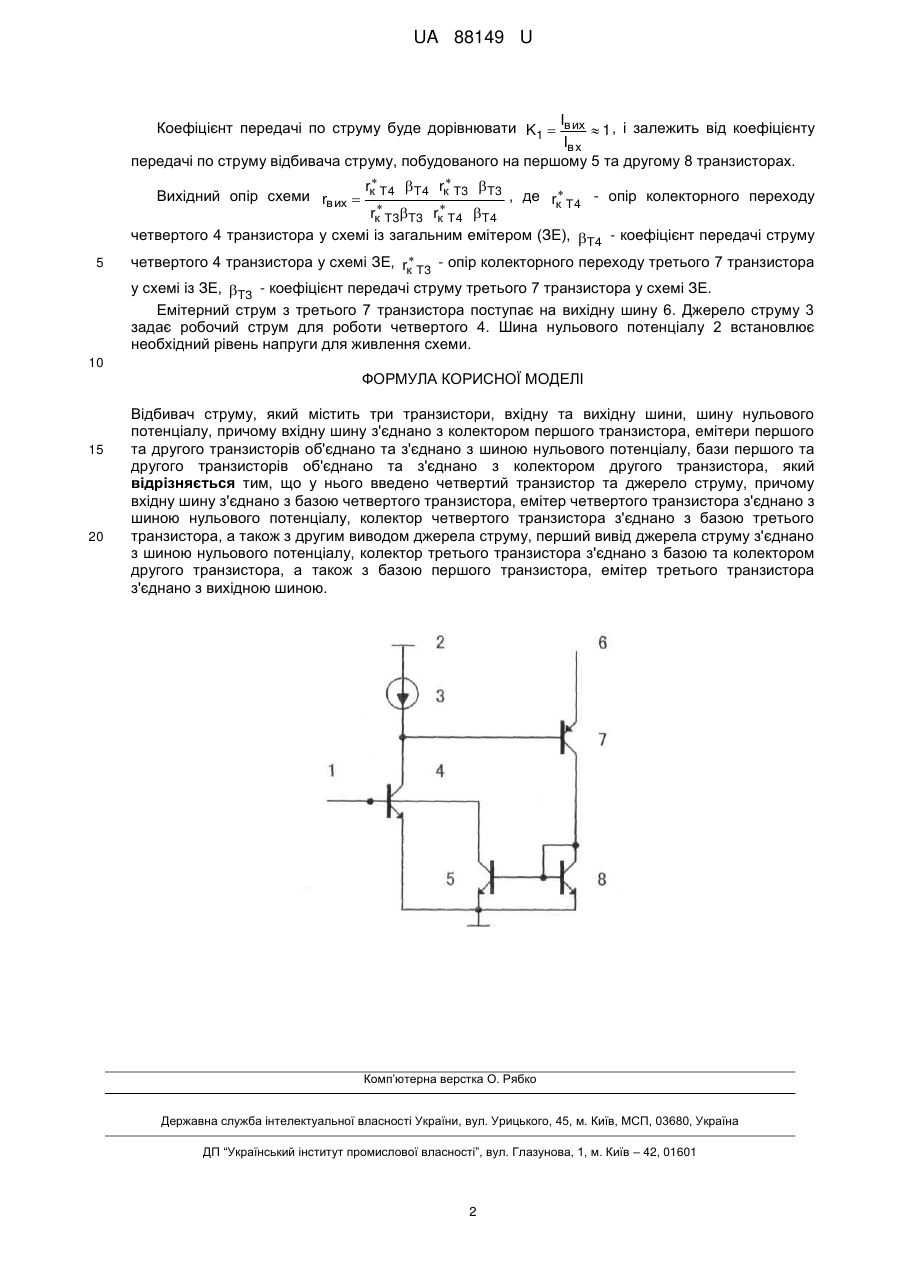

Реферат: Відбивач струму містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, колектор першого транзистора, емітери першого та другого транзисторів, четвертий транзистор та джерело струму. UA 88149 U (54) ВІДБИВАЧ СТРУМУ UA 88149 U UA 88149 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аналогової техніки і може бути використана в двотактних підсилювальних схемах. Відомо відбивач струму (Гребен А.Б. Токоотвод с диодным смещением // Гребен А.Б. Проектирование аналоговых интегральных схем. - М.: Энергия, 1976. - с. 74-76), який містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором та базою першого транзистора, а також з базою другого транзистора, емітери першого та другого транзистора з'єднано з шиною нульового потенціалу, колектор другого транзистора з'єднано з вихідною шиною. Таким чином схема забезпечує засіб отримання опорного струму, що не залежить від параметрів приборів, проте недоліком є обмежена функціональна можливість. Як найближчий аналог обраний відбивач струму Уілсона (Титце У. Токовое зеркало Вильсона // Титце У., Шенк К. Полупроводниковая схемотехника. 12-е изд. Том 1: Пер. с нем. М.: ДМК Пресс, 2008. - с. 342-344), який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, а також з базою третього транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, а також з емітером третього транзистора, колектор третього транзистора з'єднано з вихідною шиною. Недоліком найближчого аналога є низька точність роботи пристрою. В основу корисної моделі поставлено задачу створення такого відбивача струму, в якому за рахунок введення нових елементів та зв'язків між ними, підвищується точність роботи, це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у відбивач струму, який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, введено четвертий транзистор та джерело струму, причому вхідну шину з'єднано з базою четвертого транзистора, емітер четвертого транзистора з'єднано з шиною нульового потенціалу, колектор четвертого транзистора з'єднано з базою третього транзистора, а також з другим виводом джерела струму, перший вивід джерела струму з'єднано з шиною нульового потенціалу, колектор третього транзистора з'єднано з базою та колектором другого транзистора, а також з базою першого транзистора, емітер третього транзистора з'єднано з вихідною шиною. На кресленні представлено схему відбивача струму. Пристрій мітить вхідну шину 1, яку з'єднано з колектором першого транзистора 5, емітери першого 5 та другого 8 транзисторів об'єднано та з'єднано з шиною нульового потенціалу 2, бази першого 5 та другого 8 транзисторів об'єднано та з'єднано з колектором другого 8 транзистора, вхідну шину 1 з'єднано з базою четвертого 4 транзистора, емітер четвертого 4 транзистора з'єднано з шиною нульового потенціалу 2, колектор четвертого 4 транзистора з'єднано з базою третього 7 транзистора, а також з другим виводом джерела струму 3, перший вивід джерела струму 3 з'єднано з шиною нульового потенціалу 2, колектор третього 7 транзистора з'єднано з базою та колектором другого 8 транзистора, а також з базою першого 5 транзистора, емітер третього 7 транзистора з'єднано з вихідною шиною 6. Пристрій працює таким чином. Вхідний сигнал у вигляді струму поступає на вхідну шину 1. Якщо вхідний струм збільшується, то четвертий 4 транзистор привідкривається, при цьому збільшується колекторний струм четвертого 4 транзистора, при цьому напруга на колекторі четвертого 4 транзистора падає, при цьому третій 7 транзистор привідкривається, при цьому збільшується колекторний та емітерний струм третього 7 транзистора. Збільшення колекторного струму третього 7 транзистора передається через відбивач струму, побудований на першому 5 та другому 8 транзисторах на вхід схеми, тобто збільшується колекторний струм першого 5 транзистора, що компенсує збільшення вхідного струму. Якщо вхідний струм зменшується, то четвертий 4 транзистор призакривається, при цьому зменшується колекторний струм четвертого 4 транзистора, при цьому напруга на колекторі четвертого 4 транзистора зростає, при цьому третій 7 транзистор призакривається, при цьому зменшується колекторний та емітерний струм третього 7 транзистора. Зменшення колекторного струму третього 7 транзистора передається через відбивач струму, побудований на першому 5 та другому 8 транзисторах на вхід схеми, тобто зменшується колекторний струм першого 5 транзистора, що компенсує зменшення вхідного струму. 1 UA 88149 U Коефіцієнт передачі по струму буде дорівнювати K1  Iв их  1 , і залежить від коефіцієнту Iв х передачі по струму відбивача струму, побудованого на першому 5 та другому 8 транзисторах. r  r   Вихідний опір схеми rв их  к Т 4 T 4 к Т3 T3 , де rк Т4 - опір колекторного переходу   rк Т3T3 rк Т 4 T 4 четвертого 4 транзистора у схемі із загальним емітером (ЗЕ), T4 - коефіцієнт передачі струму 5  четвертого 4 транзистора у схемі ЗЕ, rк Т3 - опір колекторного переходу третього 7 транзистора у схемі із ЗЕ, T3 - коефіцієнт передачі струму третього 7 транзистора у схемі ЗЕ. Емітерний струм з третього 7 транзистора поступає на вихідну шину 6. Джерело струму 3 задає робочий струм для роботи четвертого 4. Шина нульового потенціалу 2 встановлює необхідний рівень напруги для живлення схеми. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Відбивач струму, який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, який відрізняється тим, що у нього введено четвертий транзистор та джерело струму, причому вхідну шину з'єднано з базою четвертого транзистора, емітер четвертого транзистора з'єднано з шиною нульового потенціалу, колектор четвертого транзистора з'єднано з базою третього транзистора, а також з другим виводом джерела струму, перший вивід джерела струму з'єднано з шиною нульового потенціалу, колектор третього транзистора з'єднано з базою та колектором другого транзистора, а також з базою першого транзистора, емітер третього транзистора з'єднано з вихідною шиною. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
