Пристрій для безпечної очистки водойм від сірководню

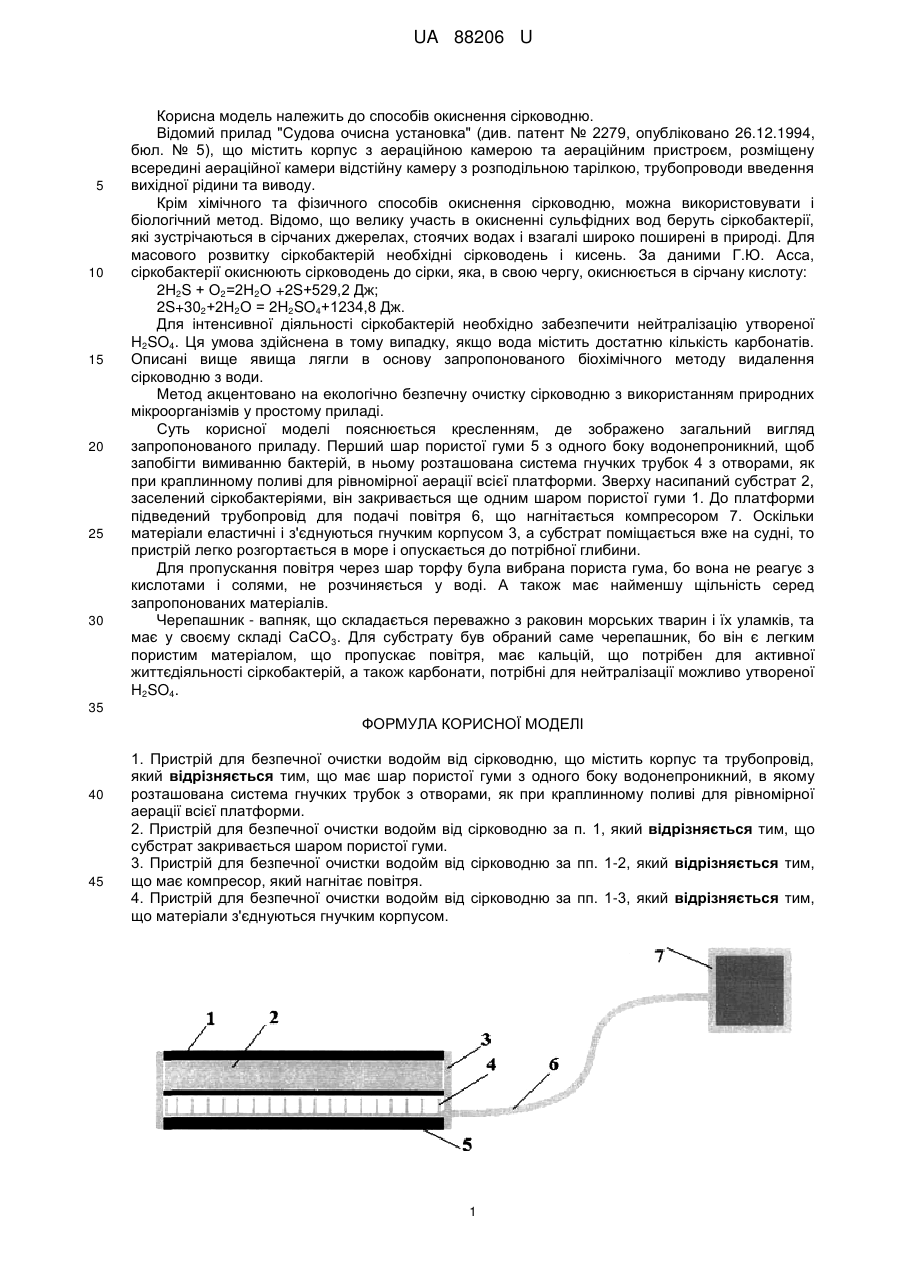

Реферат: Приcтрій для безпечної очистки водойм від сірководню містить корпус та трубопровід. Також має шар пористої гуми з одного боку водонепроникний, в якому розташована система гнучких трубок з отворами, як при краплинному поливі для рівномірної аерації всієї платформи. UA 88206 U (12) UA 88206 U UA 88206 U 5 10 15 20 25 30 Корисна модель належить до способів окиснення сірководню. Відомий прилад "Судова очисна установка" (див. патент № 2279, опубліковано 26.12.1994, бюл. № 5), що містить корпус з аераційною камерою та аераційним пристроєм, розміщену всередині аераційної камери відстійну камеру з розподільною тарілкою, трубопроводи введення вихідної рідини та виводу. Крім хімічного та фізичного способів окиснення сірководню, можна використовувати і біологічний метод. Відомо, що велику участь в окисненні сульфідних вод беруть сіркобактерії, які зустрічаються в сірчаних джерелах, стоячих водах і взагалі широко поширені в природі. Для масового розвитку сіркобактерій необхідні сірководень і кисень. За даними Г.Ю. Асса, сіркобактерії окиснюють сірководень до сірки, яка, в свою чергу, окиснюється в сірчану кислоту: 2H2S + О2=2Н2О +2S+529,2 Дж; 2S+302+2Н2О = 2H2SO4+1234,8 Дж. Для інтенсивної діяльності сіркобактерій необхідно забезпечити нейтралізацію утвореної H2SO4. Ця умова здійснена в тому випадку, якщо вода містить достатню кількість карбонатів. Описані вище явища лягли в основу запропонованого біохімічного методу видалення сірководню з води. Метод акцентовано на екологічно безпечну очистку сірководню з використанням природних мікроорганізмів у простому приладі. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд запропонованого приладу. Перший шар пористої гуми 5 з одного боку водонепроникний, щоб запобігти вимиванню бактерій, в ньому розташована система гнучких трубок 4 з отворами, як при краплинному поливі для рівномірної аерації всієї платформи. Зверху насипаний субстрат 2, заселений сіркобактеріями, він закривається ще одним шаром пористої гуми 1. До платформи підведений трубопровід для подачі повітря 6, що нагнітається компресором 7. Оскільки матеріали еластичні і з'єднуються гнучким корпусом 3, а субстрат поміщається вже на судні, то пристрій легко розгортається в море і опускається до потрібної глибини. Для пропускання повітря через шар торфу була вибрана пориста гума, бо вона не реагує з кислотами і солями, не розчиняється у воді. А також має найменшу щільність серед запропонованих матеріалів. Черепашник - вапняк, що складається переважно з раковин морських тварин і їх уламків, та має у своєму складі СаСО3. Для субстрату був обраний саме черепашник, бо він є легким пористим матеріалом, що пропускає повітря, має кальцій, що потрібен для активної життєдіяльності сіркобактерій, а також карбонати, потрібні для нейтралізації можливо утвореної H2SO4. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Приcтрій для безпечної очистки водойм від сірководню, що містить корпус та трубопровід, який відрізняється тим, що має шар пористої гуми з одного боку водонепроникний, в якому розташована система гнучких трубок з отворами, як при краплинному поливі для рівномірної аерації всієї платформи. 2. Приcтрій для безпечної очистки водойм від сірководню за п. 1, який відрізняється тим, що субстрат закривається шаром пористої гуми. 3. Приcтрій для безпечної очистки водойм від сірководню за пп. 1-2, який відрізняється тим, що має компресор, який нагнітає повітря. 4. Приcтрій для безпечної очистки водойм від сірководню за пп. 1-3, який відрізняється тим, що матеріали з'єднуються гнучким корпусом. 1 UA 88206 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
