Двоплощинна шпалера для ведення виноградних кущів

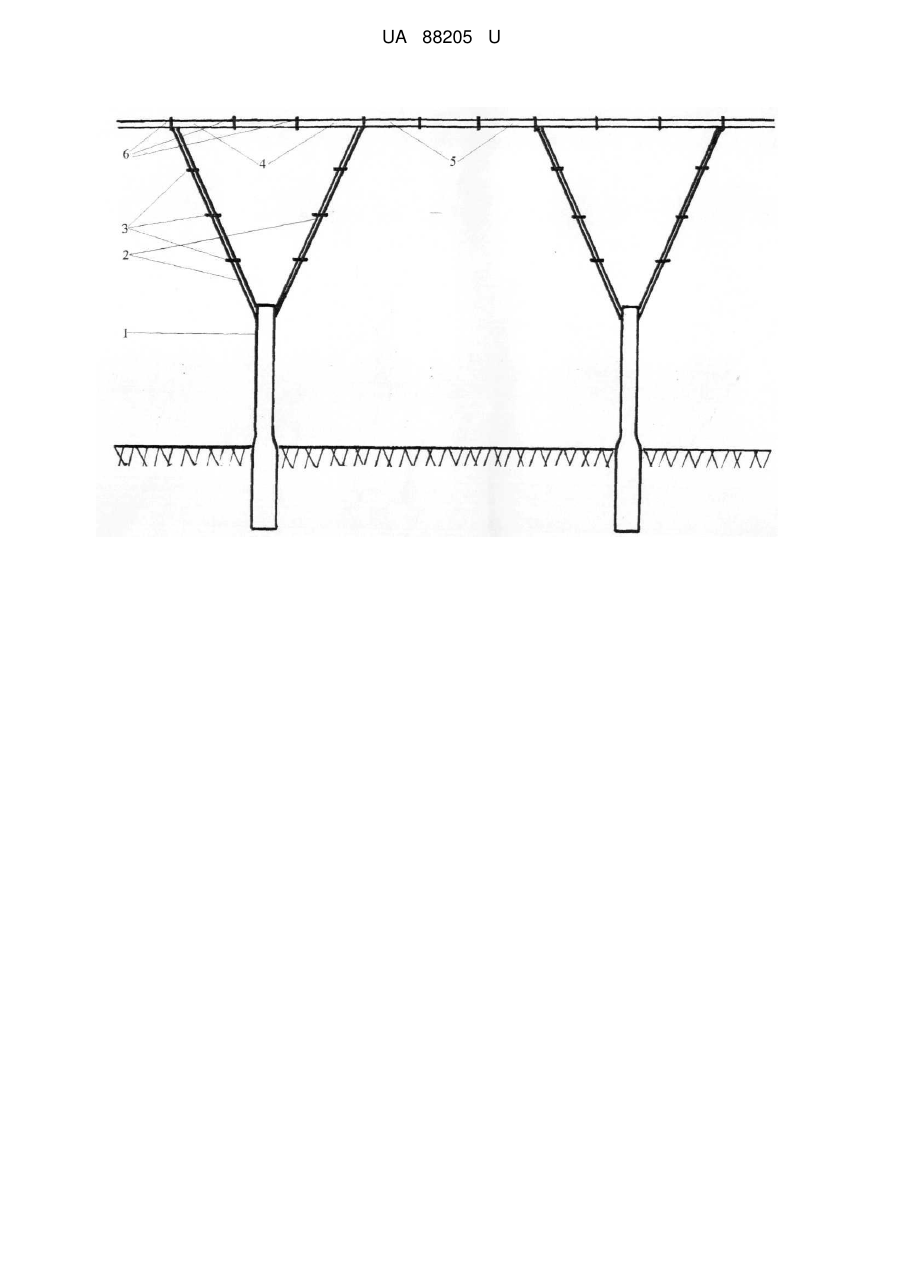

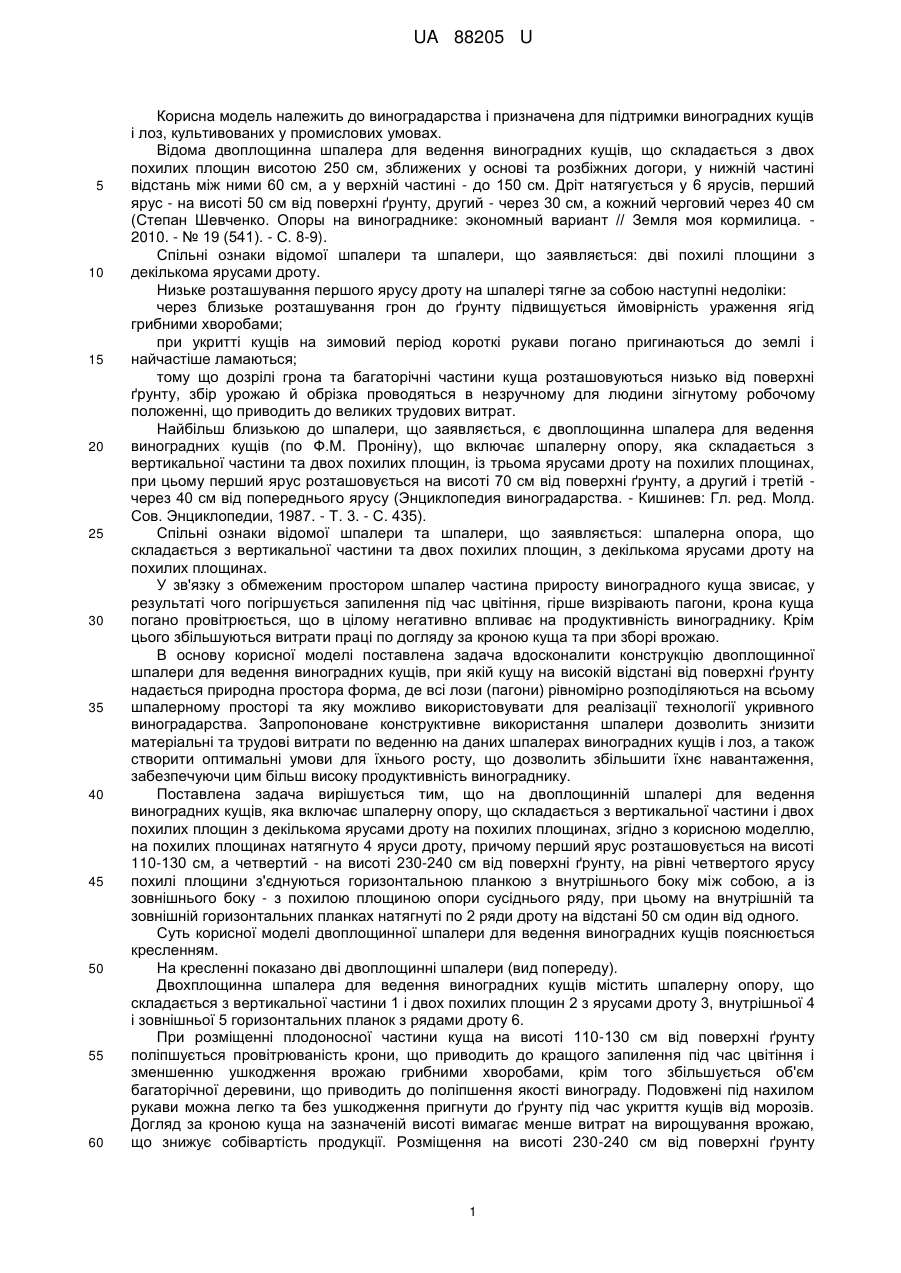

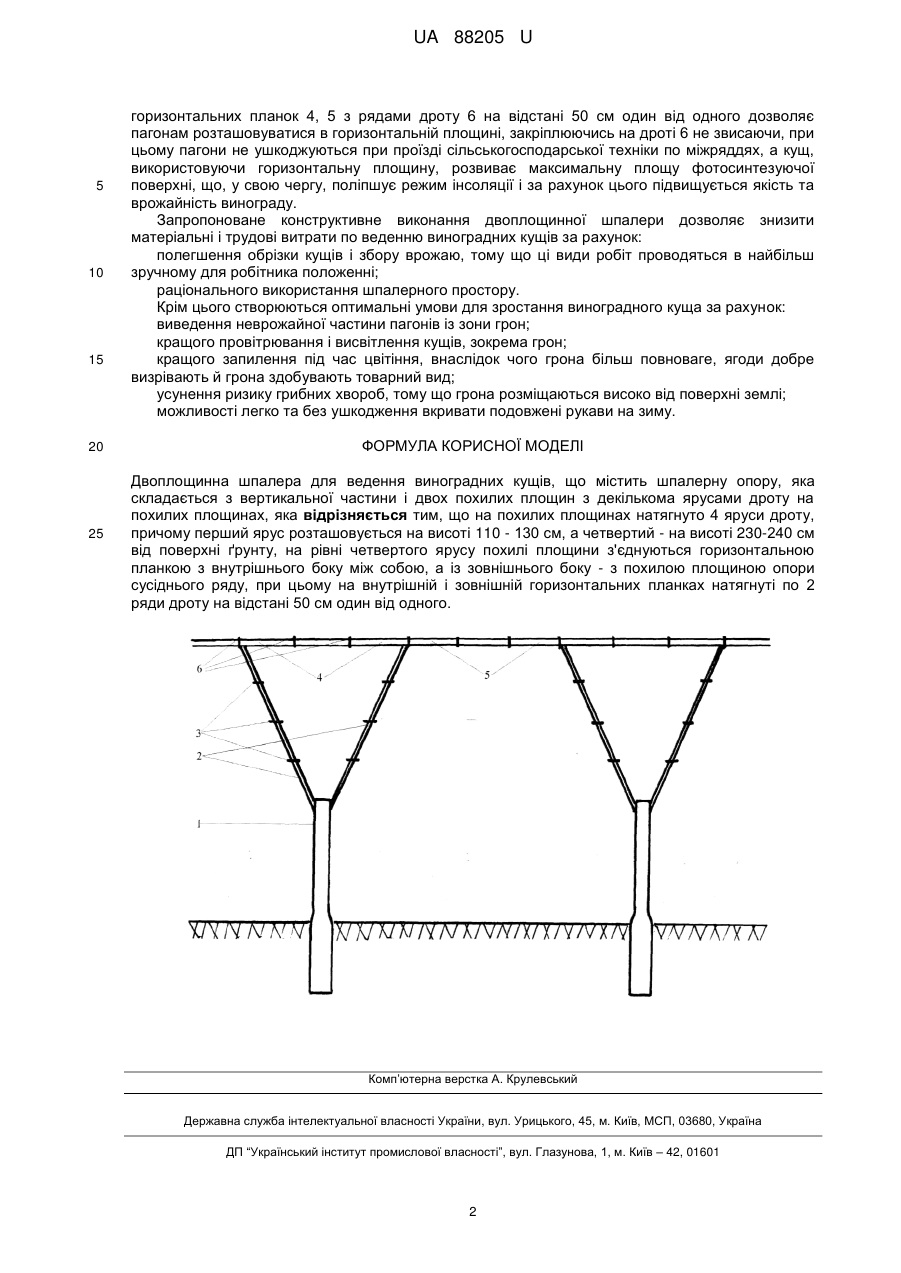

Реферат: Двоплощинна шпалера містить шпалерну опору, яка складається з вертикальної частини і двох похилих площин з декількома ярусами дроту на похилих площинах. На похилих площинах натягнуто 4 яруси дроту, причому перший ярус розташовується на висоті 110-130 см, а четвертий - на висоті 230-240 см від поверхні ґрунту. На рівні четвертого ярусу похилі площини з'єднуються горизонтальною планкою з внутрішнього боку між собою, а із зовнішнього боку - з похилою площиною опори сусіднього ряду. При цьому на внутрішній і зовнішній горизонтальних планках натягнуті по 2 ряди дроту на відстані 50 см один від одного. UA 88205 U (12) UA 88205 U UA 88205 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виноградарства і призначена для підтримки виноградних кущів і лоз, культивованих у промислових умовах. Відома двоплощинна шпалера для ведення виноградних кущів, що складається з двох похилих площин висотою 250 см, зближених у основі та розбіжних догори, у нижній частині відстань між ними 60 см, а у верхній частині - до 150 см. Дріт натягується у 6 ярусів, перший ярус - на висоті 50 см від поверхні ґрунту, другий - через 30 см, а кожний черговий через 40 см (Степан Шевченко. Опоры на винограднике: экономный вариант // Земля моя кормилица. 2010. - № 19 (541). - С. 8-9). Спільні ознаки відомої шпалери та шпалери, що заявляється: дві похилі площини з декількома ярусами дроту. Низьке розташування першого ярусу дроту на шпалері тягне за собою наступні недоліки: через близьке розташування грон до ґрунту підвищується ймовірність ураження ягід грибними хворобами; при укритті кущів на зимовий період короткі рукави погано пригинаються до землі і найчастіше ламаються; тому що дозрілі грона та багаторічні частини куща розташовуються низько від поверхні ґрунту, збір урожаю й обрізка проводяться в незручному для людини зігнутому робочому положенні, що приводить до великих трудових витрат. Найбільш близькою до шпалери, що заявляється, є двоплощинна шпалера для ведення виноградних кущів (по Ф.М. Проніну), що включає шпалерну опору, яка складається з вертикальної частини та двох похилих площин, із трьома ярусами дроту на похилих площинах, при цьому перший ярус розташовується на висоті 70 см від поверхні ґрунту, а другий і третій через 40 см від попереднього ярусу (Энциклопедия виноградарства. - Кишинев: Гл. ред. Молд. Сов. Энциклопедии, 1987. - Т. 3. - С. 435). Спільні ознаки відомої шпалери та шпалери, що заявляється: шпалерна опора, що складається з вертикальної частини та двох похилих площин, з декількома ярусами дроту на похилих площинах. У зв'язку з обмеженим простором шпалер частина приросту виноградного куща звисає, у результаті чого погіршується запилення під час цвітіння, гірше визрівають пагони, крона куща погано провітрюється, що в цілому негативно впливає на продуктивність винограднику. Крім цього збільшуються витрати праці по догляду за кроною куща та при зборі врожаю. В основу корисної моделі поставлена задача вдосконалити конструкцію двоплощинної шпалери для ведення виноградних кущів, при якій кущу на високій відстані від поверхні ґрунту надається природна простора форма, де всі лози (пагони) рівномірно розподіляються на всьому шпалерному просторі та яку можливо використовувати для реалізації технології укривного виноградарства. Запропоноване конструктивне використання шпалери дозволить знизити матеріальні та трудові витрати по веденню на даних шпалерах виноградних кущів і лоз, а також створити оптимальні умови для їхнього росту, що дозволить збільшити їхнє навантаження, забезпечуючи цим більш високу продуктивність винограднику. Поставлена задача вирішується тим, що на двоплощинній шпалері для ведення виноградних кущів, яка включає шпалерну опору, що складається з вертикальної частини і двох похилих площин з декількома ярусами дроту на похилих площинах, згідно з корисною моделлю, на похилих площинах натягнуто 4 яруси дроту, причому перший ярус розташовується на висоті 110-130 см, а четвертий - на висоті 230-240 см від поверхні ґрунту, на рівні четвертого ярусу похилі площини з'єднуються горизонтальною планкою з внутрішнього боку між собою, а із зовнішнього боку - з похилою площиною опори сусіднього ряду, при цьому на внутрішній та зовнішній горизонтальних планках натягнуті по 2 ряди дроту на відстані 50 см один від одного. Суть корисної моделі двоплощинної шпалери для ведення виноградних кущів пояснюється кресленням. На кресленні показано дві двоплощинні шпалери (вид попереду). Двохплощинна шпалера для ведення виноградних кущів містить шпалерну опору, що складається з вертикальної частини 1 і двох похилих площин 2 з ярусами дроту 3, внутрішньої 4 і зовнішньої 5 горизонтальних планок з рядами дроту 6. При розміщенні плодоносної частини куща на висоті 110-130 см від поверхні ґрунту поліпшується провітрюваність крони, що приводить до кращого запилення під час цвітіння і зменшенню ушкодження врожаю грибними хворобами, крім того збільшується об'єм багаторічної деревини, що приводить до поліпшення якості винограду. Подовжені під нахилом рукави можна легко та без ушкодження пригнути до ґрунту під час укриття кущів від морозів. Догляд за кроною куща на зазначеній висоті вимагає менше витрат на вирощування врожаю, що знижує собівартість продукції. Розміщення на висоті 230-240 см від поверхні ґрунту 1 UA 88205 U 5 10 15 20 25 горизонтальних планок 4, 5 з рядами дроту 6 на відстані 50 см один від одного дозволяє пагонам розташовуватися в горизонтальній площині, закріплюючись на дроті 6 не звисаючи, при цьому пагони не ушкоджуються при проїзді сільськогосподарської техніки по міжряддях, а кущ, використовуючи горизонтальну площину, розвиває максимальну площу фотосинтезуючої поверхні, що, у свою чергу, поліпшує режим інсоляції і за рахунок цього підвищується якість та врожайність винограду. Запропоноване конструктивне виконання двоплощинної шпалери дозволяє знизити матеріальні і трудові витрати по веденню виноградних кущів за рахунок: полегшення обрізки кущів і збору врожаю, тому що ці види робіт проводяться в найбільш зручному для робітника положенні; раціонального використання шпалерного простору. Крім цього створюються оптимальні умови для зростання виноградного куща за рахунок: виведення неврожайної частини пагонів із зони грон; кращого провітрювання і висвітлення кущів, зокрема грон; кращого запилення під час цвітіння, внаслідок чого грона більш повноваге, ягоди добре визрівають й грона здобувають товарний вид; усунення ризику грибних хвороб, тому що грона розміщаються високо від поверхні землі; можливості легко та без ушкодження вкривати подовжені рукави на зиму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Двоплощинна шпалера для ведення виноградних кущів, що містить шпалерну опору, яка складається з вертикальної частини і двох похилих площин з декількома ярусами дроту на похилих площинах, яка відрізняється тим, що на похилих площинах натягнуто 4 яруси дроту, причому перший ярус розташовується на висоті 110 - 130 см, а четвертий - на висоті 230-240 см від поверхні ґрунту, на рівні четвертого ярусу похилі площини з'єднуються горизонтальною планкою з внутрішнього боку між собою, а із зовнішнього боку - з похилою площиною опори сусіднього ряду, при цьому на внутрішній і зовнішній горизонтальних планках натягнуті по 2 ряди дроту на відстані 50 см один від одного. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
