Віконний сонячний колектор-жалюзі

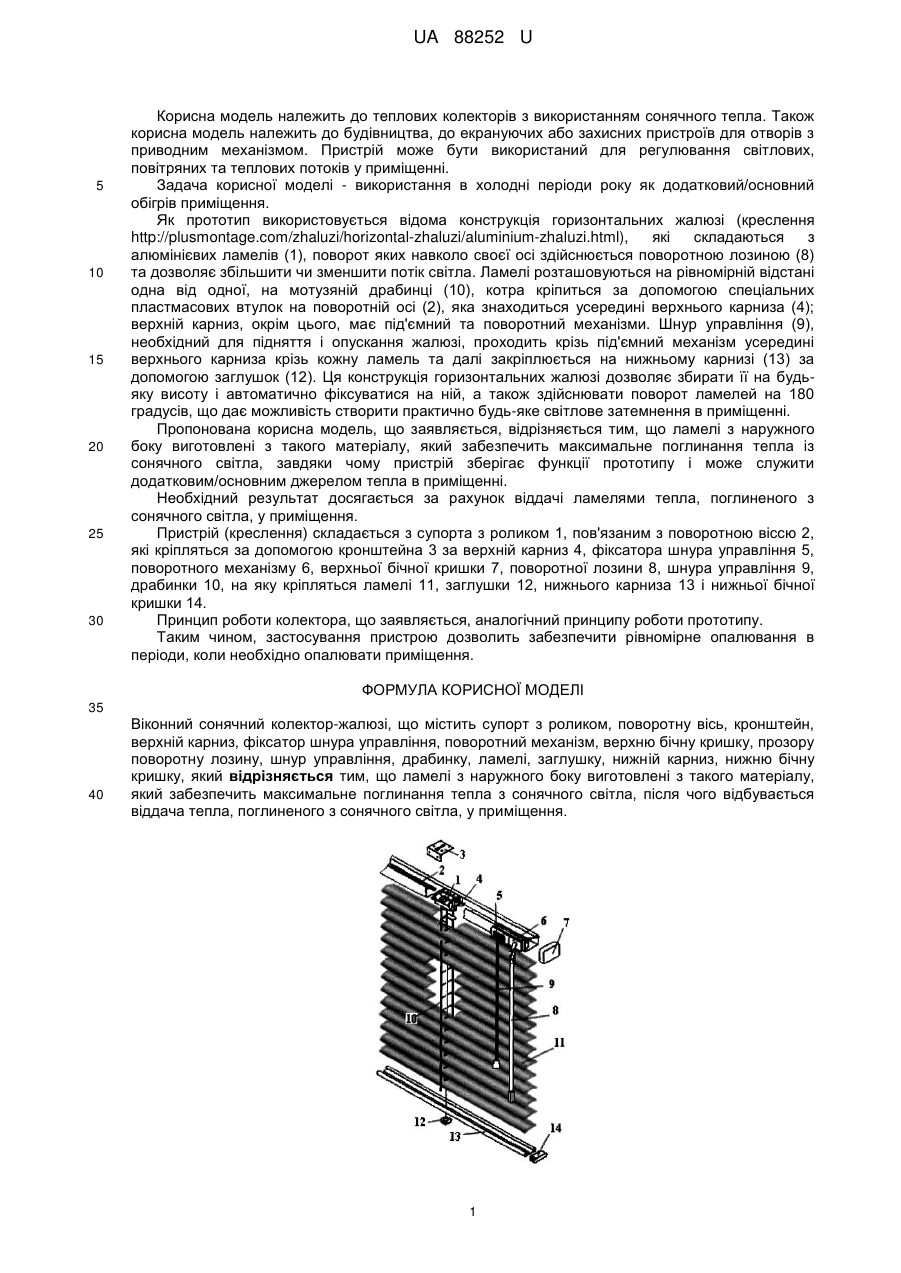

Реферат: Віконний сонячний колектор-жалюзі містить супорт з роликом, поворотну вісь, кронштейн, верхній карниз, фіксатор шнура управління, поворотний механізм, верхню бічну кришку, прозору поворотну лозину, шнур управління, драбинку, ламелі, заглушку, нижній карниз, нижню бічну кришку. Ламелі з наружного боку виготовлені з такого матеріалу, який забезпечить максимальне поглинання тепла з сонячного світла, після чого відбувається віддача тепла, поглиненого з сонячного світла, у приміщення. UA 88252 U (54) ВІКОННИЙ СОНЯЧНИЙ КОЛЕКТОР-ЖАЛЮЗІ UA 88252 U UA 88252 U 5 10 15 20 25 30 Корисна модель належить до теплових колекторів з використанням сонячного тепла. Також корисна модель належить до будівництва, до екрануючих або захисних пристроїв для отворів з приводним механізмом. Пристрій може бути використаний для регулювання світлових, повітряних та теплових потоків у приміщенні. Задача корисної моделі - використання в холодні періоди року як додатковий/основний обігрів приміщення. Як прототип використовується відома конструкція горизонтальних жалюзі (креслення http://plusmontage.com/zhaluzi/horizontal-zhaluzi/aluminium-zhaluzi.html), які складаються з алюмінієвих ламелів (1), поворот яких навколо своєї осі здійснюється поворотною лозиною (8) та дозволяє збільшити чи зменшити потік світла. Ламелі розташовуються на рівномірній відстані одна від одної, на мотузяній драбинці (10), котра кріпиться за допомогою спеціальних пластмасових втулок на поворотній осі (2), яка знаходиться усередині верхнього карниза (4); верхній карниз, окрім цього, має під'ємний та поворотний механізми. Шнур управління (9), необхідний для підняття і опускання жалюзі, проходить крізь під'ємний механізм усередині верхнього карниза крізь кожну ламель та далі закріплюється на нижньому карнизі (13) за допомогою заглушок (12). Ця конструкція горизонтальних жалюзі дозволяє збирати її на будьяку висоту і автоматично фіксуватися на ній, а також здійснювати поворот ламелей на 180 градусів, що дає можливість створити практично будь-яке світлове затемнення в приміщенні. Пропонована корисна модель, що заявляється, відрізняється тим, що ламелі з наружного боку виготовлені з такого матеріалу, який забезпечить максимальне поглинання тепла із сонячного світла, завдяки чому пристрій зберігає функції прототипу і може служити додатковим/основним джерелом тепла в приміщенні. Необхідний результат досягається за рахунок віддачі ламелями тепла, поглиненого з сонячного світла, у приміщення. Пристрій (креслення) складається з супорта з роликом 1, пов'язаним з поворотною віссю 2, які кріпляться за допомогою кронштейна 3 за верхній карниз 4, фіксатора шнура управління 5, поворотного механізму 6, верхньої бічної кришки 7, поворотної лозини 8, шнура управління 9, драбинки 10, на яку кріпляться ламелі 11, заглушки 12, нижнього карниза 13 і нижньої бічної кришки 14. Принцип роботи колектора, що заявляється, аналогічний принципу роботи прототипу. Таким чином, застосування пристрою дозволить забезпечити рівномірне опалювання в періоди, коли необхідно опалювати приміщення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Віконний сонячний колектор-жалюзі, що містить супорт з роликом, поворотну вісь, кронштейн, верхній карниз, фіксатор шнура управління, поворотний механізм, верхню бічну кришку, прозору поворотну лозину, шнур управління, драбинку, ламелі, заглушку, нижній карниз, нижню бічну кришку, який відрізняється тим, що ламелі з наружного боку виготовлені з такого матеріалу, який забезпечить максимальне поглинання тепла з сонячного світла, після чого відбувається віддача тепла, поглиненого з сонячного світла, у приміщення. 1 UA 88252 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
