Котел для спалювання біомаси
Номер патенту: 8842
Опубліковано: 15.08.2005
Автори: Ходаковський Володимир Іванович, Мамалига Евген Олександрович
Формула / Реферат
1. Котел для спалювання біомаси, що містить корпус з водяною сорочкою і патрубками входу і виходу води, топкову камеру з завантажувальними дверцями і решітку, частина котла протнута горизонтальними димогарними трубами, з одного боку відгородженими перегородкою, утворюючими з корпусом камеру допалювання, а з іншого боку з'єднаними з димовідвідним патрубком, зовні на корпусі установлений вентилятор, вихід якого з'єднаний з колектором, що розділяє потік повітря по двох каналах, один із яких сполучений з верхньою частиною топкової камери, а інший - з підрешітковою порожниною, який відрізняється тим, що перегородка виконана горизонтально, утворюючи поворотний канал, що з'єднує топкову камеру з камерою допалювання, колектор забезпечений додатковим каналом, з'єднаним безпосередньо з камерою допалювання за допомогою трубчастих каналів, утворених у корпусі котла, причому в камері допалювання і каналі, сполученим з підрешітковою порожниною, установлені регульовані вручну заслінки, а решітка виконана підпружиненою з можливістю вертикального переміщення і механічно зв'язана з завантажувальними дверцями.
2. Котел за п. 1, який відрізняється тим, що трубчасті канали в корпусі розміщені перпендикулярно потоку топкових газів.
3. Котел за п. 1, який відрізняється тим, що канал, сполучений з топковою камерою, з'єднаний з трубчастим розподільником, який має соплові патрубки, спрямовані назустріч потоку топкових газів.
4. Котел за п. 1, який відрізняється тим, що решітка зв'язана з завантажувальними дверцями за допомогою важільно-тросового механізму.
5. Котел за п. 4, який відрізняється тим, що важільно-тросовий механізм виконаний у вигляді пари роликів-шківів на осях, нерухомо встановлених на бічних стінках котла нижче рівня решітки, через які перекинуті тросики, одними кінцями закріплені на решітці, а іншими - на планках, нерухомо установлених на дверцях під визначеним кутом, що виконують роль важелів.
6. Котел за п. 1, який відрізняється тим, що патрубок гарячої води і димовідвідний патрубок спрямовані вгору і мають можливість з'єднання з баком-акумулятором, установленим на верху котла.
Текст

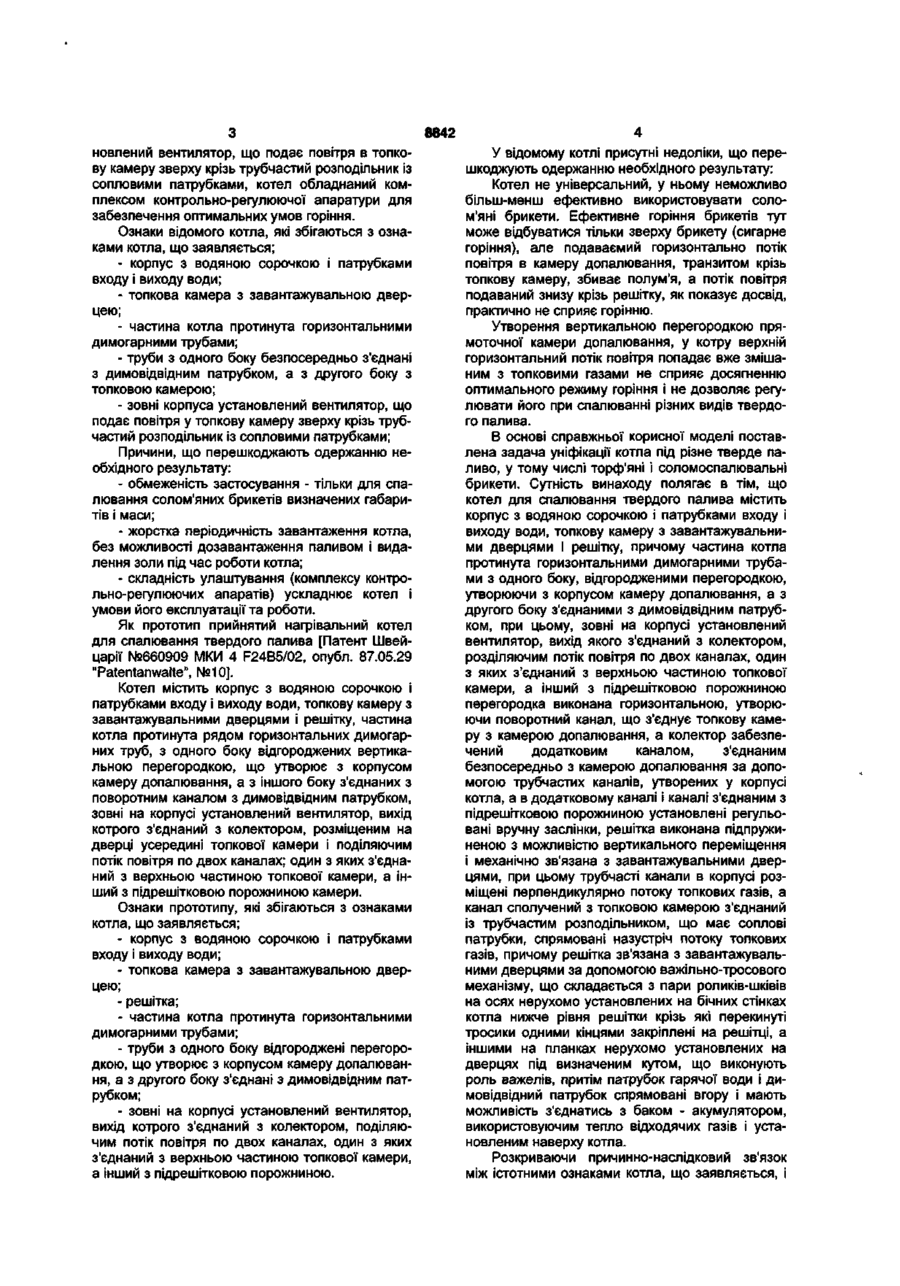

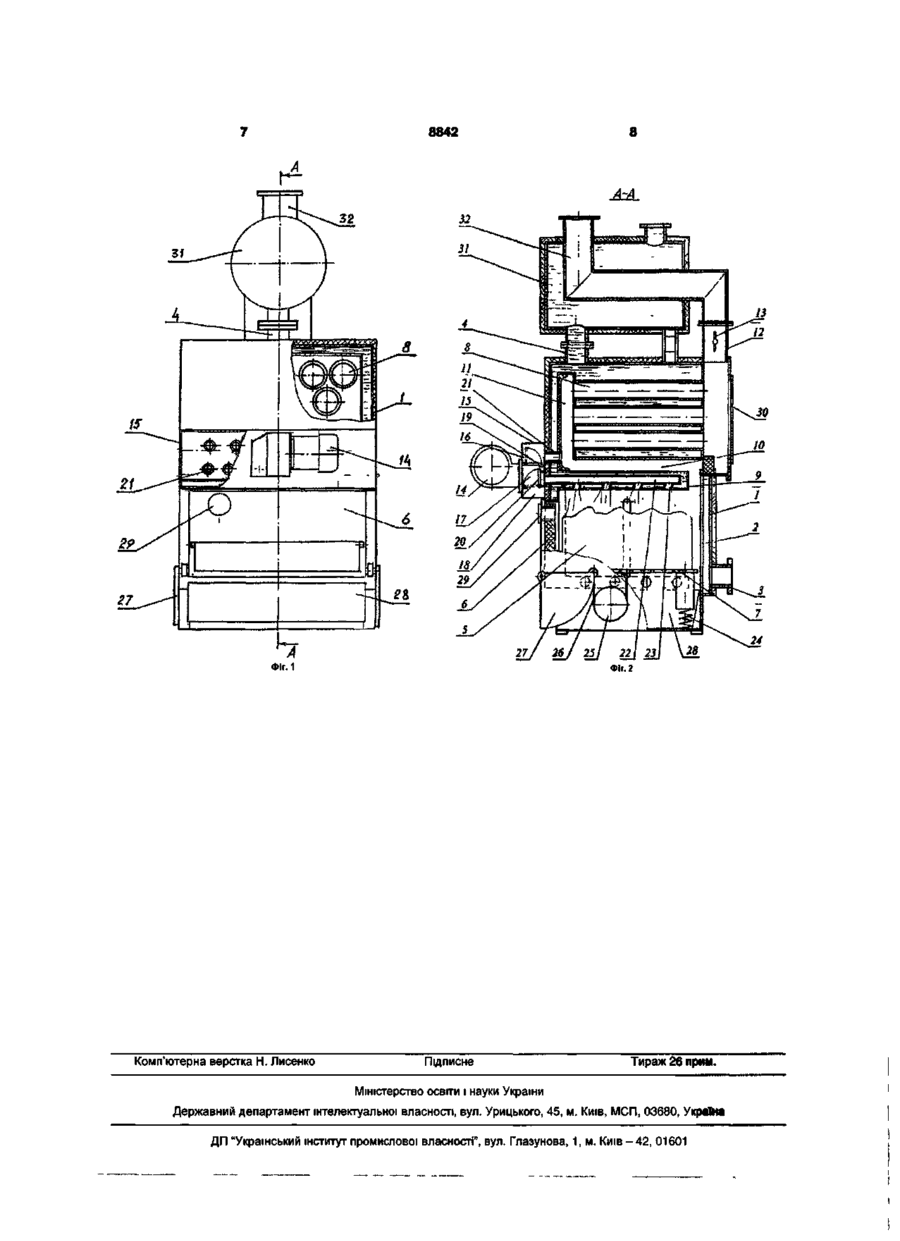

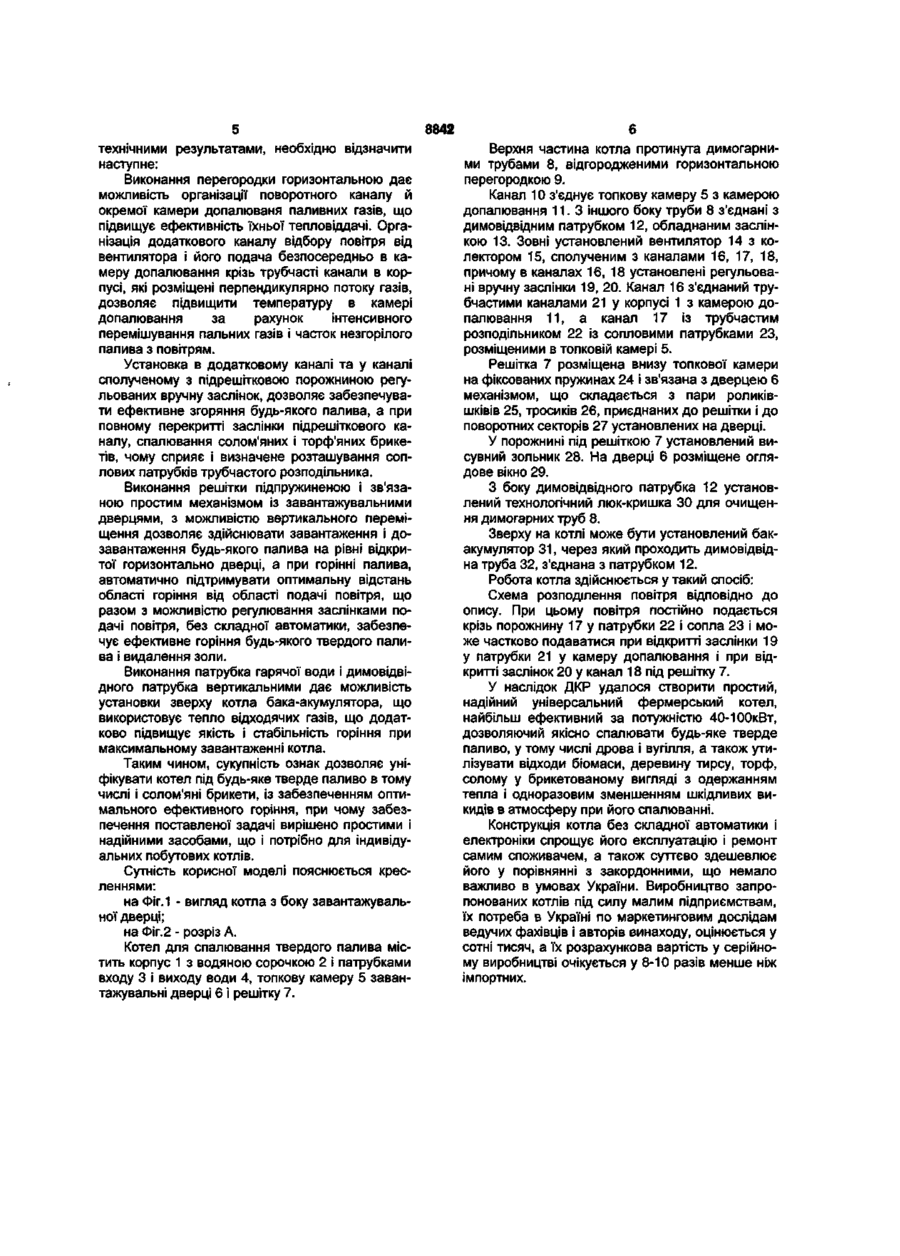

1. Котел для спалювання біомаси, що містить корпус з водяною сорочкою і патрубками входу і виходу води, топкову камеру з завантажувальними дверцями і решітку, частина котла протнута горизонтальними димогарними трубами, з одного боку відгородженими перегородкою, утворюючими з корпусом камеру допалювання, а з іншого боку з'єднаними з димовідвідним патрубком, зовні на корпусі установлений вентилятор, вихід якого з'єднаний з колектором, що розділяє потік повітря по двох каналах, один із яких сполучений з верхньою частиною топкової камери, а інший - з підрешітковою порожниною, який відрізняється тим, що перегородка виконана горизонтально, утворюючи поворотний канал, що з'єднує топкову камеру з камерою допалювання, колектор забезпечений додатковим каналом, з'єднаним безпосередньо з камерою допалювання за допомогою трубчастих каналів, утворених у корпусі котла, причому в камері допалювання і каналі, сполученим з підрешітковою порожниною, установлені регульовані вручну заслінки, а решітка виконана підпружиненою з можливістю вертикального переміщення і механічно зв'язана з завантажувальними дверцями. 2. Котел за п. 1, який відрізняється тим, що трубчасті канали в корпусі розміщені перпендикулярно потоку топкових газів. 3. Котел за п. 1, який відрізняється тим, що канал, сполучений з топковою камерою, з'єднаний з трубчастим розподільником, який має соплові патрубки, спрямовані назустріч потоку топкових газів. 4. Котел за п. 1, який відрізняється тим, що решітка зв'язана з завантажувальними дверцями за допомогою важільно-тросового механізму. 5. Котел за п. 4, який відрізняється тим, що важільно-тросовий механізм виконаний у вигляді пари роликів-шківів на осях, нерухомо встановлених на бічних стінках котла нижче рівня решітки, через які перекинуті тросики, одними кінцями закріплені на решітці, а іншими - на планках, нерухомо установлених на дверцях під визначеним кутом, що виконують роль важелів. 6. Котел за п. 1, який відрізняється тим, що патрубок гарячої води і димовідвідний патрубок спрямовані вгору і мають можливість з'єднання з баком-акумулятором, установленим на верху котла. CM
ДивитисяДодаткова інформація
Назва патенту англійськоюBoiler for biomass burning
Автори англійськоюKhodakovskyi Volodymyr Ivanovych
Назва патенту російськоюКотел для сжигания биомассы
Автори російськоюХодаковский Владимир Иванович
МПК / Мітки
МПК: F24H 1/22, F24H 1/36, F24B 5/00
Мітки: біомаси, котел, спалювання
Код посилання
