Пристрій швидкісного вимірювання артеріального тиску
Формула / Реферат
Пристрій швидкісного вимірювання артеріального тиску, що містить компресійну манжету, пневматично з'єднану із компресором та датчиком тиску, яка під час вимірювання охоплює руку, а нижче манжети на руці встановлений перший датчик пульсу, а на іншій руці встановлений другий датчик пульсу, і блоком обробки сигналів, який відрізняється тим, що блок обробки сигналів додатково містить смуговий фільтр, що моделює частотну характеристику судинного русла.
Текст

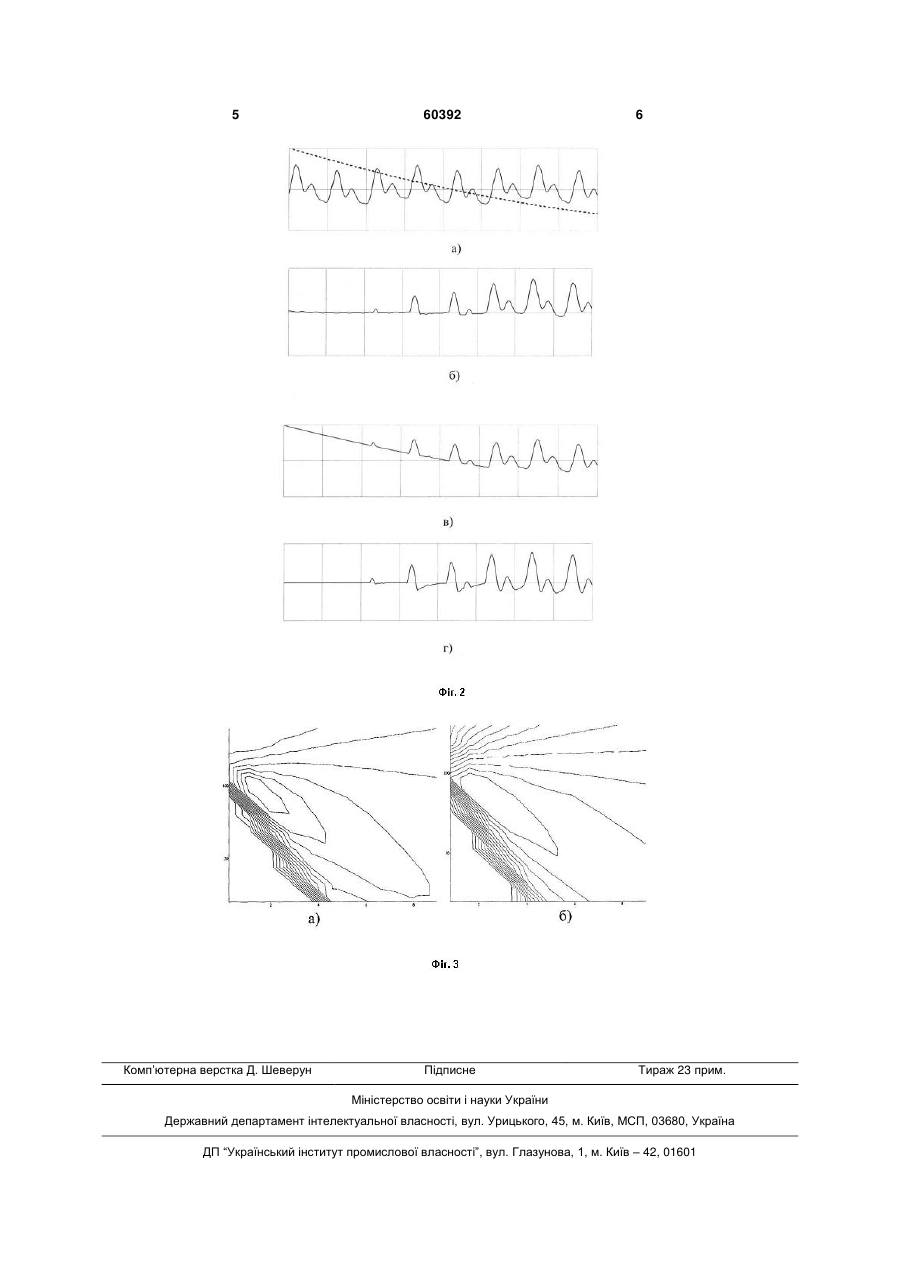

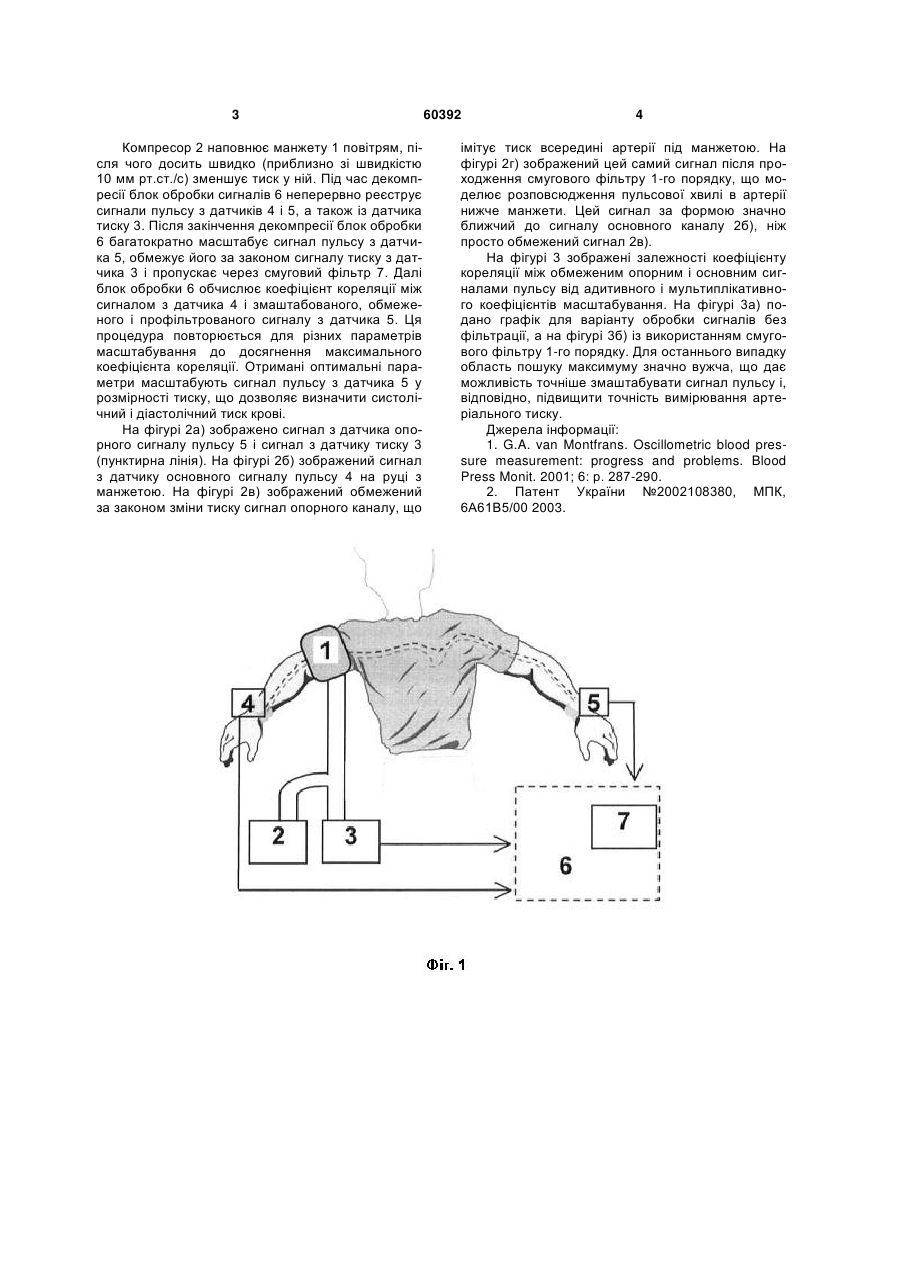

Пристрій швидкісного вимірювання артеріального тиску, що містить компресійну манжету, пне 3 Компресор 2 наповнює манжету 1 повітрям, після чого досить швидко (приблизно зі швидкістю 10 мм рт.ст./с) зменшує тиск у ній. Під час декомпресії блок обробки сигналів 6 неперервно реєструє сигнали пульсу з датчиків 4 і 5, а також із датчика тиску 3. Після закінчення декомпресії блок обробки 6 багатократно масштабує сигнал пульсу з датчика 5, обмежує його за законом сигналу тиску з датчика 3 і пропускає через смуговий фільтр 7. Далі блок обробки 6 обчислює коефіцієнт кореляції між сигналом з датчика 4 і змаштабованого, обмеженого і профільтрованого сигналу з датчика 5. Ця процедура повторюється для різних параметрів масштабування до досягнення максимального коефіцієнта кореляції. Отримані оптимальні параметри масштабують сигнал пульсу з датчика 5 у розмірності тиску, що дозволяє визначити систолічний і діастолічний тиск крові. На фігурі 2а) зображено сигнал з датчика опорного сигналу пульсу 5 і сигнал з датчику тиску 3 (пунктирна лінія). На фігурі 2б) зображений сигнал з датчику основного сигналу пульсу 4 на руці з манжетою. На фігурі 2в) зображений обмежений за законом зміни тиску сигнал опорного каналу, що 60392 4 імітує тиск всередині артерії під манжетою. На фігурі 2г) зображений цей самий сигнал після проходження смугового фільтру 1-го порядку, що моделює розповсюдження пульсової хвилі в артерії нижче манжети. Цей сигнал за формою значно ближчий до сигналу основного каналу 2б), ніж просто обмежений сигнал 2в). На фігурі 3 зображені залежності коефіцієнту кореляції між обмеженим опорним і основним сигналами пульсу від адитивного і мультиплікативного коефіцієнтів масштабування. На фігурі 3а) подано графік для варіанту обробки сигналів без фільтрації, а на фігурі 3б) із використанням смугового фільтру 1-го порядку. Для останнього випадку область пошуку максимуму значно вужча, що дає можливість точніше змаштабувати сигнал пульсу і, відповідно, підвищити точність вимірювання артеріального тиску. Джерела інформації: 1. G.A. van Montfrans. Oscillometric blood pressure measurement: progress and problems. Blood Press Monit. 2001; 6: р. 287-290. 2. Патент України №2002108380, МПК, 6А61В5/00 2003. 5 Комп’ютерна верстка Д. Шеверун 60392 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for high-speed measurement of blood pressure
Автори англійськоюZudov Oleh Mykolaiovych
Назва патенту російськоюУстройство скоростного измерения артериального давления
Автори російськоюЗудов Олег Николаевич
МПК / Мітки
МПК: A61B 5/02
Мітки: артеріального, пристрій, швидкісного, вимірювання, тиску
