Пристрій для вимірювання артеріального тиску “бартонометр таршинова”

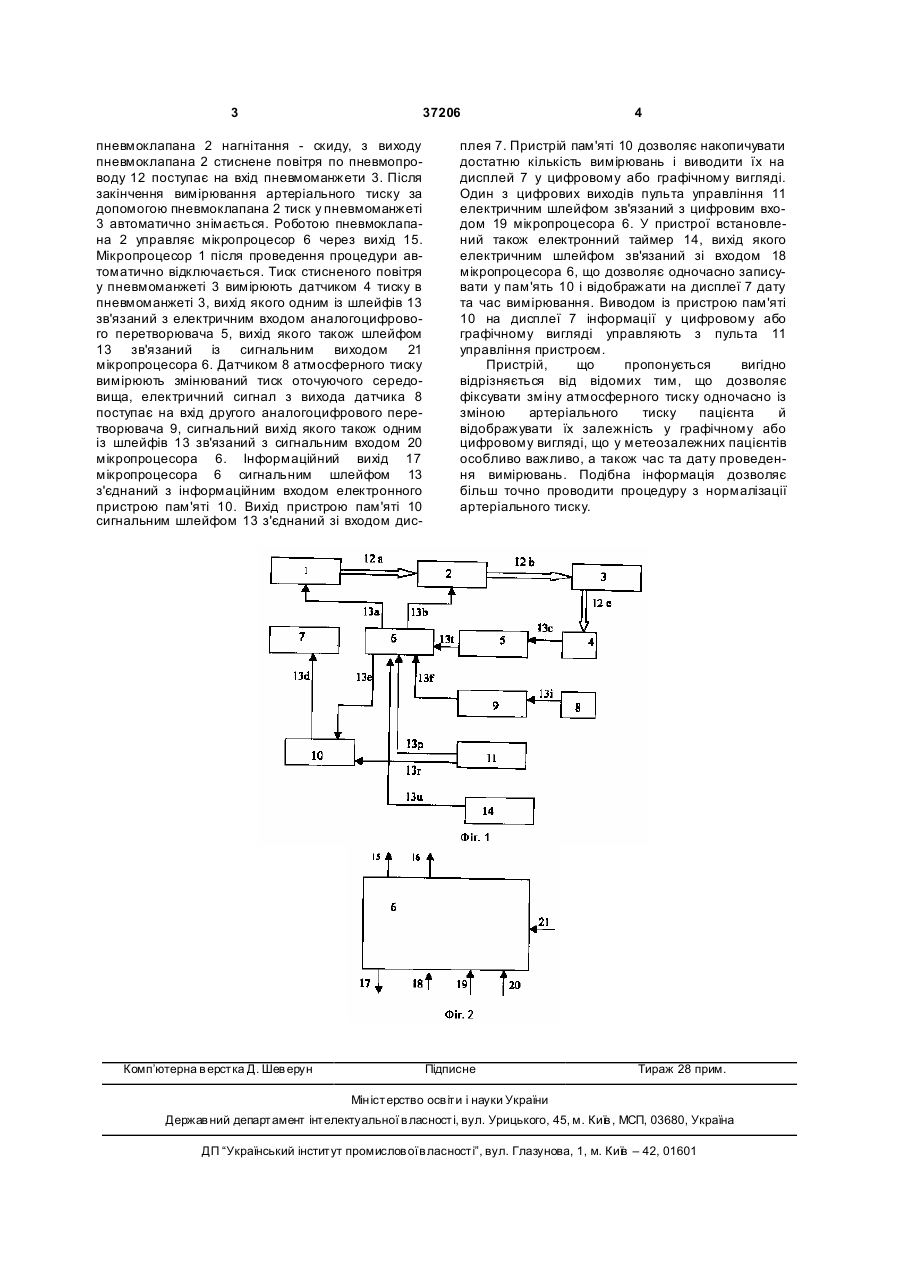

Пристрій для вимірювання артеріального тиску, що містить мікропроцесор, розподільник повітря, еластичну герметичну пневмоманжету, датчик 3 37206 пневмоклапана 2 нагнітання - скиду, з виходу пневмоклапана 2 стиснене повітря по пневмопроводу 12 поступає на вхід пневмоманжети 3. Після закінчення вимірювання артеріального тиску за допомогою пневмоклапана 2 тиск у пневмоманжеті 3 автоматично знімається. Роботою пневмоклапана 2 управляє мікропроцесор 6 через вихід 15. Мікропроцесор 1 після проведення процедури автоматично відключається. Тиск стисненого повітря у пневмоманжеті 3 вимірюють датчиком 4 тиску в пневмоманжеті 3, вихід якого одним із шлейфів 13 зв'язаний з електричним входом аналогоцифрового перетворювача 5, вихід якого також шлейфом 13 зв'язаний із сигнальним виходом 21 мікропроцесора 6. Датчиком 8 атмосферного тиску вимірюють змінюваний тиск оточуючого середовища, електричний сигнал з вихода датчика 8 поступає на вхід другого аналогоцифрового перетворювача 9, сигнальний вихід якого також одним із шлейфів 13 зв'язаний з сигнальним входом 20 мікропроцесора 6. Інформаційний вихід 17 мікропроцесора 6 сигнальним шлейфом 13 з'єднаний з інформаційним входом електронного пристрою пам'яті 10. Вихід пристрою пам'яті 10 сигнальним шлейфом 13 з'єднаний зі входом дис Комп’ютерна в ерстка Д. Шев ерун 4 плея 7. Пристрій пам'яті 10 дозволяє накопичувати достатню кількість вимірювань і виводити їх на дисплей 7 у цифровому або графічному вигляді. Один з цифрових виходів пульта управління 11 електричним шлейфом зв'язаний з цифровим входом 19 мікропроцесора 6. У пристрої встановлений також електронний таймер 14, вихід якого електричним шлейфом зв'язаний зі входом 18 мікропроцесора 6, що дозволяє одночасно записувати у пам'ять 10 і відображати на дисплеї 7 дату та час вимірювання. Виводом із пристрою пам'яті 10 на дисплеї 7 інформації у цифровому або графічному вигляді управляють з пульта 11 управління пристроєм. Пристрій, що пропонується вигідно відрізняється від відомих тим, що дозволяє фіксувати зміну атмосферного тиску одночасно із зміною артеріального тиску пацієнта й відображувати їх залежність у графічному або цифровому вигляді, що у метеозалежних пацієнтів особливо важливо, а також час та дату проведення вимірювань. Подібна інформація дозволяє більш точно проводити процедуру з нормалізації артеріального тиску. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
