Електроакустичний перетворювач

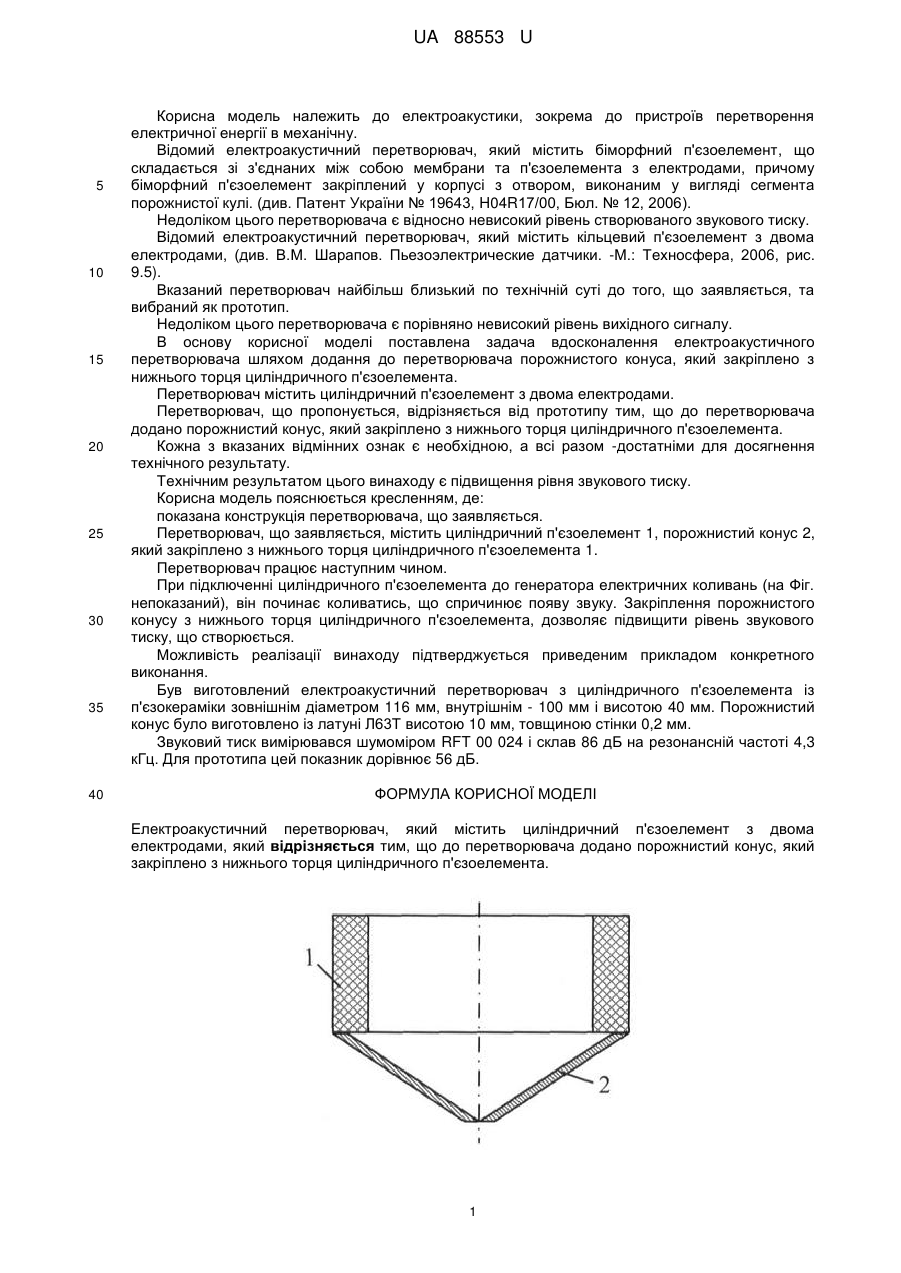

Реферат: Електроакустичний перетворювач містить циліндричний п'єзоелемент з двома електродами. До перетворювача додано порожнистий конус, який закріплено з нижнього торця циліндричного п'єзоелемента. UA 88553 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 88553 U UA 88553 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегмента порожнистої кулі. (див. Патент України № 19643, H04R17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить кільцевий п'єзоелемент з двома електродами, (див. В.М. Шарапов. Пьезоэлектрические датчики. -М.: Техносфера, 2006, рис. 9.5). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання до перетворювача порожнистого конуса, який закріплено з нижнього торця циліндричного п'єзоелемента. Перетворювач містить циліндричний п'єзоелемент з двома електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано порожнистий конус, який закріплено з нижнього торця циліндричного п'єзоелемента. Кожна з вказаних відмінних ознак є необхідною, а всі разом -достатніми для досягнення технічного результату. Технічним результатом цього винаходу є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де: показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить циліндричний п'єзоелемент 1, порожнистий конус 2, який закріплено з нижнього торця циліндричного п'єзоелемента 1. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань (на Фіг. непоказаний), він починає коливатись, що спричинює появу звуку. Закріплення порожнистого конусу з нижнього торця циліндричного п'єзоелемента, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з циліндричного п'єзоелемента із п'єзокераміки зовнішнім діаметром 116 мм, внутрішнім - 100 мм і висотою 40 мм. Порожнистий конус було виготовлено із латуні Л63Т висотою 10 мм, товщиною стінки 0,2 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 86 дБ на резонансній частоті 4,3 кГц. Для прототипа цей показник дорівнює 56 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електроакустичний перетворювач, який містить циліндричний п'єзоелемент з двома електродами, який відрізняється тим, що до перетворювача додано порожнистий конус, який закріплено з нижнього торця циліндричного п'єзоелемента. 1 UA 88553 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
