Електроакустичний перетворювач

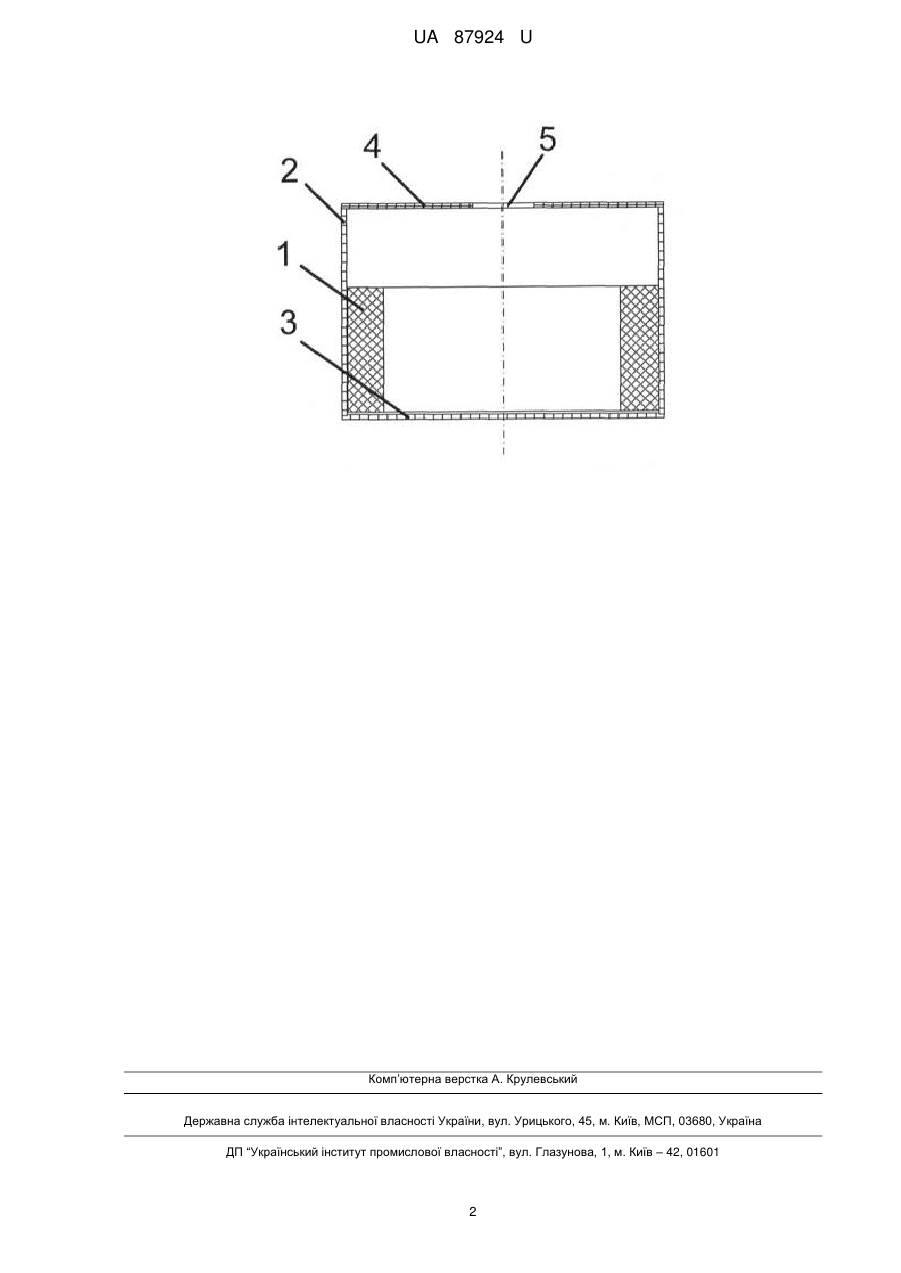

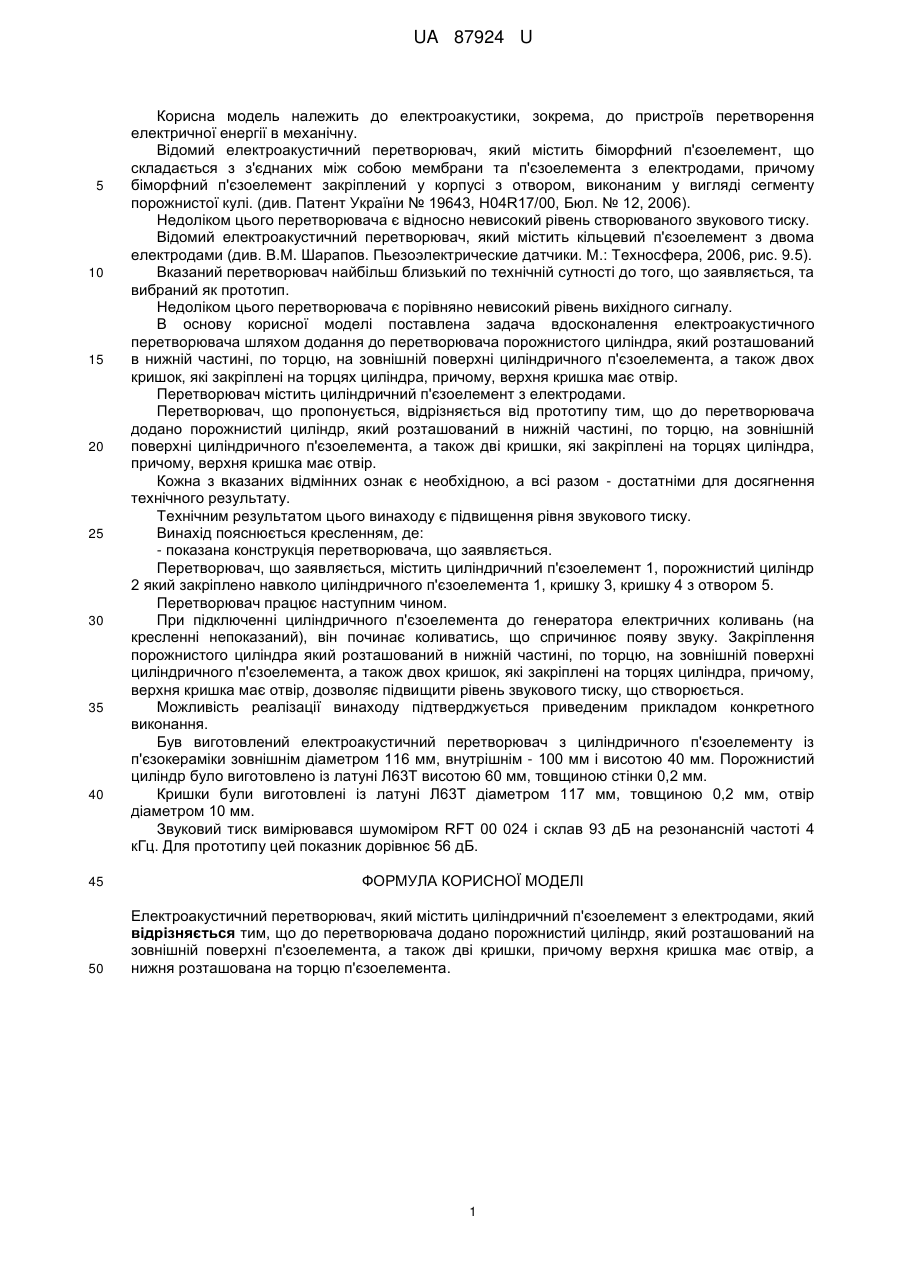

Реферат: UA 87924 U UA 87924 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроакустики, зокрема, до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з з'єднаних між собою мембрани та п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегменту порожнистої кулі. (див. Патент України № 19643, H04R17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить кільцевий п'єзоелемент з двома електродами (див. В.М. Шарапов. Пьезоэлектрические датчики. М.: Техносфера, 2006, рис. 9.5). Вказаний перетворювач найбільш близький по технічній сутності до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання до перетворювача порожнистого циліндра, який розташований в нижній частині, по торцю, на зовнішній поверхні циліндричного п'єзоелемента, а також двох кришок, які закріплені на торцях циліндра, причому, верхня кришка має отвір. Перетворювач містить циліндричний п'єзоелемент з електродами. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано порожнистий циліндр, який розташований в нижній частині, по торцю, на зовнішній поверхні циліндричного п'єзоелемента, а також дві кришки, які закріплені на торцях циліндра, причому, верхня кришка має отвір. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цього винаходу є підвищення рівня звукового тиску. Винахід пояснюється кресленням, де: - показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить циліндричний п'єзоелемент 1, порожнистий циліндр 2 який закріплено навколо циліндричного п'єзоелемента 1, кришку 3, кришку 4 з отвором 5. Перетворювач працює наступним чином. При підключенні циліндричного п'єзоелемента до генератора електричних коливань (на кресленні непоказаний), він починає коливатись, що спричинює появу звуку. Закріплення порожнистого циліндра який розташований в нижній частині, по торцю, на зовнішній поверхні циліндричного п'єзоелемента, а також двох кришок, які закріплені на торцях циліндра, причому, верхня кришка має отвір, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з циліндричного п'єзоелементу із п'єзокераміки зовнішнім діаметром 116 мм, внутрішнім - 100 мм і висотою 40 мм. Порожнистий циліндр було виготовлено із латуні Л63Т висотою 60 мм, товщиною стінки 0,2 мм. Кришки були виготовлені із латуні Л63Т діаметром 117 мм, товщиною 0,2 мм, отвір діаметром 10 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 93 дБ на резонансній частоті 4 кГц. Для прототипу цей показник дорівнює 56 дБ. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електроакустичний перетворювач, який містить циліндричний п'єзоелемент з електродами, який відрізняється тим, що до перетворювача додано порожнистий циліндр, який розташований на зовнішній поверхні п'єзоелемента, а також дві кришки, причому верхня кришка має отвір, а нижня розташована на торцю п'єзоелемента. 1 UA 87924 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
