Електроакустичний перетворювач

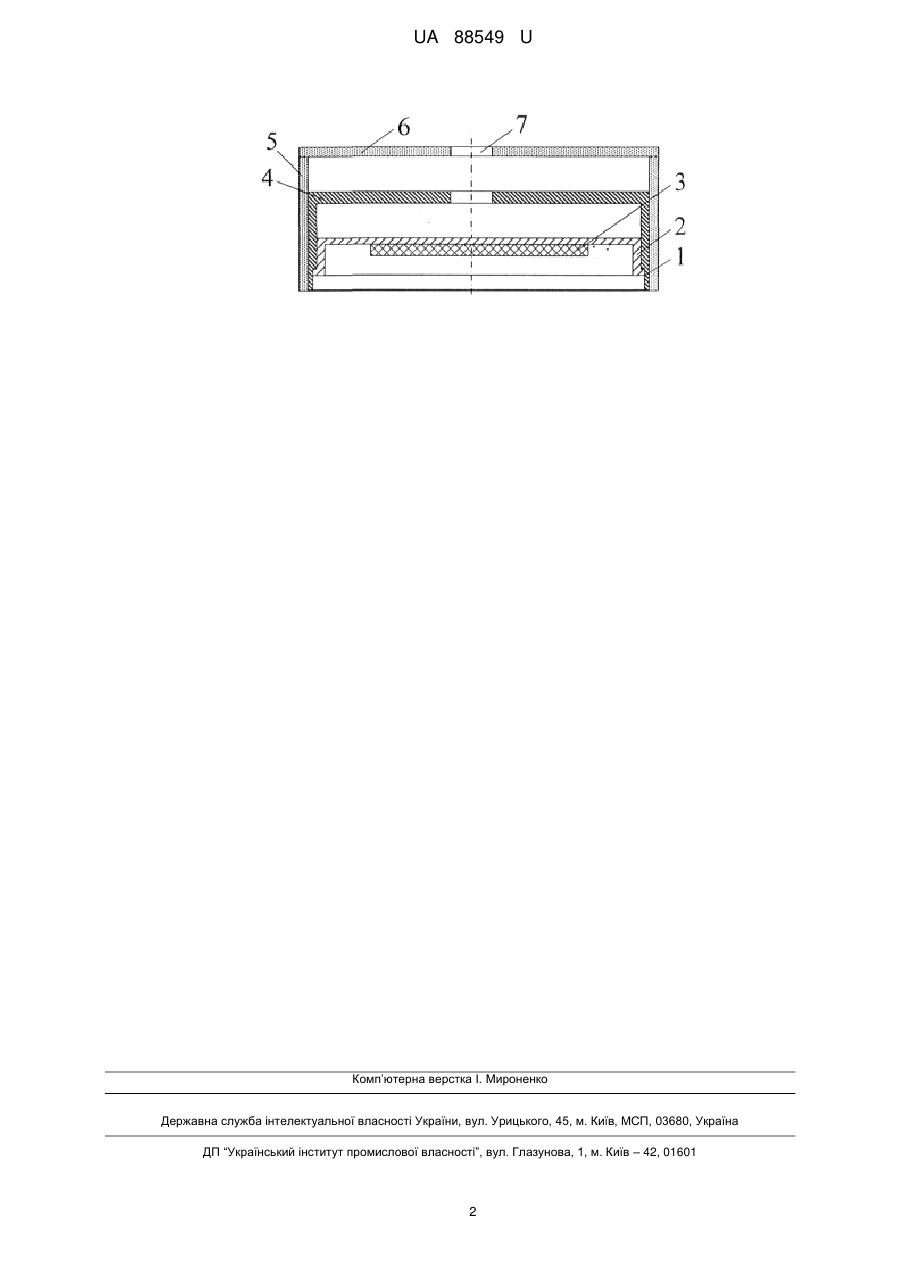

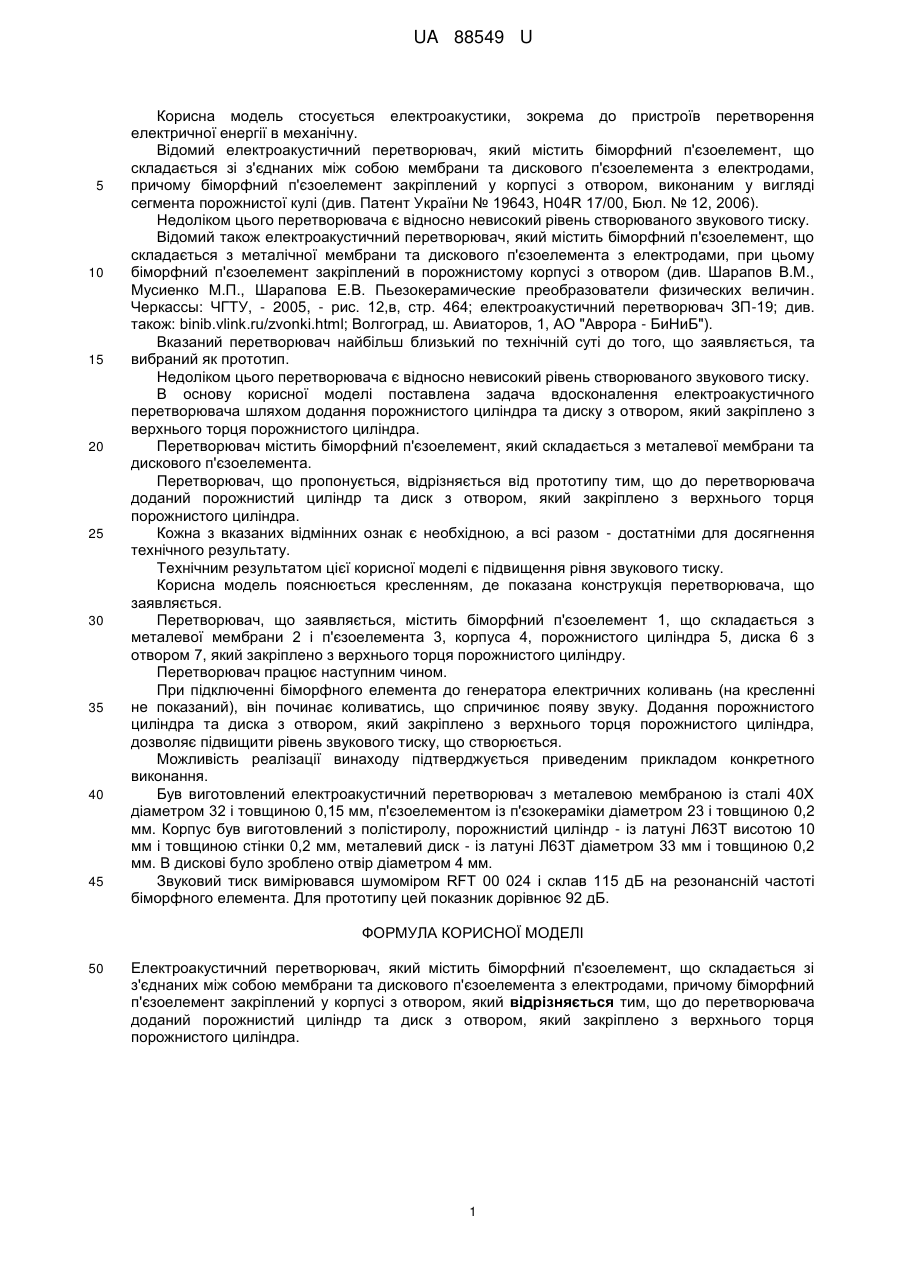

Реферат: Електроакустичний перетворювач містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором. До перетворювача доданий порожнистий циліндр та диск з отвором, який закріплено з верхнього торця порожнистого циліндра. UA 88549 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 88549 U UA 88549 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, виконаним у вигляді сегмента порожнистої кулі (див. Патент України № 19643, H04R 17/00, Бюл. № 12, 2006). Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий також електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається з металічної мембрани та дискового п'єзоелемента з електродами, при цьому біморфний п'єзоелемент закріплений в порожнистому корпусі з отвором (див. Шарапов В.М., Мусиенко М.П., Шарапова Е.В. Пьезокерамические преобразователи физических величин. Черкассы: ЧГТУ, - 2005, - рис. 12,в, стр. 464; електроакустичний перетворювач ЗП-19; див. також: binib.vlink.ru/zvonki.html; Волгоград, ш. Авиаторов, 1, АО "Аврора - БиНиБ"). Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. В основу корисної моделі поставлена задача вдосконалення електроакустичного перетворювача шляхом додання порожнистого циліндра та диску з отвором, який закріплено з верхнього торця порожнистого циліндра. Перетворювач містить біморфний п'єзоелемент, який складається з металевої мембрани та дискового п'єзоелемента. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача доданий порожнистий циліндр та диск з отвором, який закріплено з верхнього торця порожнистого циліндра. Кожна з вказаних відмінних ознак є необхідною, а всі разом - достатніми для досягнення технічного результату. Технічним результатом цієї корисної моделі є підвищення рівня звукового тиску. Корисна модель пояснюється кресленням, де показана конструкція перетворювача, що заявляється. Перетворювач, що заявляється, містить біморфний п'єзоелемент 1, що складається з металевої мембрани 2 і п'єзоелемента 3, корпуса 4, порожнистого циліндра 5, диска 6 з отвором 7, який закріплено з верхнього торця порожнистого циліндру. Перетворювач працює наступним чином. При підключенні біморфного елемента до генератора електричних коливань (на кресленні не показаний), він починає коливатись, що спричинює появу звуку. Додання порожнистого циліндра та диска з отвором, який закріплено з верхнього торця порожнистого циліндра, дозволяє підвищити рівень звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з металевою мембраною із сталі 40Х діаметром 32 і товщиною 0,15 мм, п'єзоелементом із п'єзокераміки діаметром 23 і товщиною 0,2 мм. Корпус був виготовлений з полістиролу, порожнистий циліндр - із латуні Л63Т висотою 10 мм і товщиною стінки 0,2 мм, металевий диск - із латуні Л63Т діаметром 33 мм і товщиною 0,2 мм. В дискові було зроблено отвір діаметром 4 мм. Звуковий тиск вимірювався шумоміром RFT 00 024 і склав 115 дБ на резонансній частоті біморфного елемента. Для прототипу цей показник дорівнює 92 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Електроакустичний перетворювач, який містить біморфний п'єзоелемент, що складається зі з'єднаних між собою мембрани та дискового п'єзоелемента з електродами, причому біморфний п'єзоелемент закріплений у корпусі з отвором, який відрізняється тим, що до перетворювача доданий порожнистий циліндр та диск з отвором, який закріплено з верхнього торця порожнистого циліндра. 1 UA 88549 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
