Спосіб створення необхідного тиску в робочому контейнері гідростатичної установки
Номер патенту: 88621
Опубліковано: 25.03.2014
Формула / Реферат

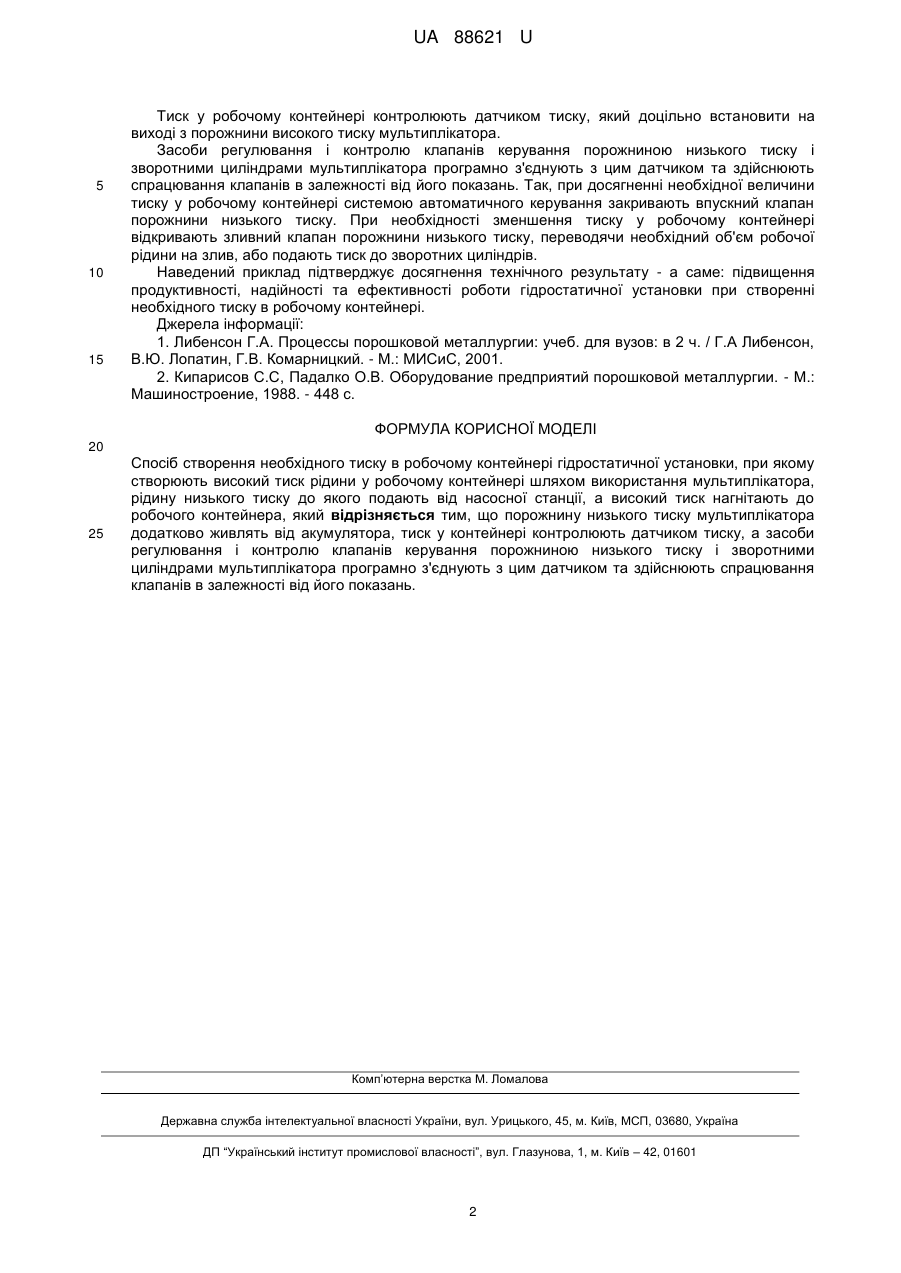

Спосіб створення необхідного тиску в робочому контейнері гідростатичної установки, при якому створюють високий тиск рідини у робочому контейнері шляхом використання мультиплікатора, рідину низького тиску до якого подають від насосної станції, а високий тиск нагнітають до робочого контейнера, який відрізняється тим, що порожнину низького тиску мультиплікатора додатково живлять від акумулятора, тиск у контейнері контролюють датчиком тиску, а засоби регулювання і контролю клапанів керування порожниною низького тиску і зворотними циліндрами мультиплікатора програмно з'єднують з цим датчиком та здійснюють спрацювання клапанів в залежності від його показань.
Текст

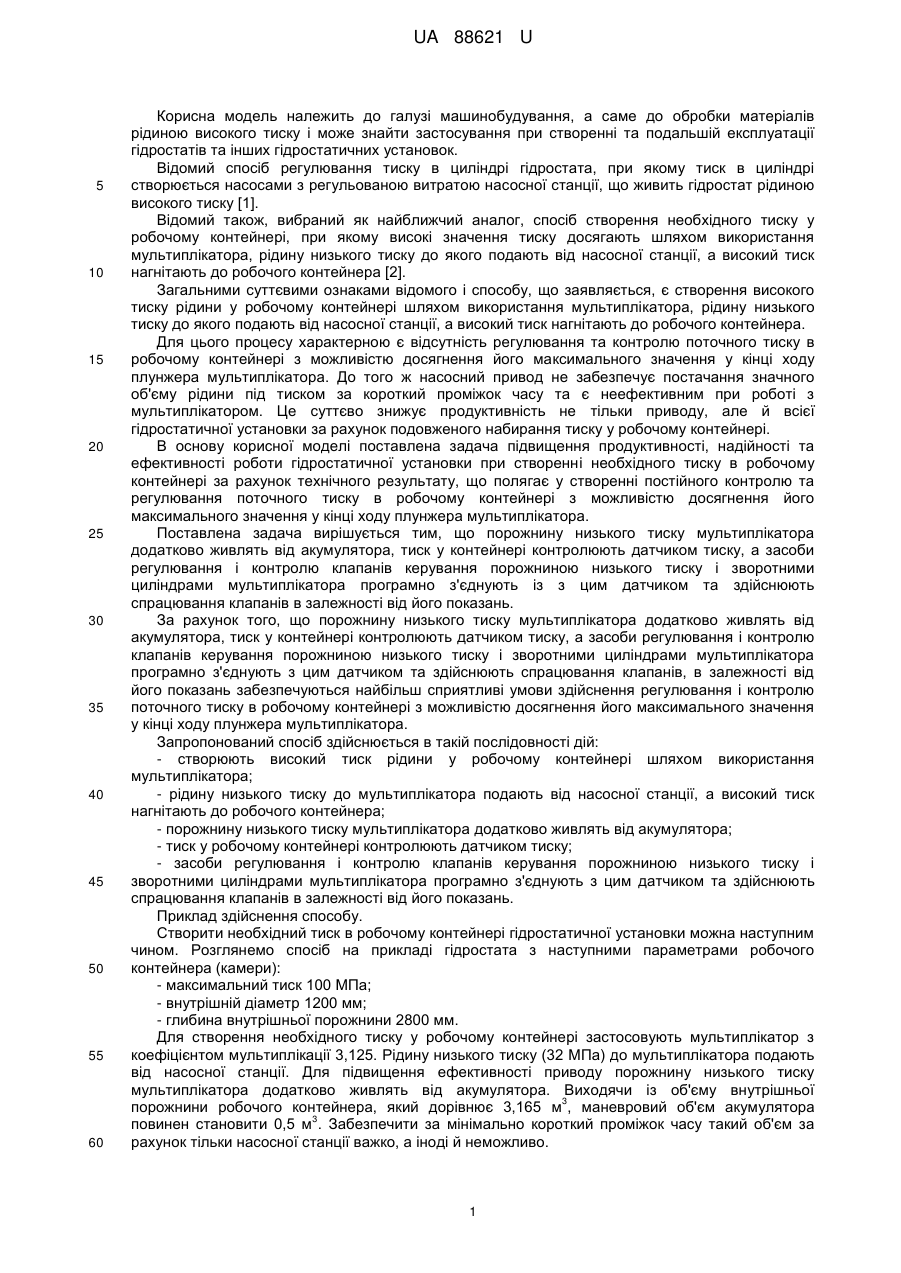

Реферат: UA 88621 U UA 88621 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, а саме до обробки матеріалів рідиною високого тиску і може знайти застосування при створенні та подальшій експлуатації гідростатів та інших гідростатичних установок. Відомий спосіб регулювання тиску в циліндрі гідростата, при якому тиск в циліндрі створюється насосами з регульованою витратою насосної станції, що живить гідростат рідиною високого тиску [1]. Відомий також, вибраний як найближчий аналог, спосіб створення необхідного тиску у робочому контейнері, при якому високі значення тиску досягають шляхом використання мультиплікатора, рідину низького тиску до якого подають від насосної станції, а високий тиск нагнітають до робочого контейнера [2]. Загальними суттєвими ознаками відомого і способу, що заявляється, є створення високого тиску рідини у робочому контейнері шляхом використання мультиплікатора, рідину низького тиску до якого подають від насосної станції, а високий тиск нагнітають до робочого контейнера. Для цього процесу характерною є відсутність регулювання та контролю поточного тиску в робочому контейнері з можливістю досягнення його максимального значення у кінці ходу плунжера мультиплікатора. До того ж насосний привод не забезпечує постачання значного об'єму рідини під тиском за короткий проміжок часу та є неефективним при роботі з мультиплікатором. Це суттєво знижує продуктивність не тільки приводу, але й всієї гідростатичної установки за рахунок подовженого набирання тиску у робочому контейнері. В основу корисної моделі поставлена задача підвищення продуктивності, надійності та ефективності роботи гідростатичної установки при створенні необхідного тиску в робочому контейнері за рахунок технічного результату, що полягає у створенні постійного контролю та регулювання поточного тиску в робочому контейнері з можливістю досягнення його максимального значення у кінці ходу плунжера мультиплікатора. Поставлена задача вирішується тим, що порожнину низького тиску мультиплікатора додатково живлять від акумулятора, тиск у контейнері контролюють датчиком тиску, а засоби регулювання і контролю клапанів керування порожниною низького тиску і зворотними циліндрами мультиплікатора програмно з'єднують із з цим датчиком та здійснюють спрацювання клапанів в залежності від його показань. За рахунок того, що порожнину низького тиску мультиплікатора додатково живлять від акумулятора, тиск у контейнері контролюють датчиком тиску, а засоби регулювання і контролю клапанів керування порожниною низького тиску і зворотними циліндрами мультиплікатора програмно з'єднують з цим датчиком та здійснюють спрацювання клапанів, в залежності від його показань забезпечуються найбільш сприятливі умови здійснення регулювання і контролю поточного тиску в робочому контейнері з можливістю досягнення його максимального значення у кінці ходу плунжера мультиплікатора. Запропонований спосіб здійснюється в такій послідовності дій: - створюють високий тиск рідини у робочому контейнері шляхом використання мультиплікатора; - рідину низького тиску до мультиплікатора подають від насосної станції, а високий тиск нагнітають до робочого контейнера; - порожнину низького тиску мультиплікатора додатково живлять від акумулятора; - тиск у робочому контейнері контролюють датчиком тиску; - засоби регулювання і контролю клапанів керування порожниною низького тиску і зворотними циліндрами мультиплікатора програмно з'єднують з цим датчиком та здійснюють спрацювання клапанів в залежності від його показань. Приклад здійснення способу. Створити необхідний тиск в робочому контейнері гідростатичної установки можна наступним чином. Розглянемо спосіб на прикладі гідростата з наступними параметрами робочого контейнера (камери): - максимальний тиск 100 МПа; - внутрішній діаметр 1200 мм; - глибина внутрішньої порожнини 2800 мм. Для створення необхідного тиску у робочому контейнері застосовують мультиплікатор з коефіцієнтом мультиплікації 3,125. Рідину низького тиску (32 МПа) до мультиплікатора подають від насосної станції. Для підвищення ефективності приводу порожнину низького тиску мультиплікатора додатково живлять від акумулятора. Виходячи із об'єму внутрішньої 3 порожнини робочого контейнера, який дорівнює 3,165 м , маневровий об'єм акумулятора 3 повинен становити 0,5 м . Забезпечити за мінімально короткий проміжок часу такий об'єм за рахунок тільки насосної станції важко, а іноді й неможливо. 1 UA 88621 U 5 10 15 Тиск у робочому контейнері контролюють датчиком тиску, який доцільно встановити на виході з порожнини високого тиску мультиплікатора. Засоби регулювання і контролю клапанів керування порожниною низького тиску і зворотними циліндрами мультиплікатора програмно з'єднують з цим датчиком та здійснюють спрацювання клапанів в залежності від його показань. Так, при досягненні необхідної величини тиску у робочому контейнері системою автоматичного керування закривають впускний клапан порожнини низького тиску. При необхідності зменшення тиску у робочому контейнері відкривають зливний клапан порожнини низького тиску, переводячи необхідний об'єм робочої рідини на злив, або подають тиск до зворотних циліндрів. Наведений приклад підтверджує досягнення технічного результату - а саме: підвищення продуктивності, надійності та ефективності роботи гідростатичної установки при створенні необхідного тиску в робочому контейнері. Джерела інформації: 1. Либенсон Г.А. Процессы порошковой металлургии: учеб. для вузов: в 2 ч. / Г.А Либенсон, В.Ю. Лопатин, Г.В. Комарницкий. - М.: МИСиС, 2001. 2. Кипарисов С.С, Падалко О.В. Оборудование предприятий порошковой металлургии. - М.: Машиностроение, 1988. - 448 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб створення необхідного тиску в робочому контейнері гідростатичної установки, при якому створюють високий тиск рідини у робочому контейнері шляхом використання мультиплікатора, рідину низького тиску до якого подають від насосної станції, а високий тиск нагнітають до робочого контейнера, який відрізняється тим, що порожнину низького тиску мультиплікатора додатково живлять від акумулятора, тиск у контейнері контролюють датчиком тиску, а засоби регулювання і контролю клапанів керування порожниною низького тиску і зворотними циліндрами мультиплікатора програмно з'єднують з цим датчиком та здійснюють спрацювання клапанів в залежності від його показань. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
