Сопло для струминної обробки виробів

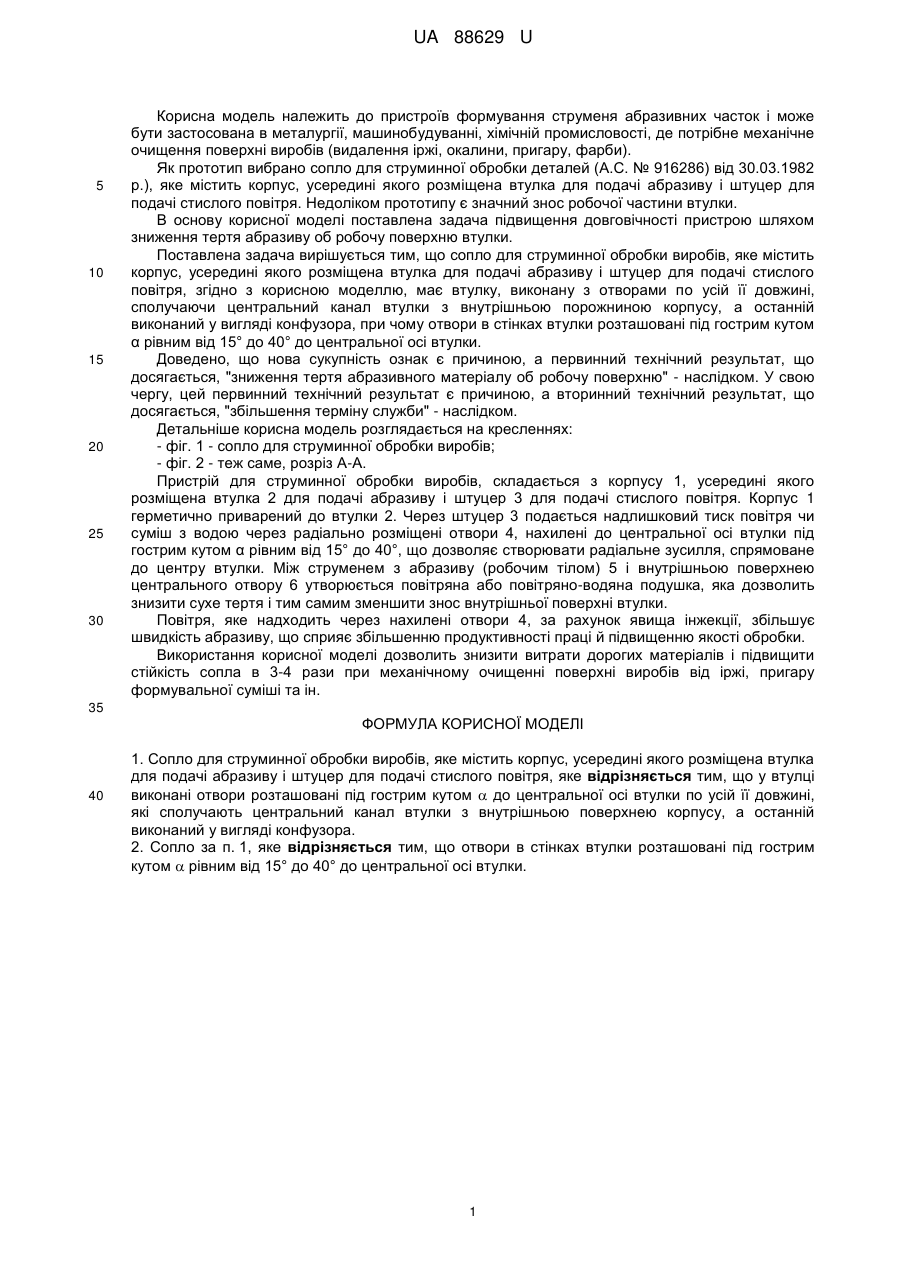

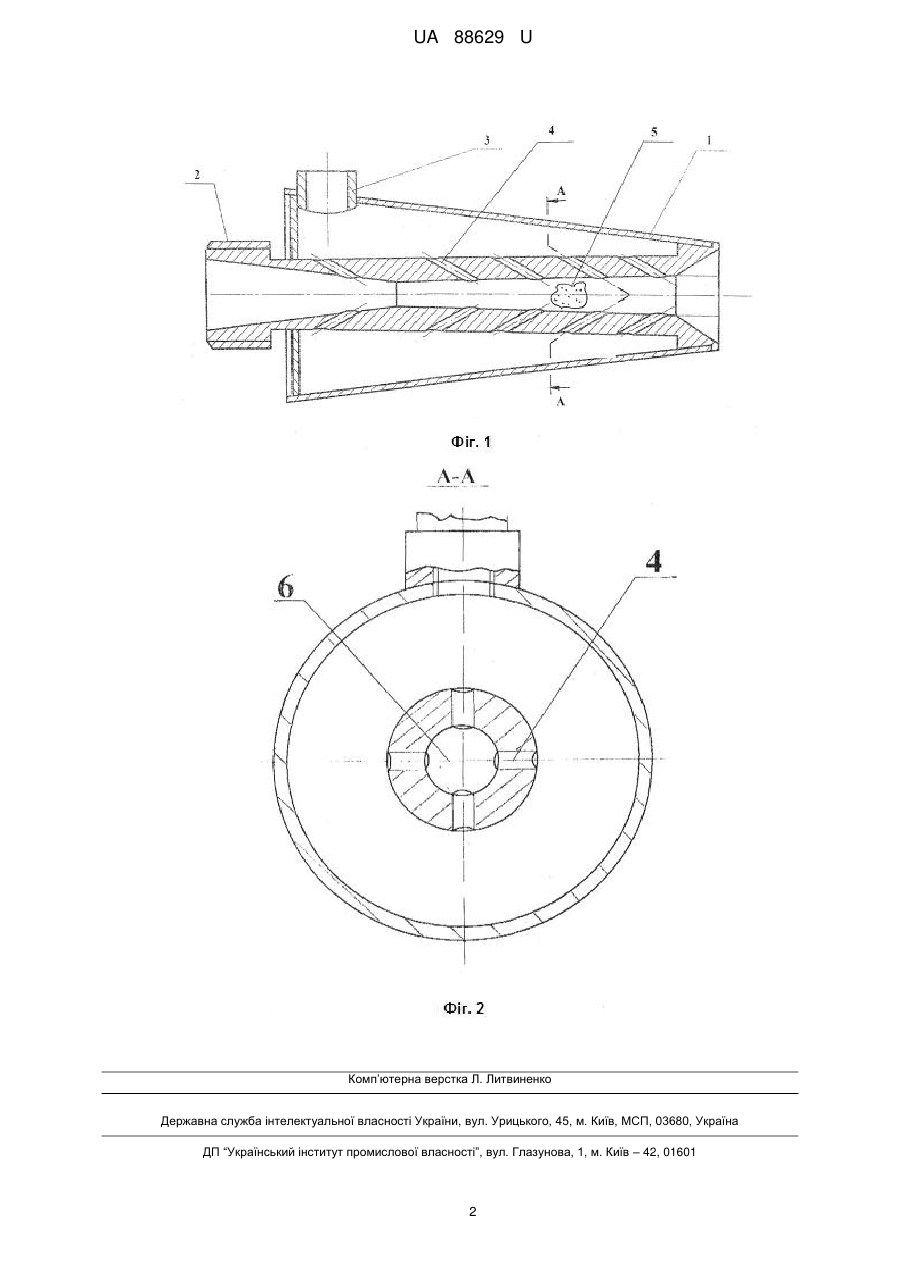

Реферат: Сопло для струминної обробки виробів містить корпус, усередині якого розміщена втулка для подачі абразиву і штуцер для подачі стислого повітря. У втулці виконані отвори розташовані під гострим кутом  до центральної осі втулки по усій її довжині, які сполучають центральний канал втулки з внутрішньою поверхнею корпусу, а останній виконаний у вигляді конфузора. UA 88629 U (12) UA 88629 U UA 88629 U 5 10 15 20 25 30 Корисна модель належить до пристроїв формування струменя абразивних часток і може бути застосована в металургії, машинобудуванні, хімічній промисловості, де потрібне механічне очищення поверхні виробів (видалення іржі, окалини, пригару, фарби). Як прототип вибрано сопло для струминної обробки деталей (А.С. № 916286) від 30.03.1982 р.), яке містить корпус, усередині якого розміщена втулка для подачі абразиву і штуцер для подачі стислого повітря. Недоліком прототипу є значний знос робочої частини втулки. В основу корисної моделі поставлена задача підвищення довговічності пристрою шляхом зниження тертя абразиву об робочу поверхню втулки. Поставлена задача вирішується тим, що сопло для струминної обробки виробів, яке містить корпус, усередині якого розміщена втулка для подачі абразиву і штуцер для подачі стислого повітря, згідно з корисною моделлю, має втулку, виконану з отворами по усій її довжині, сполучаючи центральний канал втулки з внутрішньою порожниною корпусу, а останній виконаний у вигляді конфузора, при чому отвори в стінках втулки розташовані під гострим кутом α рівним від 15° до 40° до центральної осі втулки. Доведено, що нова сукупність ознак є причиною, а первинний технічний результат, що досягається, "зниження тертя абразивного матеріалу об робочу поверхню" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат, що досягається, "збільшення терміну служби" - наслідком. Детальніше корисна модель розглядається на кресленнях: - фіг. 1 - сопло для струминної обробки виробів; - фіг. 2 - теж саме, розріз А-А. Пристрій для струминної обробки виробів, складається з корпусу 1, усередині якого розміщена втулка 2 для подачі абразиву і штуцер 3 для подачі стислого повітря. Корпус 1 герметично приварений до втулки 2. Через штуцер 3 подається надлишковий тиск повітря чи суміш з водою через радіально розміщені отвори 4, нахилені до центральної осі втулки під гострим кутом α рівним від 15° до 40°, що дозволяє створювати радіальне зусилля, спрямоване до центру втулки. Між струменем з абразиву (робочим тілом) 5 і внутрішньою поверхнею центрального отвору 6 утворюється повітряна або повітряно-водяна подушка, яка дозволить знизити сухе тертя і тим самим зменшити знос внутрішньої поверхні втулки. Повітря, яке надходить через нахилені отвори 4, за рахунок явища інжекції, збільшує швидкість абразиву, що сприяє збільшенню продуктивності праці й підвищенню якості обробки. Використання корисної моделі дозволить знизити витрати дорогих матеріалів і підвищити стійкість сопла в 3-4 рази при механічному очищенні поверхні виробів від іржі, пригару формувальної суміші та ін. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Сопло для струминної обробки виробів, яке містить корпус, усередині якого розміщена втулка для подачі абразиву і штуцер для подачі стислого повітря, яке відрізняється тим, що у втулці виконані отвори розташовані під гострим кутом  до центральної осі втулки по усій її довжині, які сполучають центральний канал втулки з внутрішньою поверхнею корпусу, а останній виконаний у вигляді конфузора. 2. Сопло за п. 1, яке відрізняється тим, що отвори в стінках втулки розташовані під гострим кутом  рівним від 15° до 40° до центральної осі втулки. 1 UA 88629 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
