Оптоімітансний перетворювач

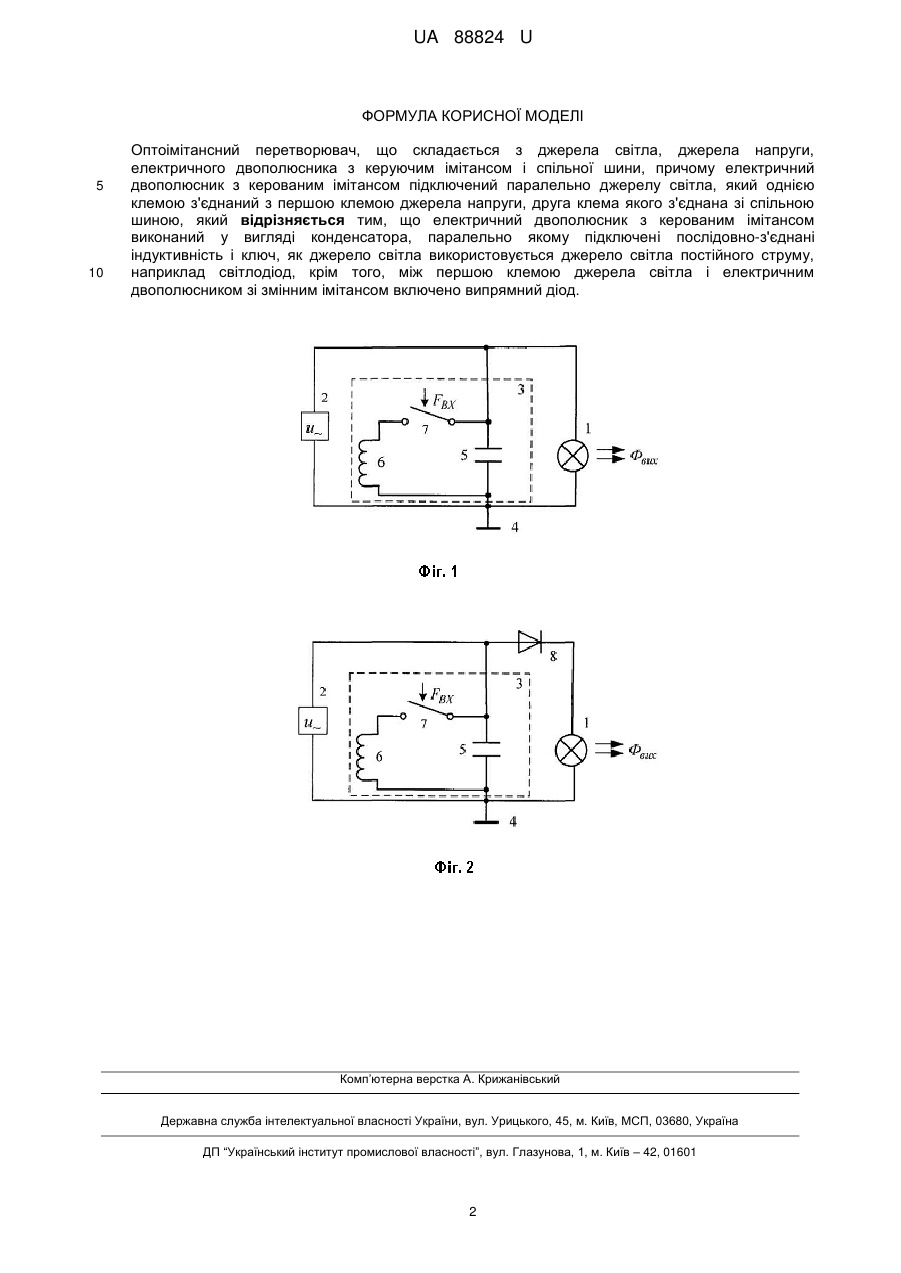

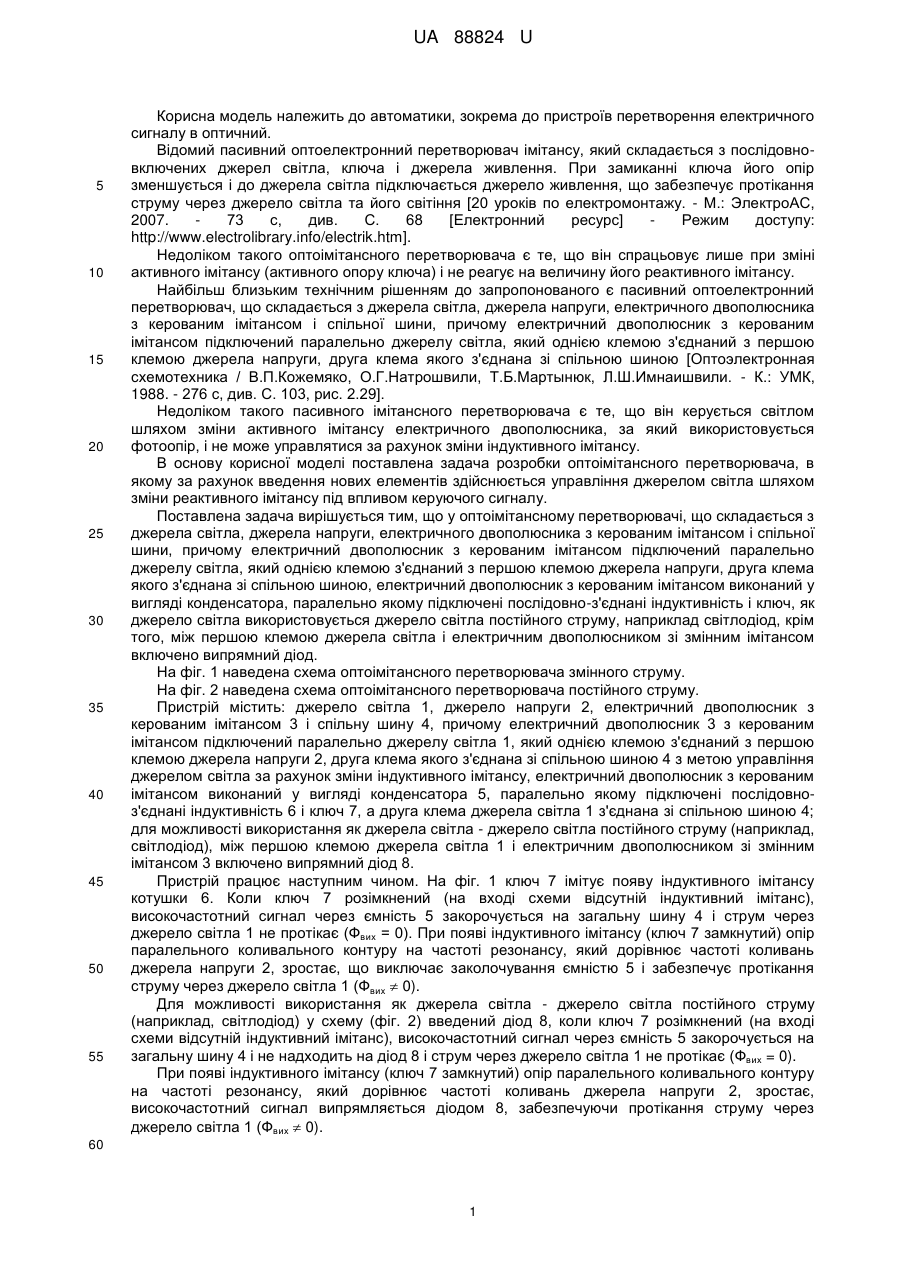

Реферат: UA 88824 U UA 88824 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматики, зокрема до пристроїв перетворення електричного сигналу в оптичний. Відомий пасивний оптоелектронний перетворювач імітансу, який складається з послідовновключених джерел світла, ключа і джерела живлення. При замиканні ключа його опір зменшується і до джерела світла підключається джерело живлення, що забезпечує протікання струму через джерело світла та його світіння [20 уроків по електромонтажу. - М.: ЭлектроАС, 2007. 73 с, див. С. 68 [Електронний ресурс] Режим доступу: http://www.electrolibrary.info/electrik.htm]. Недоліком такого оптоімітансного перетворювача є те, що він спрацьовує лише при зміні активного імітансу (активного опору ключа) і не реагує на величину його реактивного імітансу. Найбільш близьким технічним рішенням до запропонованого є пасивний оптоелектронний перетворювач, що складається з джерела світла, джерела напруги, електричного двополюсника з керованим імітансом і спільної шини, причому електричний двополюсник з керованим імітансом підключений паралельно джерелу світла, який однією клемою з'єднаний з першою клемою джерела напруги, друга клема якого з'єднана зі спільною шиною [Оптоэлектронная схемотехника / В.П.Кожемяко, О.Г.Натрошвили, Т.Б.Мартынюк, Л.Ш.Имнаишвили. - К.: УМК, 1988. - 276 с, див. С. 103, рис. 2.29]. Недоліком такого пасивного імітансного перетворювача є те, що він керується світлом шляхом зміни активного імітансу електричного двополюсника, за який використовується фотоопір, і не може управлятися за рахунок зміни індуктивного імітансу. В основу корисної моделі поставлена задача розробки оптоімітансного перетворювача, в якому за рахунок введення нових елементів здійснюється управління джерелом світла шляхом зміни реактивного імітансу під впливом керуючого сигналу. Поставлена задача вирішується тим, що у оптоімітансному перетворювачі, що складається з джерела світла, джерела напруги, електричного двополюсника з керованим імітансом і спільної шини, причому електричний двополюсник з керованим імітансом підключений паралельно джерелу світла, який однією клемою з'єднаний з першою клемою джерела напруги, друга клема якого з'єднана зі спільною шиною, електричний двополюсник з керованим імітансом виконаний у вигляді конденсатора, паралельно якому підключені послідовно-з'єднані індуктивність і ключ, як джерело світла використовується джерело світла постійного струму, наприклад світлодіод, крім того, між першою клемою джерела світла і електричним двополюсником зі змінним імітансом включено випрямний діод. На фіг. 1 наведена схема оптоімітансного перетворювача змінного струму. На фіг. 2 наведена схема оптоімітансного перетворювача постійного струму. Пристрій містить: джерело світла 1, джерело напруги 2, електричний двополюсник з керованим імітансом 3 і спільну шину 4, причому електричний двополюсник 3 з керованим імітансом підключений паралельно джерелу світла 1, який однією клемою з'єднаний з першою клемою джерела напруги 2, друга клема якого з'єднана зі спільною шиною 4 з метою управління джерелом світла за рахунок зміни індуктивного імітансу, електричний двополюсник з керованим імітансом виконаний у вигляді конденсатора 5, паралельно якому підключені послідовноз'єднані індуктивність 6 і ключ 7, а друга клема джерела світла 1 з'єднана зі спільною шиною 4; для можливості використання як джерела світла - джерело світла постійного струму (наприклад, світлодіод), між першою клемою джерела світла 1 і електричним двополюсником зі змінним імітансом 3 включено випрямний діод 8. Пристрій працює наступним чином. На фіг. 1 ключ 7 імітує появу індуктивного імітансу котушки 6. Коли ключ 7 розімкнений (на вході схеми відсутній індуктивний імітанс), високочастотний сигнал через ємність 5 закорочується на загальну шину 4 і струм через джерело світла 1 не протікає (Фвих = 0). При появі індуктивного імітансу (ключ 7 замкнутий) опір паралельного коливального контуру на частоті резонансу, який дорівнює частоті коливань джерела напруги 2, зростає, що виключає заколочування ємністю 5 і забезпечує протікання струму через джерело світла 1 (Фвих  0). Для можливості використання як джерела світла - джерело світла постійного струму (наприклад, світлодіод) у схему (фіг. 2) введений діод 8, коли ключ 7 розімкнений (на вході схеми відсутній індуктивний імітанс), високочастотний сигнал через ємність 5 закорочується на загальну шину 4 і не надходить на діод 8 і струм через джерело світла 1 не протікає (Фвих = 0). При появі індуктивного імітансу (ключ 7 замкнутий) опір паралельного коливального контуру на частоті резонансу, який дорівнює частоті коливань джерела напруги 2, зростає, високочастотний сигнал випрямляється діодом 8, забезпечуючи протікання струму через джерело світла 1 (Фвих  0). 60 1 UA 88824 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Оптоімітансний перетворювач, що складається з джерела світла, джерела напруги, електричного двополюсника з керуючим імітансом і спільної шини, причому електричний двополюсник з керованим імітансом підключений паралельно джерелу світла, який однією клемою з'єднаний з першою клемою джерела напруги, друга клема якого з'єднана зі спільною шиною, який відрізняється тим, що електричний двополюсник з керованим імітансом виконаний у вигляді конденсатора, паралельно якому підключені послідовно-з'єднані індуктивність і ключ, як джерело світла використовується джерело світла постійного струму, наприклад світлодіод, крім того, між першою клемою джерела світла і електричним двополюсником зі змінним імітансом включено випрямний діод. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
