Оптоімітансний логічний елемент “і”

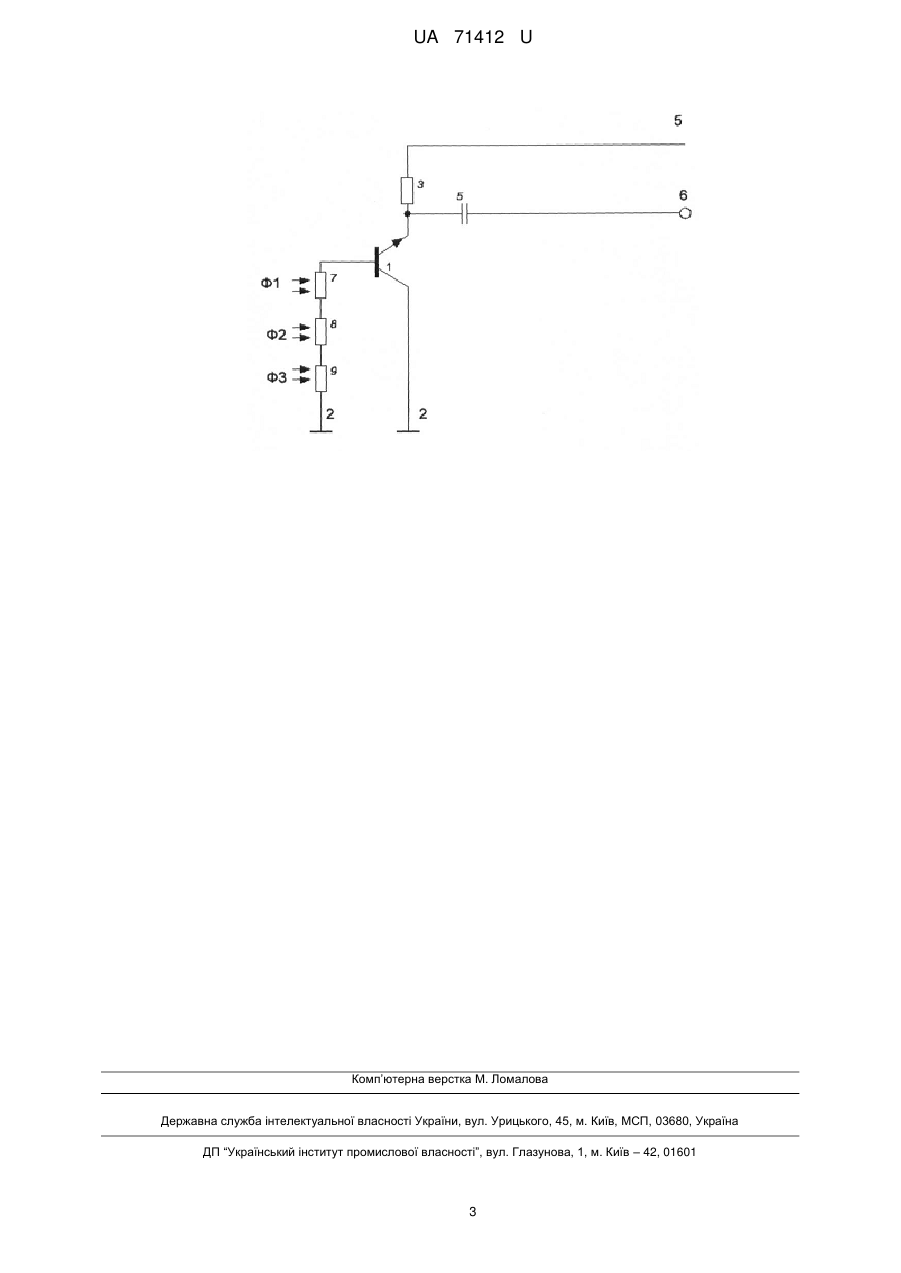

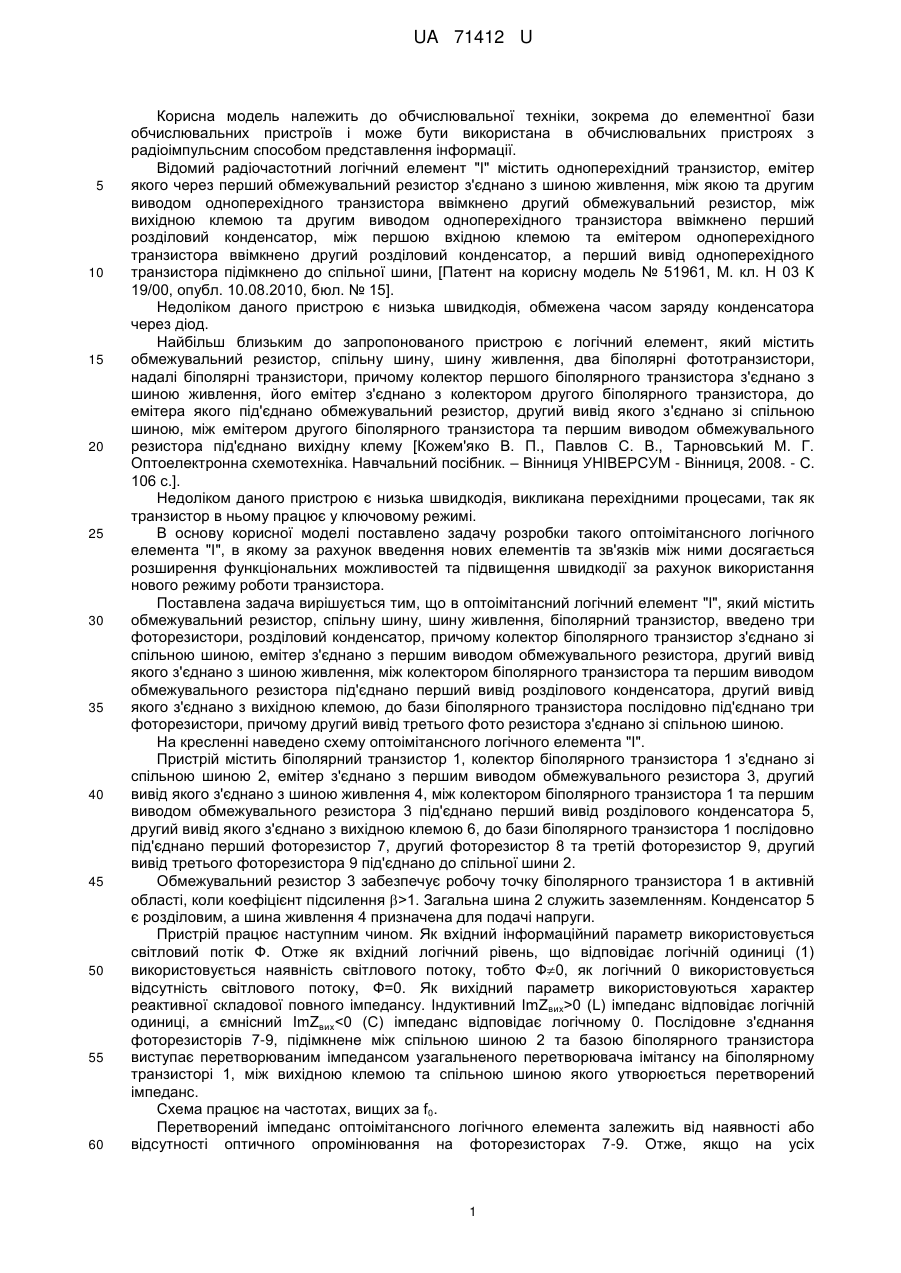

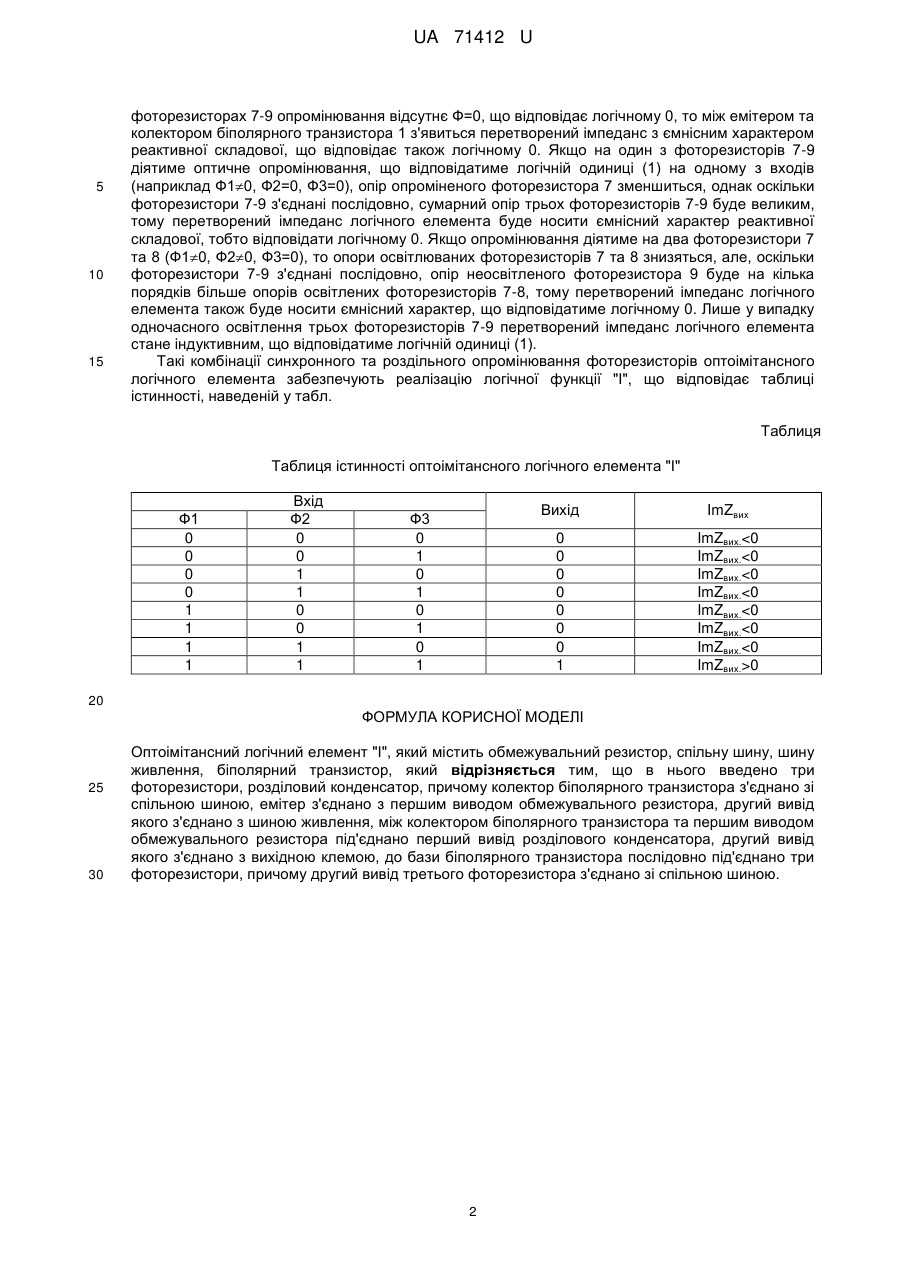

Реферат: Оптоімітансний логічний елемент "І" містить обмежувальний резистор, спільну шину, шину живлення, біполярний транзистор, три фоторезистори, розділовий конденсатор. Колектор біполярного транзистора з'єднано зі спільною шиною. Емітер з'єднано з першим виводом обмежувального резистора, другий вивід якого з'єднано з шиною живлення. Між колектором біполярного транзистора та першим виводом обмежувального резистора під'єднано перший вивід розділового конденсатора, другий вивід якого з'єднано з вихідною клемою. До бази біполярного транзистора послідовно під'єднано три фоторезистори. Другий вивід третього фоторезистора з'єднано зі спільною шиною. UA 71412 U (54) ОПТОІМІТАНСНИЙ ЛОГІЧНИЙ ЕЛЕМЕНТ "І" UA 71412 U UA 71412 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки, зокрема до елементної бази обчислювальних пристроїв і може бути використана в обчислювальних пристроях з радіоімпульсним способом представлення інформації. Відомий радіочастотний логічний елемент "І" містить одноперехідний транзистор, емітер якого через перший обмежувальний резистор з'єднано з шиною живлення, між якою та другим виводом одноперехідного транзистора ввімкнено другий обмежувальний резистор, між вихідною клемою та другим виводом одноперехідного транзистора ввімкнено перший розділовий конденсатор, між першою вхідною клемою та емітером одноперехідного транзистора ввімкнено другий розділовий конденсатор, а перший вивід одноперехідного транзистора підімкнено до спільної шини, [Патент на корисну модель № 51961, М. кл. Н 03 К 19/00, опубл. 10.08.2010, бюл. № 15]. Недоліком даного пристрою є низька швидкодія, обмежена часом заряду конденсатора через діод. Найбільш близьким до запропонованого пристрою є логічний елемент, який містить обмежувальний резистор, спільну шину, шину живлення, два біполярні фототранзистори, надалі біполярні транзистори, причому колектор першого біполярного транзистора з'єднано з шиною живлення, його емітер з'єднано з колектором другого біполярного транзистора, до емітера якого під'єднано обмежувальний резистор, другий вивід якого з'єднано зі спільною шиною, між емітером другого біполярного транзистора та першим виводом обмежувального резистора під'єднано вихідну клему [Кожем'яко В. П., Павлов С. В., Тарновський М. Г. Оптоелектронна схемотехніка. Навчальний посібник. – Вінниця УНІВЕРСУМ - Вінниця, 2008. - С. 106 с.]. Недоліком даного пристрою є низька швидкодія, викликана перехідними процесами, так як транзистор в ньому працює у ключовому режимі. В основу корисної моделі поставлено задачу розробки такого оптоімітансного логічного елемента "І", в якому за рахунок введення нових елементів та зв'язків між ними досягається розширення функціональних можливостей та підвищення швидкодії за рахунок використання нового режиму роботи транзистора. Поставлена задача вирішується тим, що в оптоімітансний логічний елемент "І", який містить обмежувальний резистор, спільну шину, шину живлення, біполярний транзистор, введено три фоторезистори, розділовий конденсатор, причому колектор біполярного транзистор з'єднано зі спільною шиною, емітер з'єднано з першим виводом обмежувального резистора, другий вивід якого з'єднано з шиною живлення, між колектором біполярного транзистора та першим виводом обмежувального резистора під'єднано перший вивід розділового конденсатора, другий вивід якого з'єднано з вихідною клемою, до бази біполярного транзистора послідовно під'єднано три фоторезистори, причому другий вивід третього фото резистора з'єднано зі спільною шиною. На кресленні наведено схему оптоімітансного логічного елемента "І". Пристрій містить біполярний транзистор 1, колектор біполярного транзистора 1 з'єднано зі спільною шиною 2, емітер з'єднано з першим виводом обмежувального резистора 3, другий вивід якого з'єднано з шиною живлення 4, між колектором біполярного транзистора 1 та першим виводом обмежувального резистора 3 під'єднано перший вивід розділового конденсатора 5, другий вивід якого з'єднано з вихідною клемою 6, до бази біполярного транзистора 1 послідовно під'єднано перший фоторезистор 7, другий фоторезистор 8 та третій фоторезистор 9, другий вивід третього фоторезистора 9 під'єднано до спільної шини 2. Обмежувальний резистор 3 забезпечує робочу точку біполярного транзистора 1 в активній області, коли коефіцієнт підсилення >1. Загальна шина 2 служить заземленням. Конденсатор 5 є розділовим, а шина живлення 4 призначена для подачі напруги. Пристрій працює наступним чином. Як вхідний інформаційний параметр використовується світловий потік Ф. Отже як вхідний логічний рівень, що відповідає логічній одиниці (1) використовується наявність світлового потоку, тобто Ф0, як логічний 0 використовується відсутність світлового потоку, Ф=0. Як вихідний параметр використовуються характер реактивної складової повного імпедансу. Індуктивний ImZвих>0 (L) імпеданс відповідає логічній одиниці, а ємнісний ImZвих
