Піддон

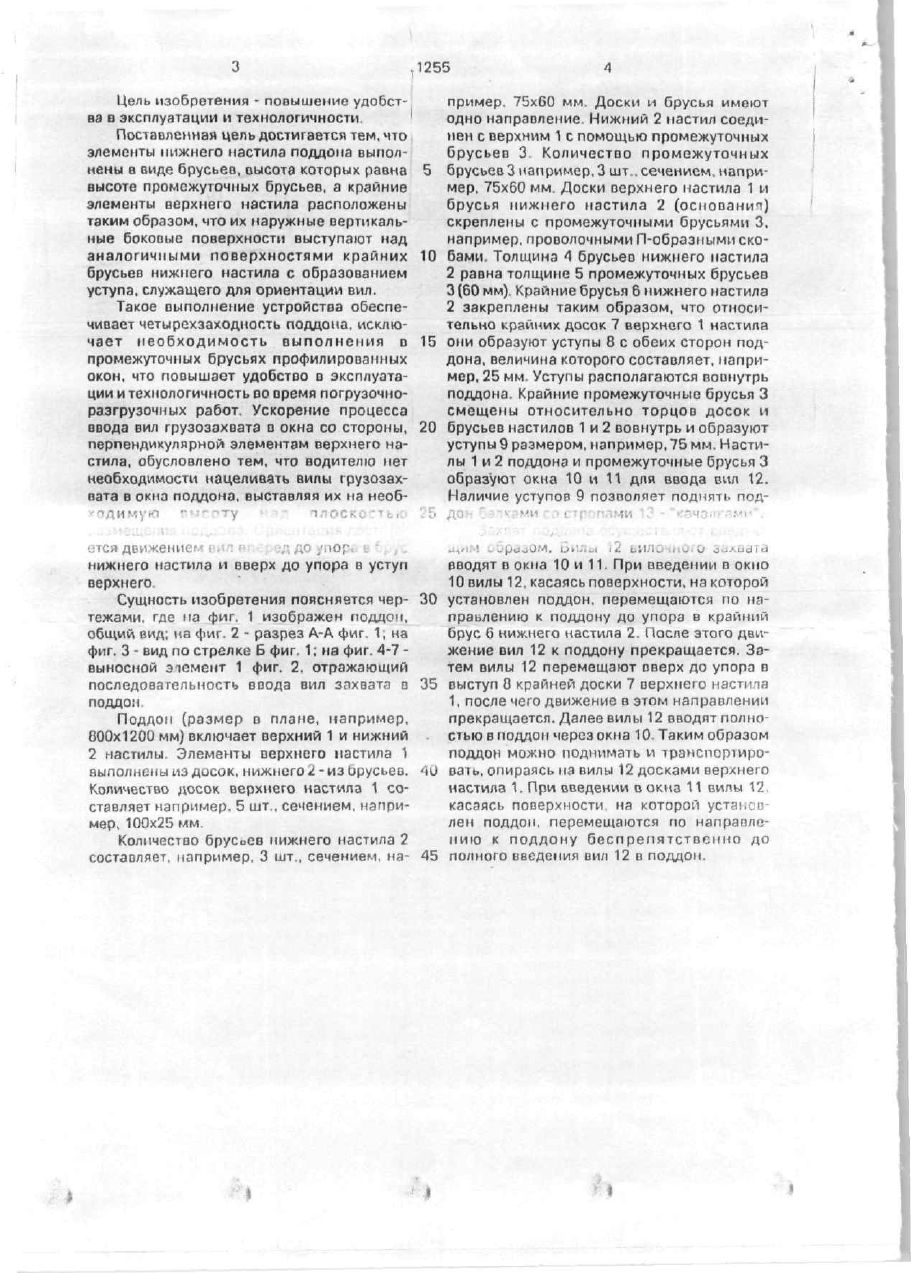

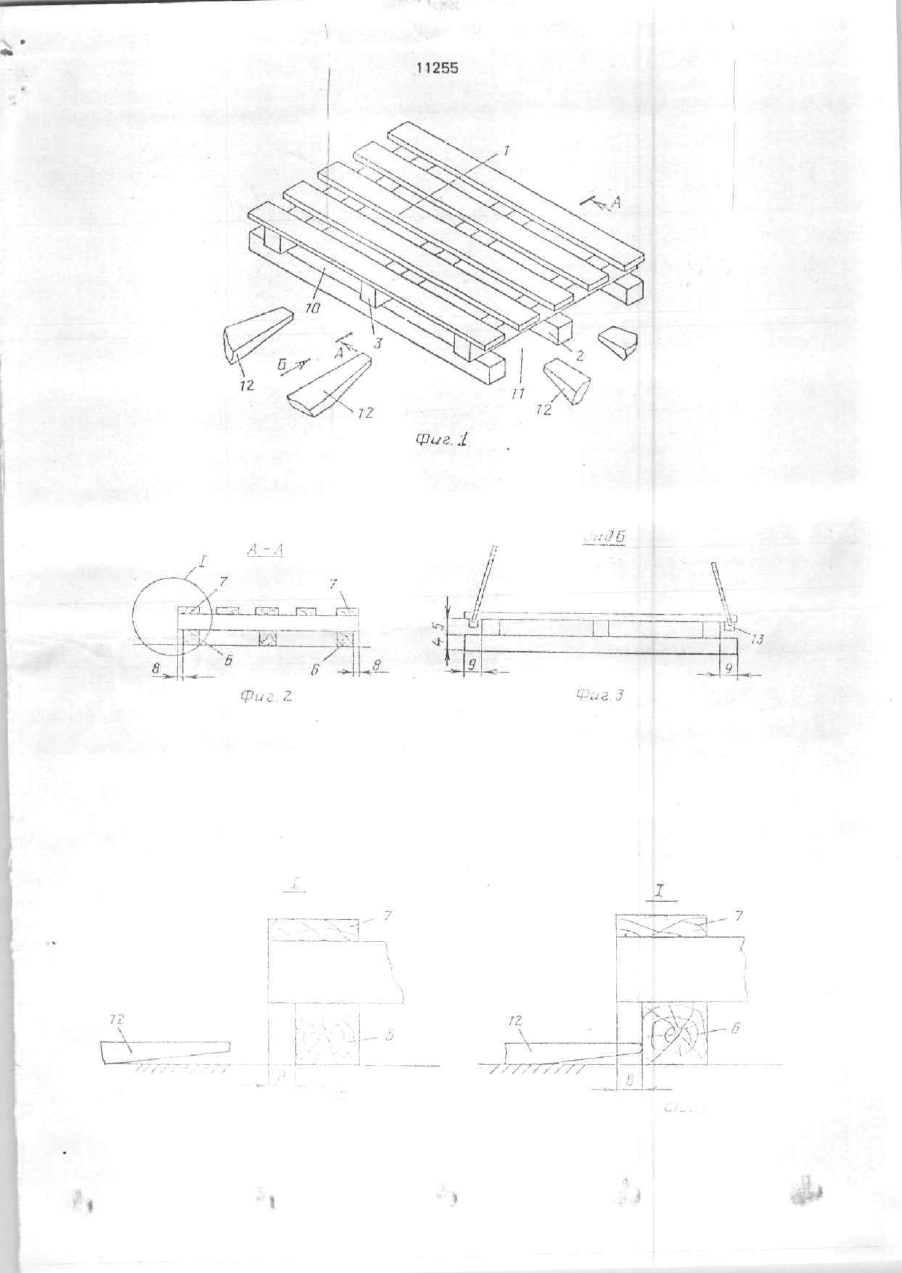

Поддон, содержащий верхний и н и ж н и й настилы, выполненные из продольных эле­ ментов, связанных между собой поперечны­ ми промежуточными брусьями с образованием окон для вил погрузчика, о тл и ч а ю щ и й с я тем. что элементы н и ж н е г о настила выполнены в виде брусьев, высота которых равна высоте п р о м е ж у т о ч н ы х брусьев, а крайние элементы верхнего на­ стила расположены таким образом, что их наружные вертикальные боковые поверхно­ сти выступают над аналогичными поверхно­ стями крайних брусьев н и ж н е г о настила с ойрсізоайнием уступа, служащего для ори­ ентации БИЛ. 1> Изобретение относится к таре для хране­ ния и транспортировки изделий и материалов, вчастности, к поддонам, изготавливаемым це­ ликом из древесины. Известно устройство для пакетирова­ ния и транспортирования грузов[1]. включа­ ющее верхнюю и н и ж н ю ю опоры и гибкие стяжные элементы, обеспечивающие па­ дежное фиксирование груза в пакете, при­ мем н и ж н я я о п о р а с ы п о п и е н а в в и д е поддона с настилом на брусках (ножках), между которыми предусмотрены окна для захвата поі.\дочз вилами погрузчика Однако это устройство не позволяет бы­ стро завести пилы погрузчика в имеюііі'шсч окна. Кроме того, т е х и о ю г и я изготооленил нижней опоры достаточно сложна. Известен также четырехзаходный под­ дон [2]. включающий верхний и н и ж н и й на­ ст и лы и з д о с о к о д н о г о и п п р а в л е н и я , г.й'дзаниі-')' между собой попоречмыг.-г п г о • * I межуточными брусьями, выполненными цельными с профилированными окнами для вил погрузчика В в е д е н и е сил г р у з о п о д ь е м н о й или транспортирующей машины осуществляют с четырех сторон. Для введения вил в направлении, пер­ пендикулярном доскам настила, необходи­ мо вилы п р и п о д н я т ь над повс^^хносгью установки поддона, нацелив их в окг.з - про­ межутки между настилами. Необходимость нацеливания вил, их выставление по высоте перед і:'пг/л"-і(игч R окна снижает v,i'-'0( т о в аксплуатацпи поддона и его тсхни/'огинMOCTI Для введения tiH/t в напраилении вдоль досок настилса промежуточные f'^',)^c^^'t•^ вы­ полнены с профіїлиропанньїмі^ окнами что требует отдельной теХН010ГИмеГ.>чОИ ОГР(;Я•, '1 '•, pc^'Tioa^iML-. • # го ел СП 1 П \ 5 Цель изобретения - повышение удобст­ ва D эксплуатации и технологичности. Поставленная цель достигается тем, что элементы нижнего настила поддона выпол­ нены в виде брусьев, высота которых равна высоте промежуточных брусьев, а крайние элементы верхнего настила расположены таким образом, что их наружные вертикаль­ ные боковые поверхности выступают над аналогичными поверхностями крайних брусьев нижнего настила с образованием уступа, служащего для ориентации вил. Такое выполнение устройстоа обеспе­ чивает четырехзаходнооть поддона, исклю­ чает н е о б х о д и м о с т ь в ы п о л н е н и я в промежуточных брусьях профилированных окон, что повышает удобство в эксплуата­ ции и технологичность во время погрузочноразгрузочных работ. Ускорение процесса ввода вил грузоззхвата о окна со стороны, перпендикулярной элементам верхнего на­ стила, обусловлено тем. что водителю нет необходимости иэцелиоать вилы грузозахеата в окна поддона, выставляя их на необїпдимуіо •'•' .-ту 1 ОС^.^ ' с ' 5 10 15 20 -О ется движением рАг. п ,-,", ДО /мор нижнего настила и вверх до упора в уступ верхнего Сущность изобретения поясняется чертежами. где на фиг. 1 изображен поддон, общий вид; на фиг. 2 - разрез А-А фиг. 1, на фиг. 3 - вид по стрелке Б фиг. 1; нз фиг. 4-7 выносной этемент 1 фиг. 2, отражающий последовательность ввода вил захвата в поддон Поддон (размер в плане, например, 800x1200 мм) включает верхний 1 и нижний 2 настилы. Элементы верхнего настила 1 выполнены из досок, нижнего і - из ирусьев. Количество досок верхнего nacTVina 1 со­ ставляет например. 5 шт.. сечением, напри­ мер, 100x25 мм. Количество брусосв нижнего настила 2 составляет, например, 3 шт., сечением, на t| 4 пример. 75x60 мм. Доски и брусья имеют одно направление Нижний 2 настил соеди­ нен с верхним 1 с помощью промежуточных брусьев 3 Количество промежуточных брусьев 3 например, 3 шт . сечением, напри­ мер, 75x60 мм. Доски верхнего настила 1 и брусья нижнего настила 2 (оснооанип) скреплены с промежуточными брусьями 3, например, проволочными П-образными ско­ бами. Толщина 4 брусьев нижнего настила 2 равна толщине 5 промежуточных брусьев 3 (60 мм) Крайние брусья 6 нижнего настила 2 закреплены таким образом, что относи­ тельно крайних досок 7 верхнего 1 настила они образуют уступы 8 с обеих сторон под­ дона, величина которого составляет, напри­ мер, 25 мм Уступы располагаются вовнутрь поддона. Крайние промежуточные брусья 3 смещены относительно торцов досок и брусьев настилов 1 и 2 вовнутрь и образуют уступы 9 размером, например, 75 мм. Насти­ лы 1 и 2 поддона и промежуточные брусья 3 образуют окна 10 и 11 для ввода вил 12. Наличие уступов 9 позволяет поднять подд и - .--• ^^Е-'Ми - ^fi '. . > , p u v , Q M . . t L i ( ' ііліми iv - кач-оис-тМп L>>'....-i IJI иІІЛЗ ..• О ^^J4^d~in^ ВВОДЯТ в окна 10 и 11. При введении в окно 10 вилы 12, касаясь поверхности, на которой 30 установлен поддон, перемещаются по напраьлению к поддону до упора в крайний брус б нижнего настила 2. После этого дви­ жение вил 12 к поддону прекращается. За­ тем вилы 12 перемещают вверх до упора в 35 выступ 8 крайней доски 7 верхнего настила 1, после чего движение в этом направлении прекращается. Далее вилы 12 вводят полно­ стью в поддон через окна 10 Таким образом поддон можно поднимать и транспортиро­ 40 вать, опираясь на вилы 12 досками верхнего настила 1. При введении в окна 11 вилы 12, касаясь поверхности на которой устаї-слзлен поддон, перемещаются по направле­ нию к поддону б е с п р е п я т с т в е н н о до полного введения вил 12 в поддон. 45 ^1 11255 Фиг J .j^76 А ' 1 тті f-r-i rr-1 ГТ^і / У Р-^^Р^^ТІФи^ /J 9 ^иг Z З II 31' -^-^^"^"^ ^^ 7 ( І ч 4 1 /2 , \ І -— В „І ) " • _ _ _ ^ 1 • — » — f% 11255 Фиг. 6 ї — — V \ />
