Заготовка корпусу букси вагонного візка

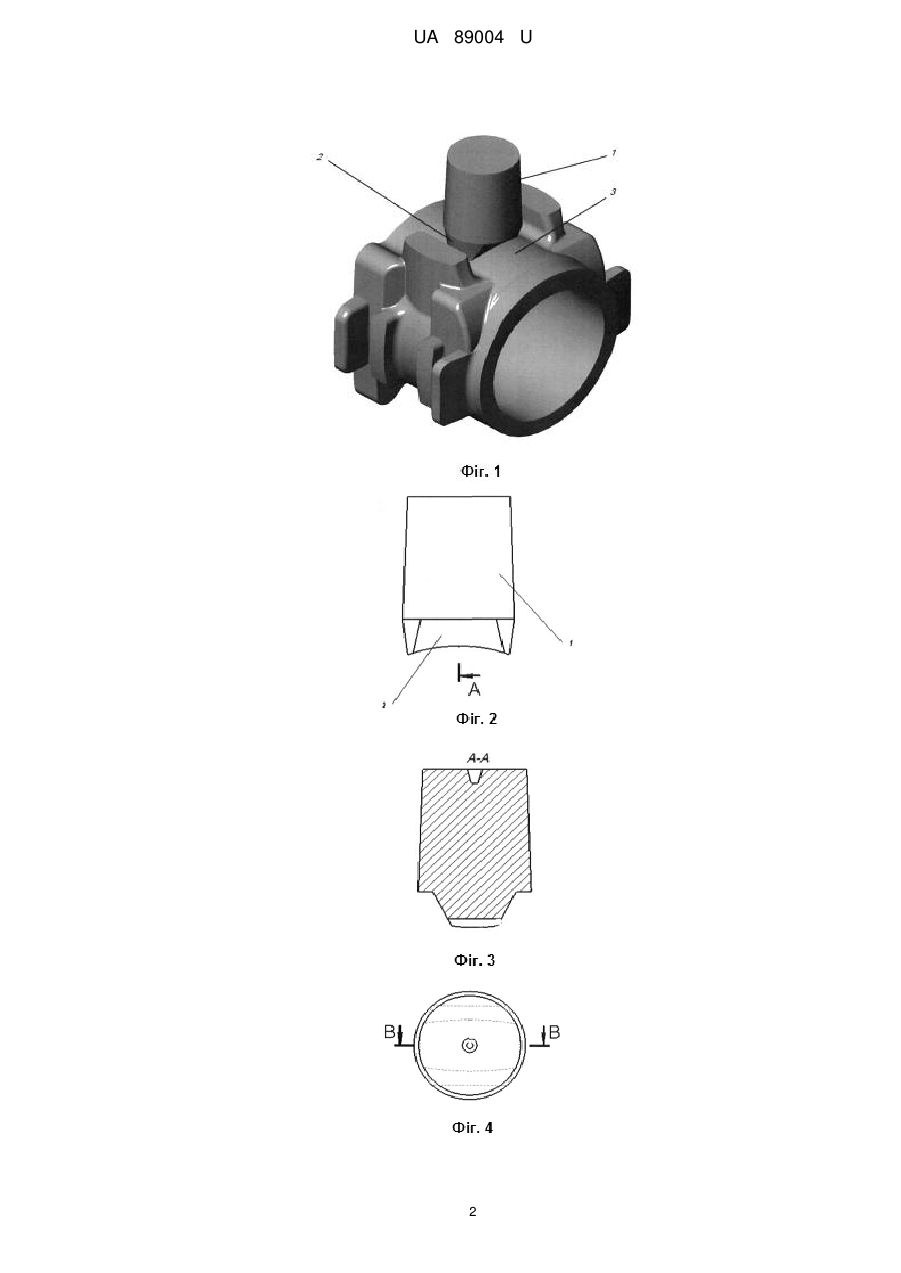

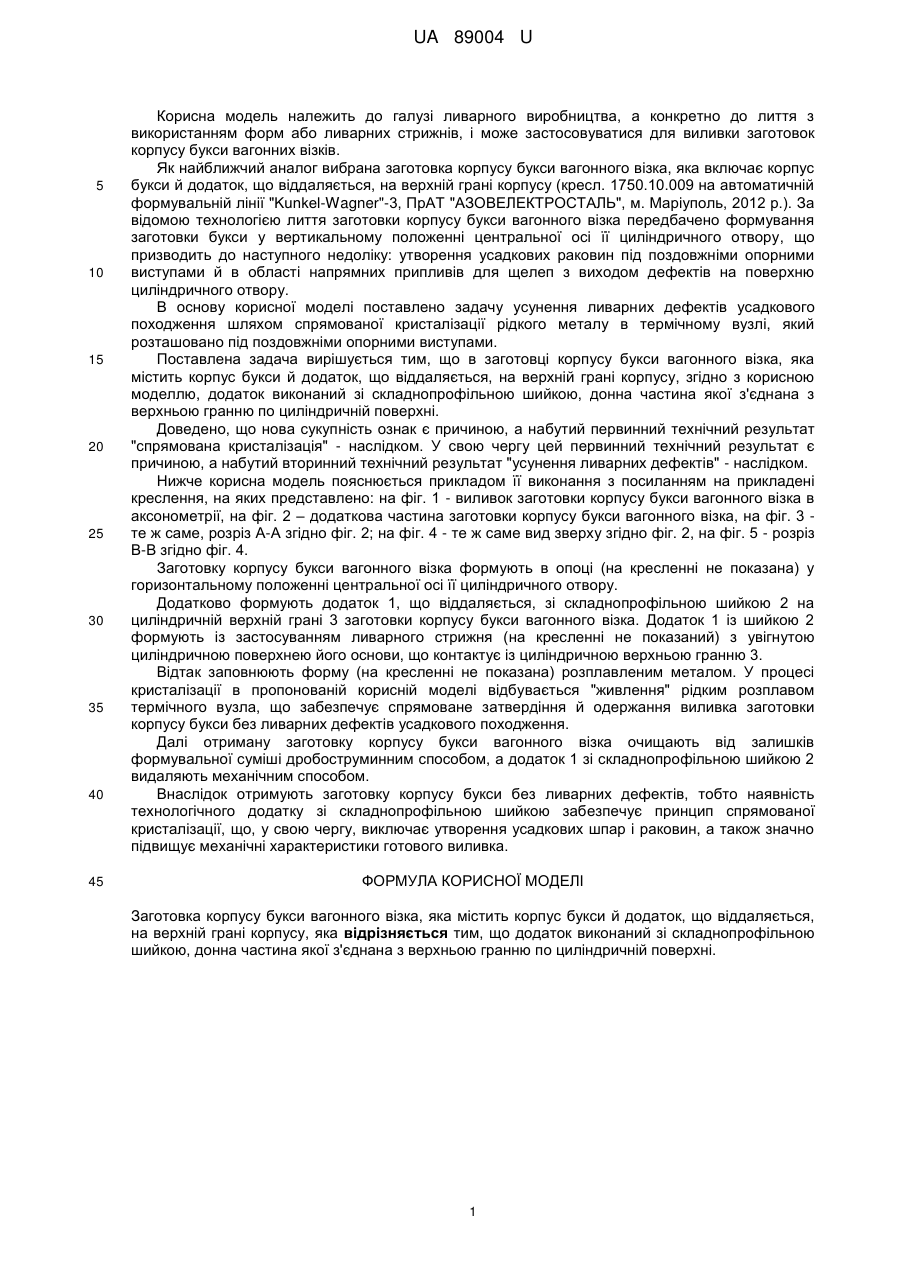

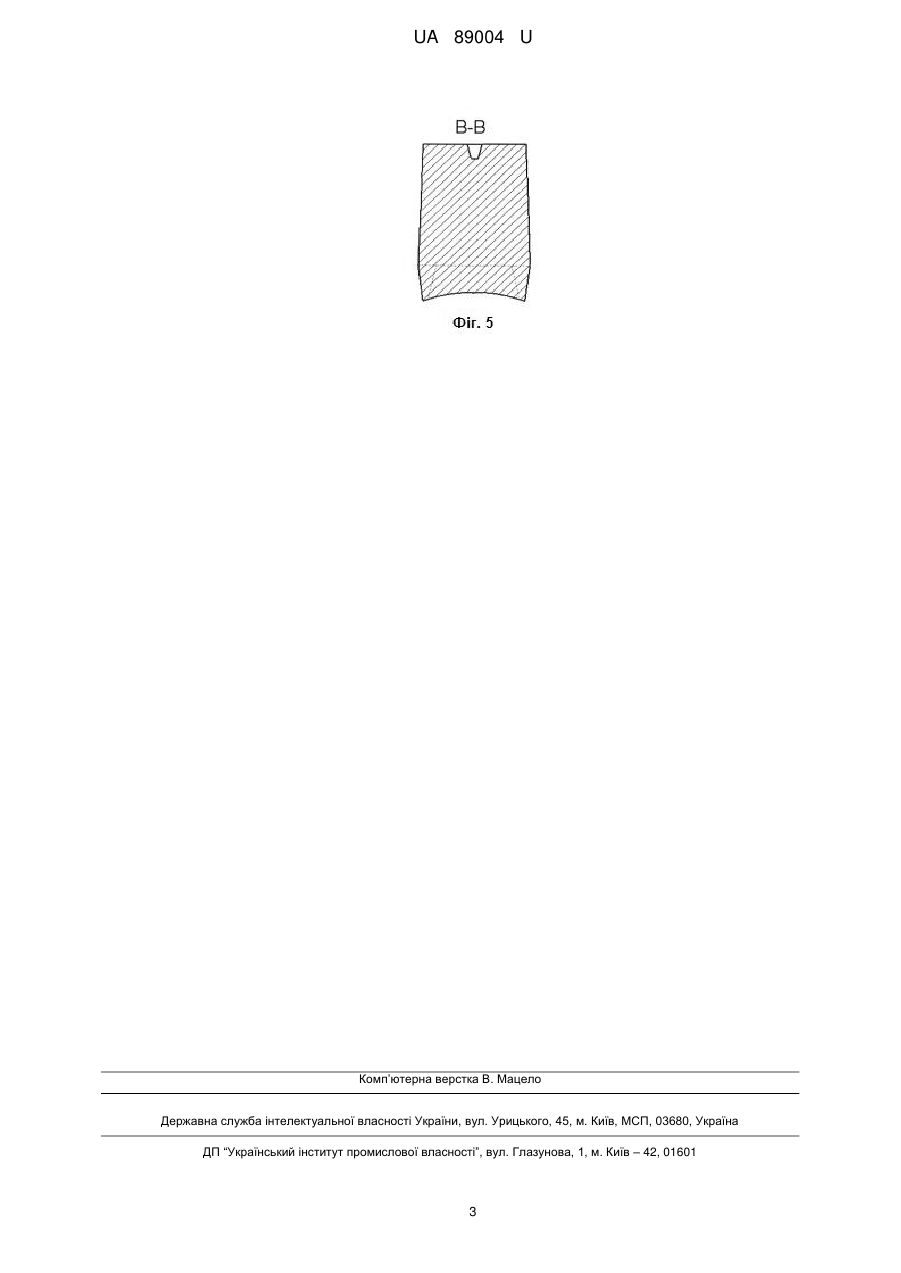

Реферат: Заготовка корпусу букси вагонного візка містить корпус букси й додаток, що віддаляється, на верхній грані корпусу. Додаток виконаний зі складнопрофільною шийкою, донна частина якої з'єднана з верхньою гранню по циліндричній поверхні. UA 89004 U (12) UA 89004 U UA 89004 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі ливарного виробництва, а конкретно до лиття з використанням форм або ливарних стрижнів, і може застосовуватися для виливки заготовок корпусу букси вагонних візків. Як найближчий аналог вибрана заготовка корпусу букси вагонного візка, яка включає корпус букси й додаток, що віддаляється, на верхній грані корпусу (кресл. 1750.10.009 на автоматичній формувальній лінії "Kunkel-Wagner"-3, ПрАТ "АЗОВЕЛЕКТРОСТАЛЬ", м. Маріуполь, 2012 р.). За відомою технологією лиття заготовки корпусу букси вагонного візка передбачено формування заготовки букси у вертикальному положенні центральної осі її циліндричного отвору, що призводить до наступного недоліку: утворення усадкових раковин під поздовжніми опорними виступами й в області напрямних припливів для щелеп з виходом дефектів на поверхню циліндричного отвору. В основу корисної моделі поставлено задачу усунення ливарних дефектів усадкового походження шляхом спрямованої кристалізації рідкого металу в термічному вузлі, який розташовано під поздовжніми опорними виступами. Поставлена задача вирішується тим, що в заготовці корпусу букси вагонного візка, яка містить корпус букси й додаток, що віддаляється, на верхній грані корпусу, згідно з корисною моделлю, додаток виконаний зі складнопрофільною шийкою, донна частина якої з'єднана з верхньою гранню по циліндричній поверхні. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "спрямована кристалізація" - наслідком. У свою чергу цей первинний технічний результат є причиною, а набутий вторинний технічний результат "усунення ливарних дефектів" - наслідком. Нижче корисна модель пояснюється прикладом її виконання з посиланням на прикладені креслення, на яких представлено: на фіг. 1 - виливок заготовки корпусу букси вагонного візка в аксонометрії, на фіг. 2 – додаткова частина заготовки корпусу букси вагонного візка, на фіг. 3 те ж саме, розріз А-А згідно фіг. 2; на фіг. 4 - те ж саме вид зверху згідно фіг. 2, на фіг. 5 - розріз В-В згідно фіг. 4. Заготовку корпусу букси вагонного візка формують в опоці (на кресленні не показана) у горизонтальному положенні центральної осі її циліндричного отвору. Додатково формують додаток 1, що віддаляється, зі складнопрофільною шийкою 2 на циліндричній верхній грані 3 заготовки корпусу букси вагонного візка. Додаток 1 із шийкою 2 формують із застосуванням ливарного стрижня (на кресленні не показаний) з увігнутою циліндричною поверхнею його основи, що контактує із циліндричною верхньою гранню 3. Відтак заповнюють форму (на кресленні не показана) розплавленим металом. У процесі кристалізації в пропонованій корисній моделі відбувається "живлення" рідким розплавом термічного вузла, що забезпечує спрямоване затвердіння й одержання виливка заготовки корпусу букси без ливарних дефектів усадкового походження. Далі отриману заготовку корпусу букси вагонного візка очищають від залишків формувальної суміші дробоструминним способом, а додаток 1 зі складнопрофільною шийкою 2 видаляють механічним способом. Внаслідок отримують заготовку корпусу букси без ливарних дефектів, тобто наявність технологічного додатку зі складнопрофільною шийкою забезпечує принцип спрямованої кристалізації, що, у свою чергу, виключає утворення усадкових шпар і раковин, а також значно підвищує механічні характеристики готового виливка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Заготовка корпусу букси вагонного візка, яка містить корпус букси й додаток, що віддаляється, на верхній грані корпусу, яка відрізняється тим, що додаток виконаний зі складнопрофільною шийкою, донна частина якої з'єднана з верхньою гранню по циліндричній поверхні. 1 UA 89004 U 2 UA 89004 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
