Спосіб аеродинамічного сепарування сипких матеріалів

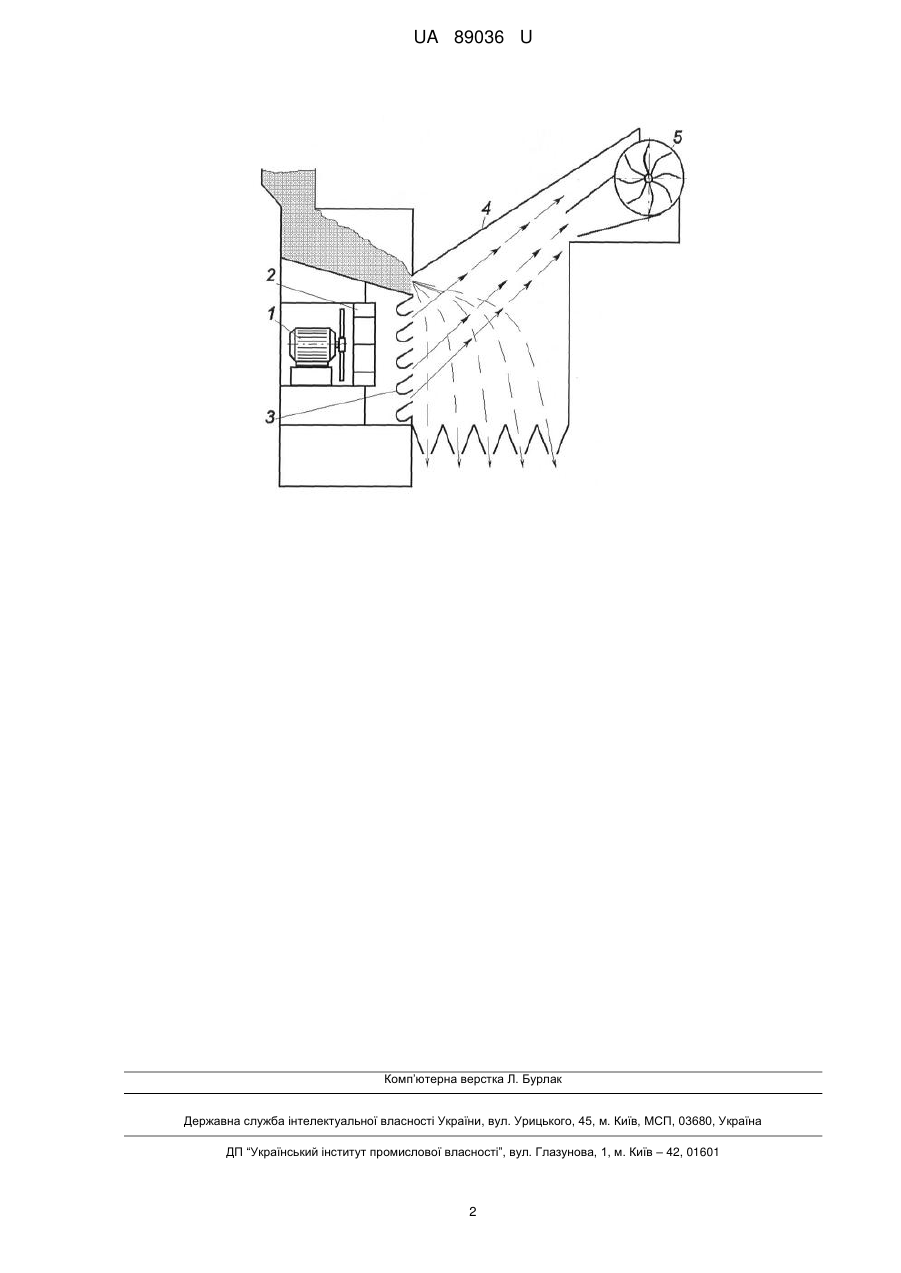

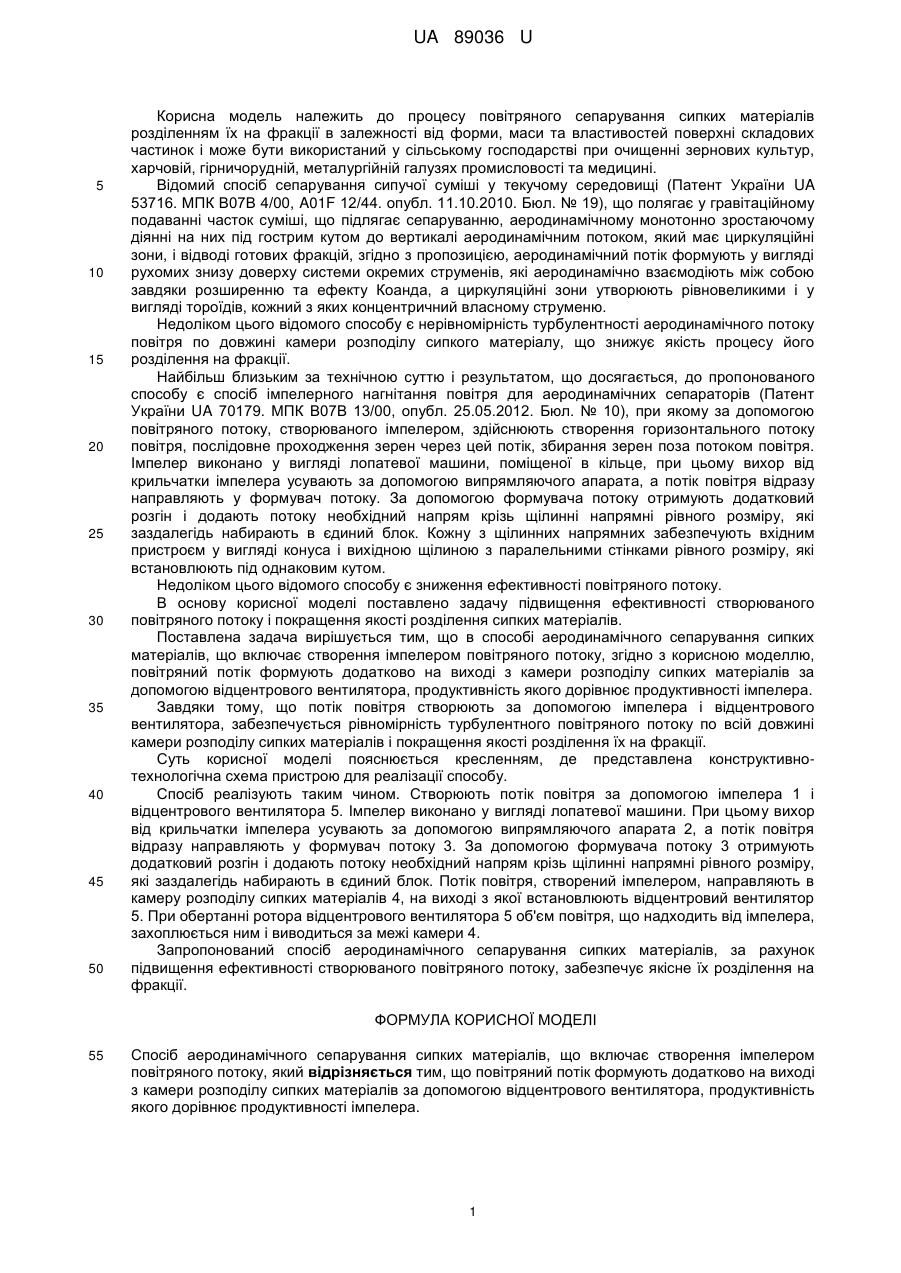

Реферат: UA 89036 U UA 89036 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до процесу повітряного сепарування сипких матеріалів розділенням їх на фракції в залежності від форми, маси та властивостей поверхні складових частинок і може бути використаний у сільському господарстві при очищенні зернових культур, харчовій, гірничорудній, металургійній галузях промисловості та медицині. Відомий спосіб сепарування сипучої суміші у текучому середовищі (Патент України UA 53716. МПК В07В 4/00, A01F 12/44. опубл. 11.10.2010. Бюл. № 19), що полягає у гравітаційному подаванні часток суміші, що підлягає сепаруванню, аеродинамічному монотонно зростаючому діянні на них під гострим кутом до вертикалі аеродинамічним потоком, який має циркуляційні зони, і відводі готових фракцій, згідно з пропозицією, аеродинамічний потік формують у вигляді рухомих знизу доверху системи окремих струменів, які аеродинамічно взаємодіють між собою завдяки розширенню та ефекту Коанда, а циркуляційні зони утворюють рівновеликими і у вигляді тороїдів, кожний з яких концентричний власному струменю. Недоліком цього відомого способу є нерівномірність турбулентності аеродинамічного потоку повітря по довжині камери розподілу сипкого матеріалу, що знижує якість процесу його розділення на фракції. Найбільш близьким за технічною суттю і результатом, що досягається, до пропонованого способу є спосіб імпелерного нагнітання повітря для аеродинамічних сепараторів (Патент України UA 70179. МПК В07В 13/00, опубл. 25.05.2012. Бюл. № 10), при якому за допомогою повітряного потоку, створюваного імпелером, здійснюють створення горизонтального потоку повітря, послідовне проходження зерен через цей потік, збирання зерен поза потоком повітря. Імпелер виконано у вигляді лопатевої машини, поміщеної в кільце, при цьому вихор від крильчатки імпелера усувають за допомогою випрямляючого апарата, а потік повітря відразу направляють у формувач потоку. За допомогою формувача потоку отримують додатковий розгін і додають потоку необхідний напрям крізь щілинні напрямні рівного розміру, які заздалегідь набирають в єдиний блок. Кожну з щілинних напрямних забезпечують вхідним пристроєм у вигляді конуса і вихідною щілиною з паралельними стінками рівного розміру, які встановлюють під однаковим кутом. Недоліком цього відомого способу є зниження ефективності повітряного потоку. В основу корисної моделі поставлено задачу підвищення ефективності створюваного повітряного потоку і покращення якості розділення сипких матеріалів. Поставлена задача вирішується тим, що в способі аеродинамічного сепарування сипких матеріалів, що включає створення імпелером повітряного потоку, згідно з корисною моделлю, повітряний потік формують додатково на виході з камери розподілу сипких матеріалів за допомогою відцентрового вентилятора, продуктивність якого дорівнює продуктивності імпелера. Завдяки тому, що потік повітря створюють за допомогою імпелера і відцентрового вентилятора, забезпечується рівномірність турбулентного повітряного потоку по всій довжині камери розподілу сипких матеріалів і покращення якості розділення їх на фракції. Суть корисної моделі пояснюється кресленням, де представлена конструктивнотехнологічна схема пристрою для реалізації способу. Спосіб реалізують таким чином. Створюють потік повітря за допомогою імпелера 1 і відцентрового вентилятора 5. Імпелер виконано у вигляді лопатевої машини. При цьому вихор від крильчатки імпелера усувають за допомогою випрямляючого апарата 2, а потік повітря відразу направляють у формувач потоку 3. За допомогою формувача потоку 3 отримують додатковий розгін і додають потоку необхідний напрям крізь щілинні напрямні рівного розміру, які заздалегідь набирають в єдиний блок. Потік повітря, створений імпелером, направляють в камеру розподілу сипких матеріалів 4, на виході з якої встановлюють відцентровий вентилятор 5. При обертанні ротора відцентрового вентилятора 5 об'єм повітря, що надходить від імпелера, захоплюється ним і виводиться за межі камери 4. Запропонований спосіб аеродинамічного сепарування сипких матеріалів, за рахунок підвищення ефективності створюваного повітряного потоку, забезпечує якісне їх розділення на фракції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб аеродинамічного сепарування сипких матеріалів, що включає створення імпелером повітряного потоку, який відрізняється тим, що повітряний потік формують додатково на виході з камери розподілу сипких матеріалів за допомогою відцентрового вентилятора, продуктивність якого дорівнює продуктивності імпелера. 1 UA 89036 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
