Спосіб сепарування сипких матеріалів та пристрій для його здійснення
Формула / Реферат
1. Спосіб сепарування сипких матеріалів, що включає попереднє очищення суміші та подачу її на операцію розподілення, який відрізняється тим, що частинкам суміші надають обертання в площині, паралельній вектору швидкості руху.

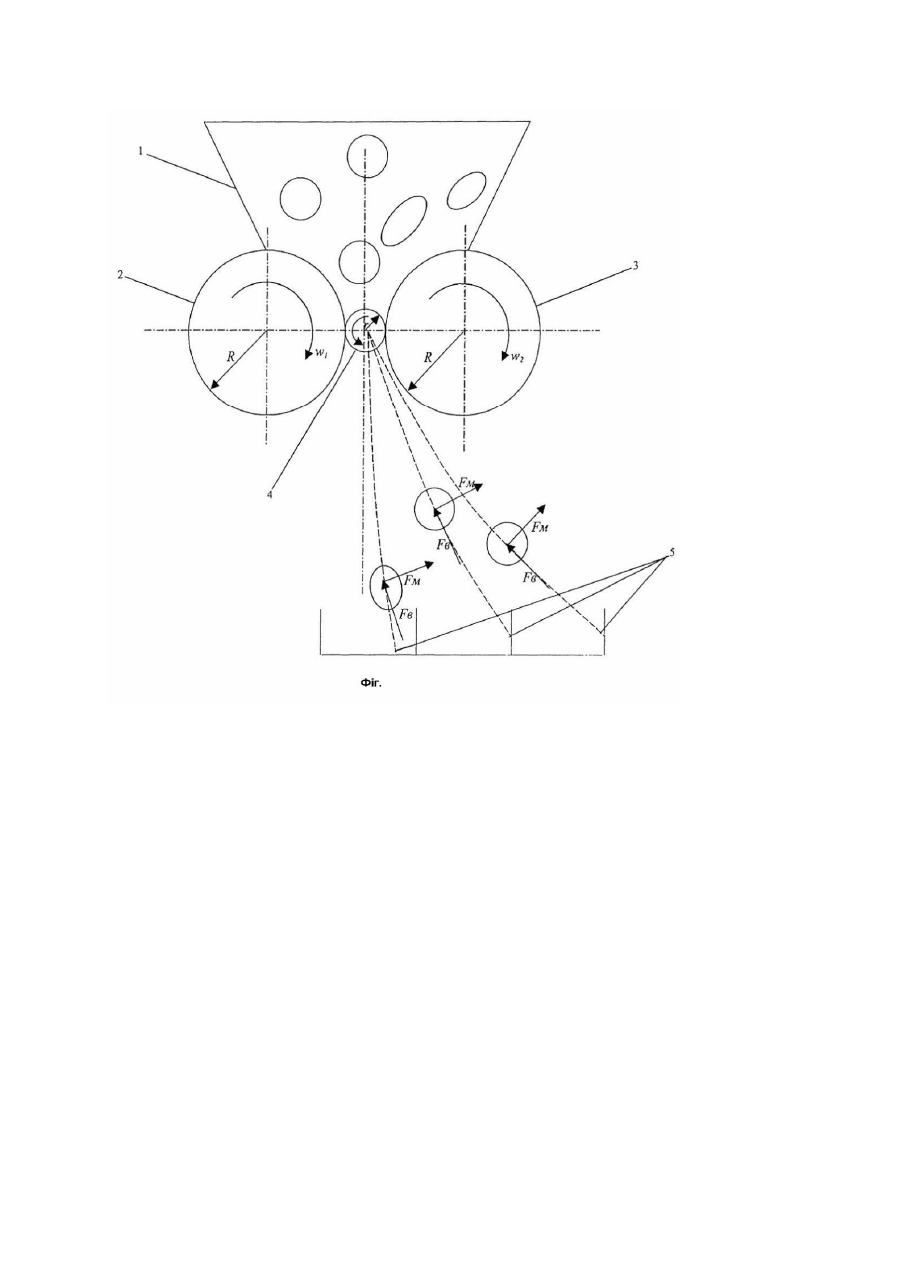

2. Пристрій для сепарування сипких матеріалів, що включає бункер, робочий орган, який виповнено з двох валків та приймача продуктів розподілу, який відрізняється тим, що валки робочого органа виповнено пружними та встановлено із міжвалковим зазором, меншим за поперечний розмір частинок, причому частота обертання валків різна.
Текст
Винахід відноситься до галузі переробки сипких матеріалів та може бути використано для сепарування як зернових, так і інших сипких сумішів. Відомі способи та прилади для сепарування в яких використовуються різні фізико-механічні характеристики частинок суміші: розмірі, питома вага, коефіцієнти тертя, щільність, пружність тощо [Заика П.М., Мазнев Г.Е. "Сепарация семян по комплексу физико-механических свойств". Раздел IV, V — М.: Колос, 1978. — 287 с]. Схожість фізико-механічних характеристик суміші не завжди дозволяє забезпечити задовільну якість сепарування. Відомі також способи сепарування сумішів в повітряному потоці [Гладков Н.И. "Зерноочистительные машины". — M.: Машгиз, 1950. — 320 с), в яких розподілення проходить з урахуванням питомої ваги та парусності частинок. Недоліком цих способів сепарування є те, що під час р уху у повітряному потоці зерно постійно повертається, при цьому значення коефіцієнту опору повітря і площина поперечного перерізу безперервно змінюються в результаті чого дія повітряного потоку на зерно неоднакова. Таким чином діюча сила опору повітряному потоку може змінюватись для одного і того ж зерна в широкому діапазоні, в результаті чого зерно з однаковими фізико-технологічними властивостями при сепаруванні може опинитись в різних фракціях, в результаті чого знизиться якість сепарування. За прототип обрано спосіб сепарування сипких матеріалів, який використано в сепараторі за A.c. №865433 М В 7/01 (В07В13/10), що опубліковано в бюл. №35 від 28.09.1981 р. Сепаратор складається з виконаної в корпусі кидалки вихідного матеріалу, що складається з ведучого та ведомого барабанів, охвачених безкінцевою стрічкою, лопатевого барабана, завантажувального бункера, кожуха, який розширяється за траєкторією польоту матеріалу, а також приймачів фракцій. Недоліком цього способу і сепаратора є хаотичне положення частинок після викиду із кидалки щодо відношення до повітряного потоку, яке приводить до великого розкиду значень коефіцієнта парусності і таким чином до зниження якості сепарування сипкого матеріалу. Метою винаходу є підвищення якості сепарування сипких сумішів. Поставлена мета досягається тим, що в способі сепарування сипких сумішів, що містить попереднє сепарування суміші та подачу її на операцію розподілення, частинки суміші закручують в площині паралельній вектору швидкості, а в приладі для його здійснення, що включає бункер, робочій орган, який виповнено з двох валків, останні виготовлені пружними та встановлені з міжвалковим зазором, меншим за поперечний розмір частинок, причому частота обертання валків різна. На фігурі наведена схема приладу для реалізації пропонуємого способу сепарації. Сепаратор для здійснення даного способу складається з бункера 1, робочого органу у вигляді живильника, що має ведучий 2 та ведомий 3 валки та приймачів продуктів сепарування 4. Робота сепаратора здійснюється слідуючим чином. Робочі валки, які виповнено обрезиненими, захвачують зерно в міжвалковий зазор і завдяки різної частоти обертання та сил пружності резини викидують його із живильника з початковою швидкістю Vв та швидкістю обертання w3, причому 1 Vв = R( w 1 - w 2 ), 2 R w3 = ( w 1 + w 2 ). 2r де R - радіус валка r - середній радіус зерна w1, w2 - частота обертання валків (в даному випадку, що представлено на фігурі w1>w2). w3 - частота обертання зерна. На зерно, що рухається і одночасно обертається в повітряному потоці окрім дії сили тяжіння і сили лобового опору, діє ще й сила Магнуса (Fм ), яка відхиляє траєкторію зерна, що обертається, від траєкторії зерна, яке не обертається (у випадку падіння від прямої лінії) у бік, де вектор лінійної швидкості зерна, що обертається, співпадає з вектором швидкості набігаючого повітряного потоку. Слід відмітити, що чим більша частота обертання, тим більша сила Магнуса. Тому зерна з більшою частотою обертання будуть відхилятись більше, ніж зерна з меньшою частотою. Необхідно також відмітити, що зерна, переріз яких відрізняється від кругового (плоскі, витянуті), при виході з міжвалкового зазору або зовсім не отримують обертання, або закручуються меньше ніж зерна, форма, яких близька до кругової, тому в повітряному потоці будуть рухатись з меньшим відхиленням і впадуть ближче до осі живильника в приймачі продуктів розподілу, що розміщені ближче до осі робочого органа. Для кращого розуміння суттєвості даного винаходу наведемо конкретний приклад. Приклад. Сепаруванню підлягає суміш насіння гречки, що засмічена насінням дикої редьки в кількості 4,2%. 91% насіння гречки (вони закручуються погано) потрапили в ближній приймач продуктів розподілу. В найдальніший приймач потрапили 3,6% насіння дикої редьки, а в середній приймач 4,2% насіння гречки та 0,6% насіння дикої редьки. Як видно з наведеного прикладу в основну фракцію можна виділити до 91% насіння гречки з суміші, яка вважається важкорозподільною. Таким чином, пропонуємий спосіб сепарації сипких матеріалів та прилад для його здійснення дозволяє підвищити якість сепарування.
