Відбивач струму

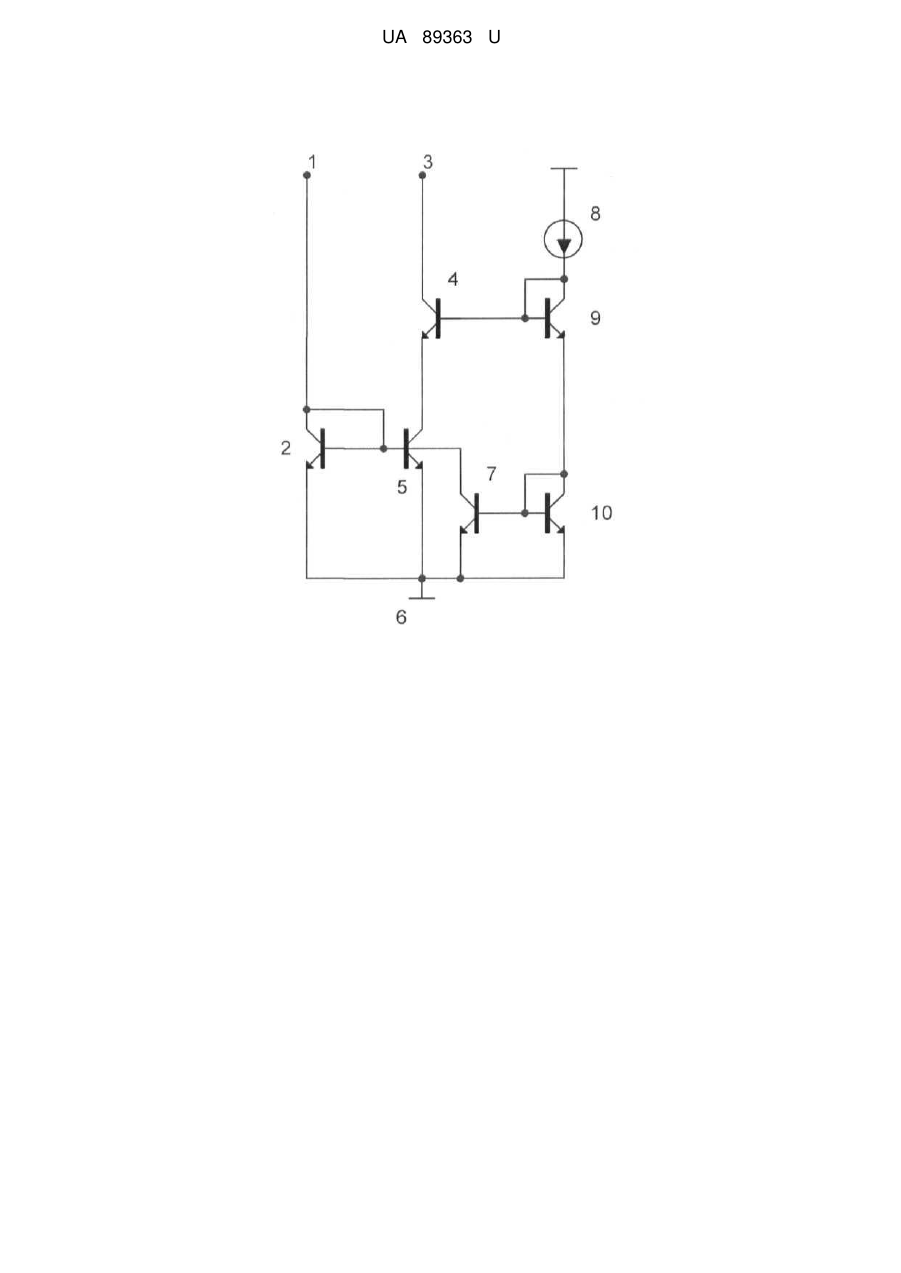

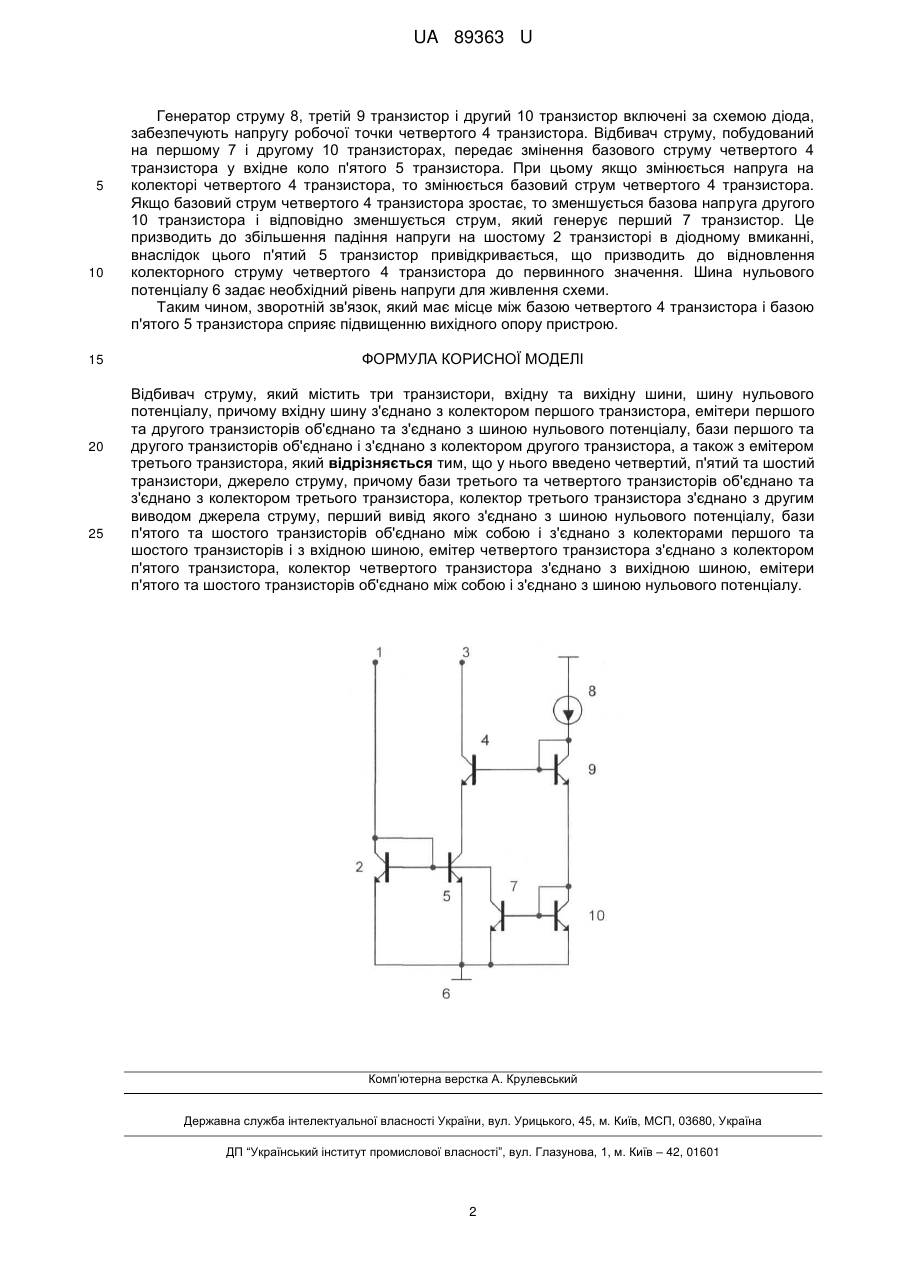

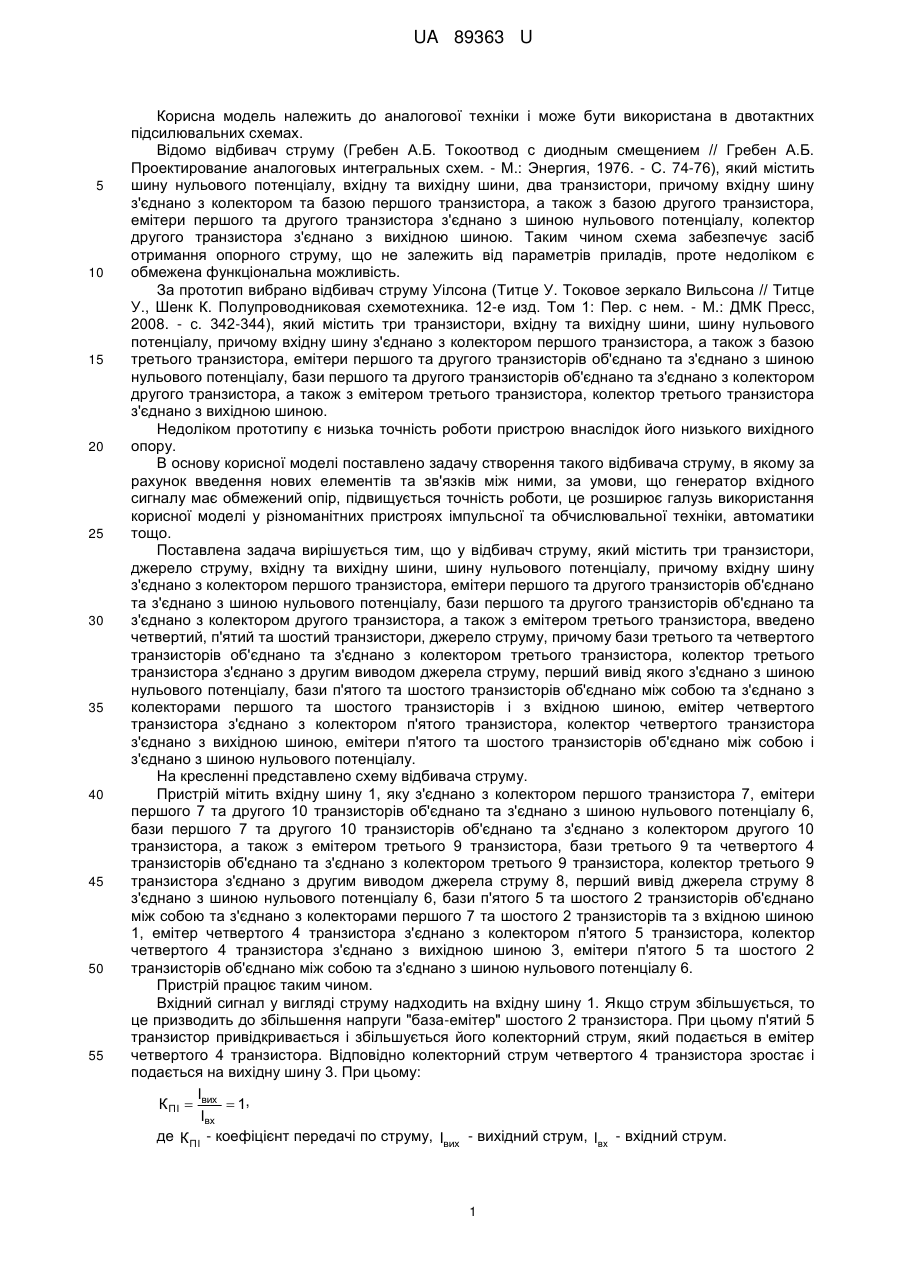

Реферат: Відбивач струму, містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу. Введено четвертий, п'ятий та шостий транзистори, джерело струму, причому бази третього та четвертого транзисторів об'єднано та з'єднано з колектором третього транзистора, колектор третього транзистора з'єднано з другим виводом джерела струму, перший вивід якого з'єднано з шиною нульового потенціалу, бази п'ятого та шостого транзисторів об'єднано між собою і з'єднано з колекторами першого та шостого транзисторів і з вхідною шиною, емітер четвертого транзистора з'єднано з колектором п'ятого транзистора, колектор четвертого транзистора з'єднано з вихідною шиною, емітери п'ятого та шостого транзисторів об'єднано між собою і з'єднано з шиною нульового потенціалу. UA 89363 U (54) ВІДБИВАЧ СТРУМУ UA 89363 U UA 89363 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до аналогової техніки і може бути використана в двотактних підсилювальних схемах. Відомо відбивач струму (Гребен А.Б. Токоотвод с диодным смещением // Гребен А.Б. Проектирование аналоговых интегральных схем. - М.: Энергия, 1976. - С. 74-76), який містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором та базою першого транзистора, а також з базою другого транзистора, емітери першого та другого транзистора з'єднано з шиною нульового потенціалу, колектор другого транзистора з'єднано з вихідною шиною. Таким чином схема забезпечує засіб отримання опорного струму, що не залежить від параметрів приладів, проте недоліком є обмежена функціональна можливість. За прототип вибрано відбивач струму Уілсона (Титце У. Токовое зеркало Вильсона // Титце У., Шенк К. Полупроводниковая схемотехника. 12-е изд. Том 1: Пер. с нем. - М.: ДМК Пресс, 2008. - с. 342-344), який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, а також з базою третього транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, а також з емітером третього транзистора, колектор третього транзистора з'єднано з вихідною шиною. Недоліком прототипу є низька точність роботи пристрою внаслідок його низького вихідного опору. В основу корисної моделі поставлено задачу створення такого відбивача струму, в якому за рахунок введення нових елементів та зв'язків між ними, за умови, що генератор вхідного сигналу має обмежений опір, підвищується точність роботи, це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у відбивач струму, який містить три транзистори, джерело струму, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, а також з емітером третього транзистора, введено четвертий, п'ятий та шостий транзистори, джерело струму, причому бази третього та четвертого транзисторів об'єднано та з'єднано з колектором третього транзистора, колектор третього транзистора з'єднано з другим виводом джерела струму, перший вивід якого з'єднано з шиною нульового потенціалу, бази п'ятого та шостого транзисторів об'єднано між собою та з'єднано з колекторами першого та шостого транзисторів і з вхідною шиною, емітер четвертого транзистора з'єднано з колектором п'ятого транзистора, колектор четвертого транзистора з'єднано з вихідною шиною, емітери п'ятого та шостого транзисторів об'єднано між собою і з'єднано з шиною нульового потенціалу. На кресленні представлено схему відбивача струму. Пристрій мітить вхідну шину 1, яку з'єднано з колектором першого транзистора 7, емітери першого 7 та другого 10 транзисторів об'єднано та з'єднано з шиною нульового потенціалу 6, бази першого 7 та другого 10 транзисторів об'єднано та з'єднано з колектором другого 10 транзистора, а також з емітером третього 9 транзистора, бази третього 9 та четвертого 4 транзисторів об'єднано та з'єднано з колектором третього 9 транзистора, колектор третього 9 транзистора з'єднано з другим виводом джерела струму 8, перший вивід джерела струму 8 з'єднано з шиною нульового потенціалу 6, бази п'ятого 5 та шостого 2 транзисторів об'єднано між собою та з'єднано з колекторами першого 7 та шостого 2 транзисторів та з вхідною шиною 1, емітер четвертого 4 транзистора з'єднано з колектором п'ятого 5 транзистора, колектор четвертого 4 транзистора з'єднано з вихідною шиною 3, емітери п'ятого 5 та шостого 2 транзисторів об'єднано між собою та з'єднано з шиною нульового потенціалу 6. Пристрій працює таким чином. Вхідний сигнал у вигляді струму надходить на вхідну шину 1. Якщо струм збільшується, то це призводить до збільшення напруги "база-емітер" шостого 2 транзистора. При цьому п'ятий 5 транзистор привідкривається і збільшується його колекторний струм, який подається в емітер четвертого 4 транзистора. Відповідно колекторний струм четвертого 4 транзистора зростає і подається на вихідну шину 3. При цьому: І К ПІ  вих  1, Івх де К ПІ - коефіцієнт передачі по струму, Івих - вихідний струм, Івх - вхідний струм. 1 UA 89363 U 5 10 15 20 25 Генератор струму 8, третій 9 транзистор і другий 10 транзистор включені за схемою діода, забезпечують напругу робочої точки четвертого 4 транзистора. Відбивач струму, побудований на першому 7 і другому 10 транзисторах, передає змінення базового струму четвертого 4 транзистора у вхідне коло п'ятого 5 транзистора. При цьому якщо змінюється напруга на колекторі четвертого 4 транзистора, то змінюється базовий струм четвертого 4 транзистора. Якщо базовий струм четвертого 4 транзистора зростає, то зменшується базова напруга другого 10 транзистора і відповідно зменшується струм, який генерує перший 7 транзистор. Це призводить до збільшення падіння напруги на шостому 2 транзисторі в діодному вмиканні, внаслідок цього п'ятий 5 транзистор привідкривається, що призводить до відновлення колекторного струму четвертого 4 транзистора до первинного значення. Шина нульового потенціалу 6 задає необхідний рівень напруги для живлення схеми. Таким чином, зворотній зв'язок, який має місце між базою четвертого 4 транзистора і базою п'ятого 5 транзистора сприяє підвищенню вихідного опору пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Відбивач струму, який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано і з'єднано з колектором другого транзистора, а також з емітером третього транзистора, який відрізняється тим, що у нього введено четвертий, п'ятий та шостий транзистори, джерело струму, причому бази третього та четвертого транзисторів об'єднано та з'єднано з колектором третього транзистора, колектор третього транзистора з'єднано з другим виводом джерела струму, перший вивід якого з'єднано з шиною нульового потенціалу, бази п'ятого та шостого транзисторів об'єднано між собою і з'єднано з колекторами першого та шостого транзисторів і з вхідною шиною, емітер четвертого транзистора з'єднано з колектором п'ятого транзистора, колектор четвертого транзистора з'єднано з вихідною шиною, емітери п'ятого та шостого транзисторів об'єднано між собою і з'єднано з шиною нульового потенціалу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
