Шарнірно-поворотне з’єднання

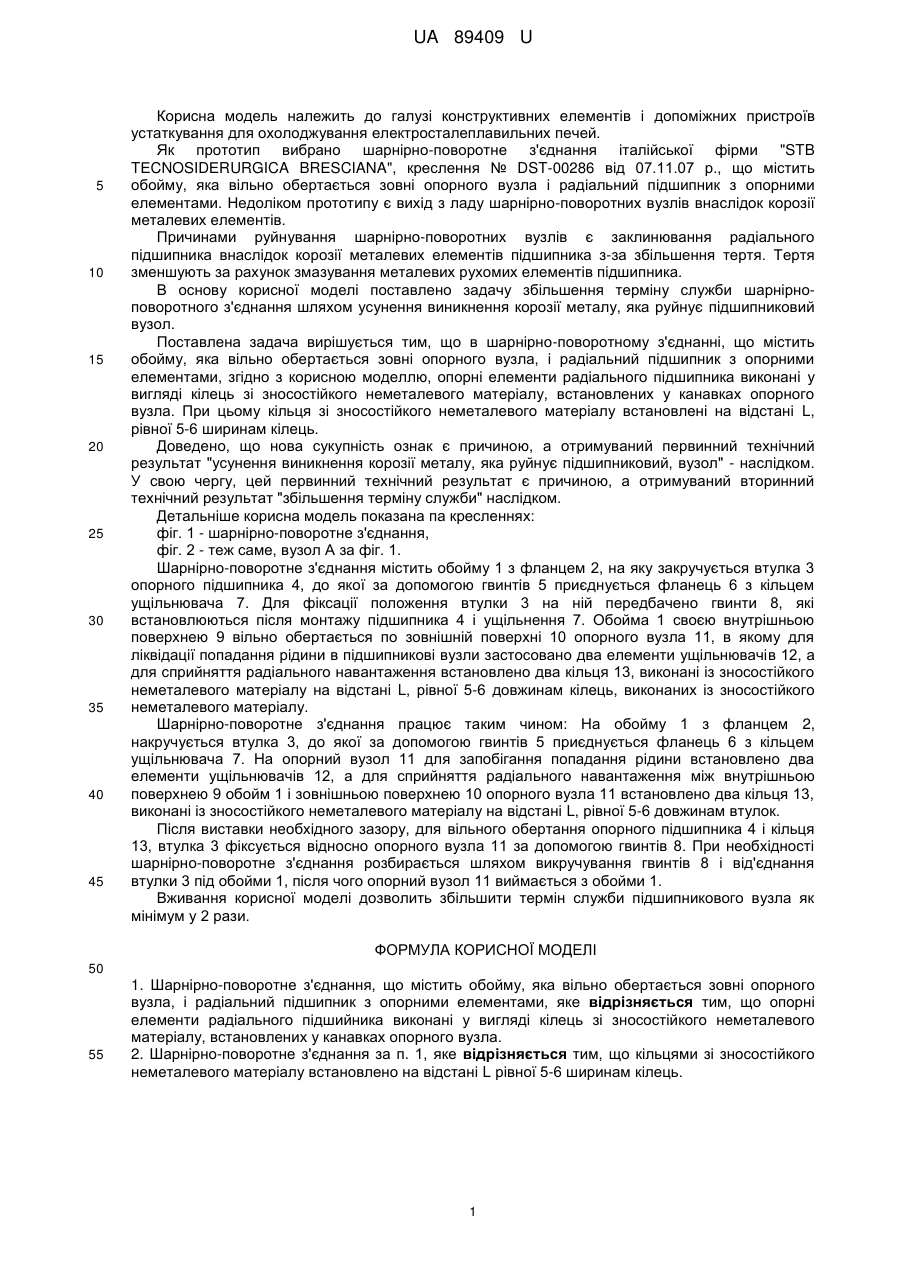

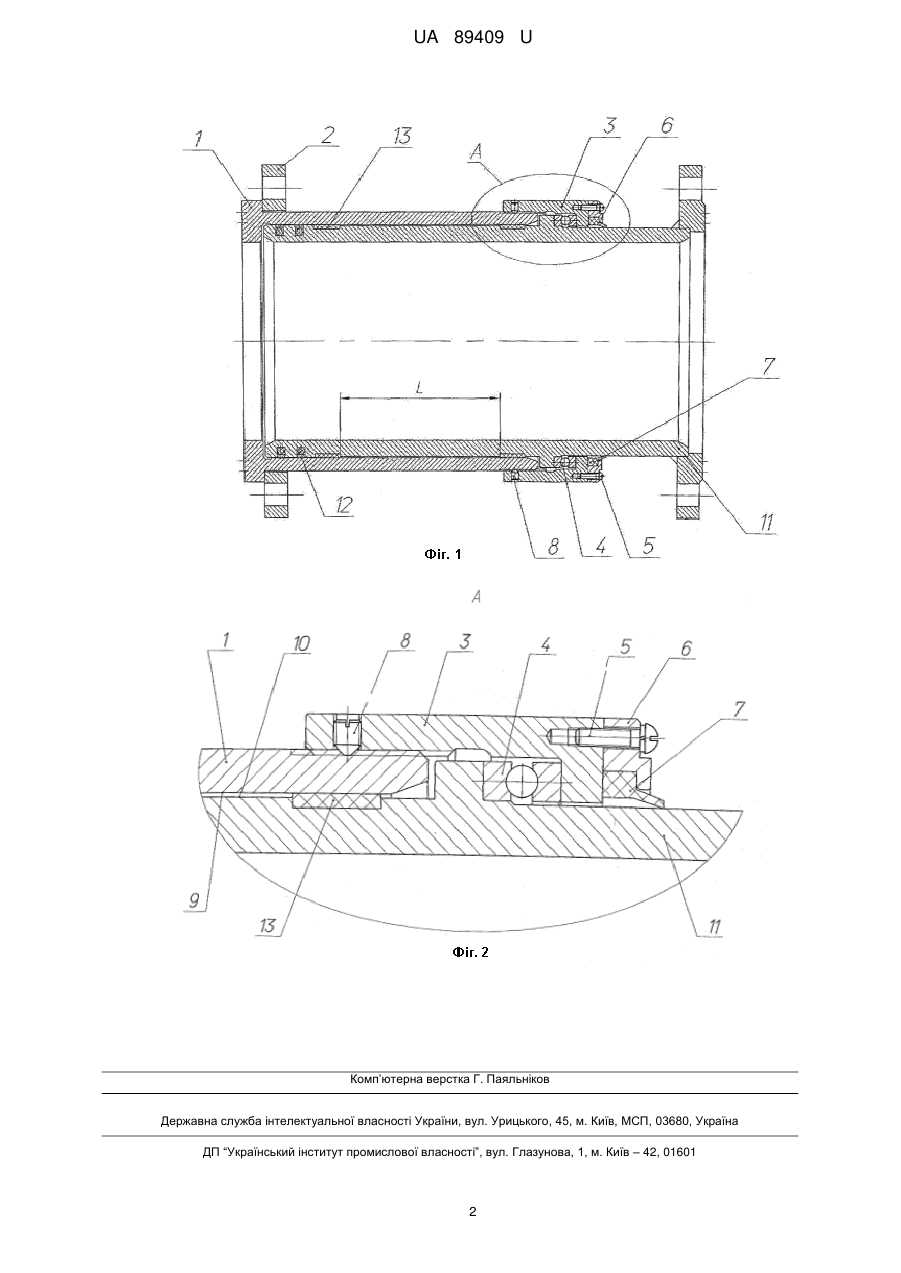

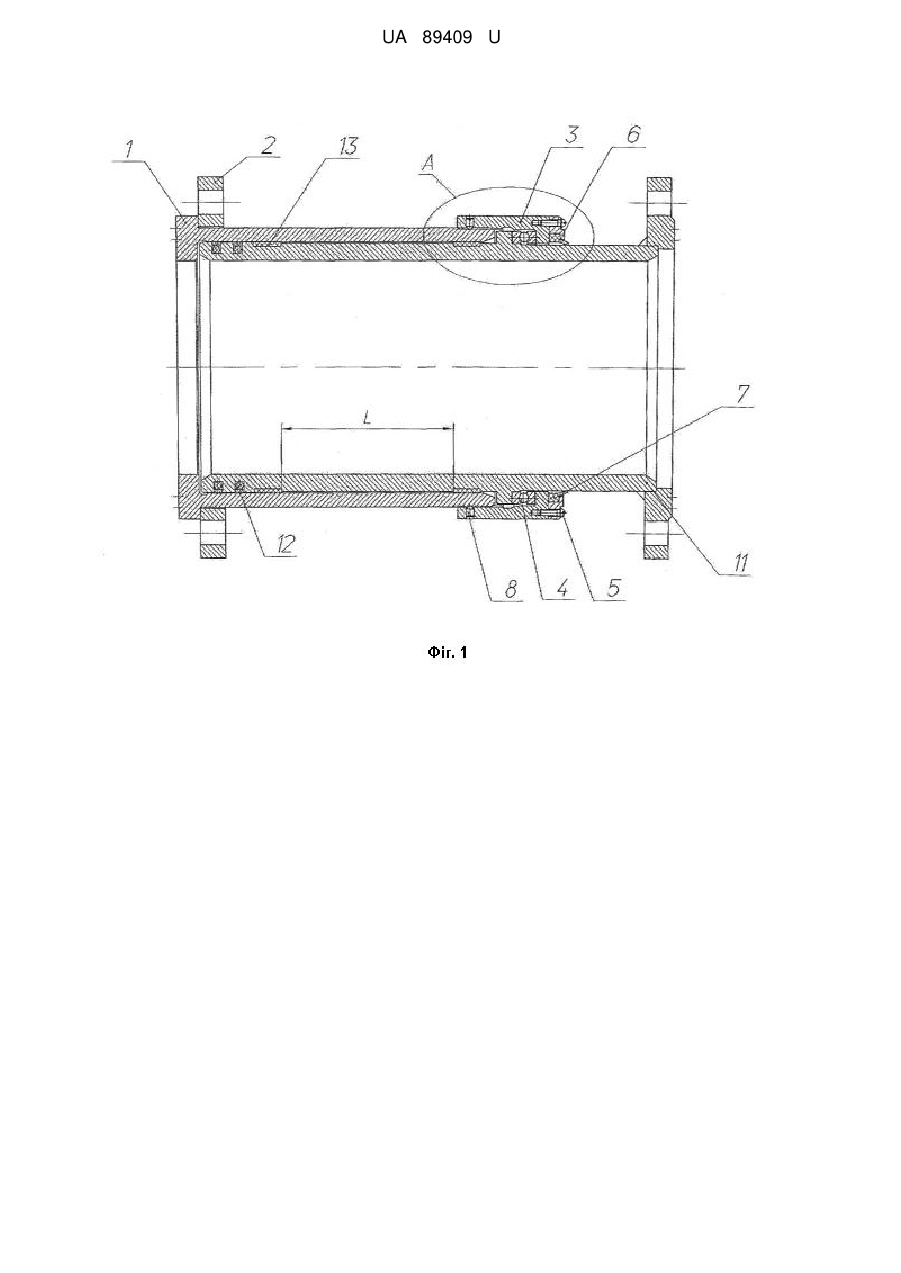

Реферат: Шарнірно-поворотне з'єднання містить обойму, яка вільно обертається зовні опорного вузла, і радіальний підшипник з опорними елементами. Опорні елементи радіального підшийника виконані у вигляді кілець зі зносостійкого неметалевого матеріалу, встановлених у канавках опорного вузла. UA 89409 U (54) ШАРНІРНО-ПОВОРОТНЕ З'ЄДНАННЯ UA 89409 U UA 89409 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі конструктивних елементів і допоміжних пристроїв устаткування для охолоджування електросталеплавильних печей. Як прототип вибрано шарнірно-поворотне з'єднання італійської фірми "STB TЕCNOSIDЕRURGICA BRЕSCIANA", креслення № DST-00286 від 07.11.07 р., що містить обойму, яка вільно обертається зовні опорного вузла і радіальний підшипник з опорними елементами. Недоліком прототипу є вихід з ладу шарнірно-поворотних вузлів внаслідок корозії металевих елементів. Причинами руйнування шарнірно-поворотних вузлів є заклинювання радіального підшипника внаслідок корозії металевих елементів підшипника з-за збільшення тертя. Тертя зменшують за рахунок змазування металевих рухомих елементів підшипника. В основу корисної моделі поставлено задачу збільшення терміну служби шарнірноповоротного з'єднання шляхом усунення виникнення корозії металу, яка руйнує підшипниковий вузол. Поставлена задача вирішується тим, що в шарнірно-поворотному з'єднанні, що містить обойму, яка вільно обертається зовні опорного вузла, і радіальний підшипник з опорними елементами, згідно з корисною моделлю, опорні елементи радіального підшипника виконані у вигляді кілець зі зносостійкого неметалевого матеріалу, встановлених у канавках опорного вузла. При цьому кільця зі зносостійкого неметалевого матеріалу встановлені на відстані L, рівної 5-6 ширинам кілець. Доведено, що нова сукупність ознак є причиною, а отримуваний первинний технічний результат "усунення виникнення корозії металу, яка руйнує підшипниковий, вузол" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а отримуваний вторинний технічний результат "збільшення терміну служби" наслідком. Детальніше корисна модель показана па кресленнях: фіг. 1 - шарнірно-поворотне з'єднання, фіг. 2 - теж саме, вузол А за фіг. 1. Шарнірно-поворотне з'єднання містить обойму 1 з фланцем 2, на яку закручується втулка 3 опорного підшипника 4, до якої за допомогою гвинтів 5 приєднується фланець 6 з кільцем ущільнювача 7. Для фіксації положення втулки 3 на ній передбачено гвинти 8, які встановлюються після монтажу підшипника 4 і ущільнення 7. Обойма 1 своєю внутрішньою поверхнею 9 вільно обертається по зовнішній поверхні 10 опорного вузла 11, в якому для ліквідації попадання рідини в підшипникові вузли застосовано два елементи ущільнювачів 12, а для сприйняття радіального навантаження встановлено два кільця 13, виконані із зносостійкого неметалевого матеріалу на відстані L, рівної 5-6 довжинам кілець, виконаних із зносостійкого неметалевого матеріалу. Шарнірно-поворотне з'єднання працює таким чином: На обойму 1 з фланцем 2, накручується втулка 3, до якої за допомогою гвинтів 5 приєднується фланець 6 з кільцем ущільнювача 7. На опорний вузол 11 для запобігання попадання рідини встановлено два елементи ущільнювачів 12, а для сприйняття радіального навантаження між внутрішньою поверхнею 9 обойм 1 і зовнішньою поверхнею 10 опорного вузла 11 встановлено два кільця 13, виконані із зносостійкого неметалевого матеріалу на відстані L, рівної 5-6 довжинам втулок. Після виставки необхідного зазору, для вільного обертання опорного підшипника 4 і кільця 13, втулка 3 фіксується відносно опорного вузла 11 за допомогою гвинтів 8. При необхідності шарнірно-поворотне з'єднання розбирається шляхом викручування гвинтів 8 і від'єднання втулки 3 під обойми 1, після чого опорний вузол 11 виймається з обойми 1. Вживання корисної моделі дозволить збільшити термін служби підшипникового вузла як мінімум у 2 рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Шарнірно-поворотне з'єднання, що містить обойму, яка вільно обертається зовні опорного вузла, і радіальний підшипник з опорними елементами, яке відрізняється тим, що опорні елементи радіального підшийника виконані у вигляді кілець зі зносостійкого неметалевого матеріалу, встановлених у канавках опорного вузла. 2. Шарнірно-поворотне з'єднання за п. 1, яке відрізняється тим, що кільцями зі зносостійкого неметалевого матеріалу встановлено на відстані L рівної 5-6 ширинам кілець. 1 UA 89409 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
