Шарнірно-підоймовий механізм

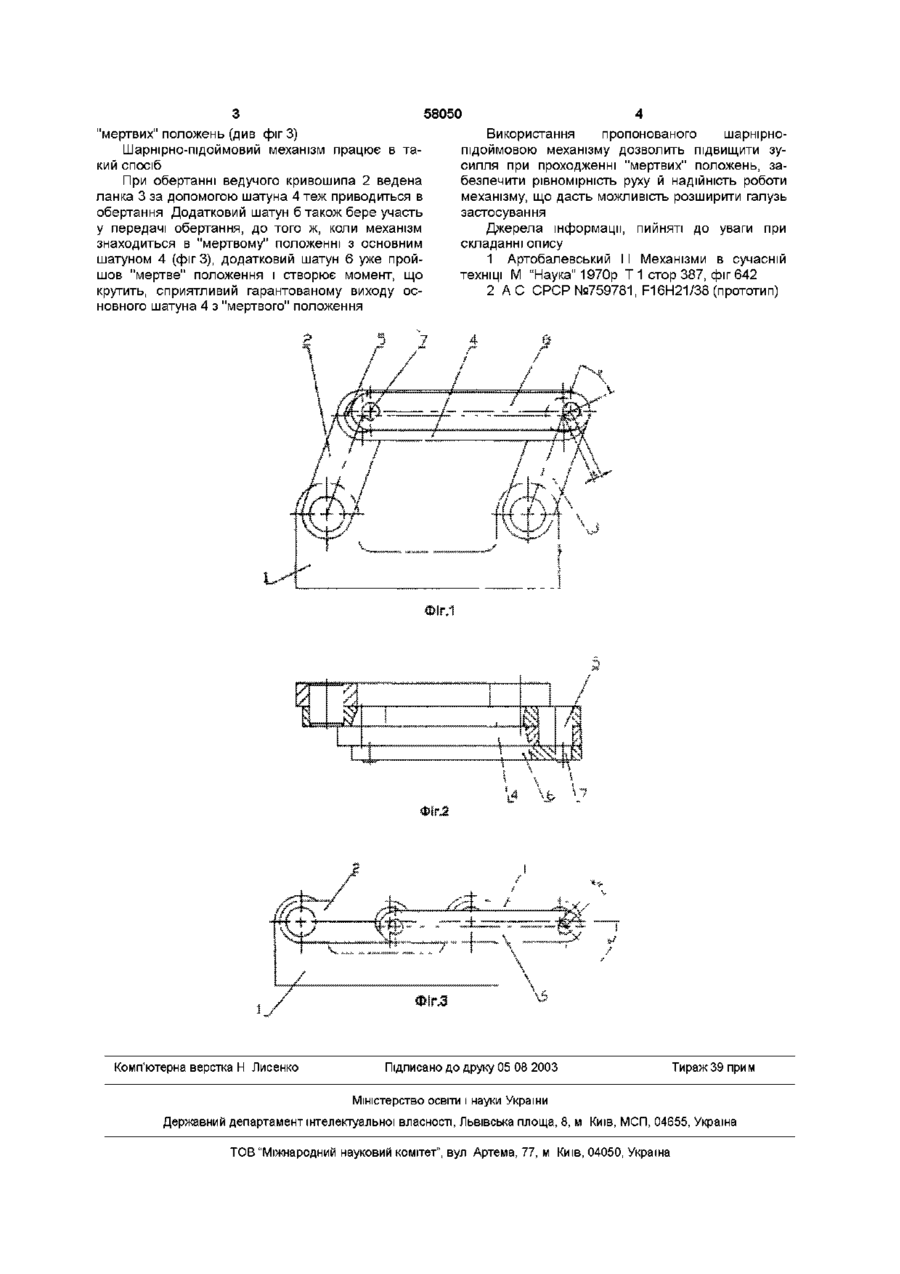

Шарнірно-підоймовий механізм, що містить стійку, установлені на ній з можливістю повороту ведучу и ведену ланки, шатун, звязании з ними за допомогою шарнірів, і пристрій для виведення механізму з мертвих положень, який відрізняється тим, що пристрій для виведення механізму з мертвих положень виконаний у вигляді додаткового шатуна, установленого на пальцях, виконаних на торцях осей шарнірів ведучої й веденої ланок, ексцентрично щодо осей симетрії шарнірів, причому ексцентриситети рівні Винахід відноситься до машинобудування, зокрема, до шарнірно-підоймових механізмів і може бути використаний у різних механізмах для передачі обертального руху Відомий шарнірно-підоймовий механізм, що містить стійку, кривошип, шатун, ведену ланку й пристрій, що сприяє проходженню "мертвих" положень, виконаний у виді пальців, розміщених на шатуні й упорів, розміщених на СТІЙЦІ [1] Недоліком цього пристрою є складність конструкції механізму й можливість виникнення додаткових динамічних навантажень при його роботі Як прототип обраний шарнірно-підоймовий механізм, що містить стійку (підстава), установлені на ній, із можливістю, повороту, кривошип, що веде і ведена ланка, шарнірно з'єднаний з ними шатун і пристрій для виведення механізму з "мертвих" положень, виконаний у виді постійних магнітів [2] Недоліком устрою-прототипу є складність конструкції, неможливість застосування у важко навантажених механізмах, тому що зусилля для виходу з "мертвих" положень дорівнює силі магнітів, звідси і низький ККД через падіння зусилля біля "мертвих" положень В основу винахідницького задуму, покладена задача, удосконалити механізм, шляхом зміни конструктивного виконання елементів шарнірнопідоймового механізму і цим забезпечити спрощення конструкції й підвищення ККД механізму, за рахунок збільшення зусиль для проходження "мертвих" положень Поставлена задача вирішується за рахунок того, що в шарнірно-підоймовому механізмі, що міс тить стійку, установлені на ній з можливістю повороту ведучу й ведену ланки, шатун, зв'язаний з ними за допомогою шарнірів, і пристрій для виведення механізму з мертвих положень, останній ВІДПОВІДНО до винаходу виконано у виді додаткового шатуна А сам шатун установлений на пальцях, виконаних на торцях осей шарнірів ведучої й веденої ланки, ексцентричне щодо їхніх осей симетрії При цьому ексцентриситети, виконання пальців, рівні між собою При такому виконанні створюється додатковий момент, що крутить, що забезпечу є збільшення зусилля при проходженні "мертвих" положень Сутність винаходу пояснюється кресленням, Де на фіг 1 - показаний загальний вид шарнірнопідоймового механізму, на фіг 2 - вид зверху з місцевими розрізами, на фіг 3 - шарнірно-підоймовий механізм у "мертвому" положенні Шарнірно-підоймовий механізм містить стійку 1, установлені на ній, із можливістю обертання, кривошип 2, що веде і ведену ланку 3, шарнірно зв'язані за допомогою шатуна 4 і осей 5 шарнірів, і пристрій для виведення механізму з "мертвих" положень, виконаний у виді додаткового паралельного шатуна 6, установленого на пальцях 7, що виконані на горцях осей 5 шарнірів, з ексцентриситетами, рівними між собою Неодмінною умовою працездатності є те, що площина, що проходить через вісь пальця й вісь шарніра, повинна знаходитися під кутом до площини, що проходить через вісь шарніра, кожної з ланок, і вісь шарніра стійки в момент проходження О ю о 00 ю 58050 "мертвих" положень (див фіг 3) Шарнірно-підоймовий механізм працює в такий спосіб При обертанні ведучого кривошипа 2 ведена ланка 3 за допомогою шатуна 4 теж приводиться в обертання Додатковий шатун б також бере участь у передачі обертання, до того ж, коли механізм знаходиться в "мертвому" положенні з основним шатуном 4 (фігЗ), додатковий шатун 6 уже пройшов "мертве" положення і створює момент, що крутить, сприятливий гарантованому виходу основного шатуна 4 з "мертвого" положення Комп'ютерна верстка Н Лисенко Використання пропонованого шарнірнопідоймовою механізму дозволить підвищити зусилля при проходженні "мертвих" положень, забезпечити рівномірність руху й надійність роботи механізму, що дасть можливість розширити галузь застосування Джерела інформації, пийняті до уваги при складанні опису 1 Артобалевський І І Механізми в сучасній техніці М "Наука" 1970р Т 1 стор 387, фіг 642 2 А С СРСР №759781, F16H21/38 (прототип) Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
