Поворотне пристосування для сільськогосподарських ґрунтопоглиблювачів та подібних пристроїв

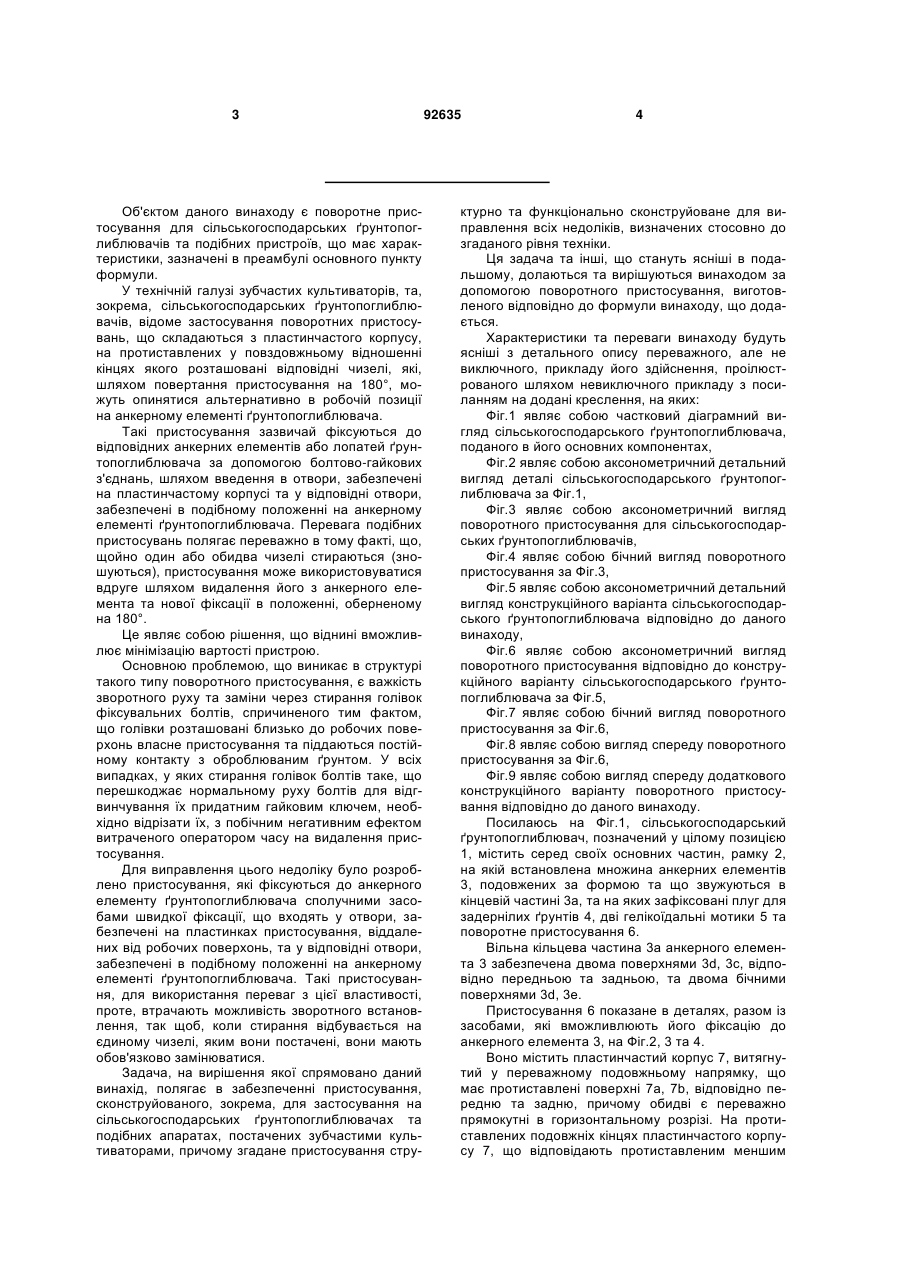

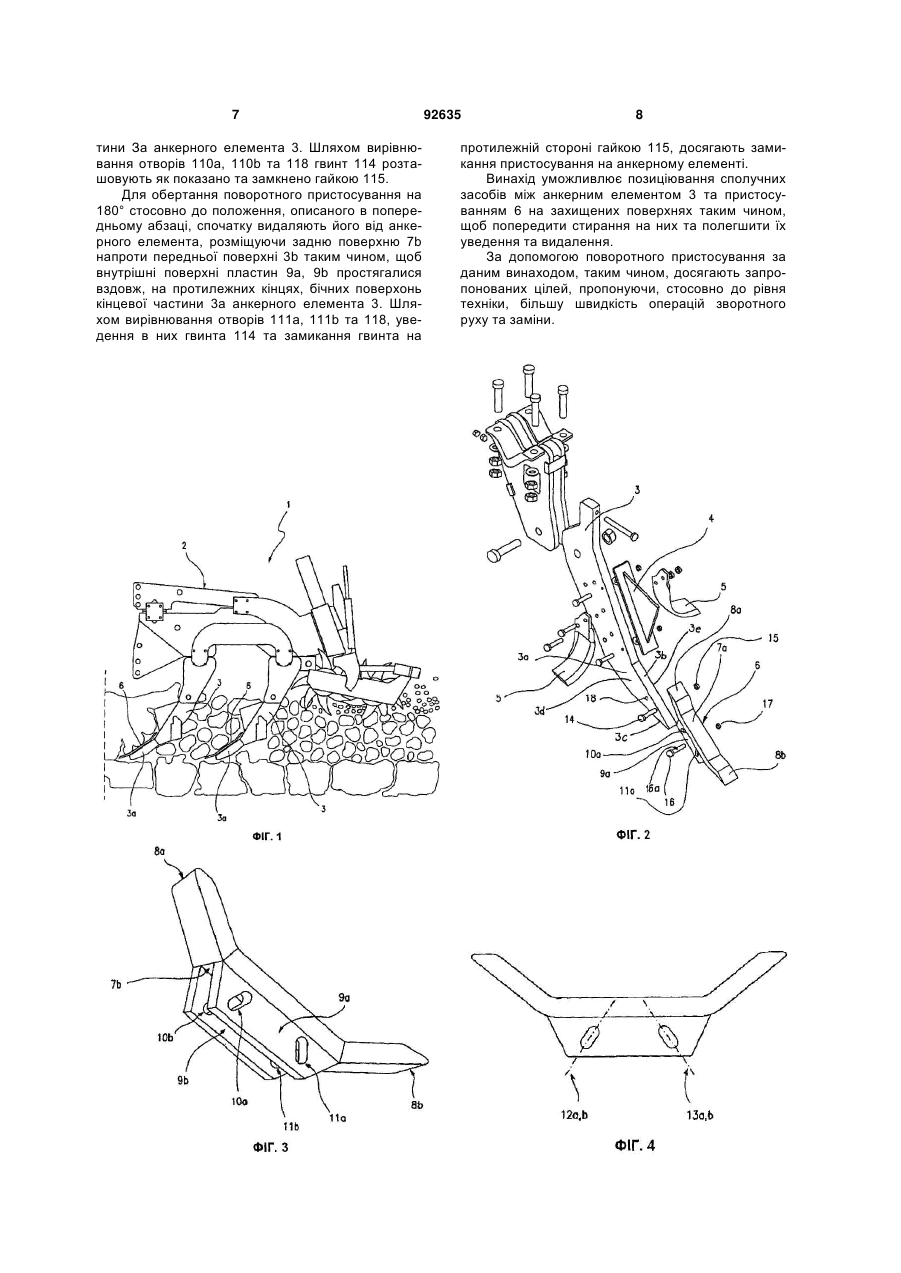

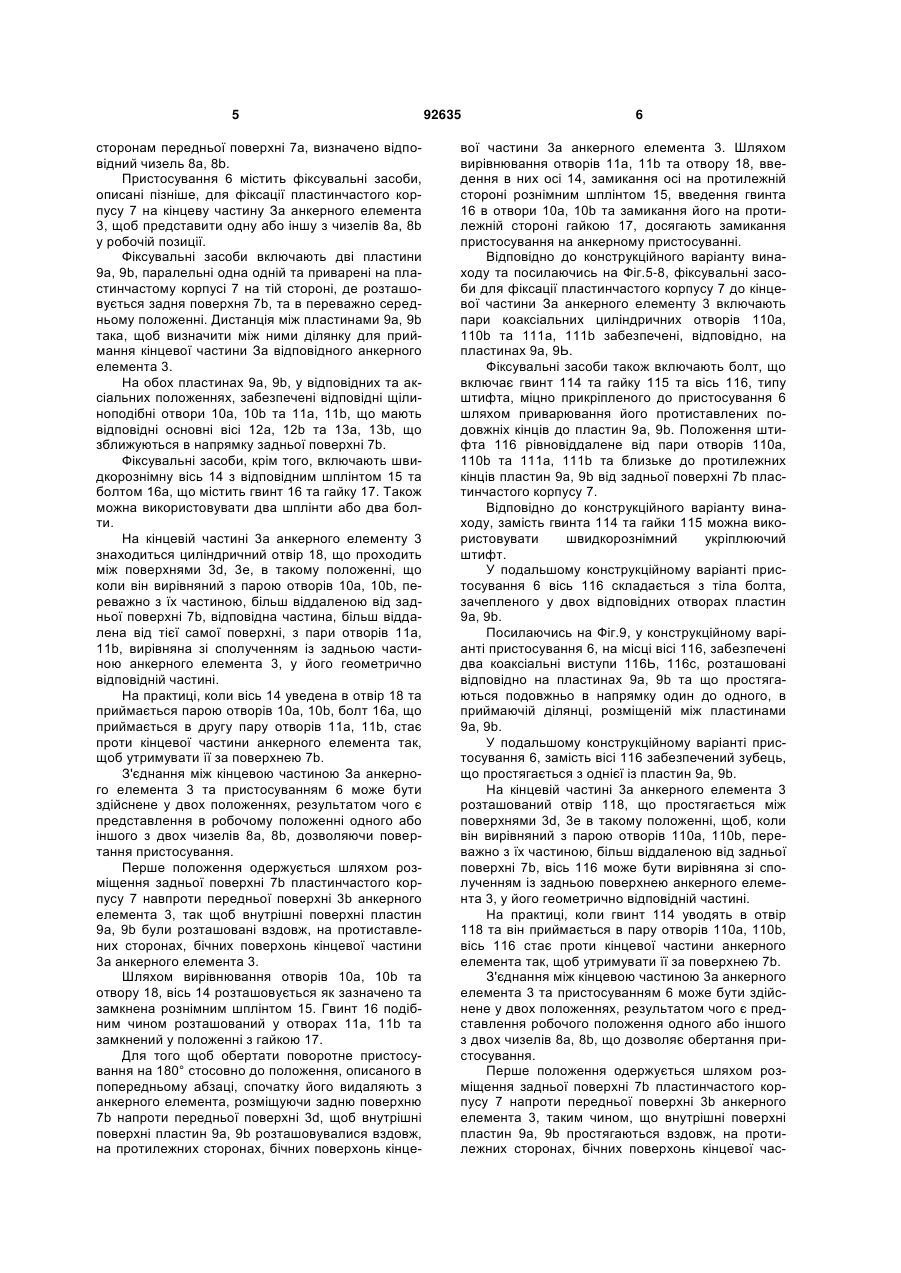

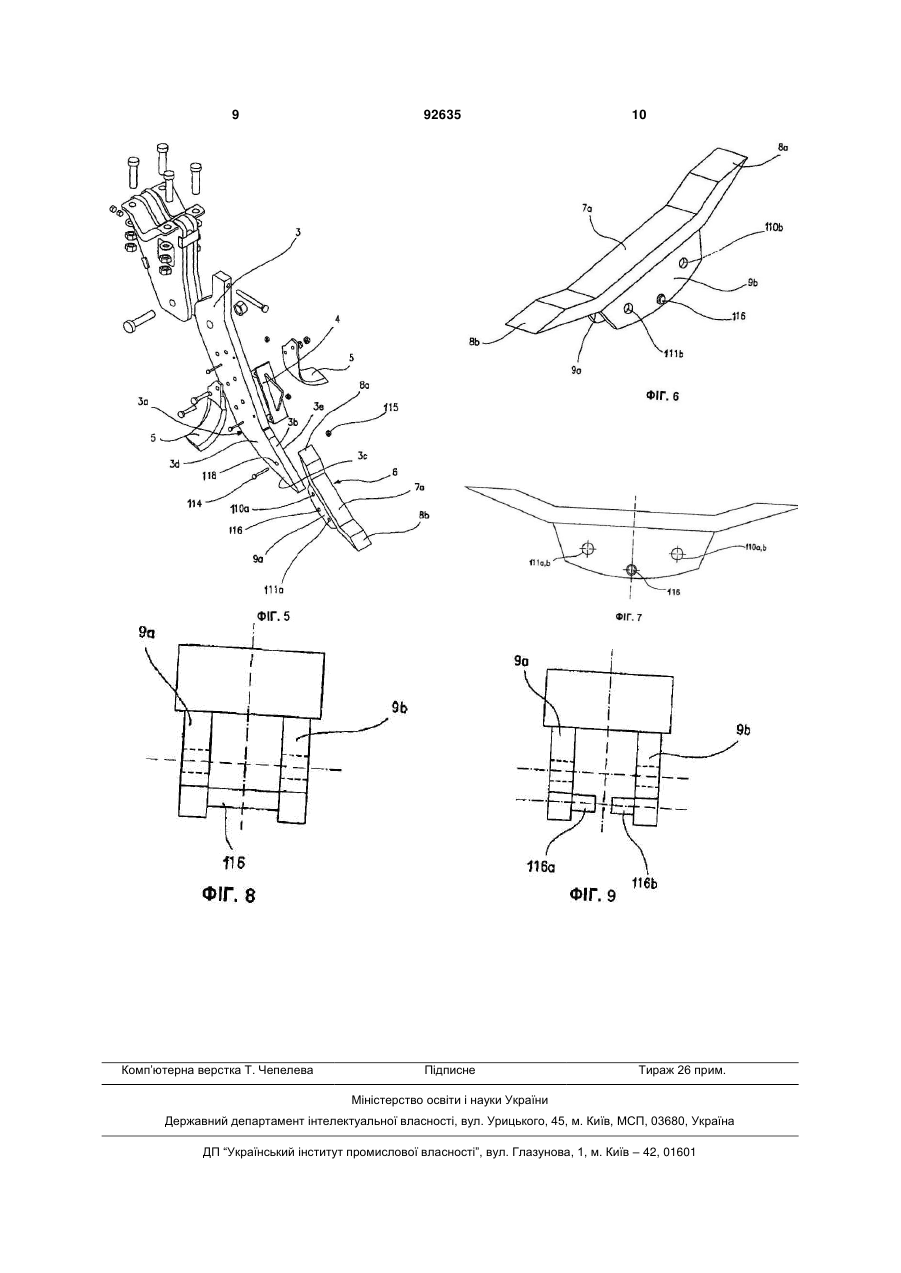

1. Поворотне пристосування (6) для сільськогосподарських ґрунтопоглиблювачів та подібного, що включає подовжений пластинчастий корпус (7), на протилежних кінцях якого визначені відповідні чизелі (8а, 8b), та фіксувальні засоби для пристосування (6) для фіксації згаданого корпусу (7) до вільного кінця (3а) анкерного елемента (3) ґрунтопоглиблювача (1) поворотним чином, для представлення в робочій позиції одного або іншого зі згаданих чизелів (8а, 8b), яке відрізняється тим, що згадані фіксувальні засоби включають вісь (14) або болт (16а) швидкорознімного типу. 2. Пристосування за п.1, яке відрізняється тим, що згадані фіксувальні засоби містять пару паралельних та віддалених пластин (9а, 9b), між якими визначена ділянка для з'єднання зі згаданим анкерним елементом (3), причому згадані пластини (9а, 9b) зафіксовані на тому самому боці згаданого корпусу (7), проміжному між згаданими чизелями (8а, 8b), та забезпечені принаймні двома парами коаксіальних отворів (10а, 10b, 11а, 11b), де принаймні одна зі згаданих пар призначена для приймання відповідної осі (14) або болта (16а) швидкорознімного типу. 3. Пристосування за п.2, яке відрізняється тим, що згадані пластини забезпечені двома парами коаксіальних отворів (10а, 10b, 11а, 11b), де кожна 2 (19) 1 3 Об'єктом даного винаходу є поворотне пристосування для сільськогосподарських ґрунтопоглиблювачів та подібних пристроїв, що має характеристики, зазначені в преамбулі основного пункту формули. У технічній галузі зубчастих культиваторів, та, зокрема, сільськогосподарських ґрунтопоглиблювачів, відоме застосування поворотних пристосувань, що складаються з пластинчастого корпусу, на протиставлених у повздовжньому відношенні кінцях якого розташовані відповідні чизелі, які, шляхом повертання пристосування на 180°, можуть опинятися альтернативно в робочій позиції на анкерному елементі ґрунтопоглиблювача. Такі пристосування зазвичай фіксуються до відповідних анкерних елементів або лопатей ґрунтопоглиблювача за допомогою болтово-гайкових з'єднань, шляхом введення в отвори, забезпечені на пластинчастому корпусі та у відповідні отвори, забезпечені в подібному положенні на анкерному елементі ґрунтопоглиблювача. Перевага подібних пристосувань полягає переважно в тому факті, що, щойно один або обидва чизелі стираються (зношуються), пристосування може використовуватися вдруге шляхом видалення його з анкерного елемента та нової фіксації в положенні, оберненому на 180°. Це являє собою рішення, що віднині вможливлює мінімізацію вартості пристрою. Основною проблемою, що виникає в структурі такого типу поворотного пристосування, є важкість зворотного руху та заміни через стирання голівок фіксувальних болтів, спричиненого тим фактом, що голівки розташовані близько до робочих поверхонь власне пристосування та піддаються постійному контакту з оброблюваним ґрунтом. У всіх випадках, у яких стирання голівок болтів таке, що перешкоджає нормальному руху болтів для відгвинчування їх придатним гайковим ключем, необхідно відрізати їх, з побічним негативним ефектом витраченого оператором часу на видалення пристосування. Для виправлення цього недоліку було розроблено пристосування, які фіксуються до анкерного елементу ґрунтопоглиблювача сполучними засобами швидкої фіксації, що входять у отвори, забезпечені на пластинках пристосування, віддалених від робочих поверхонь, та у відповідні отвори, забезпечені в подібному положенні на анкерному елементі ґрунтопоглиблювача. Такі пристосування, для використання переваг з цієї властивості, проте, втрачають можливість зворотного встановлення, так щоб, коли стирання відбувається на єдиному чизелі, яким вони постачені, вони мають обов'язково замінюватися. Задача, на вирішення якої спрямовано даний винахід, полягає в забезпеченні пристосування, сконструйованого, зокрема, для застосування на сільськогосподарських ґрунтопоглиблювачах та подібних апаратах, постачених зубчастими культиваторами, причому згадане пристосування стру 92635 4 ктурно та функціонально сконструйоване для виправлення всіх недоліків, визначених стосовно до згаданого рівня техніки. Ця задача та інші, що стануть ясніші в подальшому, долаються та вирішуються винаходом за допомогою поворотного пристосування, виготовленого відповідно до формули винаходу, що додається. Характеристики та переваги винаходу будуть ясніші з детального опису переважного, але не виключного, прикладу його здійснення, проілюстрованого шляхом невиключного прикладу з посиланням на додані креслення, на яких: Фіг.1 являє собою частковий діаграмний вигляд сільськогосподарського ґрунтопоглиблювача, поданого в його основних компонентах, Фіг.2 являє собою аксонометричний детальний вигляд деталі сільськогосподарського ґрунтопоглиблювача за Фіг.1, Фіг.3 являє собою аксонометричний вигляд поворотного пристосування для сільськогосподарських ґрунтопоглиблювачів, Фіг.4 являє собою бічний вигляд поворотного пристосування за Фіг.3, Фіг.5 являє собою аксонометричний детальний вигляд конструкційного варіанта сільськогосподарського ґрунтопоглиблювача відповідно до даного винаходу, Фіг.6 являє собою аксонометричний вигляд поворотного пристосування відповідно до конструкційного варіанту сільськогосподарського ґрунтопоглиблювача за Фіг.5, Фіг.7 являє собою бічний вигляд поворотного пристосування за Фіг.6, Фіг.8 являє собою вигляд спереду поворотного пристосування за Фіг.6, Фіг.9 являє собою вигляд спереду додаткового конструкційного варіанту поворотного пристосування відповідно до даного винаходу. Посилаюсь на Фіг.1, сільськогосподарський ґрунтопоглиблювач, позначений у цілому позицією 1, містить серед своїх основних частин, рамку 2, на якій встановлена множина анкерних елементів 3, подовжених за формою та що звужуються в кінцевій частині 3а, та на яких зафіксовані плуг для задернілих ґрунтів 4, дві гелікоїдальні мотики 5 та поворотне пристосування 6. Вільна кільцева частина 3а анкерного елемента 3 забезпечена двома поверхнями 3d, 3с, відповідно передньою та задньою, та двома бічними поверхнями 3d, 3е. Пристосування 6 показане в деталях, разом із засобами, які вможливлюють його фіксацію до анкерного елемента 3, на Фіг.2, 3 та 4. Воно містить пластинчастий корпус 7, витягнутий у переважному подовжньому напрямку, що має протиставлені поверхні 7а, 7b, відповідно передню та задню, причому обидві є переважно прямокутні в горизонтальному розрізі. На протиставлених подовжніх кінцях пластинчастого корпусу 7, що відповідають протиставленим меншим 5 сторонам передньої поверхні 7а, визначено відповідний чизель 8а, 8b. Пристосування 6 містить фіксувальні засоби, описані пізніше, для фіксації пластинчастого корпусу 7 на кінцеву частину За анкерного елемента 3, щоб представити одну або іншу з чизелів 8а, 8b у робочій позиції. Фіксувальні засоби включають дві пластини 9а, 9b, паралельні одна одній та приварені на пластинчастому корпусі 7 на тій стороні, де розташовується задня поверхня 7b, та в переважно середньому положенні. Дистанція між пластинами 9а, 9b така, щоб визначити між ними ділянку для приймання кінцевої частини За відповідного анкерного елемента 3. На обох пластинах 9а, 9b, у відповідних та аксіальних положеннях, забезпечені відповідні щілиноподібні отвори 10а, 10b та 11а, 11b, що мають відповідні основні вісі 12а, 12b та 13а, 13b, що зближуються в напрямку задньої поверхні 7b. Фіксувальні засоби, крім того, включають швидкорознімну вісь 14 з відповідним шплінтом 15 та болтом 16а, що містить гвинт 16 та гайку 17. Також можна використовувати два шплінти або два болти. На кінцевій частині 3а анкерного елементу 3 знаходиться циліндричний отвір 18, що проходить між поверхнями 3d, 3е, в такому положенні, що коли він вирівняний з парою отворів 10а, 10b, переважно з їх частиною, більш віддаленою від задньої поверхні 7b, відповідна частина, більш віддалена від тієї самої поверхні, з пари отворів 11а, 11b, вирівняна зі сполученням із задньою частиною анкерного елемента 3, у його геометрично відповідній частині. На практиці, коли вісь 14 уведена в отвір 18 та приймається парою отворів 10а, 10b, болт 16а, що приймається в другу пару отворів 11а, 11b, стає проти кінцевої частини анкерного елемента так, щоб утримувати її за поверхнею 7b. З'єднання між кінцевою частиною За анкерного елемента 3 та пристосуванням 6 може бути здійснене у двох положеннях, результатом чого є представлення в робочому положенні одного або іншого з двох чизелів 8а, 8b, дозволяючи повертання пристосування. Перше положення одержується шляхом розміщення задньої поверхні 7b пластинчастого корпусу 7 навпроти передньої поверхні 3b анкерного елемента 3, так щоб внутрішні поверхні пластин 9а, 9b були розташовані вздовж, на протиставлених сторонах, бічних поверхонь кінцевої частини 3а анкерного елемента 3. Шляхом вирівнювання отворів 10а, 10b та отвору 18, вісь 14 розташовується як зазначено та замкнена рознімним шплінтом 15. Гвинт 16 подібним чином розташований у отворах 11а, 11b та замкнений у положенні з гайкою 17. Для того щоб обертати поворотне пристосування на 180° стосовно до положення, описаного в попередньому абзаці, спочаткуйого видаляють з анкерного елемента, розміщуючи задню поверхню 7b напроти передньої поверхні 3d, щоб внутрішні поверхні пластин 9а, 9b розташовувалися вздовж, на протилежних сторонах, бічних поверхонь кінце 92635 6 вої частини 3а анкерного елемента 3. Шляхом вирівнювання отворів 11а, 11b та отвору 18, введення в них осі 14, замикання осі на протилежній стороні рознімним шплінтом 15, введення гвинта 16 в отвори 10а, 10b та замикання його на протилежній стороні гайкою 17, досягають замикання пристосування на анкерному пристосуванні. Відповідно до конструкційного варіанту винаходу та посилаючись на Фіг.5-8, фіксувальні засоби для фіксації пластинчастого корпусу 7 до кінцевої частини За анкерного елементу 3 включають пари коаксіальних циліндричних отворів 110а, 110b та 111а, 111b забезпечені, відповідно, на пластинах 9а, 9Ь. Фіксувальні засоби також включають болт, що включає гвинт 114 та гайку 115 та вісь 116, типу штифта, міцно прикріпленого до пристосування 6 шляхом приварювання його протиставлених подовжніх кінців до пластин 9а, 9b. Положення штифта 116 рівновіддалене від пари отворів 110а, 110b та 111а, 111b та близьке до протилежних кінців пластин 9а, 9b від задньої поверхні 7b пластинчастого корпусу 7. Відповідно до конструкційного варіанту винаходу, замість гвинта 114 та гайки 115 можна використовувати швидкорознімний укріплюючий штифт. У подальшому конструкційному варіанті пристосування 6 вісь 116 складається з тіла болта, зачепленого у двох відповідних отворах пластин 9а, 9b. Посилаючись на Фіг.9, у конструкційному варіанті пристосування 6, на місці вісі 116, забезпечені два коаксіальні виступи 116Ь, 116с, розташовані відповідно на пластинах 9а, 9b та що простягаються подовжньо в напрямку один до одного, в приймаючій ділянці, розміщеній між пластинами 9а, 9b. У подальшому конструкційному варіанті пристосування 6, замість вісі 116 забезпечений зубець, що простягається з однієї із пластин 9а, 9b. На кінцевій частині 3а анкерного елемента 3 розташований отвір 118, що простягається між поверхнями 3d, 3е в такому положенні, щоб, коли він вирівняний з парою отворів 110а, 110b, переважно з їх частиною, більш віддаленою від задньої поверхні 7b, вісь 116 може бути вирівняна зі сполученням із задньою поверхнею анкерного елемента 3, у його геометрично відповідній частині. На практиці, коли гвинт 114 уводять в отвір 118 та він приймається в пару отворів 110а, 110b, вісь 116 стає проти кінцевої частини анкерного елемента так, щоб утримувати її за поверхнею 7b. З'єднання між кінцевою частиною 3а анкерного елемента 3 та пристосуванням 6 може бути здійснене у двох положеннях, результатом чого є представлення робочого положення одного або іншого з двох чизелів 8а, 8b, що дозволяє обертання пристосування. Перше положення одержується шляхом розміщення задньої поверхні 7b пластинчастого корпусу 7 напроти передньої поверхні 3b анкерного елемента 3, таким чином, що внутрішні поверхні пластин 9а, 9b простягаються вздовж, на протилежних сторонах, бічних поверхонь кінцевої час 7 тини За анкерного елемента 3. Шляхом вирівнювання отворів 110а, 110b та 118 гвинт 114 розташовують як показано та замкнено гайкою 115. Для обертання поворотного пристосування на 180° стосовно до положення, описаного в попередньому абзаці, спочатку видаляють його від анкерного елемента, розміщуючи задню поверхню 7b напроти передньої поверхні 3b таким чином, щоб внутрішні поверхні пластин 9а, 9b простягалися вздовж, на протилежних кінцях, бічних поверхонь кінцевої частини 3а анкерного елемента 3. Шляхом вирівнювання отворів 111а, 111b та 118, уведення в них гвинта 114 та замикання гвинта на 92635 8 протилежній стороні гайкою 115, досягають замикання пристосування на анкерному елементі. Винахід уможливлює позиціювання сполучних засобів між анкерним елементом 3 та пристосуванням 6 на захищених поверхнях таким чином, щоб попередити стирання на них та полегшити їх уведення та видалення. За допомогою поворотного пристосування за даним винаходом, таким чином, досягають запропонованих цілей, пропонуючи, стосовно до рівня техніки, більшу швидкість операцій зворотного руху та заміни. 9 Комп’ютерна верстка Т. Чепелева 92635 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
