Пристрій для викопування коренеплодів

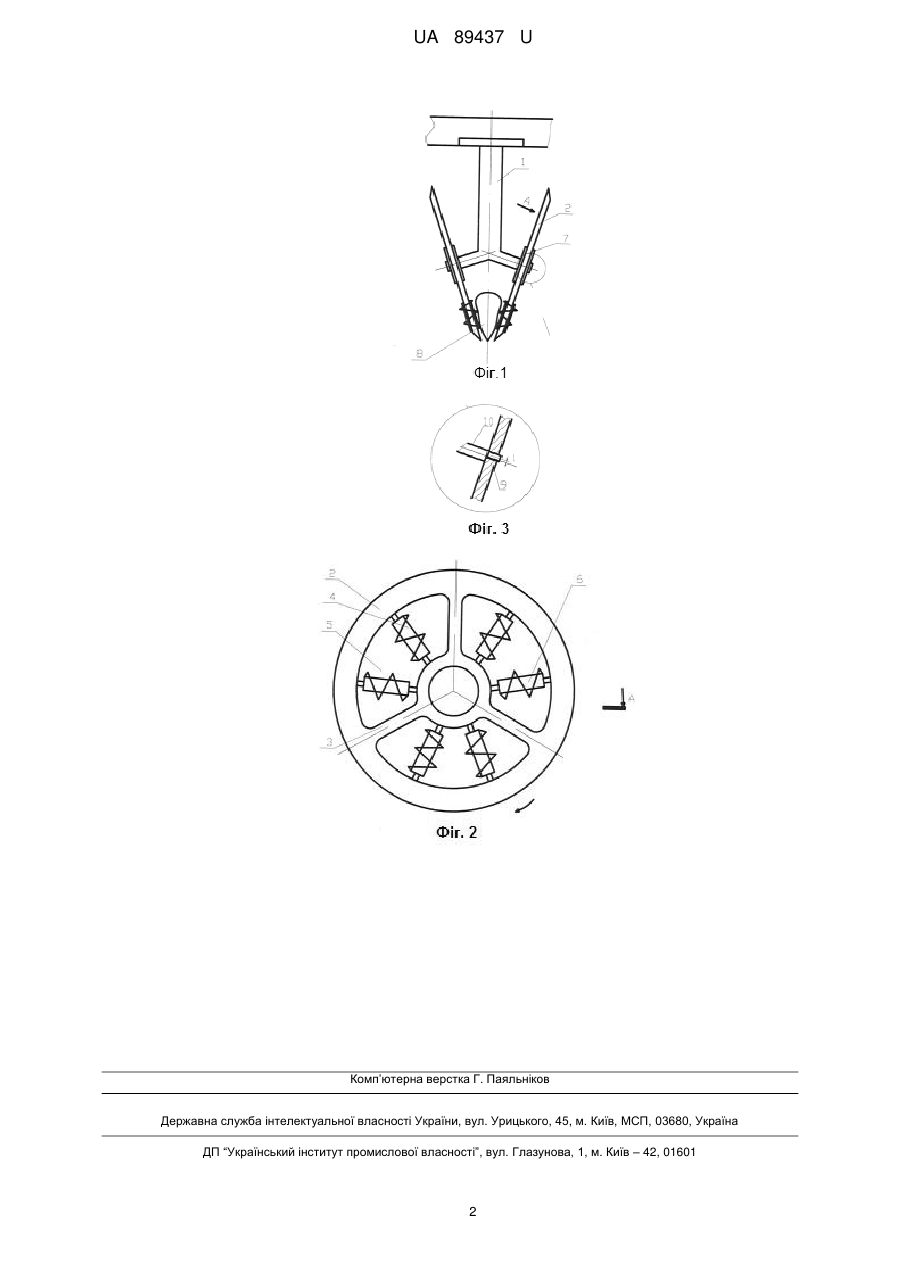

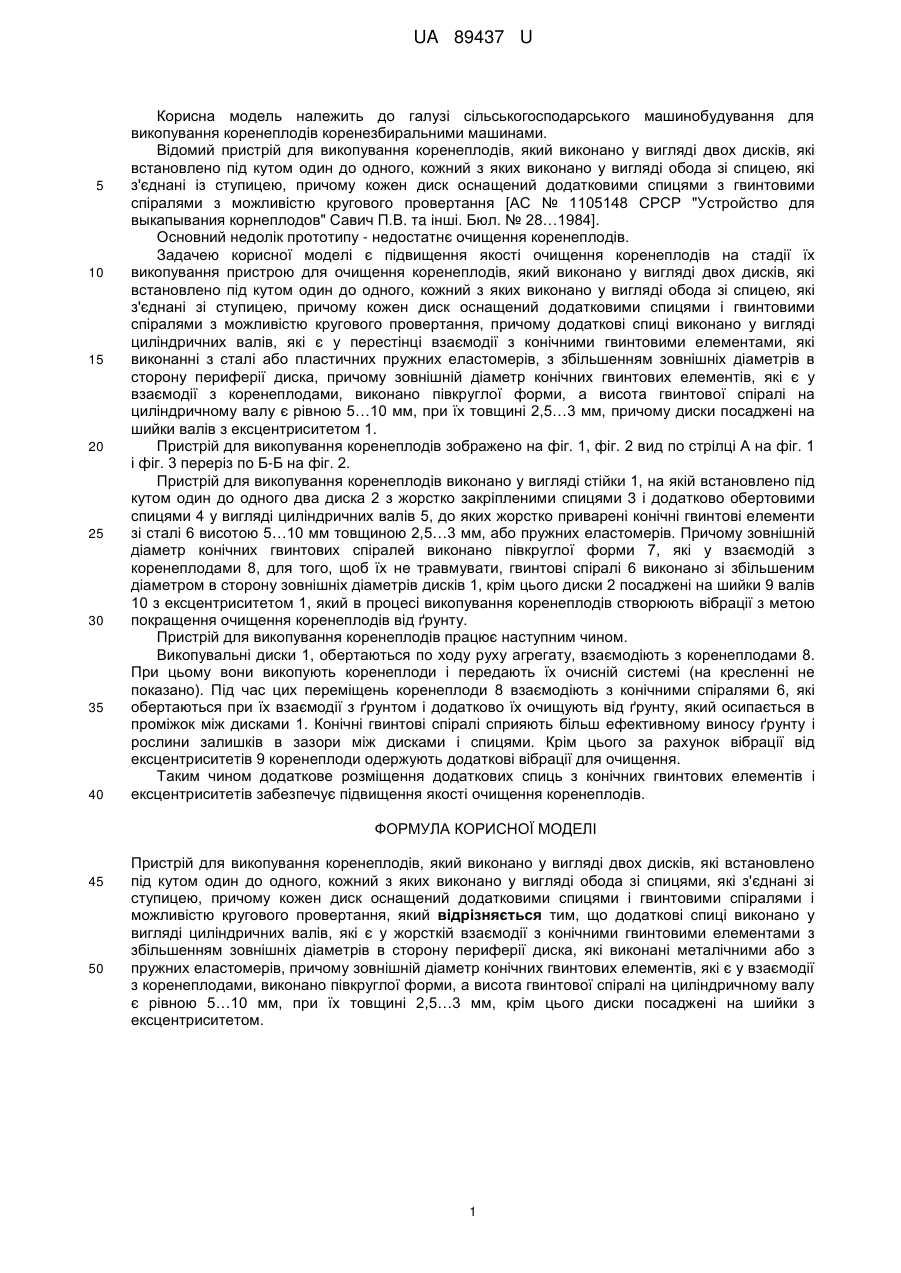

Реферат: Пристрій для викопування коренеплодів, який виконано у вигляді двох дисків, які встановлено під кутом один до одного, кожний з яких виконано у вигляді обода зі спицями, які з'єднані зі ступицею, причому кожен диск оснащений додатковими спицями і гвинтовими спіралями і можливістю кругового провертання, причому додаткові спиці виконано у вигляді циліндричних валів, які є у жорсткій взаємодії з конічними гвинтовими елементами з збільшенням зовнішніх діаметрів в сторону периферії диска, які виконані металічними або з пружних еластомерів, причому зовнішній діаметр конічних гвинтових елементів, які є у взаємодії з коренеплодами, виконано півкруглої форми, а висота гвинтової спіралі на циліндричному валу є рівною 5…10 мм, при їх товщині 2,5…3 мм, крім цього диски посаджені на шийки з ексцентриситетом. UA 89437 U (12) UA 89437 U UA 89437 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі сільськогосподарського машинобудування для викопування коренеплодів коренезбиральними машинами. Відомий пристрій для викопування коренеплодів, який виконано у вигляді двох дисків, які встановлено під кутом один до одного, кожний з яких виконано у вигляді обода зі спицею, які з'єднані із ступицею, причому кожен диск оснащений додатковими спицями з гвинтовими спіралями з можливістю кругового провертання [АС № 1105148 СРСР "Устройство для выкапывания корнеплодов" Савич П.В. тa інші. Бюл. № 28…1984]. Основний недолік прототипу - недостатнє очищення коренеплодів. Задачею корисної моделі є підвищення якості очищення коренеплодів на стадії їх викопування пристрою для очищення коренеплодів, який виконано у вигляді двох дисків, які встановлено під кутом один до одного, кожний з яких виконано у вигляді обода зі спицею, які з'єднані зі ступицею, причому кожен диск оснащений додатковими спицями і гвинтовими спіралями з можливістю кругового провертання, причому додаткові спиці виконано у вигляді циліндричних валів, які є у перестінці взаємодії з конічними гвинтовими елементами, які виконанні з сталі або пластичних пружних еластомерів, з збільшенням зовнішніх діаметрів в сторону периферії диска, причому зовнішній діаметр конічних гвинтових елементів, які є у взаємодії з коренеплодами, виконано півкруглої форми, а висота гвинтової спіралі на циліндричному валу є рівною 5…10 мм, при їх товщині 2,5…3 мм, причому диски посаджені на шийки валів з ексцентриситетом 1. Пристрій для викопування коренеплодів зображено на фіг. 1, фіг. 2 вид по стрілці А на фіг. 1 і фіг. 3 переріз по Б-Б на фіг. 2. Пристрій для викопування коренеплодів виконано у вигляді стійки 1, на якій встановлено під кутом один до одного два диска 2 з жорстко закріпленими спицями 3 і додатково обертовими спицями 4 у вигляді циліндричних валів 5, до яких жорстко приварені конічні гвинтові елементи зі сталі 6 висотою 5…10 мм товщиною 2,5…3 мм, або пружних еластомерів. Причому зовнішній діаметр конічних гвинтових спіралей виконано півкруглої форми 7, які у взаємодій з коренеплодами 8, для того, щоб їх не травмувати, гвинтові спіралі 6 виконано зі збільшеним діаметром в сторону зовнішніх діаметрів дисків 1, крім цього диски 2 посаджені на шийки 9 валів 10 з ексцентриситетом 1, який в процесі викопування коренеплодів створюють вібрації з метою покращення очищення коренеплодів від ґрунту. Пристрій для викопування коренеплодів працює наступним чином. Викопувальні диски 1, обертаються по ходу руху агрегату, взаємодіють з коренеплодами 8. При цьому вони викопують коренеплоди і передають їх очисній системі (на кресленні не показано). Під час цих переміщень коренеплоди 8 взаємодіють з конічними спіралями 6, які обертаються при їх взаємодії з ґрунтом і додатково їх очищують від ґрунту, який осипається в проміжок між дисками 1. Конічні гвинтові спіралі сприяють більш ефективному виносу ґрунту і рослини залишків в зазори між дисками і спицями. Крім цього за рахунок вібрації від ексцентриситетів 9 коренеплоди одержують додаткові вібрації для очищення. Таким чином додаткове розміщення додаткових спиць з конічних гвинтових елементів і ексцентриситетів забезпечує підвищення якості очищення коренеплодів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пристрій для викопування коренеплодів, який виконано у вигляді двох дисків, які встановлено під кутом один до одного, кожний з яких виконано у вигляді обода зі спицями, які з'єднані зі ступицею, причому кожен диск оснащений додатковими спицями і гвинтовими спіралями і можливістю кругового провертання, який відрізняється тим, що додаткові спиці виконано у вигляді циліндричних валів, які є у жорсткій взаємодії з конічними гвинтовими елементами з збільшенням зовнішніх діаметрів в сторону периферії диска, які виконані металічними або з пружних еластомерів, причому зовнішній діаметр конічних гвинтових елементів, які є у взаємодії з коренеплодами, виконано півкруглої форми, а висота гвинтової спіралі на циліндричному валу є рівною 5…10 мм, при їх товщині 2,5…3 мм, крім цього диски посаджені на шийки з ексцентриситетом. 1 UA 89437 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
