Протруювач насіння

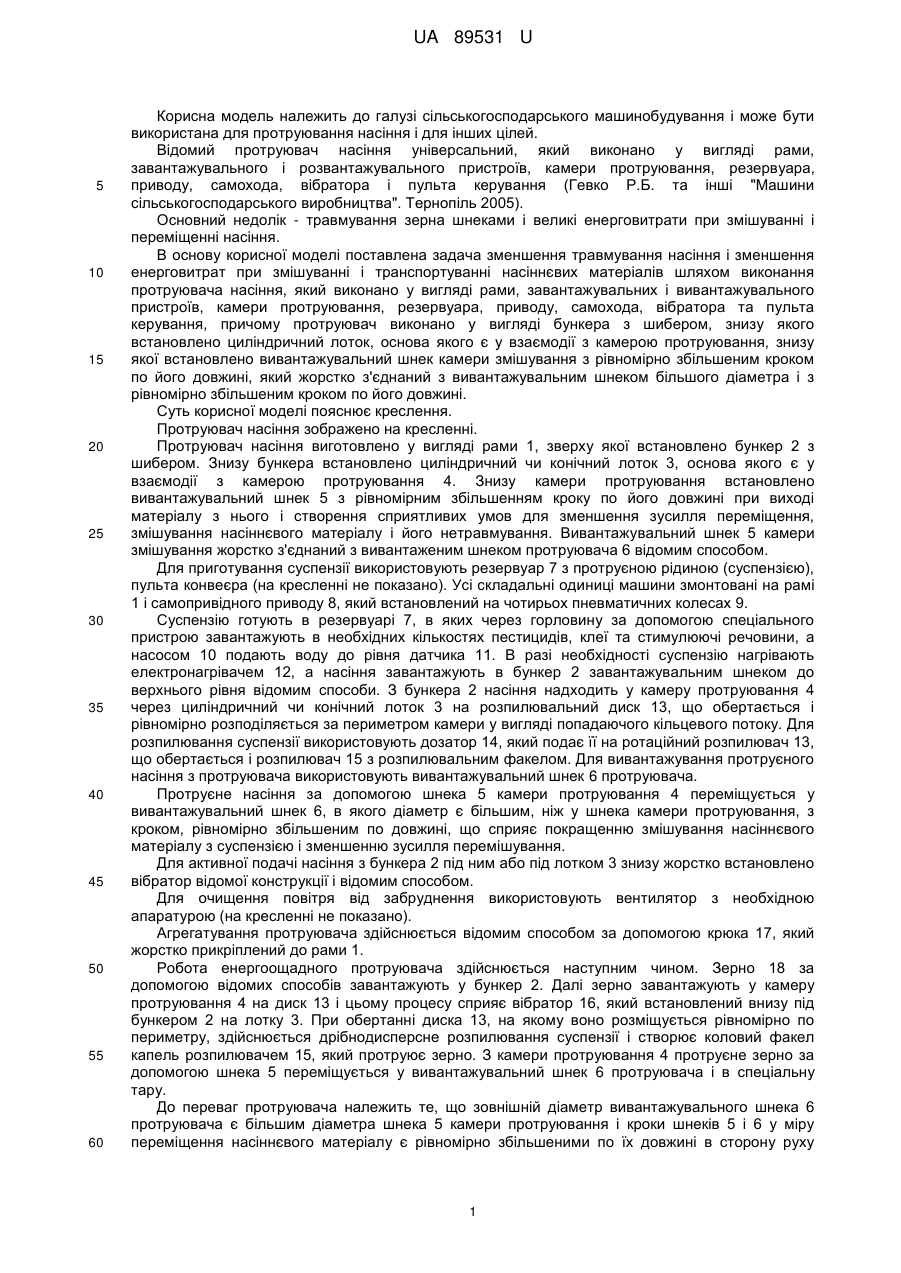

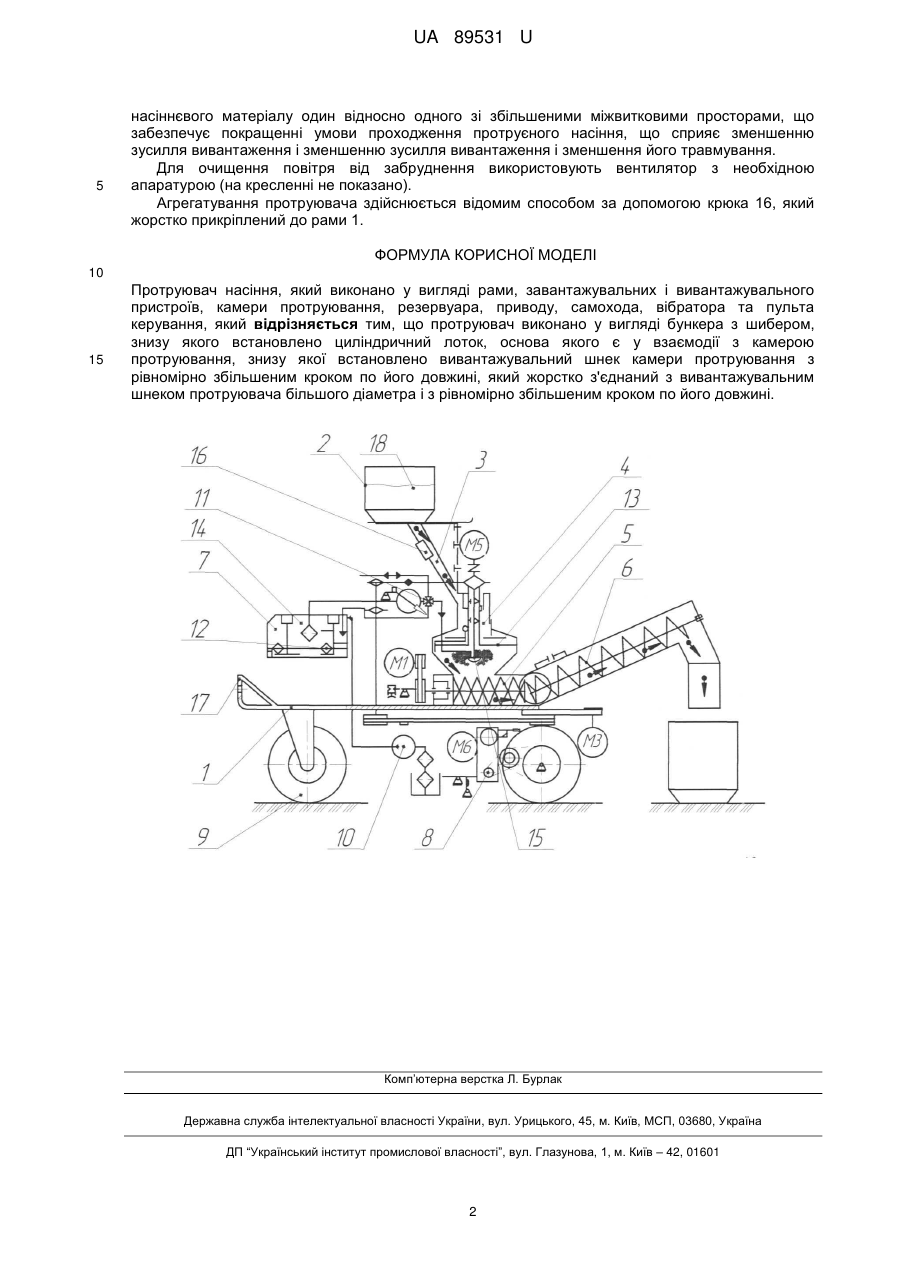

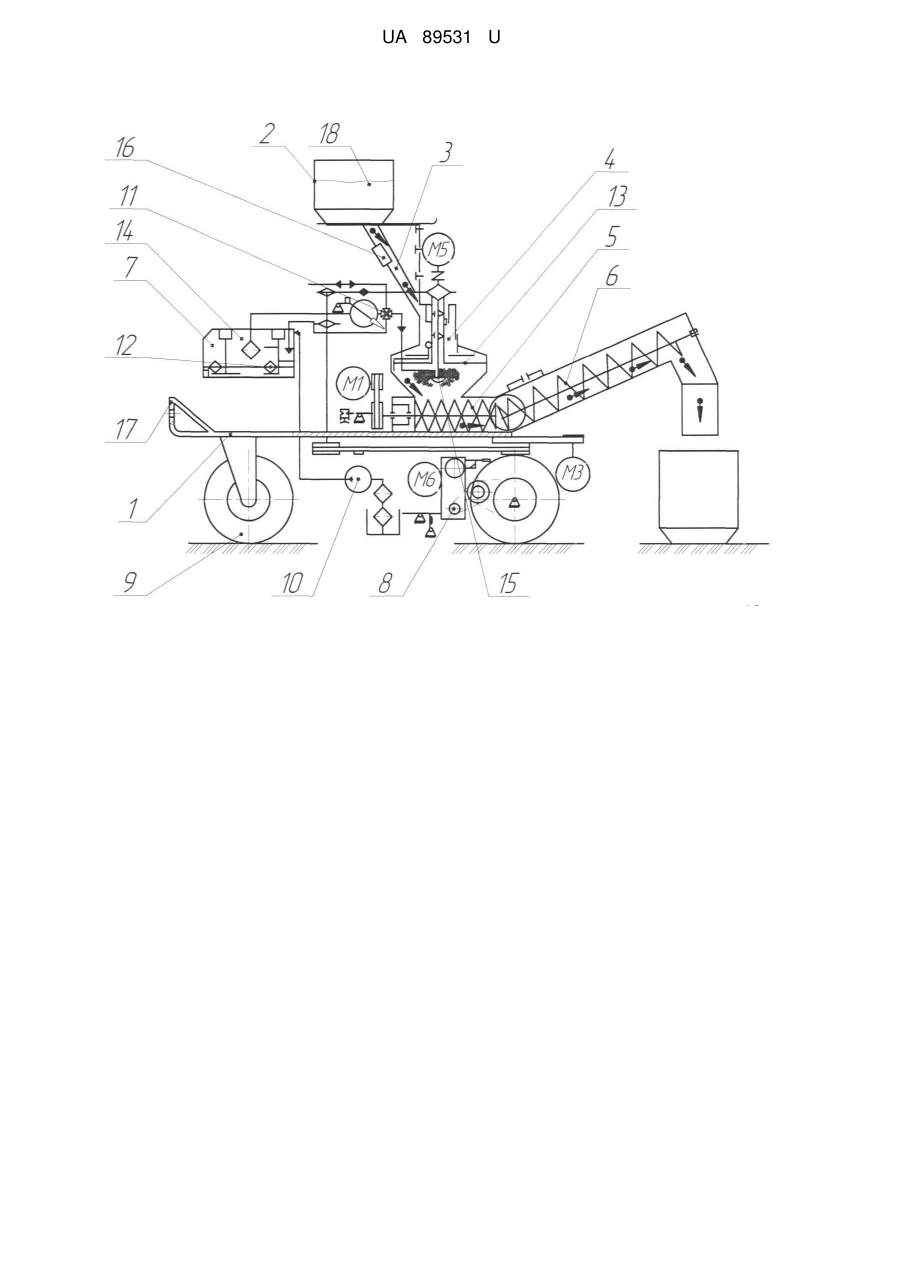

Реферат: UA 89531 U UA 89531 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана для протруювання насіння і для інших цілей. Відомий протруювач насіння універсальний, який виконано у вигляді рами, завантажувального і розвантажувального пристроїв, камери протруювання, резервуара, приводу, самохода, вібратора і пульта керування (Гевко Р.Б. та інші "Машини сільськогосподарського виробництва". Тернопіль 2005). Основний недолік - травмування зерна шнеками і великі енерговитрати при змішуванні і переміщенні насіння. В основу корисної моделі поставлена задача зменшення травмування насіння і зменшення енерговитрат при змішуванні і транспортуванні насіннєвих матеріалів шляхом виконання протруювача насіння, який виконано у вигляді рами, завантажувальних і вивантажувального пристроїв, камери протруювання, резервуара, приводу, самохода, вібратора та пульта керування, причому протруювач виконано у вигляді бункера з шибером, знизу якого встановлено циліндричний лоток, основа якого є у взаємодії з камерою протруювання, знизу якої встановлено вивантажувальний шнек камери змішування з рівномірно збільшеним кроком по його довжині, який жорстко з'єднаний з вивантажувальним шнеком більшого діаметра і з рівномірно збільшеним кроком по його довжині. Суть корисної моделі пояснює креслення. Протруювач насіння зображено на кресленні. Протруювач насіння виготовлено у вигляді рами 1, зверху якої встановлено бункер 2 з шибером. Знизу бункера встановлено циліндричний чи конічний лоток 3, основа якого є у взаємодії з камерою протруювання 4. Знизу камери протруювання встановлено вивантажувальний шнек 5 з рівномірним збільшенням кроку по його довжині при виході матеріалу з нього і створення сприятливих умов для зменшення зусилля переміщення, змішування насіннєвого матеріалу і його нетравмування. Вивантажувальний шнек 5 камери змішування жорстко з'єднаний з вивантаженим шнеком протруювача 6 відомим способом. Для приготування суспензії використовують резервуар 7 з протруєною рідиною (суспензією), пульта конвеєра (на кресленні не показано). Усі складальні одиниці машини змонтовані на рамі 1 і самопривідного приводу 8, який встановлений на чотирьох пневматичних колесах 9. Суспензію готують в резервуарі 7, в яких через горловину за допомогою спеціального пристрою завантажують в необхідних кількостях пестицидів, клеї та стимулюючі речовини, а насосом 10 подають воду до рівня датчика 11. В разі необхідності суспензію нагрівають електронагрівачем 12, а насіння завантажують в бункер 2 завантажувальним шнеком до верхнього рівня відомим способи. З бункера 2 насіння надходить у камеру протруювання 4 через циліндричний чи конічний лоток 3 на розпилювальний диск 13, що обертається і рівномірно розподіляється за периметром камери у вигляді попадаючого кільцевого потоку. Для розпилювання суспензії використовують дозатор 14, який подає її на ротаційний розпилювач 13, що обертається і розпилювач 15 з розпилювальним факелом. Для вивантажування протруєного насіння з протруювача використовують вивантажувальний шнек 6 протруювача. Протруєне насіння за допомогою шнека 5 камери протруювання 4 переміщується у вивантажувальний шнек 6, в якого діаметр є більшим, ніж у шнека камери протруювання, з кроком, рівномірно збільшеним по довжині, що сприяє покращенню змішування насіннєвого матеріалу з суспензією і зменшенню зусилля перемішування. Для активної подачі насіння з бункера 2 під ним або під лотком 3 знизу жорстко встановлено вібратор відомої конструкції і відомим способом. Для очищення повітря від забруднення використовують вентилятор з необхідною апаратурою (на кресленні не показано). Агрегатування протруювача здійснюється відомим способом за допомогою крюка 17, який жорстко прикріплений до рами 1. Робота енергоощадного протруювача здійснюється наступним чином. Зерно 18 за допомогою відомих способів завантажують у бункер 2. Далі зерно завантажують у камеру протруювання 4 на диск 13 і цьому процесу сприяє вібратор 16, який встановлений внизу під бункером 2 на лотку 3. При обертанні диска 13, на якому воно розміщується рівномірно по периметру, здійснюється дрібнодисперсне розпилювання суспензії і створює коловий факел капель розпилювачем 15, який протруює зерно. З камери протруювання 4 протруєне зерно за допомогою шнека 5 переміщується у вивантажувальний шнек 6 протруювача і в спеціальну тару. До переваг протруювача належить те, що зовнішній діаметр вивантажувального шнека 6 протруювача є більшим діаметра шнека 5 камери протруювання і кроки шнеків 5 і 6 у міру переміщення насіннєвого матеріалу є рівномірно збільшеними по їх довжині в сторону руху 1 UA 89531 U 5 насіннєвого матеріалу один відносно одного зі збільшеними міжвитковими просторами, що забезпечує покращенні умови проходження протруєного насіння, що сприяє зменшенню зусилля вивантаження і зменшенню зусилля вивантаження і зменшення його травмування. Для очищення повітря від забруднення використовують вентилятор з необхідною апаратурою (на кресленні не показано). Агрегатування протруювача здійснюється відомим способом за допомогою крюка 16, який жорстко прикріплений до рами 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Протруювач насіння, який виконано у вигляді рами, завантажувальних і вивантажувального пристроїв, камери протруювання, резервуара, приводу, самохода, вібратора та пульта керування, який відрізняється тим, що протруювач виконано у вигляді бункера з шибером, знизу якого встановлено циліндричний лоток, основа якого є у взаємодії з камерою протруювання, знизу якої встановлено вивантажувальний шнек камери протруювання з рівномірно збільшеним кроком по його довжині, який жорстко з'єднаний з вивантажувальним шнеком протруювача більшого діаметра і з рівномірно збільшеним кроком по його довжині. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
