Протруювач насіння сільськогосподарських культур

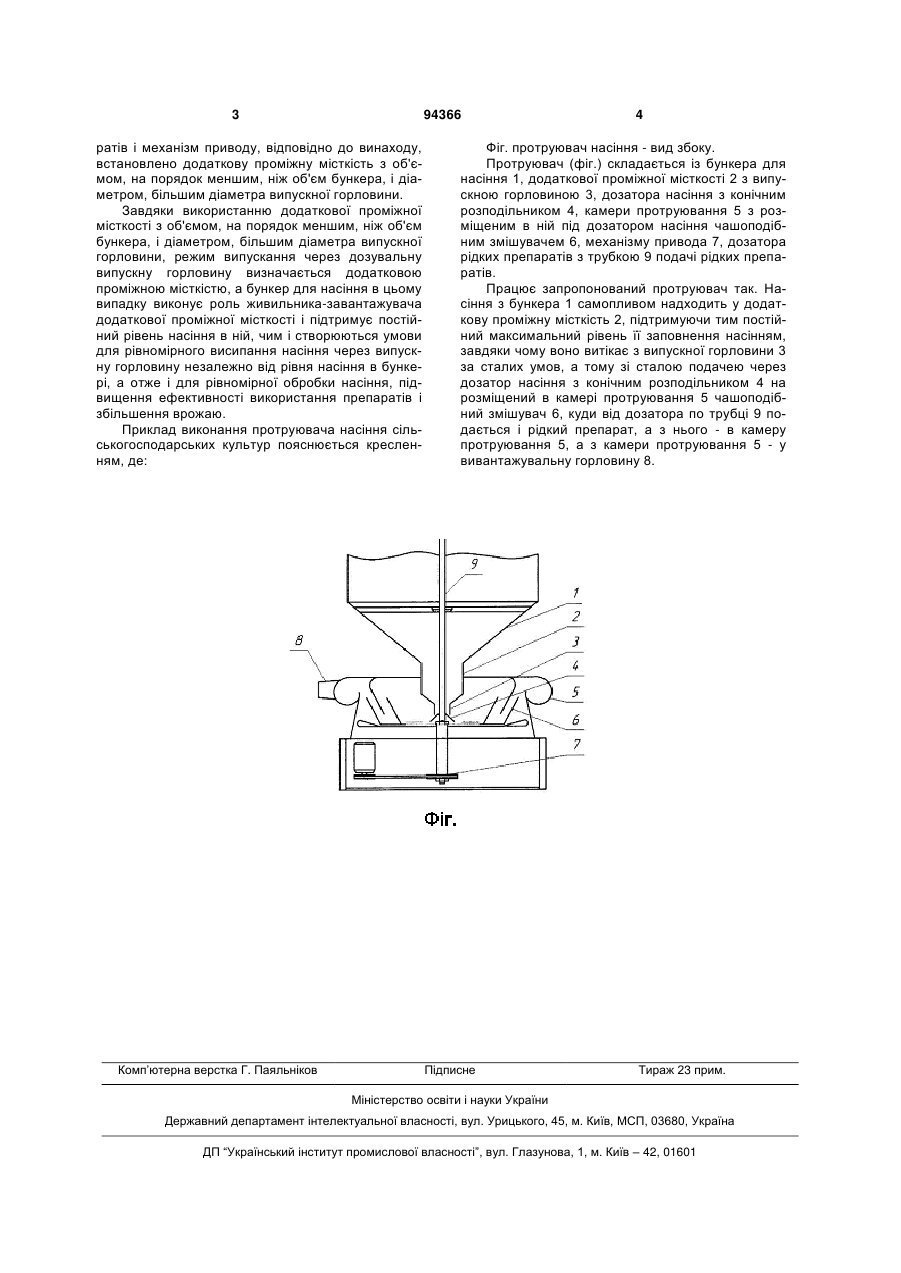

Протруювач насіння, який включає бункер для насіння з випускною горловиною, камеру протруювання насіння, робочий орган обробки насіння, дозатор насіння і рідких препаратів, який відрізняється тим, що між бункером для насіння і випускною горловиною встановлено додаткову проміжну місткість об'ємом, на порядок меншим, ніж об'єм бункера, діаметр якої менший діаметра бункера і більший діаметра випускної горловини. (19) (21) a201007978 (22) 25.06.2010 (24) 26.04.2011 (46) 26.04.2011, Бюл.№ 8, 2011 р. (72) ТИМОШЕНКО СТЕПАН ПЕТРОВИЧ, ГУКОВ ЯКІВ СЕРАФИМОВИЧ, ТРИМБАЧ СЕРГІЙ ПЕТРОВИЧ, ВЕЧЕРА ОЛЕГ МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" НАЦІОНАЛЬНОЇ АКАДЕМІЇ АГРАРНИХ НАУК УКРАЇНИ (56) UA 89285 C2, 11.01.2010 UA 37502 U, 25.11.2008 RU 2370937 C1, 27.10.2009 RU 2373677 C1, 27.11.2009 3 94366 ратів і механізм приводу, відповідно до винаходу, встановлено додаткову проміжну місткість з об'ємом, на порядок меншим, ніж об'єм бункера, і діаметром, більшим діаметра випускної горловини. Завдяки використанню додаткової проміжної місткості з об'ємом, на порядок меншим, ніж об'єм бункера, і діаметром, більшим діаметра випускної горловини, режим випускання через дозувальну випускну горловину визначається додатковою проміжною місткістю, а бункер для насіння в цьому випадку виконує роль живильника-завантажувача додаткової проміжної місткості і підтримує постійний рівень насіння в ній, чим і створюються умови для рівномірного висипання насіння через випускну горловину незалежно від рівня насіння в бункері, а отже і для рівномірної обробки насіння, підвищення ефективності використання препаратів і збільшення врожаю. Приклад виконання протруювача насіння сільськогосподарських культур пояснюється кресленням, де: Комп’ютерна верстка Г. Паяльніков 4 Фіг. протруювач насіння - вид збоку. Протруювач (фіг.) складається із бункера для насіння 1, додаткової проміжної місткості 2 з випускною горловиною 3, дозатора насіння з конічним розподільником 4, камери протруювання 5 з розміщеним в ній під дозатором насіння чашоподібним змішувачем 6, механізму привода 7, дозатора рідких препаратів з трубкою 9 подачі рідких препаратів. Працює запропонований протруювач так. Насіння з бункера 1 самопливом надходить у додаткову проміжну місткість 2, підтримуючи тим постійний максимальний рівень її заповнення насінням, завдяки чому воно витікає з випускної горловини 3 за сталих умов, а тому зі сталою подачею через дозатор насіння з конічним розподільником 4 на розміщений в камері протруювання 5 чашоподібний змішувач 6, куди від дозатора по трубці 9 подається і рідкий препарат, а з нього - в камеру протруювання 5, а з камери протруювання 5 - у вивантажувальну горловину 8. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
