Протруювач насіння сільськогосподарських культур

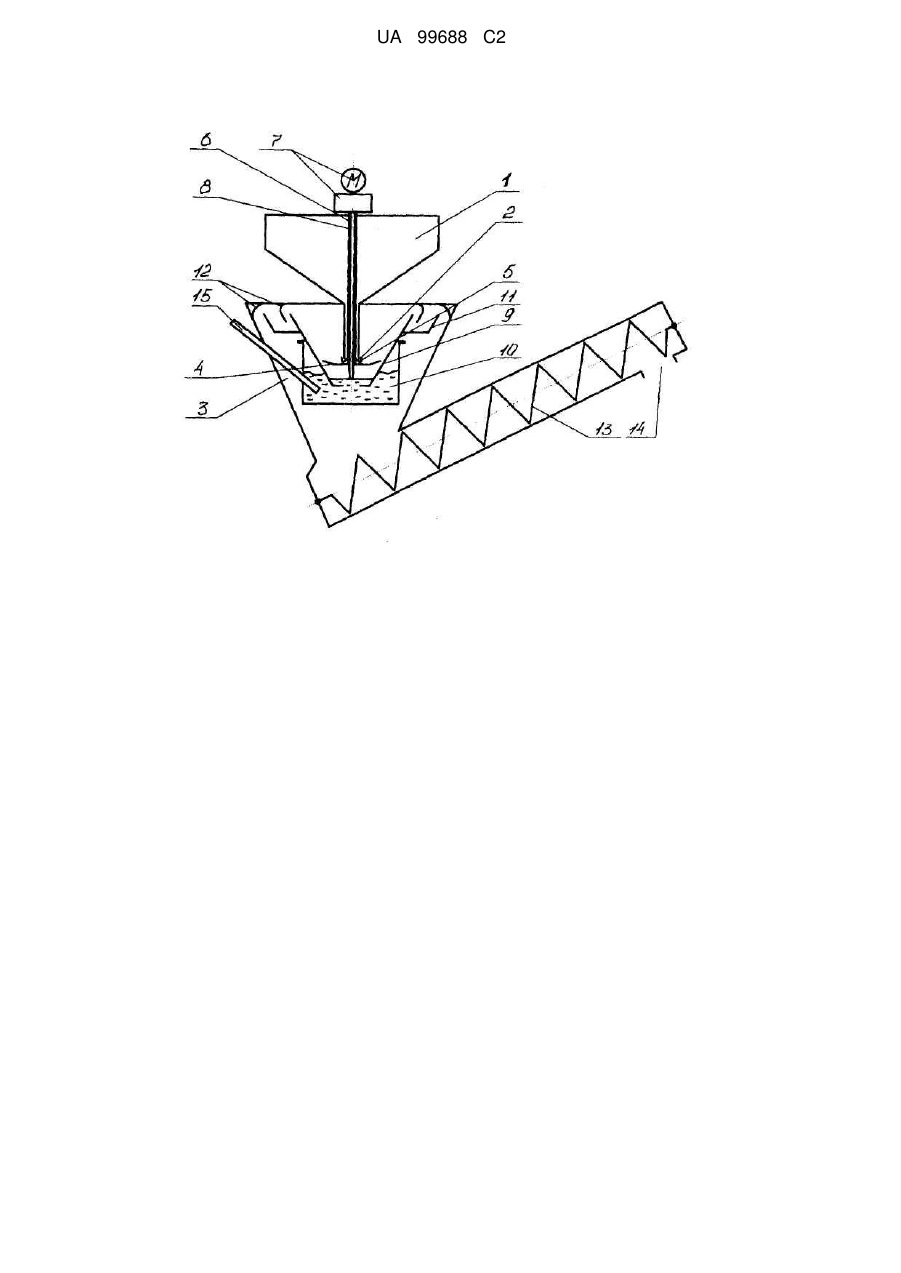

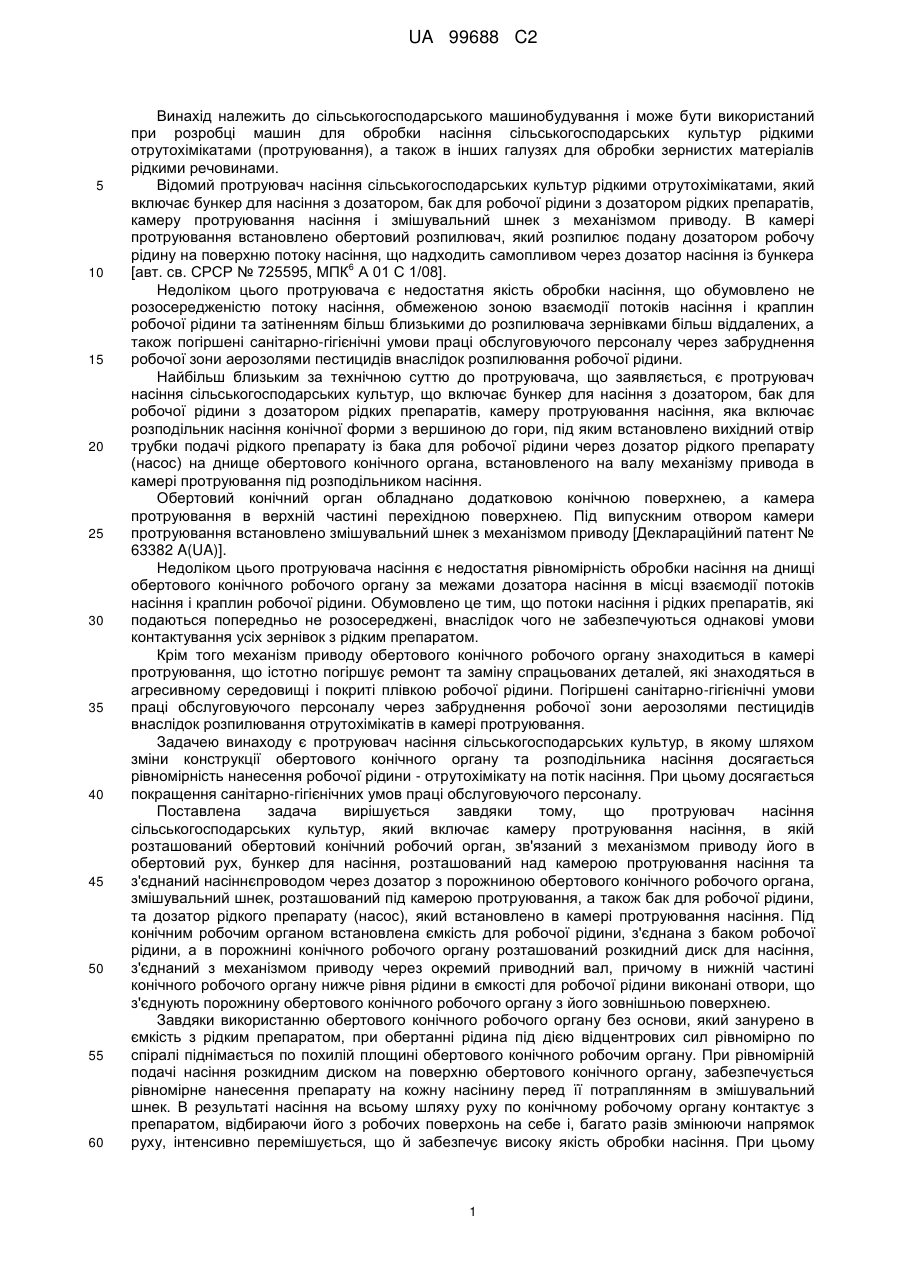

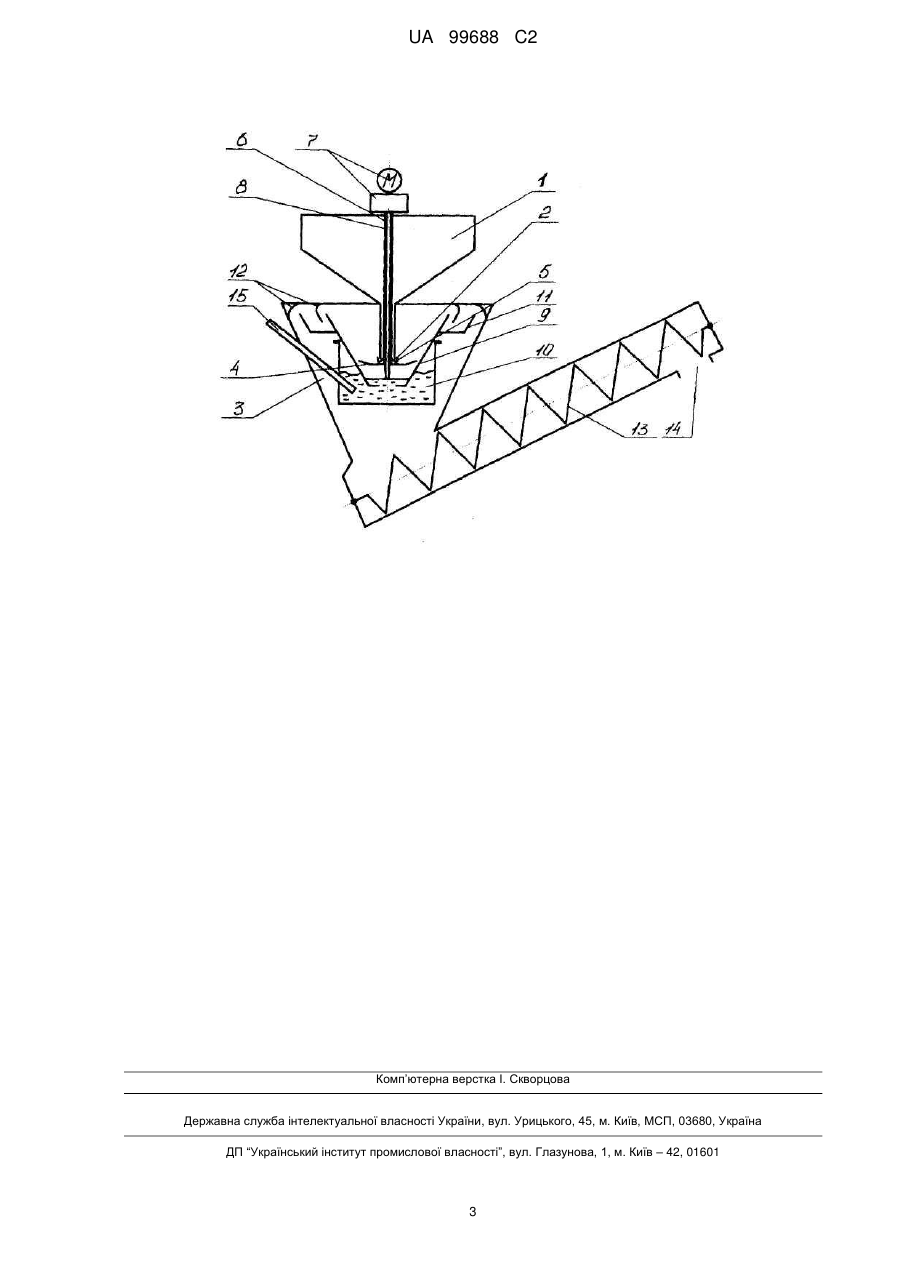

Реферат: Винахід належить до протруювача насіння сільськогосподарських культур, що включає камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу обертання, бункер для насіння, розташований над камерою протруювання насіння, та з'єднаний насіннєпроводом через дозатор з порожниною обертового конічного робочого органу, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, причому в камері протруювання під обертовим конічним робочим органом встановлена ємкість для робочої рідини, з'єднана з баком для робочої рідини, а в порожнині обертового конічного робочого органу під конічним дозатором розташований розкидний диск для насіння, з'єднаний з механізмом приводу через окремий приводний вал, причому в нижній частині обертового конічного робочого органу, нижче рівня рідини в ємкості для робочої рідини, виконані отвори, що з'єднують порожнину обертового конічного робочого органу з його зовнішньою поверхнею. UA 99688 C2 (12) UA 99688 C2 UA 99688 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування і може бути використаний при розробці машин для обробки насіння сільськогосподарських культур рідкими отрутохімікатами (протруювання), а також в інших галузях для обробки зернистих матеріалів рідкими речовинами. Відомий протруювач насіння сільськогосподарських культур рідкими отрутохімікатами, який включає бункер для насіння з дозатором, бак для робочої рідини з дозатором рідких препаратів, камеру протруювання насіння і змішувальний шнек з механізмом приводу. В камері протруювання встановлено обертовий розпилювач, який розпилює подану дозатором робочу рідину на поверхню потоку насіння, що надходить самопливом через дозатор насіння із бункера 6 [авт. св. СРСР № 725595, МПК А 01 С 1/08]. Недоліком цього протруювача є недостатня якість обробки насіння, що обумовлено не розосередженістю потоку насіння, обмеженою зоною взаємодії потоків насіння і краплин робочої рідини та затіненням більш близькими до розпилювача зернівками більш віддалених, а також погіршені санітарно-гігієнічні умови праці обслуговуючого персоналу через забруднення робочої зони аерозолями пестицидів внаслідок розпилювання робочої рідини. Найбільш близьким за технічною суттю до протруювача, що заявляється, є протруювач насіння сільськогосподарських культур, що включає бункер для насіння з дозатором, бак для робочої рідини з дозатором рідких препаратів, камеру протруювання насіння, яка включає розподільник насіння конічної форми з вершиною до гори, під яким встановлено вихідний отвір трубки подачі рідкого препарату із бака для робочої рідини через дозатор рідкого препарату (насос) на днище обертового конічного органа, встановленого на валу механізму привода в камері протруювання під розподільником насіння. Обертовий конічний орган обладнано додатковою конічною поверхнею, а камера протруювання в верхній частині перехідною поверхнею. Під випускним отвором камери протруювання встановлено змішувальний шнек з механізмом приводу [Деклараційний патент № 63382 A(UA)]. Недоліком цього протруювача насіння є недостатня рівномірність обробки насіння на днищі обертового конічного робочого органу за межами дозатора насіння в місці взаємодії потоків насіння і краплин робочої рідини. Обумовлено це тим, що потоки насіння і рідких препаратів, які подаються попередньо не розосереджені, внаслідок чого не забезпечуються однакові умови контактування усіх зернівок з рідким препаратом. Крім того механізм приводу обертового конічного робочого органу знаходиться в камері протруювання, що істотно погіршує ремонт та заміну спрацьованих деталей, які знаходяться в агресивному середовищі і покриті плівкою робочої рідини. Погіршені санітарно-гігієнічні умови праці обслуговуючого персоналу через забруднення робочої зони аерозолями пестицидів внаслідок розпилювання отрутохімікатів в камері протруювання. Задачею винаходу є протруювач насіння сільськогосподарських культур, в якому шляхом зміни конструкції обертового конічного органу та розподільника насіння досягається рівномірність нанесення робочої рідини - отрутохімікату на потік насіння. При цьому досягається покращення санітарно-гігієнічних умов праці обслуговуючого персоналу. Поставлена задача вирішується завдяки тому, що протруювач насіння сільськогосподарських культур, який включає камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу його в обертовий рух, бункер для насіння, розташований над камерою протруювання насіння та з'єднаний насіннєпроводом через дозатор з порожниною обертового конічного робочого органа, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини, та дозатор рідкого препарату (насос), який встановлено в камері протруювання насіння. Під конічним робочим органом встановлена ємкість для робочої рідини, з'єднана з баком робочої рідини, а в порожнині конічного робочого органу розташований розкидний диск для насіння, з'єднаний з механізмом приводу через окремий приводний вал, причому в нижній частині конічного робочого органу нижче рівня рідини в ємкості для робочої рідини виконані отвори, що з'єднують порожнину обертового конічного робочого органу з його зовнішньою поверхнею. Завдяки використанню обертового конічного робочого органу без основи, який занурено в ємкість з рідким препаратом, при обертанні рідина під дією відцентрових сил рівномірно по спіралі піднімається по похилій площині обертового конічного робочим органу. При рівномірній подачі насіння розкидним диском на поверхню обертового конічного органу, забезпечується рівномірне нанесення препарату на кожну насінину перед її потраплянням в змішувальний шнек. В результаті насіння на всьому шляху руху по конічному робочому органу контактує з препаратом, відбираючи його з робочих поверхонь на себе і, багато разів змінюючи напрямок руху, інтенсивно перемішується, що й забезпечує високу якість обробки насіння. При цьому 1 UA 99688 C2 5 10 15 20 25 усувається розпилення робочої рідини, що покращує санітарно-гігієнічні умови праці обслуговуючого персоналу. Приклад виконання протруювача насіння сільськогосподарських культур пояснюється кресленням, де: зображено протруювач насіння сільськогосподарських культур - вид збоку. Протруювач насіння включає бункер 1 для насіння з дозатором 2. Під дозатором 2 в камері протруювання 3 розміщений розкидний диск 4 з конічним розподільником насіння 5, який приводиться в дію полим валом 6 механізму привода 7 встановленого над бункером насіння 1. На приводному валу 8, який проходить через полий вал 6, механізму привода 7, розміщений обертовий конічний робочий орган 9, при цьому він занурений в ємкість з рідким препаратом 10. Обертовий конічний робочий орган 9 обладнаний додатковою конічною поверхнею 11, а камера протруювання 3 перехідними поверхнями 12. Під випускним отвором камери протруювання 3 встановлено змішувальний шнек 13 з вивантажувальною горловиною 14. Для подачі рідкого препарату в ємкість 10 збоку камери протруювання 3 встановлена трубка 15 подачі робочої рідини з основного баку. Працює запропонований протруювач так. Насіння з бункера 1 самопливом через дозатор 2 по конічному розподільнику насіння 5 надходить на днище розкидного диску 4, де, за рахунок відцентрових сил рівномірно подається на обертовий конічний робочий орган 9, який занурено в ємкість з робочою рідиною 10. При обертанні обертового конічного робочого органа 9 рідина під дією відцентрових сил рівномірно піднімається по похилій площині обертового конічного робочого органа 9. Зустрівшись потоки препарату і насіння під дією відцентрових сил рухаються сумісно по поверхні обертового конічного робочого органа 9. Дійшовши до краю, насіння за інерцією переходить на перехідну поверхню 12 камери протруювання 3, змінюючи напрямок руху, і по конічній частині перехідної поверхні 12 опускається знову на днище обертового конічного робочого органа 9, де, інтенсивно перемішуючись і змінюючи напрямок свого руху, переходить на додаткову конічну поверхню 11 обертового конічного робочого органа 9 і далі по внутрішній поверхні камери протруювання 3 через її випускний отвір у змішувальний шнек 13, який і транспортує його до вивантажувальної горловини 14. 30 ФОРМУЛА ВИНАХОДУ 35 40 Протруювач насіння сільськогосподарських культур, що включає камеру протруювання насіння, в якій розташований обертовий конічний робочий орган, зв'язаний з механізмом приводу обертання, бункер для насіння, розташований над камерою протруювання насіння, та з'єднаний насіннєпроводом через дозатор з порожниною обертового конічного робочого органу, змішувальний шнек, розташований під камерою протруювання, а також бак для робочої рідини та насос, який відрізняється тим, що в камері протруювання під обертовим конічним робочим органом встановлена ємкість для робочої рідини, з'єднана з баком для робочої рідини, а в порожнині обертового конічного робочого органу під конічним дозатором розташований розкидний диск для насіння, з'єднаний з механізмом приводу через окремий приводний вал, причому в нижній частині обертового конічного робочого органу, нижче рівня рідини в ємкості для робочої рідини, виконані отвори, що з'єднують порожнину обертового конічного робочого органу з його зовнішньою поверхнею. 2 UA 99688 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
